スーパーＵドリル用偏心スリーブ

製品特長・仕様

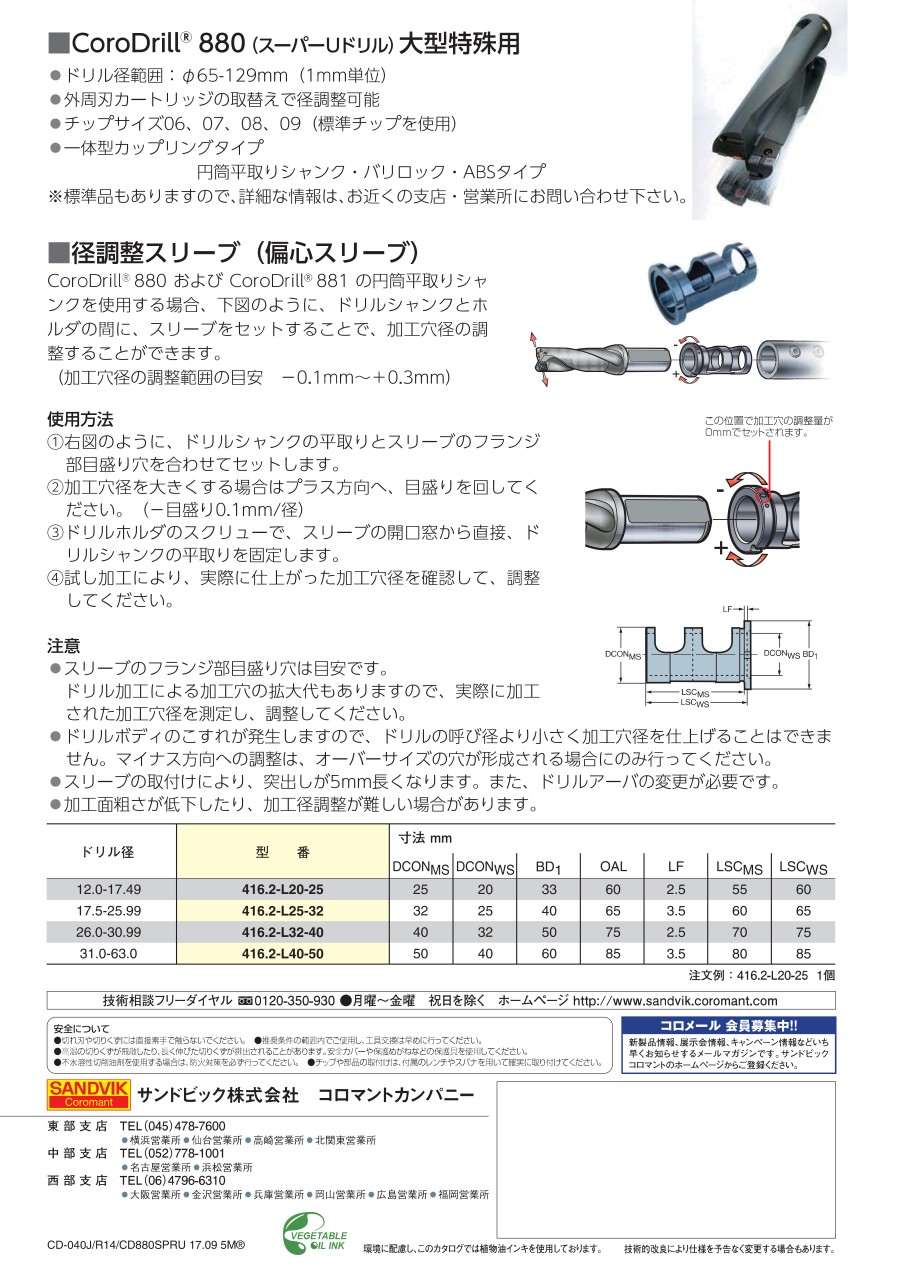

径調整スリーブ（偏心スリーブ）

CoroDrill^® 880 および CoroDrill^® 881 の円筒平取りシャンクを使用する場合、上図のように、ドリルシャンクとホルダの間に、スリーブをセットすることで、
加工穴径の調整することができます。
（加工穴径の調整範囲の目安 -0.1mm～+0.3mm）

外形図

使用方法・使用事例

使用方法

（1）上図のように、ドリルシャンクの平取りとスリーブのフランジ部目盛り穴を合わせてセットします。
（2）加工穴径を大きくする場合はプラス方向へ、目盛りを回してください。（-目盛り0.1mm/径）
（3）ドリルホルダのスクリューで、スリーブの開口窓から直接、ドリルシャンクの平取りを固定します。
（4）試し加工により、実際に仕上がった加工穴径を確認して、調整してください。

注意・禁止事項

• スリーブのフランジ部目盛り穴は目安です。
  ドリル加工による加工穴の拡大代もありますので、実際に加工された加工穴径を測定し、調整してください。
• ドリルボディのこすれが発生しますので、ドリルの呼び径より小さく加工穴径を仕上げることはできません。
  マイナス方向への調整は、オーバーサイズの穴が形成される場合にのみ行ってください。
• スリーブの取付けにより、突出しが5mm長くなります。また、ドリルアーバの変更が必要です。
• 加工面粗さが低下したり、加工径調整が難しい場合があります。
