サンドビック

コロミル490 ウェルドンシャンク

カタログ |

通常単価(税別): 46,595円～72,852円

税込単価: 51,255円～80,137円

驚異的性能の肩削り正面フライスカッター●幅広い適用範囲正面フライスから肩削り、...

加工用途
平面 / 側面 / 溝
被削材
一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅 / グラファイト / 樹脂
取付け方法
柄付きタイプ
適応チップ材種
超硬コート
詳細タイプ
ウェルドンシャンク
寸法D 5m (mm)
-
クーラント
クーラントセンタースルー
切込み角 (κr) (°)
90

ご注意

カッタ本体には、チップは付属しておりません。

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ウェルドンシャンク

使用方法・使用事例

使用事例

推奨切削条件

推奨切削条件表

推奨刃当り送り

推奨切削速度

加工条件：
正面フライスカッター径
25mm 切削幅10mm

1）コロマント被削材分類

適用被削材

P M K N S H

選定サポート情報

工具バリエーション

CoroMill^® 490	最大切込み	種類
CoroMill^® 490-08 切れ刃	5.5mm	円筒シャンク, アーバ取付ウエルドンシャンク Coromant Capto^® HSK, コロマントEH
CoroMill^® 490-14 切れ刃	10mm	円筒シャンク, アーバ取付 Coromant Capto^®

CoroMill^® 490-08, -14切れ刃用部品

コロミル490ロングエッジカッター CoroMillR 490-08, -14切れ刃用部品図

コロミル490ロングエッジカッター CoroMillR 490-08, -14切れ刃用部品表

1）別途注文品です。

※注）DC50-54mmのうち下記型番のみシム・シムスクリュー・レンチが必要です。

型番リスト

表示件数

型番

刃径 D

(φ)

仕上げ区分

全長 (L)

(mm)

シャンク径 (d)

(mm)

刃数

(枚)

最大切り込み深さ (Ad)

(mm)

首下長（ℓ1）

(mm)

最大回転数nmax

質量

(kg)

仕様

チップサイズ

(mm)

刃配布

プログラム長さ

(mm)

最小発注数量

20mm	仕上げ加工	74	16	2	5.5	25	48500	0.1	コースピッチ(刃数少)	8	等分割	50.5	1個
20mm	仕上げ加工	76	20	2	5.5	25	48500	0.1	コースピッチ(刃数少)	8	等分割	51.5	1個
25mm	仕上げ加工	83	20	2	5.5	32	40400	0.2	コースピッチ(刃数少)	8	等分割	58.5	1個
25mm	粗・中粗加工	88	25	3	5.5	32	40400	0.3	クロスピッチ(刃数中)	8	等分割	56.5	1個
32mm	仕上げ加工	98	25	3	5.5	40	33900	0.4	コースピッチ(刃数少)	8	不等分割	66.5	1個
32mm	粗・中粗加工	98	25	4	5.5	40	33900	0.4	クロスピッチ(刃数中)	8	等分割	66.5	1個
32mm	仕上げ加工	100	32	3	5.5	40	33900	0.5	コースピッチ(刃数少)	8	不等分割	64.5	1個
32mm	粗・中粗加工	100	32	4	5.5	40	33900	0.5	クロスピッチ(刃数中)	8	等分割	64.5	1個
40mm	粗・中粗加工	112	32	6	5.5	50	29300	0.7	エキストラクロスピッチ(刃数多)	8	等分割	76.5	1個
40mm	粗・中粗加工	112	32	4	5.5	50	29300	0.7	クロスピッチ(刃数中)	8	不等分割	76.5	1個
40mm	粗・中粗加工	112	32	4	10	50	26400	0.6	エキストラクロスピッチ(刃数多)	14	等分割	76.5	1個
40mm	粗・中粗加工	112	32	3	10	50	26400	0.6	クロスピッチ(刃数中)	14	不等分割	76.5	1個

通常単価(税別) (税込単価)	通常出荷日

46,817円 ( 51,499円 )	1日目
46,595円 ( 51,255円 )	1日目
49,498円 ( 54,448円 )	1日目
53,521円 ( 58,873円 )	1日目
59,220円 ( 65,142円 )	1日目
63,465円 ( 69,812円 )	1日目
59,220円 ( 65,142円 )	1日目
63,131円 ( 69,444円 )	1日目
72,852円 ( 80,137円 )	3日目
64,247円 ( 70,672円 )	3日目
68,717円 ( 75,589円 )	1日目
58,661円 ( 64,527円 )	1日目

詳細情報

基本情報

基本情報

驚異的性能の肩削り正面フライスカッター
●幅広い適用範囲
正面フライスから肩削り、溝加工、コンタリングまで対応
オーバーサイズカッター導入で近接性も向上
●驚異の高生産性
高剛性ボディにより高い切削条件を実現
チップシートがフラットなため、高いチップ取付け剛性
●抜群の加工精度
シャープなチップにより、低抵抗・高精度
底面、側面ともに高精度に加工
●GC4330、GC4340
汎用性の高いCoroMill® 490に最適な鋼加工用CVD材種
Inveio®コーティングが高い摩耗性と長い工具寿命を実現

ご注意

カッタ本体には、チップは付属しておりません。

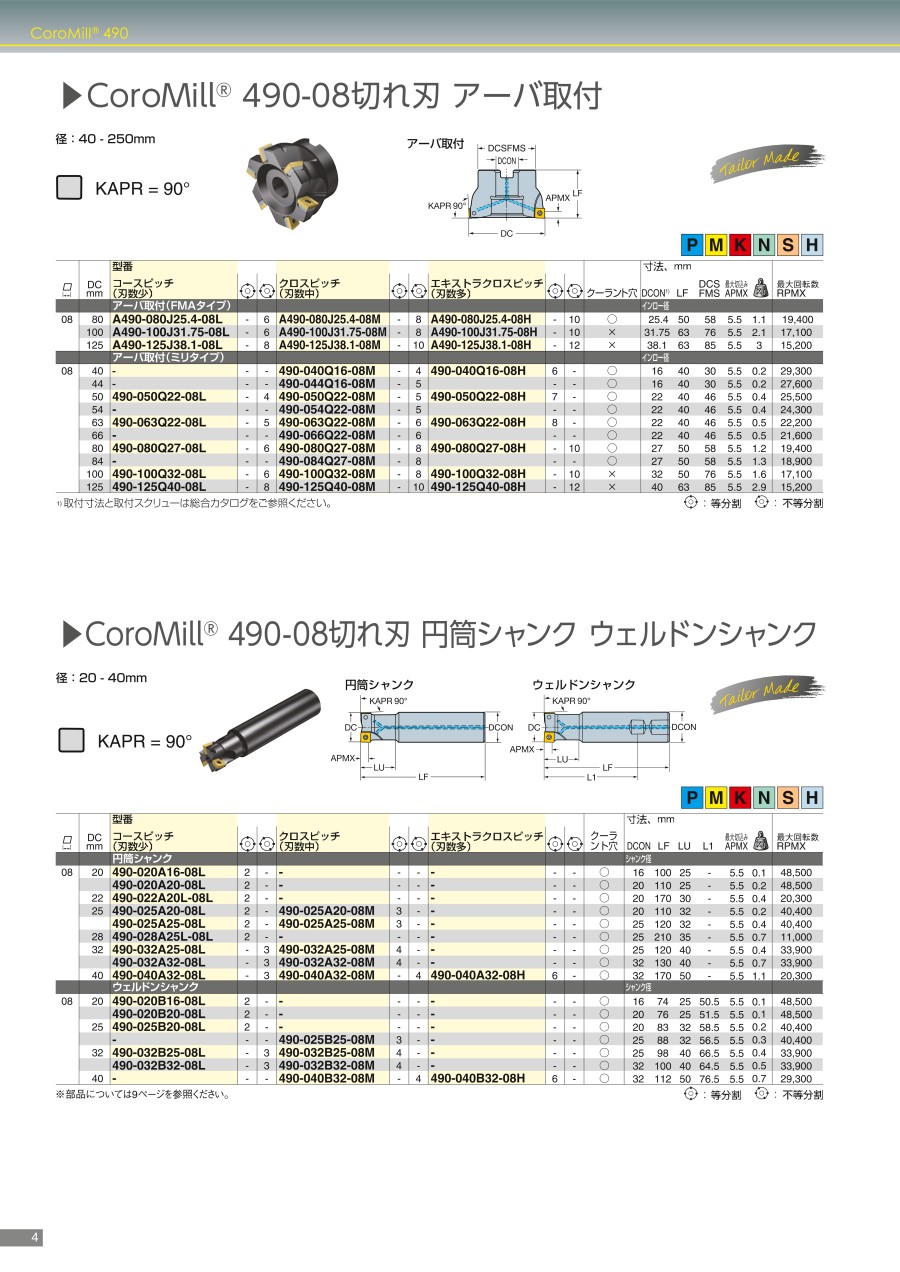

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
