京セラ

MEC型フェースミル

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 29,040円～103,960円

税込単価: 31,944円～114,356円

肩削り、溝削り、平面削りが可能です。【特長】・直角度が良好、切削抵抗が低い

詳細情報を確認する

加工用途
平面 / 側面 / 溝
取付け方法
アーバー
クーラントホール
有

ご注意

カッタ本体には、チップは付属しておりません。
商品画像は代表例です。型番により、形状が異なる場合がございます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

未確定：候補が27型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

選定サポート情報

製品特長・仕様

製品の基本仕様・特長

低抵抗で滑らかな加工面。チップ材種・ホルダレパートリー追加でさらに多様な加工に対応
アルミ加工用DLC コーティング PDL025をラインナップ追加し、多様な加工に対応

1. 低抵抗で良好な切れ味

ヘリカル切れ刃構造で低抵抗を実現

切削条件：Vc=100m/min, fz=0.2mm/t, ap×ae=9×10mm, Dry, カッタ径φ20
被削材：S50C

2. 滑らかな加工壁面

多段切込み時の段差が小さく、滑らかな加工壁面

3. 充実のレパートリー

多刃仕様タイプが新登場
肩加工時の高能率加工に対応

切削条件：Vc=120m/min, fz=0.1mm/t, ap×ae=5×10mm, Dry, カッタ径φ20
被削材：S50C

性能・試験情報

加工実例

他社品N〔φ25（2枚刃）Vc=40m/min fz=0.075mm/tap×ae=2×3mm〕は、10分でチッピングが発生した上、切削音も高かった
MECは送りがアップできた上、切れ刃は10分加工後でも非常に良好で、まだ継続使用可能
（ユーザー様の評価による）

MECは、工具寿命が2倍以上に向上
（ユーザー様の評価による）

他社品P（刃先交換式ラフィングエンドミル）は切削抵抗が高く、チップ欠損が発生していたが、MECは4個（16ヶ所）加工しても欠損がなく、継続使用が可能
（ユーザー様の評価による）

MECは他社品Qに比べ、切削性・チップ寿命共に良好
他社品Qと同時間加工後でもチップ摩耗は少なく、続けて使用可能な状況であった
他社品Q（6枚刃仕様）はVf＝936mm/min （fz＝0.15mm/t）で使用
（ユーザー様の評価による）

MECは他社品Rに比べ、仕上げ面が良好
工具寿命も3倍以上に向上
（ユーザー様の評価による）

他社品Sではワーク1個の加工ができなかったが、MECでは9個／コーナの加工が出来た上、仕上げ面も良好
（ユーザー様の評価による）

外形図

選定サポート情報

ホルダ型番と適合チップ

技術情報

MEC フェースミルの切削能力（JTブレーカ）

切れ刃長さ10mmホルダ

〔Vc=120m/min 被削材：S50C〕

切れ刃長さ15.7mmホルダ

〔Vc=120m/min 被削材：S50C〕

型番リスト

表示件数

型番

刃径 D

(φ)

被削材

全長

(mm)

刃数

(枚)

適応チップ材種

最大切り込み深さ (Ad)

(mm)

穴径

(mm)

トラスココード

φd1

(mm)

φd2

(mm)

レンチ

クランプスクリュー

最高回転数（min⁻¹）

重量（ｇ）

最小発注数量

32	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / チタン	35	5	超硬コート / 超硬コートなし / サーメット / ダイヤ(PCD)	10	16	-	11.5	8.5	20	35	5.6	8.4	DTM-8	SB-2555TRG	33,900	100	1個
40	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / チタン	40	5	超硬コート / 超硬コートなし / サーメット / ダイヤ(PCD)	10	16	550-2870	14	8.5	20	40	5.6	8.5	DTM-8	SB-2555TRG	30,000	300	1個
40	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / チタン	40	6	超硬コート / 超硬コートなし / サーメット / ダイヤ(PCD)	10	16	-	14	8.5	20	40	5.6	8.4	DTM-8	SB-2555TRG	30,000	200	1個
40	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / チタン	40	4	超硬コート / 超硬コートなし / サーメット / ダイヤ(PCD)	15.7	16	550-2888	14	8.5	20	40	5.6	8.5	DTM-15	SB-4070TRN	25,000	300	1個
50	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / チタン	40	5	超硬コート / 超硬コートなし / サーメット / ダイヤ(PCD)	10	22	652-4419	18	12	22	40	6.3	10.4	DTM-8	SB-2555TRG	22,500	400	1個
50	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / チタン	40	7	超硬コート / 超硬コートなし / サーメット / ダイヤ(PCD)	10	22	550-2896	18	12	22	40	6.3	10.4	DTM-8	SB-2555TRG	22,500	400	1個
50	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / チタン	40	4	超硬コート / 超硬コートなし / サーメット / ダイヤ(PCD)	15.7	22	550-2900	18	12	22	40	6.3	10.4	DTM-15	SB-4070TRN	17,000	400	1個
50	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / チタン	40	5	超硬コート / 超硬コートなし / サーメット / ダイヤ(PCD)	15.7	22	550-2918	18	12	22	40	6.3	10.4	DTM-15	SB-4070TRN	17,000	400	1個
63	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / チタン	50	6	超硬コート / 超硬コートなし / サーメット / ダイヤ(PCD)	10	25.4	550-2926	20	14	26	50	6	9.5	DTM-8	SB-2555TRG	20,500	800	1個
63	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / チタン	40	6	超硬コート / 超硬コートなし / サーメット / ダイヤ(PCD)	10	22	652-4435	18	12	22	40	6.3	10.4	DTM-8	SB-2555TRG	20,500	600	1個
63	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / チタン	50	8	超硬コート / 超硬コートなし / サーメット / ダイヤ(PCD)	10	25.4	550-2934	20	14	26	50	6	9.5	DTM-8	SB-2555TRG	20,500	800	1個
63	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / チタン	40	8	超硬コート / 超硬コートなし / サーメット / ダイヤ(PCD)	10	22	550-2942	18	12	22	40	6.3	10.4	DTM-8	SB-2555TRG	20,500	600	1個
63	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / チタン	50	5	超硬コート / 超硬コートなし / サーメット / ダイヤ(PCD)	15.7	25.4	550-2951	20	14	26	50	6	9.5	DTM-15	SB-4070TRN	14,500	800	1個
63	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / チタン	40	5	超硬コート / 超硬コートなし / サーメット / ダイヤ(PCD)	15.7	22	640-6076	18	12	22	40	6.3	10.4	DTM-15	SB-4070TRN	14,500	600	1個
63	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / チタン	50	6	超硬コート / 超硬コートなし / サーメット / ダイヤ(PCD)	15.7	25.4	550-2969	20	14	26	50	6	9.5	DTM-15	SB-4070TRN	14,500	800	1個
63	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / チタン	40	6	超硬コート / 超硬コートなし / サーメット / ダイヤ(PCD)	15.7	22	550-2977	18	12	22	40	6.3	10.4	DTM-15	SB-4070TRN	14,500	600	1個
80	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / チタン	50	7	超硬コート / 超硬コートなし / サーメット / ダイヤ(PCD)	10	25.4	550-2993	20	14	26	50	6	9.5	DTM-8	SB-2555TRG	18,500	1000	1個
80	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / チタン	50	10	超硬コート / 超硬コートなし / サーメット / ダイヤ(PCD)	10	25.4	550-2985	20	14	26	50	6	9.5	DTM-8	SB-2555TRG	18,500	1000	1個
80	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / チタン	50	10	超硬コート / 超硬コートなし / サーメット / ダイヤ(PCD)	10	27	-	20	14	26.5	50	7	12.4	DTM-8	SB-2555TRG	18,500	900	1個
80	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / チタン	50	6	超硬コート / 超硬コートなし / サーメット / ダイヤ(PCD)	15.7	25.4	550-3001	20	14	26	50	6	9.5	DTM-15	SB-4070TRN	12,000	1000	1個
80	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / チタン	50	8	超硬コート / 超硬コートなし / サーメット / ダイヤ(PCD)	15.7	25.4	550-3019	20	14	26	50	6	9.5	DTM-15	SB-4070TRN	12,000	1000	1個
100	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / チタン	63	9	超硬コート / 超硬コートなし / サーメット / ダイヤ(PCD)	10	31.75	550-3027	26	17.6	32	63	8	12.7	DTM-8	SB-2555TRG	17,000	1800	1個
100	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / チタン	55	11	超硬コート / 超硬コートなし / サーメット / ダイヤ(PCD)	10	32	-	26	17.6	34	55	8	14.4	DTM-8	SB-2555TRG	17,000	1700	1個
100	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / チタン	63	7	超硬コート / 超硬コートなし / サーメット / ダイヤ(PCD)	15.7	31.75	550-3035	26	17.6	32	63	8	12.7	DTM-15	SB-4070TRN	10,500	1800	1個
100	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / チタン	63	9	超硬コート / 超硬コートなし / サーメット / ダイヤ(PCD)	15.7	31.75	550-3043	26	17.6	32	63	8	12.7	DTM-15	SB-4070TRN	10,500	1800	1個
125	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / チタン	63	11	超硬コート / 超硬コートなし / サーメット / ダイヤ(PCD)	10	38.1	550-3060	45	32	38	63	10	15.9	DTM-8	SB-2555TRG	15,000	3400	1個
125	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / チタン	63	9	超硬コート / 超硬コートなし / サーメット / ダイヤ(PCD)	15.7	38.1	550-3086	45	32	38	63	10	15.9	DTM-15	SB-4070TRN	8,900	3400	1個

通常単価(税別) (税込単価)	通常出荷日

29,040円 ( 31,944円 )	4日目
34,920円 ( 38,412円 )	4日目
36,260円 ( 39,886円 )	3日目
34,920円 ( 38,412円 )	4日目
41,470円 ( 45,617円 )	4日目
46,550円 ( 51,205円 )	4日目
41,470円 ( 45,617円 )	4日目
44,860円 ( 49,346円 )	4日目
50,380円 ( 55,418円 )	4日目
50,380円 ( 55,418円 )	3日目
56,380円 ( 62,018円 )	4日目
56,380円 ( 62,018円 )	4日目
50,380円 ( 55,418円 )	4日目
50,380円 ( 55,418円 )	4日目
53,860円 ( 59,246円 )	4日目
53,860円 ( 59,246円 )	4日目
62,780円 ( 69,058円 )	4日目
71,700円 ( 78,870円 )	4日目
61,380円 ( 67,518円 )	4日目
58,960円 ( 64,856円 )	4日目
64,880円 ( 71,368円 )	4日目
73,450円 ( 80,795円 )	3日目
67,880円 ( 74,668円 )	4日目
68,220円 ( 75,042円 )	4日目
71,700円 ( 78,870円 )	4日目
103,960円 ( 114,356円 )	4日目
97,260円 ( 106,986円 )	4日目

詳細情報

基本情報

基本情報

肩削り、溝削り、平面削りが可能です。
【特長】
・直角度が良好、切削抵抗が低い

ご注意

カッタ本体には、チップは付属しておりません。
商品画像は代表例です。型番により、形状が異なる場合がございます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

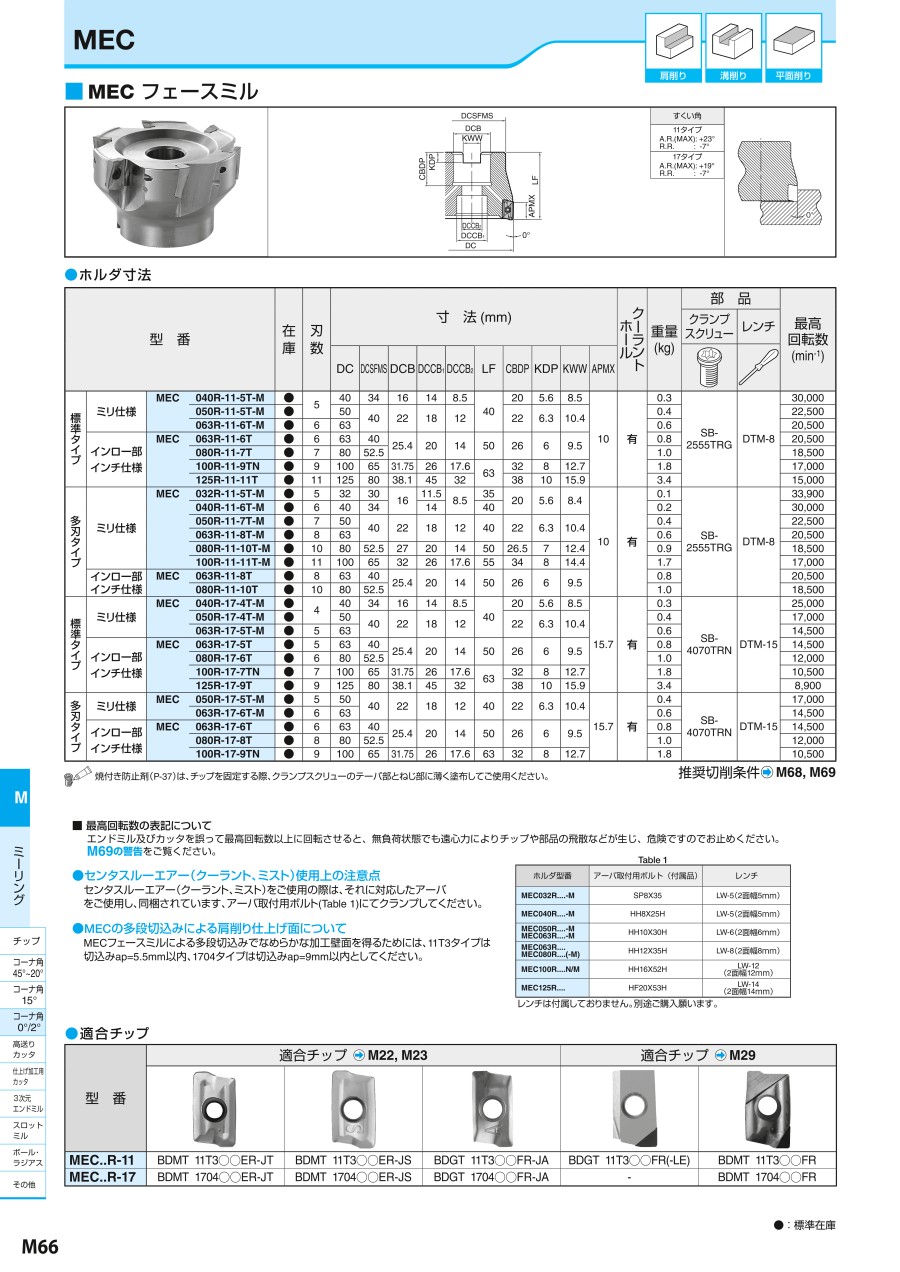

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

住友電工ハードメタル
SEC-ウェーブミル WEZ 17000M型
住友電工ハードメタル
SEC-ウェーブミル WEZR 11000E型
住友電工ハードメタル
SEC-ウェーブミル WEZR 11000M型

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
