京セラ

MEW型エンドミルホルダ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 20,900円～42,650円

税込単価: 22,990円～46,915円

京セラカッター・刃先交換式エンドミル MEW型エンドミルホルダ

詳細情報を確認する

加工用途
平面 / 側面 / 溝 / バーチカル
焼付き防止剤
MP-1

ご注意

カッタ本体には、チップは付属しておりません。

未確定：候補が27型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

外観

1.ネガチップでポジ並みの低抵抗

独自のモールド技術で切削抵抗の低減を実現

切削抵抗比較
切削条件：Vc = 150 m/min, fz = 0.15 mm/t, ap × ae = 3 × 15 mm
カッタ径 φ20 mm 被削材：S50C

2.耐欠損性に優れ安定加工が可能

逆ポジ仕様で切れ刃の強度を向上。高送りでも安定加工が可能

耐欠損性比較
切削条件：Vc = 120 m/min, fz = 0.3 - 0.35 mm/t, ap × ae = 3 × 10 mm
カッタ径 φ20 mm 被削材：SCM440H （37 - 39HS）

3.びびりに強く、美しい仕上げ面

ヘリカル切れ刃とA.R. の最適設計により、びびりに強くバリを抑制

実すくい角比較

仕上げ面比較
切削条件：Vc = 240 m/min, fz = 0.12 mm/t, ap × ae = 4 × 5 mm
カッタ径 φ20 mm, Dry 被削材：SS400

バリ比較
切削条件：Vc = 250 m/min, fz = 0.1 mm/t, ap × ae = 4 × 5 mm
カッタ径 φ20 mm, Dry 被削材：S50C

MEW GMブレーカ	+20°
他社品H （ネガ）	+17°
他社品I （ポジ）	+17°

4.ホルダ耐久性、チップ取付け精度を向上

5.加工に合わせて選べるラインアップ

多様な加工に対応する4 種のブレーカ。GMブレーカは豊富なコーナR（rε）をラインアップ

性能・試験情報

加工実例（MEW）

建機部品 SS400
MEWは送りを上げてもびびらず安定加工が可能で、加工能率も1.5倍に向上。又、バリが抑制され良な加工面を得る事ができた
（ユーザー様の評価による）

金型部品 SKD61（45HRC）
MEWは加工能率が2倍になった上、使用コーナ数も2倍になったのでコストダウンになった
（ユーザー様の評価による）

MEW 切削能力

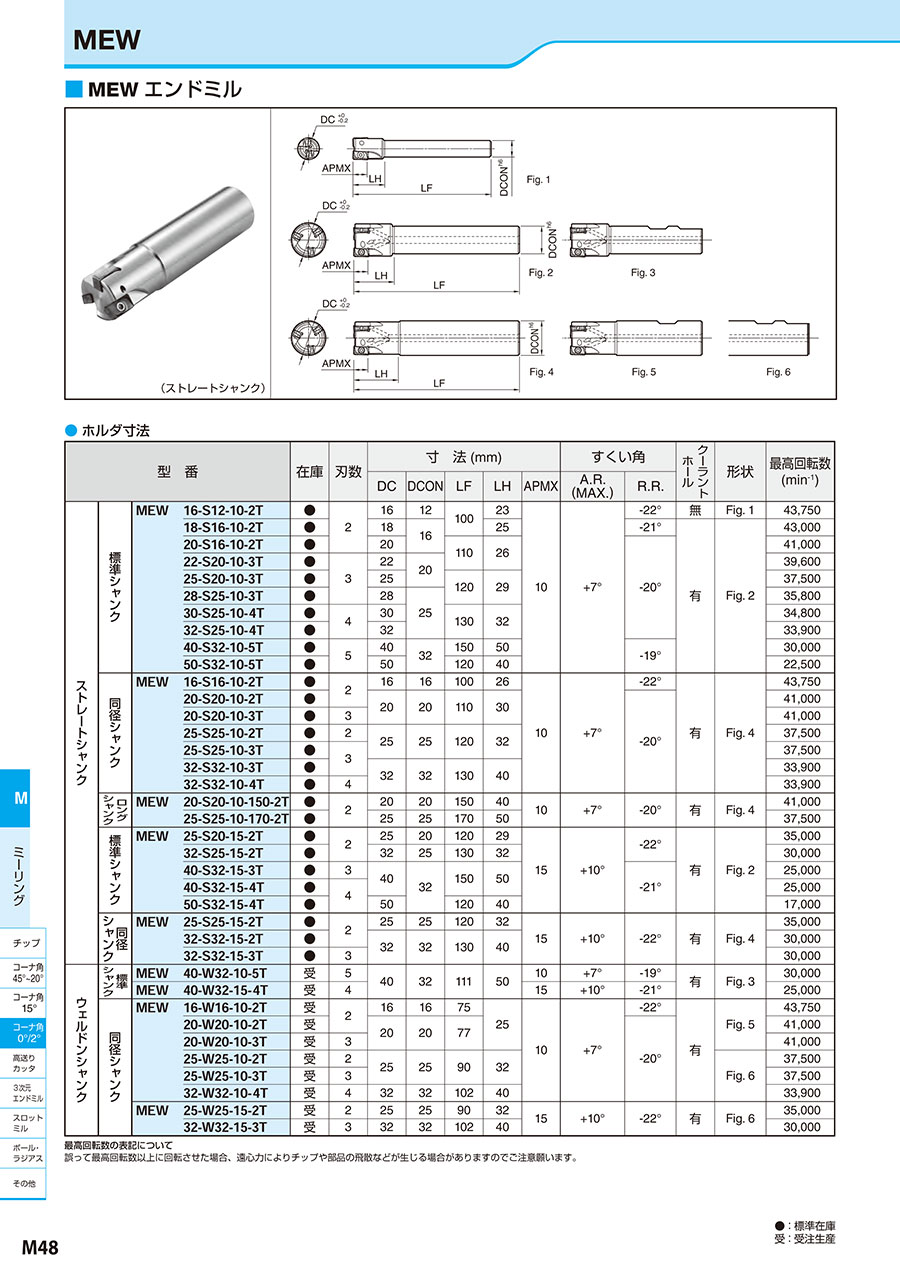

外形図

使用方法・使用事例

使用方法

チップ交換手順

1. チップ取付け部の切りくず等のゴミは、確実に除去してください
2. クランプスクリューは
（1）テーパ部とねじ部に焼付き防止剤を塗布してください
（2）レンチ先端部（先端部は磁石化処理済み）に取付け、チップを拘束面方向に軽く押し当てながら、締込んでください（図1参照）
尚、M3ねじ（SB-3065TRP）はチップ上面に対し、ねじを傾斜させて取付けしますので、ご注意ください（図2参照）
3. レンチはクランプスクリューと平行な方向で締付けてください
推奨締付トルク→6ページ
4. 締付け後、チップ座面とホルダの支持座面、及びチップ側面と拘束面間に隙間が無いことを確認してください
隙間がある場合は、再度手順通りに取付けてください

推奨切削条件

推奨切削条件表

★：第1推奨 ☆：第2推奨
切削条件中の太字は推奨切削条件の中心値を示します。実際の加工状況に応じて、切削速度、送りを範囲内で調整してください
MEW型ではNi基耐熱合金、チタン合金は湿式加工を推奨
MEWH型ではステンレス鋼、Ni基耐熱合金、チタン合金は湿式加工を推奨

選定サポート情報

適合チップ

●：標準仕様

LOMU…ER-GMの見分け方

ブレーカ推奨領域（肩加工）

注意・禁止事項

本製品のクランプスクリュー及びレンチはトルクスプラス仕様です
（1）トルクスプラスレンチ・・・・・図1参照（グリップ色・・・青色）
（2）トルクスレンチ・・・・・・・・図2参照（グリップ色・・・黒色）
各レンチは先端形状が異なります
※ 誤って「トルクス」レンチを使用しますと、ねじ頭部やレンチ先端の破損に繋がり、クランプスクリューが取外しできなくなる恐れが有ります

型番リスト

表示件数

型番

刃径 D

(φ)

被削材

取付け方法

全長

(mm)

シャンク径 (d)

(mm)

刃数

(枚)

適応チップ材種

首下長

(mm)

トラスココード

図

φd2

(mm)

ℓ

(mm)

レンチ

クランプスクリュー

最高回転数（min⁻¹）

A.R.（MAX）

R.R.

クーラントホール

汎用

低抵抗型

刃先強化型（重切削用）

最小発注数量

16	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	柄付きタイプ	100	12	2	超硬コート / 超硬コートなし	23	651-5002	図1	-	10	23	DTPM-8	SB-3065TRP	43,750	+7°	-22°	無	LOMU100404ER-GM/LOMU100408ER-GM/LOMU100412ER-GM	LOMU100408ER-SM	LOMU100408ER-GH	1個
16	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	柄付きタイプ	100	16	2	超硬コート / 超硬コートなし	26	651-5291	図4	-	10	26	DTPM-8	SB-3065TRP	43,750	+7°	-22°	有	LOMU100404ER-GM/LOMU100408ER-GM/LOMU100412ER-GM	LOMU100408ER-SM	LOMU100408ER-GH	1個
18	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	柄付きタイプ	100	16	2	超硬コート / 超硬コートなし	25	550-4201	図2	-	10	25	DTPM-8	SB-3065TRP	43,000	+7°	-21°	有	LOMU100404ER-GM/LOMU100408ER-GM/LOMU100412ER-GM	LOMU100408ER-SM	LOMU100408ER-GH	1個
20	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	柄付きタイプ	110	16	2	超硬コート / 超硬コートなし	26	651-5011	図2	-	10	26	DTPM-8	SB-3065TRP	41,000	+7°	-20°	有	LOMU100404ER-GM/LOMU100408ER-GM/LOMU100412ER-GM	LOMU100408ER-SM	LOMU100408ER-GH	1個
20	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	柄付きタイプ	110	20	2	超硬コート / 超硬コートなし	30	651-5029	図4	-	10	30	DTPM-8	SB-3065TRP	41,000	+7°	-20°	有	LOMU100404ER-GM/LOMU100408ER-GM/LOMU100412ER-GM	LOMU100408ER-SM	LOMU100408ER-GH	1個
20	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	柄付きタイプ	110	20	3	超硬コート / 超硬コートなし	30	651-5304	図4	-	10	30	DTPM-8	SB-3065TRP	41,000	+7°	-20°	有	LOMU100404ER-GM/LOMU100408ER-GM/LOMU100412ER-GM	LOMU100408ER-SM	LOMU100408ER-GH	1個
20	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	柄付きタイプ	150	20	2	超硬コート / 超硬コートなし	40	651-5037	図4	-	10	40	DTPM-8	SB-3065TRP	41,000	+7°	-20°	有	LOMU100404ER-GM/LOMU100408ER-GM/LOMU100412ER-GM	LOMU100408ER-SM	LOMU100408ER-GH	1個
22	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	柄付きタイプ	110	20	3	超硬コート / 超硬コートなし	26	550-4252	図2	-	10	26	DTPM-8	SB-3065TRP	39,600	+7°	-20°	有	LOMU100404ER-GM/LOMU100408ER-GM/LOMU100412ER-GM	LOMU100408ER-SM	LOMU100408ER-GH	1個
25	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	柄付きタイプ	120	20	3	超硬コート / 超硬コートなし	29	651-5045	図2	-	10	29	DTPM-8	SB-3065TRP	37,500	+7°	-20°	有	LOMU100404ER-GM/LOMU100408ER-GM/LOMU100412ER-GM	LOMU100408ER-SM	LOMU100408ER-GH	1個
25	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	柄付きタイプ	120	20	2	超硬コート / 超硬コートなし	29	651-5126	図2	-	15	29	DTPM-15	SB-4090TRP	35,000	+10°	-22°	有	LOMU150504ER-GM/LOMU150508ER-GM/LOMU150512ER-GM	LOMU150508ER-SM	LOMU150508ER-GH	1個
25	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	柄付きタイプ	120	25	2	超硬コート / 超硬コートなし	32	651-5053	図4	-	10	32	DTPM-8	SB-3065TRP	37,500	+7°	-20°	有	LOMU100404ER-GM/LOMU100408ER-GM/LOMU100412ER-GM	LOMU100408ER-SM	LOMU100408ER-GH	1個
25	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	柄付きタイプ	120	25	3	超硬コート / 超硬コートなし	32	651-5312	図4	-	10	32	DTPM-8	SB-3065TRP	37,500	+7°	-20°	有	LOMU100404ER-GM/LOMU100408ER-GM/LOMU100412ER-GM	LOMU100408ER-SM	LOMU100408ER-GH	1個
25	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	柄付きタイプ	170	25	2	超硬コート / 超硬コートなし	50	651-5061	図4	-	10	50	DTPM-8	SB-3065TRP	37,500	+7°	-20°	有	LOMU100404ER-GM/LOMU100408ER-GM/LOMU100412ER-GM	LOMU100408ER-SM	LOMU100408ER-GH	1個
25	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	柄付きタイプ	120	25	2	超硬コート / 超硬コートなし	32	651-5134	図4	-	15	32	DTPM-15	SB-4090TRP	35,000	+10°	-22°	有	LOMU150504ER-GM/LOMU150508ER-GM/LOMU150512ER-GM	LOMU150508ER-SM	LOMU150508ER-GH	1個
28	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	柄付きタイプ	120	25	3	超硬コート / 超硬コートなし	29	550-4317	図2	-	10	29	DTPM-8	SB-3065TRP	35,800	+7°	-20°	有	LOMU100404ER-GM/LOMU100408ER-GM/LOMU100412ER-GM	LOMU100408ER-SM	LOMU100408ER-GH	1個
30	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	柄付きタイプ	130	25	4	超硬コート / 超硬コートなし	32	550-4325	図2	-	10	32	DTPM-8	SB-3065TRP	34,800	+7°	-20°	有	LOMU100404ER-GM/LOMU100408ER-GM/LOMU100412ER-GM	LOMU100408ER-SM	LOMU100408ER-GH	1個
32	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	柄付きタイプ	130	25	4	超硬コート / 超硬コートなし	32	651-5070	図2	-	10	32	DTPM-8	SB-3065TRP	33,900	+7°	-20°	有	LOMU100404ER-GM/LOMU100408ER-GM/LOMU100412ER-GM	LOMU100408ER-SM	LOMU100408ER-GH	1個
32	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	柄付きタイプ	130	25	2	超硬コート / 超硬コートなし	32	651-5142	図2	-	15	32	DTPM-15	SB-4090TRP	30,000	+10°	-22°	有	LOMU150504ER-GM/LOMU150508ER-GM/LOMU150512ER-GM	LOMU150508ER-SM	LOMU150508ER-GH	1個
32	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	柄付きタイプ	130	32	3	超硬コート / 超硬コートなし	40	651-5088	図4	-	10	40	DTPM-8	SB-3065TRP	33,900	+7°	-20°	有	LOMU100404ER-GM/LOMU100408ER-GM/LOMU100412ER-GM	LOMU100408ER-SM	LOMU100408ER-GH	1個
32	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	柄付きタイプ	130	32	4	超硬コート / 超硬コートなし	40	651-5096	図4	-	10	40	DTPM-8	SB-3065TRP	33,900	+7°	-20°	有	LOMU100404ER-GM/LOMU100408ER-GM/LOMU100412ER-GM	LOMU100408ER-SM	LOMU100408ER-GH	1個
32	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	柄付きタイプ	130	32	2	超硬コート / 超硬コートなし	40	651-5151	図4	-	15	40	DTPM-15	SB-4090TRP	30,000	+10°	-22°	有	LOMU150504ER-GM/LOMU150508ER-GM/LOMU150512ER-GM	LOMU150508ER-SM	LOMU150508ER-GH	1個
32	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	柄付きタイプ	130	32	3	超硬コート / 超硬コートなし	40	651-5169	図4	-	15	40	DTPM-15	SB-4090TRP	30,000	+10°	-22°	有	LOMU150504ER-GM/LOMU150508ER-GM/LOMU150512ER-GM	LOMU150508ER-SM	LOMU150508ER-GH	1個
40	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	柄付きタイプ	150	32	5	超硬コート / 超硬コートなし	50	651-5100	図2	-	10	50	DTPM-8	SB-3065TRP	30,000	+7°	-19°	有	LOMU100404ER-GM/LOMU100408ER-GM/LOMU100412ER-GM	LOMU100408ER-SM	LOMU100408ER-GH	1個
40	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	柄付きタイプ	150	32	3	超硬コート / 超硬コートなし	50	651-5177	図2	-	15	50	DTPM-15	SB-4090TRP	25,000	+10°	-21°	有	LOMU150504ER-GM/LOMU150508ER-GM/LOMU150512ER-GM	LOMU150508ER-SM	LOMU150508ER-GH	1個
40	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	柄付きタイプ	150	32	4	超硬コート / 超硬コートなし	50	651-5185	図2	-	15	50	DTPM-15	SB-4090TRP	25,000	+10°	-21°	有	LOMU150504ER-GM/LOMU150508ER-GM/LOMU150512ER-GM	LOMU150508ER-SM	LOMU150508ER-GH	1個
50	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	柄付きタイプ	120	32	5	超硬コート / 超硬コートなし	40	651-5118	図2	-	10	40	DTPM-8	SB-3065TRP	22,500	+7°	-19°	有	LOMU100404ER-GM/LOMU100408ER-GM/LOMU100412ER-GM	LOMU100408ER-SM	LOMU100408ER-GH	1個
50	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	柄付きタイプ	120	32	4	超硬コート / 超硬コートなし	40	651-5193	図2	-	15	40	DTPM-15	SB-4090TRP	17,000	+10°	-21°	有	LOMU150504ER-GM/LOMU150508ER-GM/LOMU150512ER-GM	LOMU150508ER-SM	LOMU150508ER-GH	1個

通常単価(税別) (税込単価)	通常出荷日

20,900円 ( 22,990円 )	4日目
20,900円 ( 22,990円 )	4日目
24,040円 ( 26,444円 )	3日目
22,980円 ( 25,278円 )	4日目
22,980円 ( 25,278円 )	4日目
25,400円 ( 27,940円 )	2日目
27,610円 ( 30,371円 )	4日目
26,290円 ( 28,919円 )	3日目
27,610円 ( 30,371円 )	3日目
22,020円 ( 24,222円 )	4日目
25,530円 ( 28,083円 )	4日目
27,610円 ( 30,371円 )	4日目
27,900円 ( 30,690円 )	4日目
22,020円 ( 24,222円 )	3日目
28,780円 ( 31,658円 )	4日目
32,090円 ( 35,299円 )	4日目
32,530円 ( 35,783円 )	4日目
26,360円 ( 28,996円 )	4日目
30,200円 ( 33,220円 )	4日目
32,530円 ( 35,783円 )	3日目
26,360円 ( 28,996円 )	4日目
27,900円 ( 30,690円 )	4日目
40,580円 ( 44,638円 )	4日目
32,090円 ( 35,299円 )	4日目
38,400円 ( 42,240円 )	4日目
42,650円 ( 46,915円 )	4日目
40,580円 ( 44,638円 )	4日目

詳細情報

基本情報

基本情報

京セラカッター・刃先交換式エンドミル MEW型エンドミルホルダ

ご注意

カッタ本体には、チップは付属しておりません。
