京セラ

MFPN45型フェースミル

カタログ |

通常単価(税別): 42,741円～207,017円

税込単価: 47,015円～227,719円

通常出荷日：2日目

【特長】・5角形（10コーナ）チップの採用でコーナ当たりコストを低減します。・ヘリカル切刃構造とダブル...

詳細を確認

カッタ本体には、チップは付属しておりません。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

未確定：候補が36型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

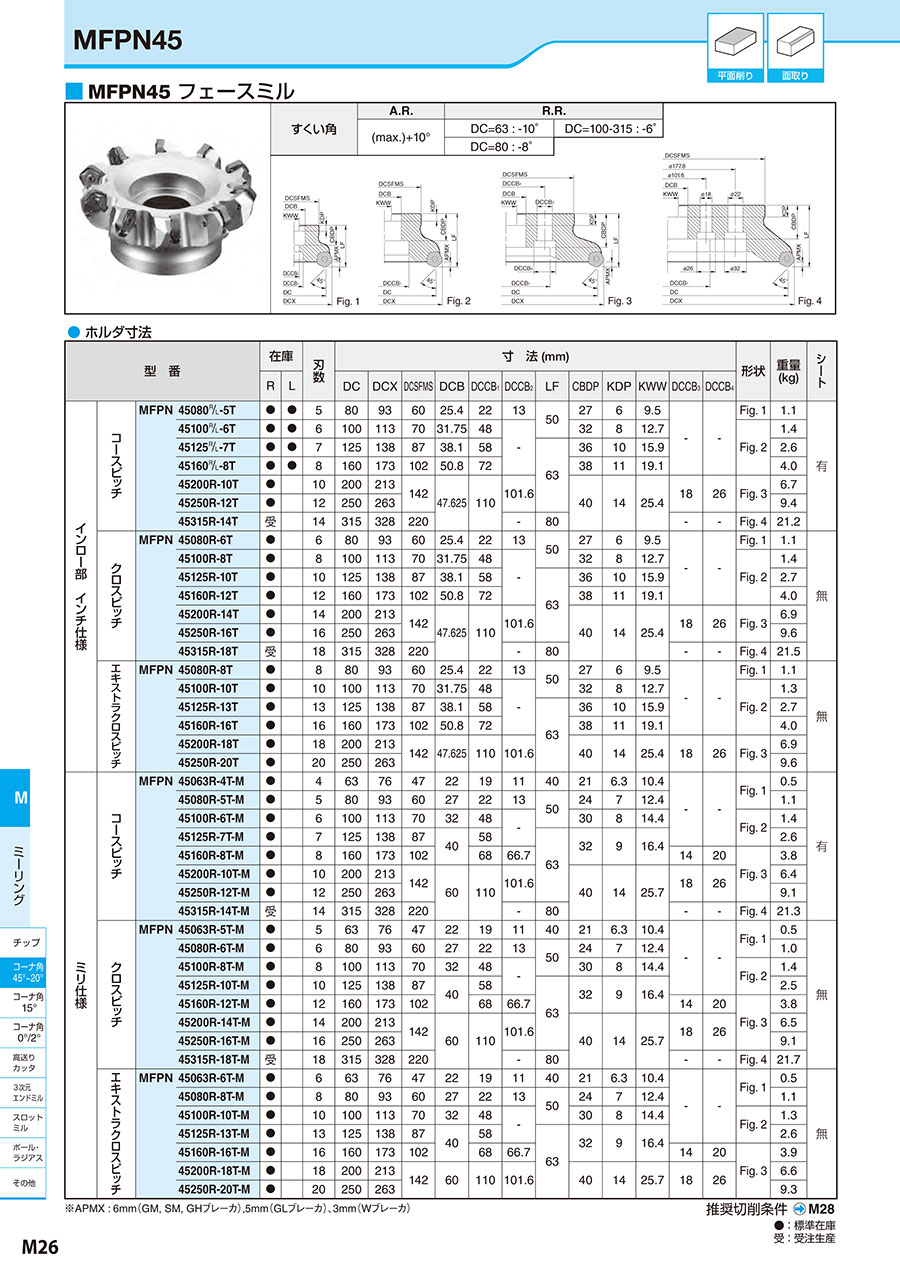

カタログ

商品情報

製品特長・仕様

外形図

使用方法・使用事例

製品特長・仕様

製品の基本仕様・特長

低抵抗設計でびびりを抑制。優れた耐欠損性をあわせ持つ汎用カッタ
両面10コーナ仕様で経済的

1.両面10コーナ仕様で経済的
拘束力に優れる5角形両面仕様チップ
安定した高送り加工を実現

切りくず比較

2.びびりに強い
A.R.最大10°のヘリカル切れ刃で低抵抗

切削抵抗比較

3.欠損に強い
ダブルエッジ構造が衝撃負荷を低減。抜け際の振動を削減

耐欠損性比較

性能・試験情報

加工実例

外形図

使用方法・使用事例

使用方法

チップ交換手順

1. チップ取付部の切りくず等のゴミは除去してください
2. クランプスクリューのテーパ部とねじ部に焼付き防止剤を塗布後、拘束面方向にチップを押し当てながら、締付方向に注意し、適切なトルクで締付けてください（図1、図2参照）
推奨締付トルク ⇒ コースピッチ/クロスピッチ仕様（M5ねじ使用）は4.2N・m
エキストラクロスピッチ仕様（M4ねじ使用）は3.5N・m
3. 締付後、チップ座面とホルダの支持座面及び拘束面に隙間が無いことを確認ください
4. チップのコーナチェンジは、反時計回りに回転させて交換してください（図3）。チップ上面にはコーナ番号（図4）が付いています（SMブレーカは除く）。さらい刃保護の為、番号順にご使用ください

シート交換手順（コースピッチ仕様カッタ専用）

1. シート取付部のゴミ・汚れは確実に除去してください
2. シートは取付方向が決まっています。シート上面の長溝をチップ拘束面方向に向け（図5参照）、軽く押し当てながらシムスクリューを締込んでください（図6参照）。締込む際は、支持座面に垂直な方向に締付けてください。推奨締付トルクは 6.0N・mです
3. シムスクリュー締付後、シート座面とホルダの支持座面の間に隙間が無いことを確認してください。隙間がある場合は、再度手順通りに取付けてください

型番リスト

表示件数

型番

刃径 D

(φ)

被削材

取付け方法

全長

(mm)

刃数

(枚)

適応チップ材種

トラスココード

図

DIN

φD

(mm)

φD1

(mm)

φd

(mm)

φd1

(mm)

φd2

(mm)

φd3

(mm)

φd4

(mm)

シート

レンチ

クランプスクリュー

焼付き防止剤

シムスクリュー

アーバ取付用ボルト

重量（Kｇ）

最小発注数量

63	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	40	4	超硬コート / サーメット	550-4708	図1	-	63	76	22	19	11	-	-	21	40	TT-15	6.3	10.4	MFPN-45	LW-5	SB-50140TR	MP-1	SPW-7050	HH10x30	0.5	1個
63	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	50	5	超硬コート / サーメット	550-4716	図1	-	63	76	22	19	11	-	-	21	50	TT-15	6.3	10.4	無	-	SB-50140TR	MP-1	-	HH10x30	0.5	1個
63	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	40	6	超硬コート / サーメット	550-4724	図1	DTM-15	63	76	22	19	11	-	-	21	40	-	6.3	10.4	無	-	SB-40140TRN	MP-1	-	HH10x30	0.5	1個
80	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	50	5	超硬コート / サーメット	648-7955	図1	-	80	93	25.4	22	13	-	-	27	50	-	6	9.5	有	-	-	-	-	-	1.1	1個
80	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	50	5	超硬コート / サーメット	550-4732	図1	-	80	93	27	22	13	-	-	24	50	TT-15	7	12.4	MFPN-45	LW-5	SB-50140TR	MP-1	SPW-7050	HH12x35	1.1	1個
80	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	50	6	超硬コート / サーメット	648-7963	図1	-	80	93	25.4	22	13	-	-	27	50	-	6	9.5	無	-	-	-	-	-	1.1	1個
80	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	50	6	超硬コート / サーメット	550-4741	図1	-	80	93	27	22	13	-	-	24	50	TT-15	7	12.4	無	-	SB-50140TR	MP-1	-	HH12x35	1.0	1個
80	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	50	8	超硬コート / サーメット	550-4759	図1	-	80	93	25.4	22	13	-	-	27	50	-	6	9.5	無	-	-	-	-	-	1.1	1個
80	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	50	8	超硬コート / サーメット	550-4767	図1	DTM-15	80	93	27	22	13	-	-	24	50	-	7	12.4	無	-	SB-40140TRN	MP-1	-	HH12x35	1.1	1個
100	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	50	6	超硬コート / サーメット	648-7971	図2	-	100	113	31.75	48	-	-	-	32	50	-	8	12.7	有	-	-	-	-	-	1.4	1個
100	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	50	6	超硬コート / サーメット	550-4791	図2	-	100	113	32	48	-	-	-	30	50	TT-15	8	14.4	MFPN-45	LW-5	SB-50140TR	MP-1	SPW-7050	-	1.4	1個
100	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	50	8	超硬コート / サーメット	648-7980	図2	-	100	113	31.75	48	-	-	-	32	50	-	8	12.7	無	-	-	-	-	-	1.4	1個
100	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	63	8	超硬コート / サーメット	550-4805	図2	-	100	113	32	48	-	-	-	30	63	TT-15	8	14.4	無	-	SB-50140TR	MP-1	-	-	1.4	1個
100	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	50	10	超硬コート / サーメット	550-4775	図2	-	100	113	31.75	48	-	-	-	32	50	-	8	12.7	無	-	-	-	-	-	1.3	1個
100	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	50	10	超硬コート / サーメット	550-4783	図2	DTM-15	100	113	32	48	-	-	-	30	50	-	8	14.4	無	-	SB-40140TRN	MP-1	-	-	1.3	1個
125	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	63	7	超硬コート / サーメット	648-8005	図2	-	125	138	38.1	58	-	-	-	36	63	-	10	15.9	有	-	-	-	-	-	2.6	1個
125	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	63	7	超硬コート / サーメット	550-4848	図2	-	125	138	40	58	-	-	-	32	63	TT-15	9	16.4	MFPN-45	LW-5	SB-50140TR	MP-1	SPW-7050	-	2.6	1個
125	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	63	10	超硬コート / サーメット	648-7998	図2	-	125	138	38.1	58	-	-	-	36	63	-	10	15.9	無	-	-	-	-	-	2.7	1個
125	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	63	10	超硬コート / サーメット	550-4813	図2	-	125	138	40	58	-	-	-	32	63	TT-15	9	16.4	無	-	SB-50140TR	MP-1	-	-	2.5	1個
125	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	63	13	超硬コート / サーメット	550-4821	図2	-	125	138	38.1	58	-	-	-	36	63	-	10	15.9	無	-	-	-	-	-	2.7	1個
125	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	63	13	超硬コート / サーメット	550-4830	図2	DTM-15	125	138	40	58	-	-	-	32	63	-	9	16.4	無	-	SB-40140TRN	MP-1	-	-	2.6	1個
160	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	63	8	超硬コート / サーメット	648-8021	図2	-	160	173	50.8	72	-	-	-	38	63	-	11	19.1	有	-	-	-	-	-	4.0	1個
160	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	63	8	超硬コート / サーメット	550-4881	図3	-	160	173	40	68	66.7	14	20	32	63	TT-15	9	16.4	MFPN-45	LW-5	SB-50140TR	MP-1	SPW-7050	-	3.8	1個
160	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	63	12	超硬コート / サーメット	648-8013	図2	-	160	173	50.8	72	-	-	-	38	63	-	11	19.1	無	-	-	-	-	-	4.0	1個
160	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	63	12	超硬コート / サーメット	550-4856	図3	-	160	173	40	68	66.7	14	20	32	63	TT-15	9	16.4	無	-	SB-50140TR	MP-1	-	-	3.8	1個
160	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	63	16	超硬コート / サーメット	550-4864	図2	-	160	173	50.8	72	-	-	-	38	63	-	11	19.1	無	-	-	-	-	-	4.0	1個
200	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	63	10	超硬コート / サーメット	550-4899	図3	-	200	213	47.625	110	101.6	18	26	40	63	-	14	25.4	有	-	-	-	-	-	6.7	1個
200	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	63	10	超硬コート / サーメット	550-4902	図3	-	200	213	60	110	101.6	18	26	40	63	TT-15	14	25.7	MFPN-45	LW-5	SB-50140TR	MP-1	SPW-7050	-	6.4	1個
200	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	63	14	超硬コート / サーメット	550-4911	図3	-	200	213	47.625	110	101.6	18	26	40	63	-	14	25.4	無	-	-	-	-	-	6.9	1個
200	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	63	14	超硬コート / サーメット	550-4929	図3	-	200	213	60	110	101.6	18	20	40	63	TT-15	14	25.7	無	-	SB-50140TR	MP-1	-	-	6.5	1個
200	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	63	18	超硬コート / サーメット	550-4937	図3	-	200	213	47.625	110	101.6	18	26	40	63	-	14	25.4	無	-	-	-	-	-	6.9	1個
250	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	63	12	超硬コート / サーメット	550-4953	図3	-	250	263	47.625	110	101.6	18	26	40	63	-	14	25.4	有	-	-	-	-	-	9.4	1個
250	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	63	12	超硬コート / サーメット	550-4961	図3	-	250	263	60	110	101.6	18	26	40	63	TT-15	14	25.7	MFPN-45	LW-5	SB-50140TR	MP-1	SPW-7050	-	9.1	1個
250	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	63	16	超硬コート / サーメット	550-4970	図3	-	250	263	47.625	110	101.6	18	26	40	63	-	14	25.4	無	-	-	-	-	-	9.6	1個
250	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	80	16	超硬コート / サーメット	550-4988	図3	-	250	263	60	110	101.6	18	26	40	80	TT-15	14	25.7	無	-	SB-50140TR	MP-1	-	-	9.1	1個
250	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アーバー	63	20	超硬コート / サーメット	550-4996	図3	-	250	263	47.625	110	101.6	18	26	40	63	-	14	25.4	無	-	-	-	-	-	9.6	1個

通常単価(税別) (税込単価)	通常出荷日

54,359円 ( 59,795円 )	2日目
42,741円 ( 47,015円 )	2日目
48,897円 ( 53,787円 )	2日目
64,597円 ( 71,057円 )	2日目
64,597円 ( 71,057円 )	2日目
54,139円 ( 59,553円 )	2日目
54,139円 ( 59,553円 )	2日目
60,767円 ( 66,844円 )	2日目
60,767円 ( 66,844円 )	2日目
74,845円 ( 82,330円 )	2日目
74,845円 ( 82,330円 )	2日目
65,985円 ( 72,584円 )	2日目
65,985円 ( 72,584円 )	2日目
71,365円 ( 78,502円 )	2日目
71,365円 ( 78,502円 )	2日目
104,532円 ( 114,985円 )	2日目
104,532円 ( 114,985円 )	2日目
86,777円 ( 95,455円 )	2日目
86,777円 ( 95,455円 )	2日目
103,320円 ( 113,652円 )	2日目
103,320円 ( 113,652円 )	2日目
132,046円 ( 145,251円 )	2日目
132,046円 ( 145,251円 )	2日目
98,686円 ( 108,555円 )	2日目
98,686円 ( 108,555円 )	2日目
132,687円 ( 145,956円 )	2日目
178,223円 ( 196,045円 )	2日目
178,223円 ( 196,045円 )	2日目
133,827円 ( 147,210円 )	2日目
133,827円 ( 147,210円 )	2日目
170,119円 ( 187,131円 )	2日目
207,017円 ( 227,719円 )	2日目
207,017円 ( 227,719円 )	2日目
154,796円 ( 170,276円 )	2日目
154,796円 ( 170,276円 )	2日目
198,560円 ( 218,416円 )	2日目

詳細情報

基本情報

基本情報

【特長】
・5角形（10コーナ）チップの採用でコーナ当たりコストを低減します。
・ヘリカル切刃構造とダブルエッジ構造で低抵抗と耐欠損性を向上します。

ご注意

カッタ本体には、チップは付属しておりません。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

カタログ
