マジックドリルSS-DRC型（加工深さ：3×Dc）

製品特長・仕様

製品の基本仕様・特長

マジックドリルDRC型は4つの独創的な特長により、高速、高送りを可能にし、生産性向上、加工コスト低減を実現します。

1.セルフクランピング構造

• 簡単・確実なセルフクランピング構造によりクランプ剛性と耐久性が飛躍的に向上。
• マシン上で簡単刃先交換。

2.セルフセンタリング構造

• セルフセンタリング構造のS字曲線刃先形状は、スムーズな食いつき、低い切削抵抗、良好な穴側面品位を実現します。

3.マルチヘリカルアングル構造

• 本体の強度アップと切りくず排出をスムーズにしています。


4.ダイレクトクーリング構造

• チップのすくい面に直接クーラントが供給され、ドリル先端の冷却と切りくずの溶着防止、速やかな切りくず排出を実現します。

フラットカットが付いたフランジ付タイプ、面取りアタッチメントがラインナップ追加。旋盤、M/Cなど多様なマシンに対応が可能になりました。

性能・試験情報

加工実例

■加工精度比較

●切削条件と測定位置

●加工径（f=0.3mm/revの場合）

●真円度

■適合ワーク形状

■推奨しないワーク形状

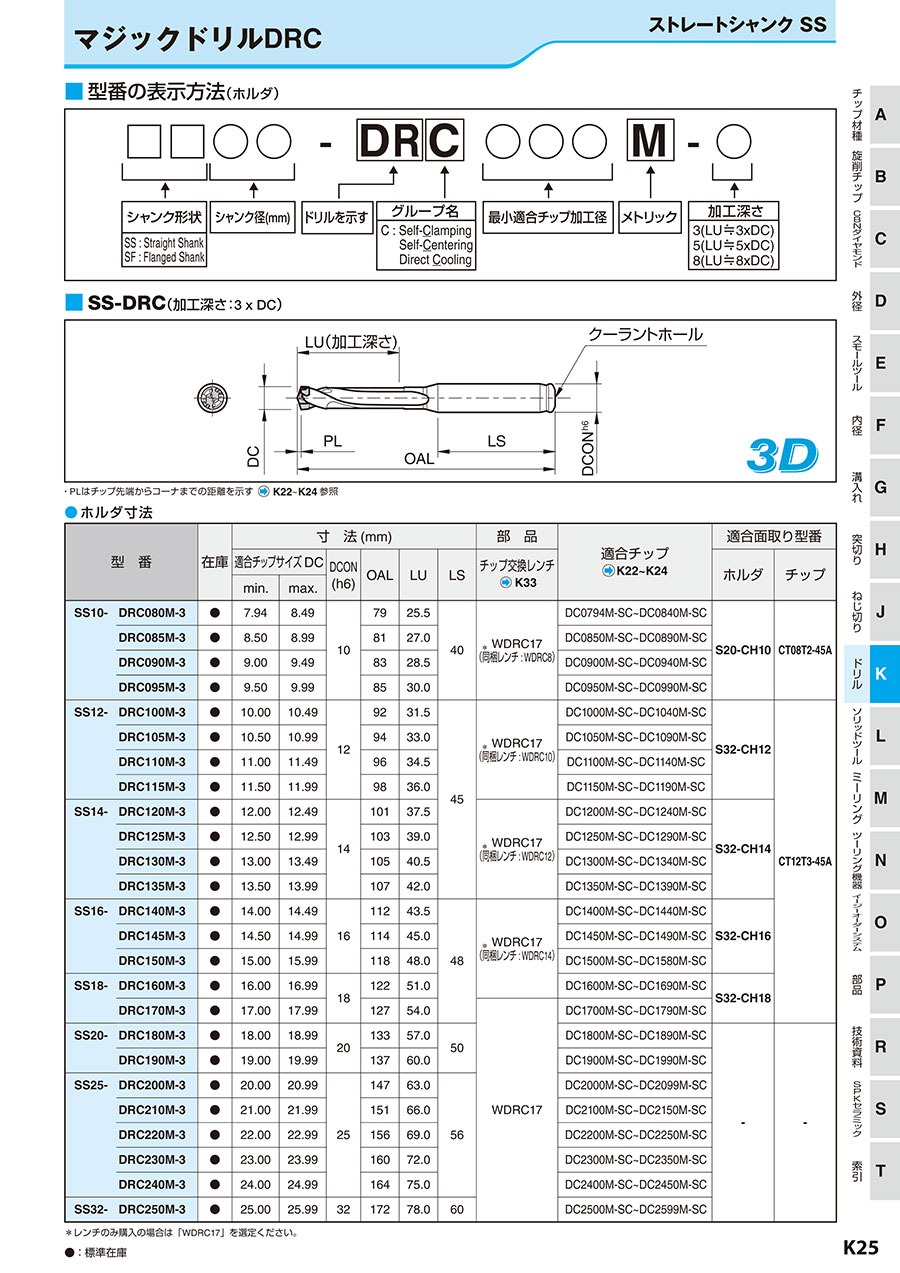

外形図

使用方法・使用事例

使用方法

DRC型マジックドリルのチップ交換方法

推奨切削条件

推奨切削条件表

・ドリル全長が長くなる（3D→5D→8Dタイプ）に従い、送りは推奨送り値の低目に設定してください。

切削条件時の注意

■切削液のご使用について

注意・禁止事項

■ご使用上の注意点

■マシニングセンタへの取付け時の注意点
