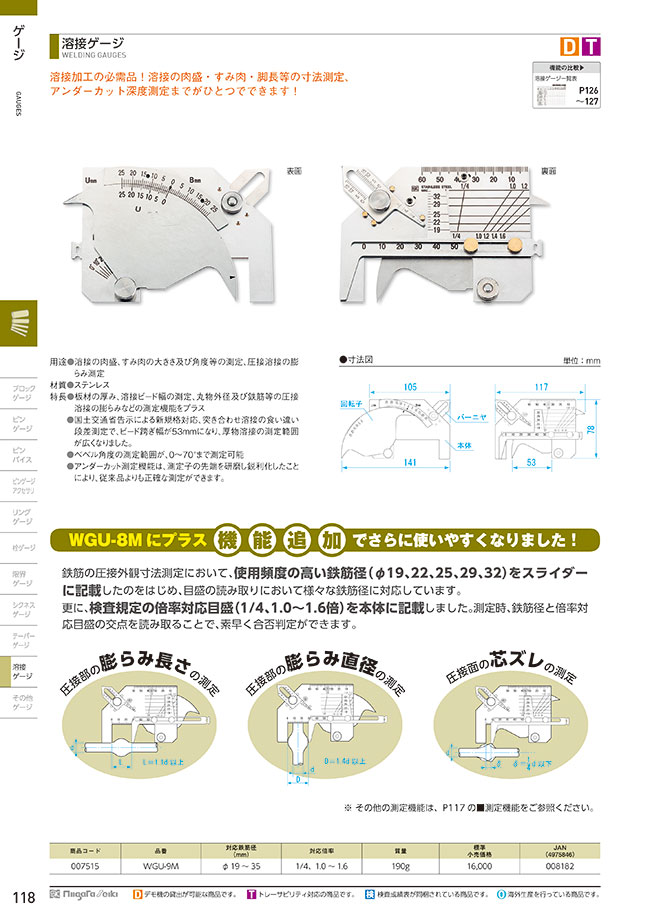

溶接ゲージ WGU-9M

溶接の肉盛・すみ肉・脚長等の寸法測定、アンダーカット深度測定までがひとつでできる溶接ゲージ。
【特長】
・板材の厚み、溶接ビード幅の測定、丸物外径及び鉄筋等の圧接溶接の膨らみなどの測定機能をプラス。
・国土交通省告示による新規格対応。
・突き合わせ溶接の食い違い段差測定でビード跨ぎ幅が53mmになり、厚物溶接の測定範囲が広くなっている。
・ベベル角度･開先角度の測定範囲が、0～70°まで測定可能。
・アンダーカット測定機能は、測定子の先端を研磨し鋭利化したことにより、従来品よりも正確な測定ができる。
【用途】
・溶接の肉盛、すみ肉の大きさ及び角度等の測定に使用。
