ドリルポイントゲージ
- 通常単価(税別)
- 4,400円3,491円
- 税込単価
- 4,840円3,840円
【特長】・鮮明な目盛で読み取りが容易・回転子による角度設定は被切削材先端角度ゲージとして便利（先端角6...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
製品特長・仕様
製品の基本仕様・特長
ドリルの先端角、チゼルエッジの偏心、リップハイト差等を測定できる専用の工具
ドリルポイントゲージ
| 商品コード | 型番 | 製品寸法 (mm) | 器差 | 質量 |
|---|---|---|---|---|
| 007535 | DP-118 | ベース：22×110×8 回転子：7.5×50×2 メインスケール68×9 | ±1.5° | 160g |

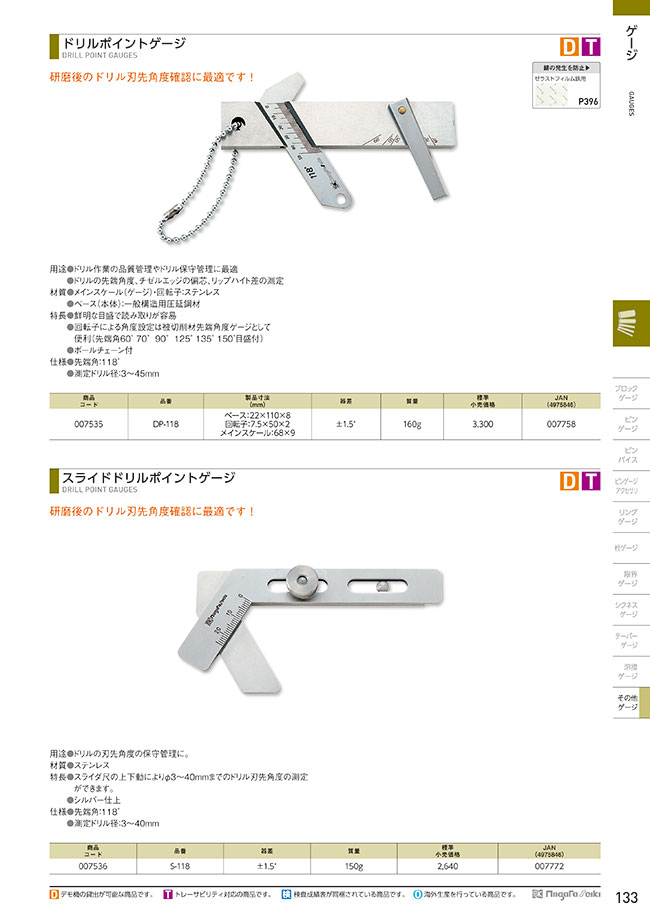

説明図
| 型番 | DP-118 |
|---|---|
| 測定ドリル径 | φ3～φ45ｍｍ |
| 先端角 | 118° |
| 角度ゲージ | 60°、70°、90°、125°、135°、150° |
| 寸法（mm） | ベース…22×110×8 回転子…7.5×50×2 メインスケール…68×9×3 |
| 質量 | 約160ｇ |
使用方法・使用事例
使用方法
（研磨修正）
1. ドリルの直径の寸法をメインスケールの目盛にセットする。（最初の目安）
2. ドリルをゲージに合わせる。
3. A面・B面の切れ刃の長さが、左右対称であるかどうかを再研磨しながら交互に進める。
4. 角度もゲージに合っており、A面・B面が左右対称であれば、基準通りのドリル研磨ができたことになる。
- ※ ただし、先端角度は118°よりもマイナスになります。
注意・禁止事項
使用上の注意
落としたり、ぶつけたりしないでください。
ゲージ測定面に錆が発生しないようにしてください。
使用後は汚れを落とし、必ず油をひいて乾燥した場所に保管してください。
本製品の用途以外のご使用はやめてください。
DP-118の仕様・寸法情報
絞り込み条件
タイプ
- DP
出荷日
- すべて
- 当日出荷可能
詳細情報
基本情報
【特長】
・鮮明な目盛で読み取りが容易
・回転子による角度設定は被切削材先端角度ゲージとして便利（先端角60° 70°90°125° 135°150°目盛付）
・ボールチェーン付
【用途】
・ドリル作業の品質管理やドリル保守管理に最適
・ドリルの先端角度、チゼルエッジの偏芯、リップハイト差の測定
