角度限界ゲージ
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 通常単価(税別)
- 13,500円特別価格
- 税込単価
- 14,850円特別価格
溶接加工の必需品、継手開先角度・突き合わせ継手開先角度測定用限界溶接ゲージ。【...
詳細情報を確認する- 厚さ (mm)
- 1.5
- 枚数 (枚)
- 4
- 材質
- SUS304
- 全幅 (mm)
- 92
- 特長1
- 合否判定が容易な限界寸法値を表示(角度は2.5°とび､のど厚寸法は1mmとび)
- 特長2
- 脚長は測定のど厚寸法時の許容限界寸法を表示しています｡
- 特長3
- 測定範囲は､いずれも現場にて使用頻度の多い寸法を選んでおります｡
- 特長4
- プラスチックケース､ボールチェーン付
- 用途
- T継手の開先角度(内角)測定､突き合わせ継手の開先角度(内角)測定､すみ肉の脚長(高さ)測定および､のど厚測定に｡
- 仕上
- バレル半光沢仕上
型番
継手開先角度・突き合わせ継手開先角度の測定用の限界ゲージ
WAL2542
WAL4562
| 品番 | WAL2542 | WAL4562 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| ブランクNo. | 1 | 2 | 3 | 4 | 1 | 2 | 3 | 4 | |
| 概略 寸法 （mm） | 全幅 | 92 | 92 | ||||||
| 全高 | 46 | 45 | 44 | 43 | 43 | 44 | 45 | 46 | |
| 板厚 | 1.5 | 1.5 | |||||||
| 材質•仕上 | SUS304 バレル半光沢仕上 | SUS304 バレル半光沢仕上 | |||||||
| 測定値表示 | 角度(両面） | 25° | 30° | 35° | 40° | 45° | 50° | 55° | 60° |
| 27.5° | 32.5° | 37.5° | 42.5° | 47.5° | 52.5° | 57.5° | 62.5° | ||
| のど厚（表） | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | |
| 脚長(裏） | 5 | 7 | 8 | 10 | 11 | 13 | 14 | 15 | |
| 精度 | すみ肉・余盛の測定±0.1mm 角度±1° | すみ肉・余盛の測定±0.1mm 角度±1° | |||||||
| 商品コード | 品番 | 質量 |
|---|---|---|
| 007550 | WAL2542 | 100g |
| 007551 | WAL4562 | 120g |

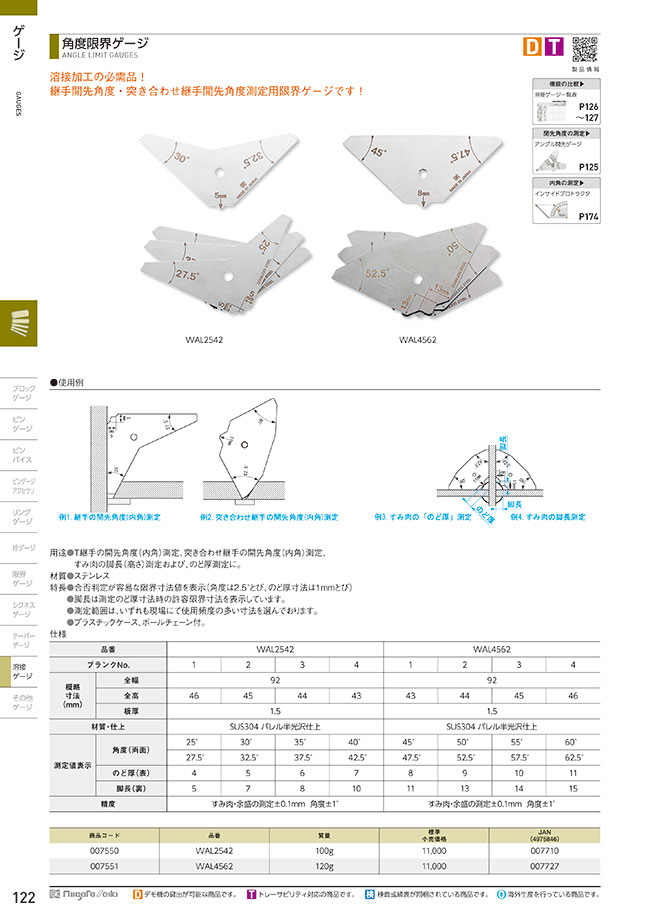

角度限界ゲージの使用例
例1.継手の開削角度（内角）測定
例2.突き合わせ継手の開先角度（内角）測定
例3.すみ肉の「のど厚」測定
例4.すみ肉の脚長測定
絞り込み条件：1 項目の仕様が未選択です
トラスココード
- 377-6808
- 377-6794
タイプ
- WAL
出荷日
- すべて
- 6日以内
詳細情報
基本情報
溶接加工の必需品、継手開先角度・突き合わせ継手開先角度測定用限界溶接ゲージ。
【特長】
・脚長は測定のど厚寸法時の許容限界寸法を表示。
・合否判定が容易な限界寸法値を表示。（角度は2.5°とび、のど厚寸法は1mmとび）
・プラスチックケース、ボールチェーン付。
・測定範囲は、いずれも現場にて使用頻度の多い寸法を選んでいる。
【用途】
・T継ぎ手・突き合わせ継手の開先角度（内角）、すみ肉の脚長（高さ）、のど厚等の測定に使用。
商品担当おすすめ
新潟精機（SK）
溶接ゲージ WG-1・WG-2
角度限界ゲージのレビュー
溶接部分に対しての角度計測時に
5
5.02019/04/23
現場作業で柱などを溶接しており、その溶接部分の角度を計測する際に使用しています。1～2個使ってみてよかったと従業員が言っ...もっと読む
0人が参考にしています。
