彌満和製作所

カウンターシンク（ボール盤用90°、60°） CS-QM

Name: カウンターシンク（ボール盤用90°、60°） CS-QM
Brand: 彌満和製作所
SKU: 223005235743
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 1,960円～18,670円

税込単価: 2,156円～20,537円

【特長】・丸穴の面取り及び小ねじ、ボルトの取付け面の面取りに精度の高い安定した...

詳細情報を確認する

用途
穴面取り
外周刃有無
無
工具材種
ハイス
コーティング
ノンコート
片刃・両刃
片刃

未確定：候補が19型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

この商品の仕様・特長

高速度工具鋼

この商品の外形図と寸法

TYPE: 1

TYPE: 2

TYPE: 3

TYPE: 4

呼び Dc × θ × Ds	商品コード	Ds (mm)	D ₁ (mm)	L (mm)	l (mm)	刃数	形状
6 × 90ﾟ × 6	CS6.0QM9	6	1.2	42	-	3	1
8 × 90ﾟ × 8	CS8.0QM9	8	1.6	44	-	3	1
10 × 90ﾟ × 8	CS010QM9	8	2	46	14	3	2
12 × 90ﾟ × 8	CS012QM9	8	2.5	48	16	5	2
16 × 90ﾟ × 10	CS016QM9	10	3.2	56	20	5	2
20 × 90ﾟ × 10	CS020QM9	10	4	60	24	5	2
25 × 90ﾟ × 10	CS025QM9	10	7	65	29	7	2
30 × 90ﾟ × 12	CS030QM9	12	9	68	32	7	2
35 × 90ﾟ × 12	CS035QM9	12	11	70	34	7	2
40 × 90ﾟ × 12	CS040QM9	12	12.5	71	35	7	2
6 × 60 ゜ × 6	CS6.0QM6	6	1.2	46	-	3	3
8 × 60 ゜ × 8	CS8.0QM6	8	1.6	48	-	3	3
10 × 60 ゜ × 8	CS010QM6	8	2	50	18	3	4
12 × 60 ゜ × 8	CS012QM6	8	2.5	52	20	5	4
16 × 60 ゜ × 10	CS016QM6	10	3.2	60	24	5	4
20 × 60 ゜ × 10	CS020QM6	10	4	64	28	5	4
25 × 60 ゜ × 10	CS025QM6	10	7	69	33	7	4
30 × 60 ゜ × 12	CS030QM6	12	9	76	40	7	4
35 × 60 ゜ × 12	CS035QM6	12	11	79	43	7	4
40 × 60 ゜ × 12	CS040QM6	12	12.5	81	45	7	4

※ 改良等のため予告なく仕様を変更する場合があります。

型番リスト

表示件数

型番

カウンターシンク

面取り刃両角（θ）

(°)

大径（D）

(mm)

シャンクサイズ

全長

(mm)

刃数

呼び

(mm)

形状

最小発注数量

〇	60	10	8	50	3	10X60°X8	2	TYPE: 4	1個
〇	90	10	8	46	3	10X90°X8	2	TYPE: 2	1個
〇	60	12	8	52	5	12X60°X8	2.5	TYPE: 4	1個
〇	90	12	8	48	5	12X90°X8	2.5	TYPE: 2	1個
〇	60	16	10	60	5	16X60°X10	3.2	TYPE: 4	1個
〇	90	16	10	56	5	16X90°X10	3.2	TYPE: 2	1個
〇	60	20	10	64	5	20X60°X10	4	TYPE: 4	1個
〇	60	25	10	69	7	25X60°X10	7	TYPE: 4	1個
〇	90	25	10	65	7	25X90°X10	7	TYPE: 2	1個
〇	60	30	12	76	7	30X60°X12	9	TYPE: 4	1個
〇	90	30	12	68	7	30X90°X12	9	TYPE: 2	1個
〇	60	35	12	79	7	35X60°X12	11	TYPE: 4	1個
〇	90	35	12	70	7	35X90°X12	11	TYPE: 2	1個
〇	60	40	12	81	7	40X60°X12	12.5	TYPE: 4	1個
〇	90	40	12	71	7	40X90°X12	12.5	TYPE: 2	1個
〇	60	6	6	46	3	6X60°X6	1.2	TYPE: 3	1個
〇	90	6	6	42	3	6X90°X6	1.2	TYPE: 1	1個
〇	60	8	8	48	3	8X60°X8	1.6	TYPE: 3	1個
〇	90	8	8	44	3	8X90°X8	1.6	TYPE: 1	1個

通常単価(税別) (税込単価)	通常出荷日

3,910円 ( 4,301円 )	4日目
3,270円 ( 3,597円 )	在庫品1日目当日出荷可能
4,210円 ( 4,631円 )	3日目
3,540円 ( 3,894円 )	3日目
3,960円 ( 4,356円 )	3日目
3,830円 ( 4,213円 )	3日目
5,340円 ( 5,874円 )	3日目
8,140円 ( 8,954円 )	3日目
6,710円 ( 7,381円 )	3日目
9,850円 ( 10,835円 )	4日目
8,620円 ( 9,482円 )	3日目
13,990円 ( 15,389円 )	4日目
9,860円 ( 10,846円 )	6日目
18,670円 ( 20,537円 )	3日目
13,100円 ( 14,410円 )	3日目
2,070円 ( 2,277円 )	3日目
1,960円 ( 2,156円 )	3日目
2,490円 ( 2,739円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・丸穴の面取り及び小ねじ、ボルトの取付け面の面取りに精度の高い安定した加工ができる。
・刃数が一枚刃でマシニングセンターでの使用に最適。
・角度は90°及び60°の2種類。

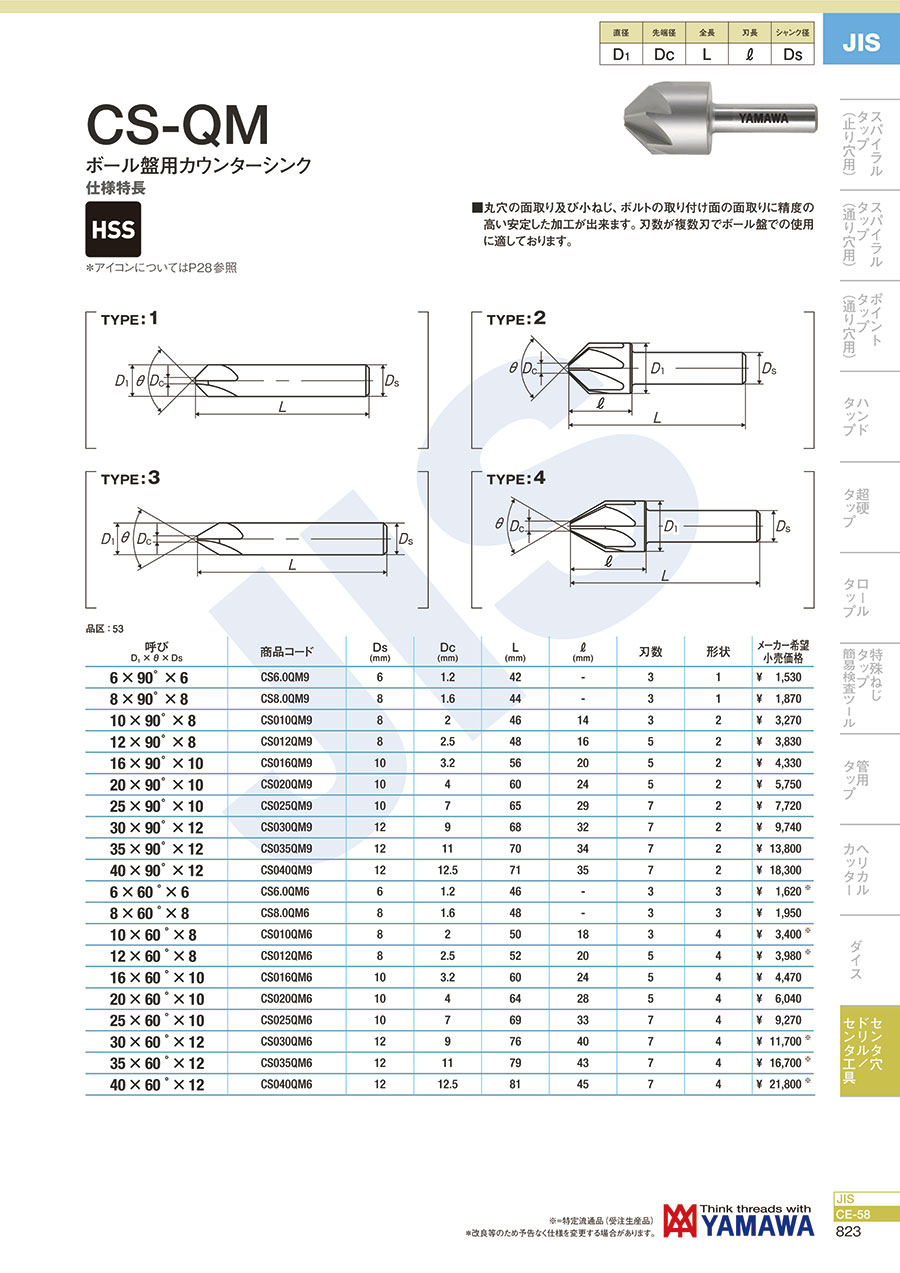

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

カウンターシンク（ボール盤用90°、60°） CS-QMのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

面取り加工

満足度：5.02018/02/01

ボール盤での面取り加工用に購入しました。ビビりが出ると思いましたが出ませんでした。芯もでるので綺麗な仕上がりで満足。...もっと読む

2人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q熱処理（焼入れ）した鋼材への面取り加工は可能ですか？

硬さ45HRC以下の調質鋼、工具鋼への加工は可能です。それ以上の硬さの鋼材への加工は、刃欠けやチッピング等のトラブルが発生する可能性が高いです。
