タンガロイ

内径・倣い・面取り加工用超硬ソリッドバー JBTR／L形

内径・倣い・面取り加工用超硬ソリッドバー JBTR／L形
通常単価(税別)
4,010円～5,750円
税込単価
4,411円～6,325円
通常出荷日：1日目～5日目

面取り加工用ソリッドバー Φ0.6～7.0（最小加工径：0.6～7.0mm） 油穴付き。【特長】・極小...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。
未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

極小内径加工の高品位、安定加工を実現！

内径・倣い・面取り加工用超硬ソリッドバー JBTR／L形 製品の基本仕様・特長
商品画像

高い加工精度を実現する形状設計！
1. 優れた刃立ち性
コーティング表面と切れ刃状態

内径・倣い・面取り加工用超硬ソリッドバー JBTR／L形 優れた刃立ち性

2. 油穴付き

  • 内部給油により切削油を加工箇所に的確に供給
  • 極小内径加工でも切りくず排出性が向上
内径・倣い・面取り加工用超硬ソリッドバー JBTR／L形 油穴付き

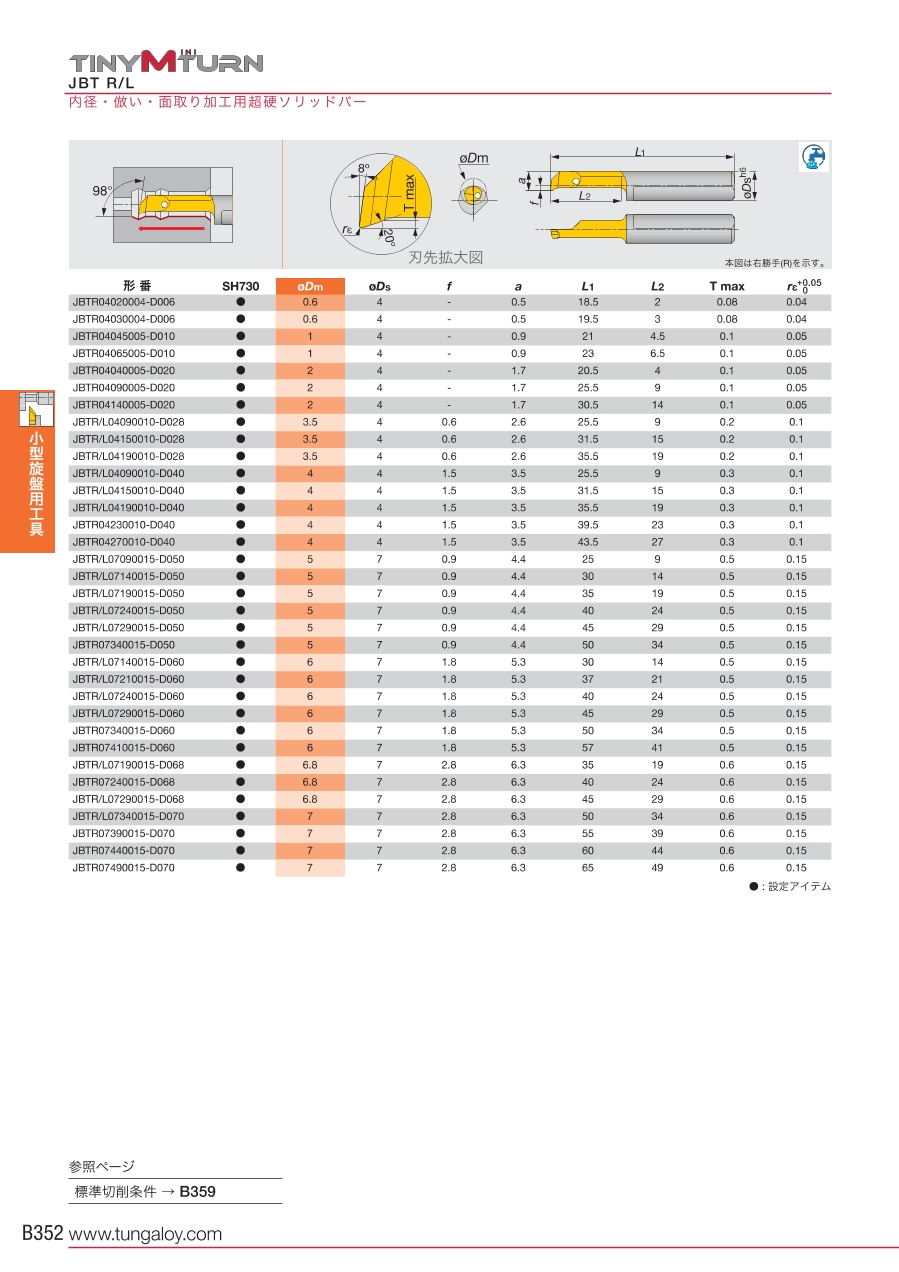

外形図

JBT R/L
内径・倣い・面取り加工用超硬ソリッドバー

内径・倣い・面取り加工用超硬ソリッドバー JBTR／L形 外形図

使用方法・使用事例

使用事例

使用例



推奨切削条件

推奨切削条件表

標準切削条件

内径・倣い・面取り加工用超硬ソリッドバー JBTR／L形 推奨切削条件表1

*JBTR/L04020004-D006,JBTR/L04030004-D006 の場合
最大送りMax. f = 0.01 mm/rev

内径・倣い・面取り加工用超硬ソリッドバー JBTR／L形 推奨切削条件表２
内径・倣い・面取り加工用超硬ソリッドバー JBTR／L形 推奨切削条件3

適用被削材

材種

内径・倣い・面取り加工用超硬ソリッドバー JBTR／L形 適用被削材1
内径・倣い・面取り加工用超硬ソリッドバー JBTR／L形 適用被削材2

型番リスト

表示件数
  • 1
    • 型番
    JBTL04090010-D028-SH730
    JBTR04045005-D010-SH730

    勝手

    全長

    (mm)

    頭部

    (mm)

    刃先距離

    (mm)

    		最小発注数量
    左
    25.5
    9
    0.6
    1個
    右
    21
    4.5
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    4,010円
    ( 4,411円 )
    1日目
    5,750円
    ( 6,325円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    面取り加工用ソリッドバー Φ0.6～7.0（最小加工径：0.6～7.0mm） 油穴付き。
    【特長】
    ・極小径内径加工用ソリッドバーシリーズ。
    ・自動盤から小型旋盤まで幅広く対応可能。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
