タンガロイ

コーティングソリッドドリル DSX

カタログ |

通常単価(税別): 10,130円～47,660円

税込単価: 11,143円～52,426円

通常出荷日：1日目

油穴付きの超硬ソリッドドリル。【特長】・工具径：3.0～20.0mm。・内部給油仕様。・オイルホール有...

未確定：候補が175型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

製品仕様

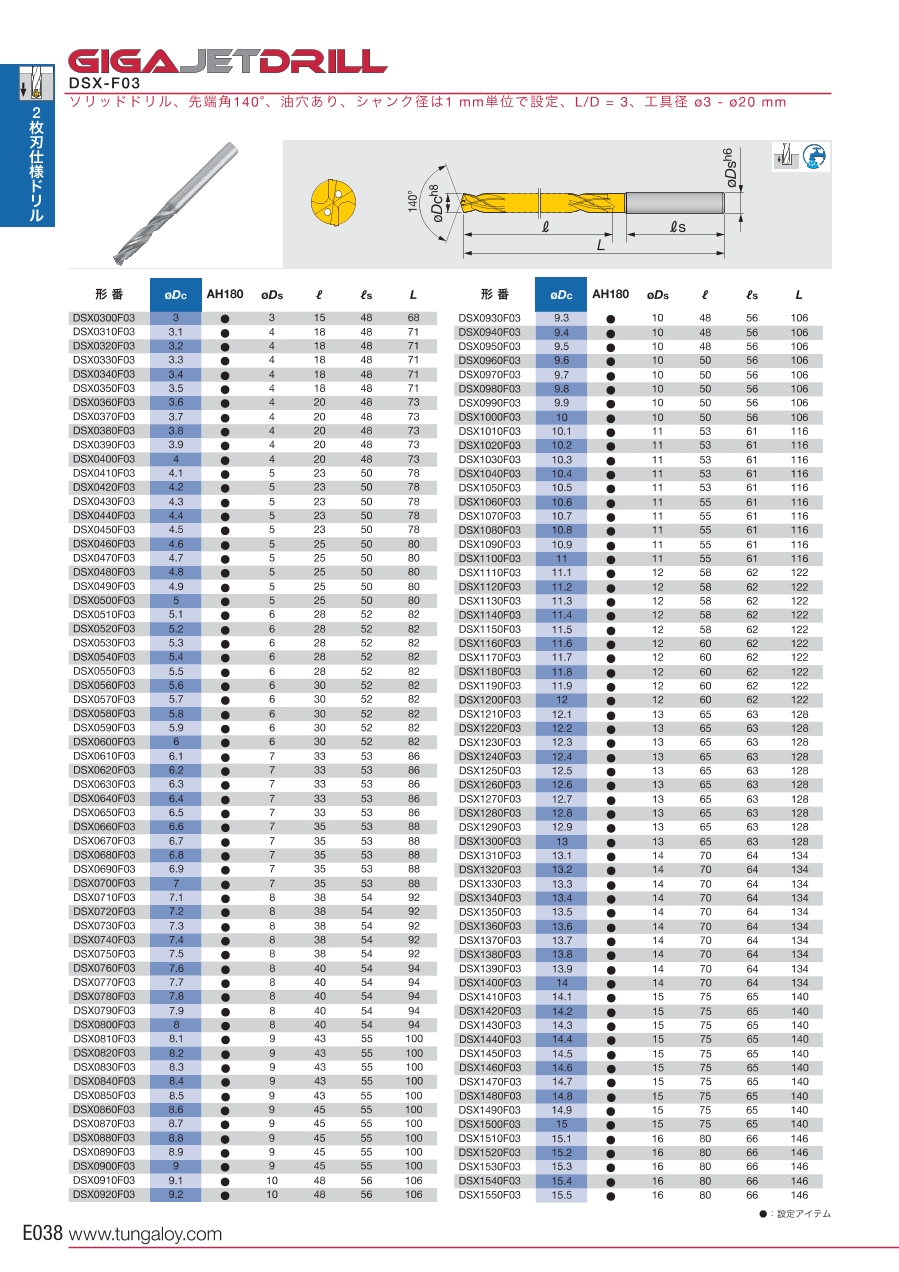

コーティングソリッドドリル（加工深さ：L／D=3用）の外観

コーティングソリッドドリル（加工深さ：L／D=3用）の寸法図

コーティングソリッドドリル（加工深さ：L／D=3用）の仕様

形番	Dc	Ds	l	ls	L	材種
DSX0300F03	3.00	3.0	15.00	48.0	68.0	AH180
DSX0310F03	3.10	4.0	18.00	48.0	71.0	AH180
DSX0320F03	3.20	4.0	18.00	48.0	71.0	AH180
DSX0330F03	3.30	4.0	18.00	48.0	71.0	AH180
DSX0340F03	3.40	4.0	18.00	48.0	71.0	AH180
DSX0350F03	3.50	4.0	18.00	48.0	71.0	AH180
DSX0360F03	3.60	4.0	20.00	48.0	73.0	AH180
DSX0370F03	3.70	4.0	20.00	48.0	73.0	AH180
DSX0380F03	3.80	4.0	20.00	48.0	73.0	AH180
DSX0390F03	3.90	4.0	20.00	48.0	73.0	AH180
DSX0400F03	4.00	4.0	20.00	48.0	73.0	AH180
DSX0410F03	4.10	5.0	23.00	50.0	78.0	AH180
DSX0420F03	4.20	5.0	23.00	50.0	78.0	AH180
DSX0430F03	4.30	5.0	23.00	50.0	78.0	AH180
DSX0440F03	4.40	5.0	23.00	50.0	78.0	AH180
DSX0450F03	4.50	5.0	23.00	50.0	78.0	AH180
DSX0460F03	4.60	5.0	25.00	50.0	80.0	AH180
DSX0470F03	4.70	5.0	25.00	50.0	80.0	AH180
DSX0480F03	4.80	5.0	25.00	50.0	80.0	AH180
DSX0490F03	4.90	5.0	25.00	50.0	80.0	AH180
DSX0500F03	5.00	5.0	25.00	50.0	80.0	AH180
DSX0510F03	5.10	6.0	28.00	52.0	82.0	AH180
DSX0520F03	5.20	6.0	28.00	52.0	82.0	AH180
DSX0530F03	5.30	6.0	28.00	52.0	82.0	AH180
DSX0540F03	5.40	6.0	28.00	52.0	82.0	AH180
DSX0550F03	5.50	6.0	28.00	52.0	82.0	AH180
DSX0560F03	5.60	6.0	30.00	52.0	82.0	AH180

単位：mm
※一部の型番の情報のみ掲載しています。

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

ねじれ角

(°)

L/D

(mm/mm)

シャンク長（ℓs）

(mm)

CADデータ有無

(2Ｄ/3Ｄ)

最小発注数量

3	15	68	3	30	3	48	-	1個
3	24	77	3	30	5	48	-	1個
3	33	86	3	30	8	48	-	1個
3.1	18	71	4	30	3	48	-	1個
3.1	28	81	4	30	5	48	-	1個
3.2	28	81	4	30	5	48	-	1個
3.3	18	71	4	30	3	48	-	1個
3.3	28	81	4	30	5	48	-	1個
3.4	18	71	4	30	3	48	-	1個
3.4	28	81	4	30	5	48	-	1個
3.5	18	71	4	30	3	48	-	1個
3.6	20	73	4	30	3	48	2D／3D	1個
3.6	32	85	4	30	5	48	-	1個
3.7	20	73	4	30	3	48	-	1個
3.7	32	85	4	30	5	48	-	1個
3.8	20	73	4	30	3	48	2D／3D	1個
3.9	20	73	4	30	3	48	-	1個
3.9	32	85	4	30	5	48	2D	1個
4	20	73	4	30	3	48	2D／3D	1個
4	32	85	4	30	5	48	2D	1個
4	44	97	4	30	8	48	2D／3D	1個
4.1	23	78	5	30	3	50	-	1個
4.1	36	91	5	30	5	50	2D	1個
4.2	23	78	5	30	3	50	2D／3D	1個
4.2	36	91	5	30	5	50	-	1個
4.3	23	78	5	30	3	50	-	1個
4.3	36	91	5	30	5	50	-	1個
4.4	36	91	5	30	5	50	-	1個
4.5	23	78	5	30	3	50	-	1個
4.5	36	91	5	30	5	50	-	1個
4.5	50	105	5	30	8	50	-	1個
4.6	25	80	5	30	3	50	-	1個
4.6	40	94	5	30	5	50	-	1個
4.7	25	80	5	30	3	50	-	1個
4.7	40	94	5	30	5	50	-	1個
4.8	25	80	5	30	3	50	-	1個
4.8	40	94	5	30	5	50	-	1個
4.9	25	80	5	30	3	50	-	1個
4.9	40	94	5	30	5	50	-	1個
5	25	80	5	30	3	50	-	1個
5	40	94	5	30	5	50	-	1個
5	55	110	5	30	8	50	-	1個
5.1	28	82	6	30	3	52	2D／3D	1個
5.1	44	96	6	30	5	52	-	1個
5.1	61	113	6	-	8	52	-	1個
5.2	44	96	6	30	5	52	-	1個
5.3	28	82	6	30	3	52	-	1個
5.3	44	96	6	30	5	52	-	1個
5.4	28	82	6	30	3	52	-	1個
5.4	44	96	6	30	5	52	-	1個
5.5	28	82	6	30	3	52	-	1個
5.5	44	96	6	30	5	52	-	1個
5.5	61	113	6	30	8	52	-	1個
5.6	30	82	6	30	3	52	-	1個
5.6	48	100	6	30	5	52	-	1個
5.7	30	82	6	30	3	52	-	1個
5.7	48	100	6	30	5	52	-	1個
5.8	30	82	6	30	3	52	2D／3D	1個
5.8	48	100	6	30	5	52	-	1個
5.9	30	82	6	30	3	52	-	1個

通常単価(税別) (税込単価)	通常出荷日

10,130円 ( 11,143円 )	1日目
11,700円 ( 12,870円 )	1日目
15,150円 ( 16,665円 )	1日目
10,130円 ( 11,143円 )	1日目
11,700円 ( 12,870円 )	1日目
11,700円 ( 12,870円 )	1日目
10,130円 ( 11,143円 )	1日目
11,700円 ( 12,870円 )	1日目
10,130円 ( 11,143円 )	1日目
11,700円 ( 12,870円 )	1日目
10,130円 ( 11,143円 )	1日目
10,430円 ( 11,473円 )	1日目
12,080円 ( 13,288円 )	1日目
10,430円 ( 11,473円 )	1日目
12,080円 ( 13,288円 )	1日目
10,430円 ( 11,473円 )	1日目
10,430円 ( 11,473円 )	1日目
12,080円 ( 13,288円 )	1日目
10,430円 ( 11,473円 )	1日目
12,080円 ( 13,288円 )	1日目
15,450円 ( 16,995円 )	1日目
10,800円 ( 11,880円 )	1日目
12,300円 ( 13,530円 )	1日目
10,800円 ( 11,880円 )	1日目
12,300円 ( 13,530円 )	1日目
10,800円 ( 11,880円 )	1日目
12,300円 ( 13,530円 )	1日目
12,300円 ( 13,530円 )	1日目
10,800円 ( 11,880円 )	1日目
12,300円 ( 13,530円 )	1日目
16,130円 ( 17,743円 )	1日目
11,250円 ( 12,375円 )	1日目
12,750円 ( 14,025円 )	1日目
11,250円 ( 12,375円 )	1日目
12,750円 ( 14,025円 )	1日目
11,250円 ( 12,375円 )	1日目
12,750円 ( 14,025円 )	1日目
11,250円 ( 12,375円 )	1日目
12,750円 ( 14,025円 )	1日目
11,250円 ( 12,375円 )	1日目
12,750円 ( 14,025円 )	1日目
16,350円 ( 17,985円 )	1日目
11,930円 ( 13,123円 )	1日目
13,430円 ( 14,773円 )	1日目
16,350円 ( 17,985円 )	1日目
13,430円 ( 14,773円 )	1日目
11,930円 ( 13,123円 )	1日目
13,430円 ( 14,773円 )	1日目
11,930円 ( 13,123円 )	1日目
13,430円 ( 14,773円 )	1日目
11,930円 ( 13,123円 )	1日目
13,430円 ( 14,773円 )	1日目
17,180円 ( 18,898円 )	1日目
12,450円 ( 13,695円 )	1日目
14,250円 ( 15,675円 )	1日目
12,450円 ( 13,695円 )	1日目
14,250円 ( 15,675円 )	1日目
12,450円 ( 13,695円 )	1日目
14,250円 ( 15,675円 )	1日目
12,450円 ( 13,695円 )	1日目

基本情報

基本情報

油穴付きの超硬ソリッドドリル。
【特長】
・工具径：3.0～20.0mm。
・内部給油仕様。
・オイルホール有無：有。
・先端角：140°。
・ねじれ角：30°。
【用途】
・被削材：一般鋼、調質鋼、ステンレス鋼、鋳鉄、アルミ、チタン。
・一般穴加工用。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

コーティングソリッドドリル DSXのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品コーティングソリッドドリル DSX	ソリッドドリル DSQ-E5	高能率超硬ソリッドロングドリル DSW	ソリッドドリル DSQ-E3	一般穴加工用超硬ソリッドドリル GigaMiniDrill DSM形	GUNDRILL（ろう付けガンドリル） SLJ形
メーカー	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ
通常価格	10,130円-	19,500円 -	48,600円 -	16,580円 -	4,510円 -	17,400円 -
通常出荷日	1日目	1日目	2日目	1日目	1日目	1日目
被削材	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	鋳鉄	一般鋼 / ステンレス鋼 / 鋳鉄 / チタン	鋳鉄	-	一般鋼 / ステンレス鋼
先端角(°)	140	120	135	120	-	-
工具材質（詳細）	AH180	AH9130	AH725	AH9130	-	G2F
被削材（詳細）	一般鋼$アルミ$ステンレス鋼$鋳鉄$チタン$調質鋼	ねずみ鋳鉄FC300など、ダクタイル鋳鉄FCD450など	低炭素鋼、炭素鋼、低合金鋼、合金鋼、ステンレス鋼、普通鋳鉄、ダクタイル鋳鉄、チタン合金、耐熱合金	ねずみ鋳鉄FC300など、ダクタイル鋳鉄FCD450など	-	一般鋼 / ステンレス鋼
給油方式	内部給油	-	-	-	外部給油	-
