タンガロイ

コーティングソリッドドリル DMX

Name: コーティングソリッドドリル DMX
Brand: タンガロイ
SKU: 223005213378
Rating: 4 (1 reviews)

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 7,830円～25,200円

税込単価: 8,613円～27,720円

外部給油仕様の超硬ソリッドドリル。【特長】・工具径3.0～20.0mm。・オイ...

詳細情報を確認する

先端角 (°)
130
ねじれ角 (°)
30
給油方式
外部給油

未確定：候補が40型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

製品仕様

加工深さ：L／D=3用

DMX L／D=3（Mタイプ）の外観

DMX L／D=3（Mタイプ）の寸法図

形番	Dc	Ds	l	ls	L	材種
DMX030M	3.00	3.0	21.00	39.0	60.0	AH170
DMX031M	3.10	3.1	24.00	36.0	60.0	AH170
DMX032M	3.20	3.2	24.00	36.0	60.0	AH170
DMX033M	3.30	3.3	24.00	36.0	60.0	AH170
DMX034M	3.40	3.4	24.00	36.0	60.0	AH170
DMX035M	3.50	3.5	24.00	36.0	60.0	AH170
DMX036M	3.60	3.6	27.00	33.0	60.0	AH170
DMX037M	3.70	3.7	27.00	33.0	60.0	AH170
DMX038M	3.80	3.8	27.00	33.0	60.0	AH170
DMX039M	3.90	3.9	27.00	33.0	60.0	AH170
DMX040M	4.00	4.0	27.00	33.0	60.0	AH170
DMX041M	4.10	4.1	29.00	34.0	63.0	AH170
DMX042M	4.20	4.2	29.00	34.0	63.0	AH170
DMX043M	4.30	4.3	29.00	34.0	63.0	AH170
DMX044M	4.40	4.4	29.00	34.0	63.0	AH170
DMX045M	4.50	4.5	29.00	34.0	63.0	AH170
DMX046M	4.60	4.6	32.00	36.0	68.0	AH170
DMX047M	4.70	4.7	32.00	36.0	68.0	AH170
DMX048M	4.80	4.8	32.00	36.0	68.0	AH170
DMX049M	4.90	4.9	32.00	36.0	68.0	AH170
DMX050M	5.00	5.0	32.00	36.0	68.0	AH170

単位：mm
※一部の型番の情報のみ掲載しています。

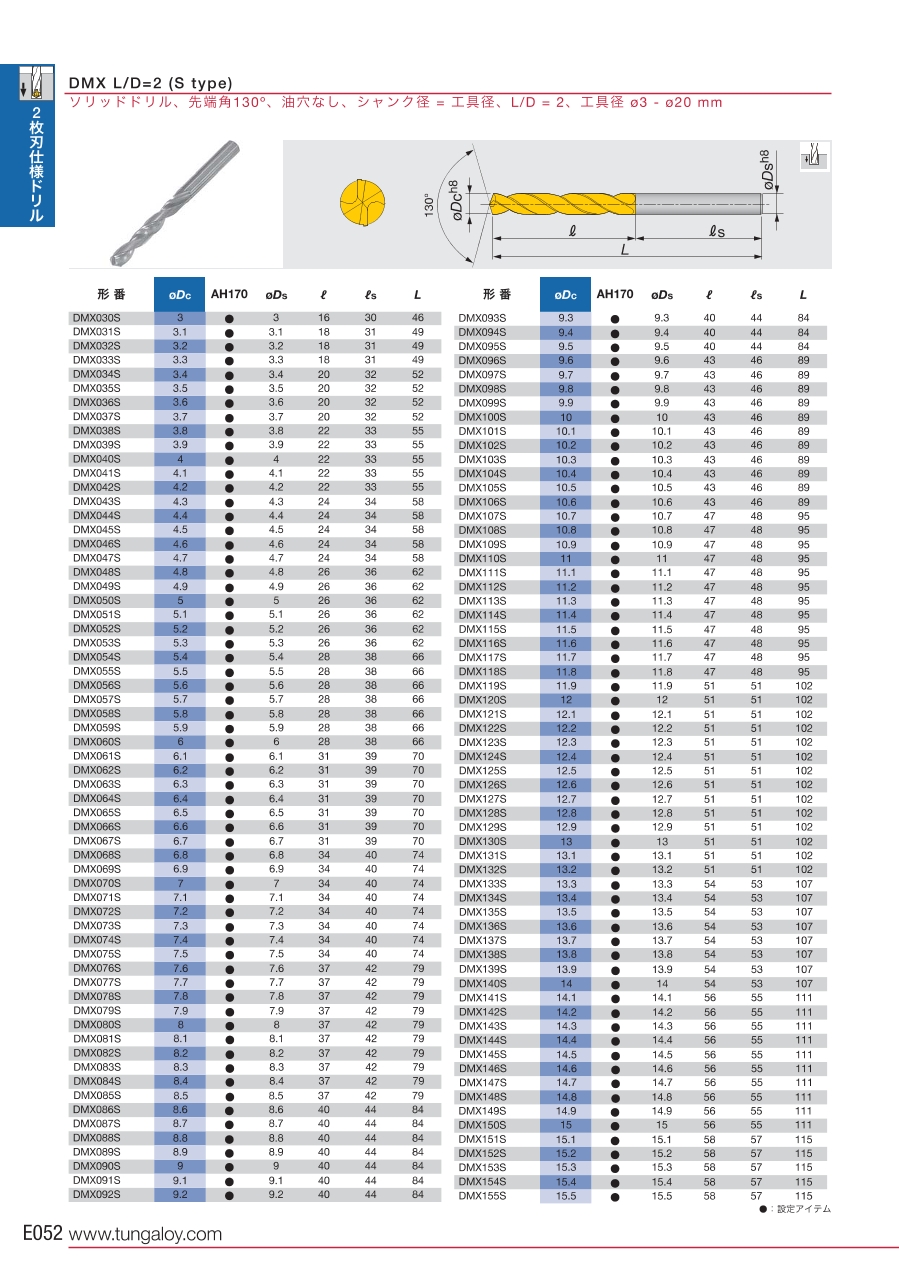

加工深さ：L／D=2用

DMX L／D=2（Sタイプ）の外観

DMX L／D=2（Sタイプ）の寸法図

形番	Dc	Ds	l	ls	L	材種
DMX030S	3.00	3.0	16.00	30.0	46.0	AH170
DMX031S	3.10	3.1	18.00	31.0	49.0	AH170
DMX032S	3.20	3.2	18.00	31.0	49.0	AH170
DMX033S	3.30	3.3	18.00	31.0	49.0	AH170
DMX034S	3.40	3.4	20.00	32.0	52.0	AH170
DMX035S	3.50	3.5	20.00	32.0	52.0	AH170
DMX036S	3.60	3.6	20.00	32.0	52.0	AH170
DMX037S	3.70	3.7	20.00	32.0	52.0	AH170
DMX038S	3.80	3.8	22.00	33.0	55.0	AH170
DMX039S	3.90	3.9	22.00	33.0	55.0	AH170
DMX040S	4.00	4.0	22.00	33.0	55.0	AH170
DMX041S	4.10	4.1	22.00	33.0	55.0	AH170
DMX042S	4.20	4.2	22.00	33.0	55.0	AH170
DMX043S	4.30	4.3	24.00	34.0	58.0	AH170
DMX044S	4.40	4.4	24.00	34.0	58.0	AH170
DMX045S	4.50	4.5	24.00	34.0	58.0	AH170
DMX046S	4.60	4.6	24.00	34.0	58.0	AH170
DMX047S	4.70	4.7	24.00	34.0	58.0	AH170
DMX048S	4.80	4.8	26.00	36.0	62.0	AH170
DMX049S	4.90	4.9	26.00	36.0	62.0	AH170
DMX050S	5.00	5.0	26.00	36.0	62.0	AH170

単位：mm
※一部の型番の情報のみ掲載しています。

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

被削材

コーティング・表面処理

工具材質（詳細）

被削材（詳細）

L/D

(mm/mm)

シャンク長（ℓs）

(mm)

CADデータ有無

(2Ｄ/3Ｄ)

最小発注数量

3.4	24	60	一般鋼[○] / 調質鋼[○] / ステンレス鋼[○] / 鋳鉄[○]	-	AH170	一般鋼$ステンレス鋼$鋳鉄$調質鋼	3	36	-	1個
3.7	27	60	一般鋼[○] / 調質鋼[○] / ステンレス鋼[○] / 鋳鉄[○]	-	AH170	一般鋼$ステンレス鋼$鋳鉄$調質鋼	3	33	-	1個
3.7	20	52	一般鋼[○] / 調質鋼[○] / ステンレス鋼[○] / 鋳鉄[○]	-	AH170	一般鋼$ステンレス鋼$鋳鉄$調質鋼	2	32	-	1個
3.8	22	55	一般鋼[○] / 調質鋼[○] / ステンレス鋼[○] / 鋳鉄[○]	-	AH170	一般鋼$ステンレス鋼$鋳鉄$調質鋼	2	33	-	1個
3.9	27	60	一般鋼[○] / 調質鋼[○] / ステンレス鋼[○] / 鋳鉄[○]	-	AH170	一般鋼$ステンレス鋼$鋳鉄$調質鋼	3	33	-	1個
4	27	60	一般鋼[○] / 調質鋼[○] / ステンレス鋼[○] / 鋳鉄[○]	-	AH170	一般鋼$ステンレス鋼$鋳鉄$調質鋼	3	33	-	1個
4	22	55	一般鋼[○] / 調質鋼[○] / ステンレス鋼[○] / 鋳鉄[○]	-	AH170	一般鋼$ステンレス鋼$鋳鉄$調質鋼	2	33	-	1個
4.1	29	63	一般鋼[○] / 調質鋼[○] / ステンレス鋼[○] / 鋳鉄[○]	-	AH170	一般鋼$ステンレス鋼$鋳鉄$調質鋼	3	34	2D／3D	1個
4.3	29	63	一般鋼[○] / 調質鋼[○] / ステンレス鋼[○] / 鋳鉄[○]	-	AH170	一般鋼$ステンレス鋼$鋳鉄$調質鋼	3	34	-	1個
4.8	32	68	一般鋼[○] / 調質鋼[○] / ステンレス鋼[○] / 鋳鉄[○]	-	AH170	一般鋼$ステンレス鋼$鋳鉄$調質鋼	3	36	-	1個
5	32	68	一般鋼[○] / 調質鋼[○] / ステンレス鋼[○] / 鋳鉄[○]	-	AH170	一般鋼$ステンレス鋼$鋳鉄$調質鋼	3	36	-	1個
5.1	34	72	一般鋼[○] / 調質鋼[○] / ステンレス鋼[○] / 鋳鉄[○]	-	AH170	一般鋼$ステンレス鋼$鋳鉄$調質鋼	3	38	-	1個
5.1	26	62	一般鋼[○] / 調質鋼[○] / ステンレス鋼[○] / 鋳鉄[○]	-	AH170	一般鋼$ステンレス鋼$鋳鉄$調質鋼	2	36	-	1個
5.5	34	72	一般鋼[○] / 調質鋼[○] / ステンレス鋼[○] / 鋳鉄[○]	-	AH170	一般鋼$ステンレス鋼$鋳鉄$調質鋼	3	38	-	1個
5.8	36	74	一般鋼[○] / 調質鋼[○] / ステンレス鋼[○] / 鋳鉄[○]	-	AH170	一般鋼$ステンレス鋼$鋳鉄$調質鋼	3	38	-	1個
6.1	41	81	一般鋼[○] / 調質鋼[○] / ステンレス鋼[○] / 鋳鉄[○]	-	AH170	一般鋼$ステンレス鋼$鋳鉄$調質鋼	3	40	-	1個
6.1	31	70	一般鋼[○] / 調質鋼[○] / ステンレス鋼[○] / 鋳鉄[○]	-	AH170	一般鋼$ステンレス鋼$鋳鉄$調質鋼	2	39	-	1個
6.2	31	70	一般鋼[○] / 調質鋼[○] / ステンレス鋼[○] / 鋳鉄[○]	-	AH170	一般鋼$ステンレス鋼$鋳鉄$調質鋼	2	39	-	1個
6.8	43	83	一般鋼[○] / 調質鋼[○] / ステンレス鋼[○] / 鋳鉄[○]	-	AH170	一般鋼$ステンレス鋼$鋳鉄$調質鋼	3	40	-	1個
6.8	34	74	一般鋼[○] / 調質鋼[○] / ステンレス鋼[○] / 鋳鉄[○]	-	AH170	一般鋼$ステンレス鋼$鋳鉄$調質鋼	2	40	-	1個
7	34	74	一般鋼[○] / 調質鋼[○] / ステンレス鋼[○] / 鋳鉄[○]	-	AH170	一般鋼$ステンレス鋼$鋳鉄$調質鋼	2	40	-	1個
7.8	48	90	一般鋼[○] / 調質鋼[○] / ステンレス鋼[○] / 鋳鉄[○]	-	AH170	一般鋼$ステンレス鋼$鋳鉄$調質鋼	3	42	-	1個
9	40	84	一般鋼[○] / 調質鋼[○] / ステンレス鋼[○] / 鋳鉄[○]	-	AH170	一般鋼$ステンレス鋼$鋳鉄$調質鋼	2	44	2D／3D	1個
4	35	68	鋳鉄[○] / アルミ[○]	ノンコート	MD20	アルミ$鋳鉄	5	33	-	1個
5	42	78	鋳鉄[○] / アルミ[○]	ノンコート	MD20	アルミ$鋳鉄	5	36	-	1個
6	41	81	鋳鉄[○] / アルミ[○]	ノンコート	MD20	アルミ$鋳鉄	3	40	-	1個
7	34	74	鋳鉄[○] / アルミ[○]	ノンコート	MD20	アルミ$鋳鉄	2	40	-	1個
8.5	70	113	鋳鉄[○] / アルミ[○]	ノンコート	MD20	アルミ$鋳鉄	5	43	-	1個
10	43	89	鋳鉄[○] / アルミ[○]	ノンコート	MD20	アルミ$鋳鉄	2	46	-	1個
11	68	114	一般鋼[○] / 調質鋼[○] / ステンレス鋼[○] / 鋳鉄[○]	-	AH170	一般鋼$ステンレス鋼$鋳鉄$調質鋼	3	46	-	1個
11.1	47	95	一般鋼[○] / 調質鋼[○] / ステンレス鋼[○] / 鋳鉄[○]	-	AH170	一般鋼$ステンレス鋼$鋳鉄$調質鋼	2	48	-	1個
12.5	76	135	鋳鉄[○] / アルミ[○]	ノンコート	MD20	アルミ$鋳鉄	3	59	-	1個
12.7	78	137	一般鋼[○] / 調質鋼[○] / ステンレス鋼[○] / 鋳鉄[○]	-	AH170	一般鋼$ステンレス鋼$鋳鉄$調質鋼	3	59	-	1個
13	51	102	一般鋼[○] / 調質鋼[○] / ステンレス鋼[○] / 鋳鉄[○]	-	AH170	一般鋼$ステンレス鋼$鋳鉄$調質鋼	2	51	-	1個
13.8	86	147	一般鋼[○] / 調質鋼[○] / ステンレス鋼[○] / 鋳鉄[○]	-	AH170	一般鋼$ステンレス鋼$鋳鉄$調質鋼	3	61	-	1個
14	54	107	一般鋼[○] / 調質鋼[○] / ステンレス鋼[○] / 鋳鉄[○]	-	AH170	一般鋼$ステンレス鋼$鋳鉄$調質鋼	2	53	-	1個
14.5	56	111	一般鋼[○] / 調質鋼[○] / ステンレス鋼[○] / 鋳鉄[○]	-	AH170	一般鋼$ステンレス鋼$鋳鉄$調質鋼	2	55	-	1個
14.8	91	153	一般鋼[○] / 調質鋼[○] / ステンレス鋼[○] / 鋳鉄[○]	-	AH170	一般鋼$ステンレス鋼$鋳鉄$調質鋼	3	62	-	1個
16.5	102	167	一般鋼[○] / 調質鋼[○] / ステンレス鋼[○] / 鋳鉄[○]	-	AH170	一般鋼$ステンレス鋼$鋳鉄$調質鋼	3	65	-	1個
16.5	60	119	一般鋼[○] / 調質鋼[○] / ステンレス鋼[○] / 鋳鉄[○]	-	AH170	一般鋼$ステンレス鋼$鋳鉄$調質鋼	2	59	-	1個

通常単価(税別) (税込単価)	通常出荷日

7,840円 ( 8,624円 )	1日目
8,200円 ( 9,020円 )	1日目
7,850円 ( 8,635円 )	1日目
7,850円 ( 8,635円 )	1日目
8,200円 ( 9,020円 )	1日目
8,200円 ( 9,020円 )	1日目
7,850円 ( 8,635円 )	1日目
8,780円 ( 9,658円 )	1日目
8,780円 ( 9,658円 )	1日目
9,310円 ( 10,241円 )	1日目
9,310円 ( 10,241円 )	1日目
9,900円 ( 10,890円 )	1日目
8,330円 ( 9,163円 )	1日目
9,900円 ( 10,890円 )	1日目
10,430円 ( 11,473円 )	1日目
10,430円 ( 11,473円 )	1日目
8,780円 ( 9,658円 )	1日目
8,780円 ( 9,658円 )	1日目
11,100円 ( 12,210円 )	1日目
9,310円 ( 10,241円 )	1日目
9,310円 ( 10,241円 )	1日目
12,300円 ( 13,530円 )	1日目
11,550円 ( 12,705円 )	1日目
8,850円 ( 9,735円 )	1日目
10,130円 ( 11,143円 )	1日目
8,700円 ( 9,570円 )	1日目
7,830円 ( 8,613円 )	1日目
14,250円 ( 15,675円 )	1日目
10,650円 ( 11,715円 )	1日目
16,130円 ( 17,743円 )	1日目
14,330円 ( 15,763円 )	1日目
15,080円 ( 16,588円 )	1日目
18,530円 ( 20,383円 )	1日目
15,980円 ( 17,578円 )	1日目
19,800円 ( 21,780円 )	1日目
17,030円 ( 18,733円 )	1日目
17,480円 ( 19,228円 )	1日目
21,000円 ( 23,100円 )	1日目
25,200円 ( 27,720円 )	1日目
20,930円 ( 23,023円 )	1日目

詳細情報

基本情報

基本情報

外部給油仕様の超硬ソリッドドリル。
【特長】
・工具径3.0～20.0mm。
・オイルホール有無：無。
・先端角：130°。
・ねじれ角：30°。
【用途】
・一般穴加工用。
・被削材：一般鋼、調質鋼、ステンレス鋼、鋳鉄、アルミ。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
