タンガロイ

中心刃付き多目的加工用柄付きカッタ EVX

Name: 中心刃付き多目的加工用柄付きカッタ EVX
Brand: タンガロイ
SKU: 223005211680
Rating: 4.5 (2 reviews)

カタログ |

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 16,650円～45,800円

税込単価: 18,315円～50,380円

ねじ止め式多機能カッタ中心刃付きリード角：90°。【特長】・中心刃付きで、...

詳細情報を確認する

加工用途
平面 / 側面 / 溝 / 突っ込み(Z送り) / 傾斜切り込み / バーチカル
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄
取付け方法
柄付きタイプ
適応チップ材種
超硬コートなし

ご注意

カッタ本体には、チップは付属しておりません。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

未確定：候補が28型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

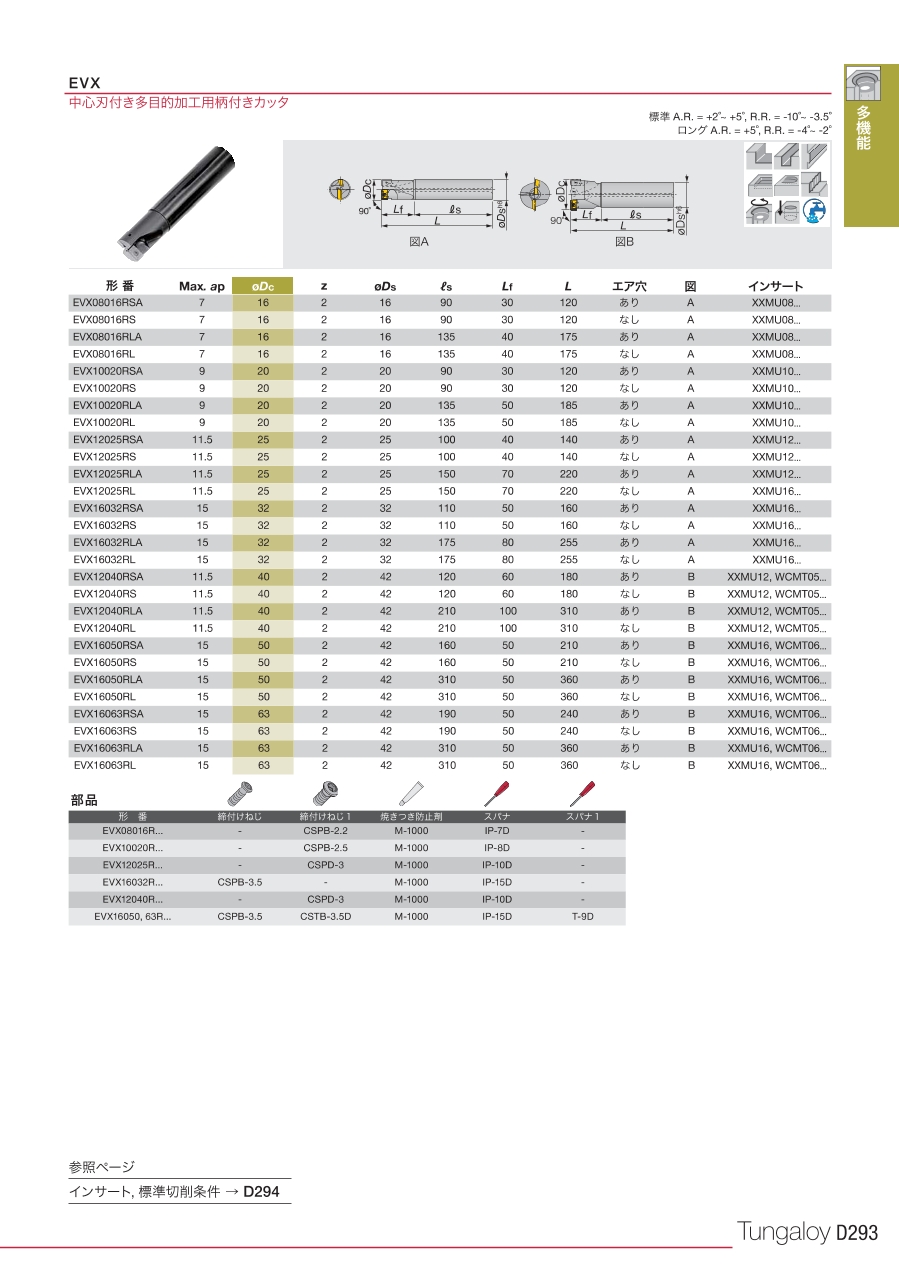

TACフラッシュエンドミル EVX

寸法図01

寸法図02

形番	Max. ap	Dc	z	Ds	ls	Lf	L	Air hole
EVX08016RSA	7.0	16.00	2	16.0	90.0	30.0	120.0	with
EVX08016RS	7.0	16.00	2	16.0	90.0	30.0	120.0	without
EVX08016RLA	7.0	16.00	2	16.0	135.0	40.0	175.0	with
EVX08016RL	7.0	16.00	2	16.0	135.0	40.0	175.0	without
EVX10020RSA	9.0	20.00	2	20.0	90.0	30.0	120.0	with
EVX10020RS	9.0	20.00	2	20.0	90.0	30.0	120.0	without
EVX10020RLA	9.0	20.00	2	20.0	135.0	50.0	185.0	with
EVX10020RL	9.0	20.00	2	20.0	135.0	50.0	185.0	without
EVX12025RSA	11.5	25.00	2	25.0	100.0	40.0	140.0	with
EVX12025RS	11.5	25.00	2	25.0	100.0	40.0	140.0	without
EVX12025RLA	11.5	25.00	2	25.0	150.0	70.0	220.0	with
EVX12025RL	11.5	25.00	2	25.0	150.0	70.0	220.0	without
EVX16032RSA	15.0	32.00	2	32.0	110.0	50.0	160.0	with
EVX16032RS	15.0	32.00	2	32.0	110.0	50.0	160.0	without
EVX16032RLA	15.0	32.00	2	32.0	175.0	80.0	255.0	with
EVX16032RL	15.0	32.00	2	32.0	175.0	80.0	255.0	without
EVX12040RSA	11.5	40.00	2	42.0	120.0	60.0	180.0	with
EVX12040RS	11.5	40.00	2	42.0	120.0	60.0	180.0	without
EVX12040RLA	11.5	40.00	2	42.0	210.0	100.0	310.0	with
EVX12040RL	11.5	40.00	2	42.0	210.0	100.0	310.0	without
EVX16050RSA	15.0	50.00	2	42.0	160.0	50.0	210.0	with
EVX16050RS	15.0	50.00	2	42.0	160.0	50.0	210.0	without
EVX16050RLA	15.0	50.00	2	42.0	310.0	50.0	360.0	with
EVX16050RL	15.0	50.00	2	42.0	310.0	50.0	360.0	without
EVX16063RSA	15.0	63.00	2	42.0	190.0	50.0	240.0	with
EVX16063RS	15.0	63.00	2	42.0	190.0	50.0	240.0	without
EVX16063RLA	15.0	63.00	2	42.0	310.0	50.0	360.0	with
EVX16063RL	15.0	63.00	2	42.0	310.0	50.0	360.0	without

型番リスト

表示件数

型番

刃径 D

(φ)

全長 (L)

(mm)

シャンク径 (d)

(mm)

最大切り込み深さ (Ad)

(mm)

首下長（ℓ1）

(mm)

エア穴

寸法 φDc

(mm)

寸法 Lf

(mm)

寸法 ℓs

(mm)

トラスココード

CADデータ有無

(2D/3D)

仕様

最小発注数量

16	175	16	7	40	なし	16	40	135	825-3665	2D	ロング	1個
16	175	16	7	40	あり	16	40	135	825-3666	2D	ロング	1個
16	120	16	7	30	なし	16	30	90	350-8536	2D	標準	1個
16	120	16	7	30	あり	16	30	90	825-3667	2D	標準	1個
20	185	20	9	50	なし	20	50	135	350-8544	-	ロングタイプ	1個
20	185	20	9	50	あり	20	50	135	825-3668	2D／3D	ロング	1個
20	120	20	9	30	なし	20	30	90	350-8552	2D	標準	1個
20	120	20	9	30	あり	20	30	90	350-8561	-	標準	1個
25	220	25	11.5	70	なし	25	70	150	825-3669	3D	ロング	1個
25	220	25	11.5	70	あり	25	70	150	825-3670	-	ロング	1個
25	140	25	11.5	40	なし	25	40	100	350-8579	2D／3D	標準	1個
25	140	25	11.5	40	あり	25	40	100	825-3671	2D	標準	1個
40	310	42	11.5	100	なし	40	100	210	825-3672	2D	ロング	1個
40	310	42	11.5	100	あり	40	100	210	825-3673	2D	ロング	1個
40	180	42	11.5	60	なし	40	60	120	825-3674	2D	標準	1個
40	180	42	11.5	60	あり	40	60	120	825-3675	2D	標準	1個
32	225	32	15	80	なし	32	80	175	825-3676	2D／3D	ロング	1個
32	255	32	15	80	あり	32	80	175	825-3677	2D	ロング	1個
32	160	32	15	50	なし	32	50	110	825-3678	2D	標準	1個
32	160	32	15	50	あり	32	50	110	825-3679	2D／3D	標準	1個
50	360	42	15	50	なし	50	50	310	825-3680	2D	ロング	1個
50	360	42	15	50	あり	50	50	310	825-3681	2D	ロング	1個
50	210	42	15	50	なし	50	50	160	825-3682	2D	標準	1個
50	210	42	15	50	あり	50	50	160	825-3683	2D	標準	1個
63	360	42	15	50	なし	63	50	310	825-3684	2D	ロング	1個
63	360	42	15	50	あり	63	50	310	825-3685	2D	ロング	1個
63	240	42	15	50	なし	63	50	190	825-3686	2D	標準	1個
63	240	42	15	50	あり	63	50	190	825-3687	2D	標準	1個

通常単価(税別) (税込単価)	通常出荷日

18,330円 ( 20,163円 )	1日目
20,300円 ( 22,330円 )	1日目
16,650円 ( 18,315円 )	1日目
18,550円 ( 20,405円 )	1日目
20,230円 ( 22,253円 )	1日目
22,200円 ( 24,420円 )	1日目
18,400円 ( 20,240円 )	1日目
20,370円 ( 22,407円 )	1日目
22,780円 ( 25,058円 )	1日目
24,750円 ( 27,225円 )	1日目
20,810円 ( 22,891円 )	1日目
22,710円 ( 24,981円 )	1日目
27,010円 ( 29,711円 )	1日目
28,990円 ( 31,889円 )	1日目
24,610円 ( 27,071円 )	1日目
26,580円 ( 29,238円 )	1日目
24,610円 ( 27,071円 )	1日目
26,580円 ( 29,238円 )	1日目
22,420円 ( 24,662円 )	1日目
24,390円 ( 26,829円 )	1日目
33,370円 ( 36,707円 )	1日目
35,340円 ( 38,874円 )	1日目
30,370円 ( 33,407円 )	1日目
32,270円 ( 35,497円 )	1日目
43,290円 ( 47,619円 )	1日目
45,800円 ( 50,380円 )	1日目
39,350円 ( 43,285円 )	1日目
41,320円 ( 45,452円 )	1日目

詳細情報

基本情報

基本情報

ねじ止め式多機能カッタ中心刃付きリード角：90°。
【特長】
・中心刃付きで、ドリル加工が可能な多機能エンドミル。
【用途】
・彫りこみ、溝入れ、繰り広げ等汎用的な部品加工用。

ご注意

カッタ本体には、チップは付属しておりません。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

住友電工ハードメタル
SEC-スミデュアルミル DMSL06000M型ヘッド
住友電工ハードメタル
SEC-スミデュアルミル DMSL06000R（S）型本体（シェルタイプ）
住友電工ハードメタル
SEC-スミデュアルミル DMSW 08000E（L）型

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
