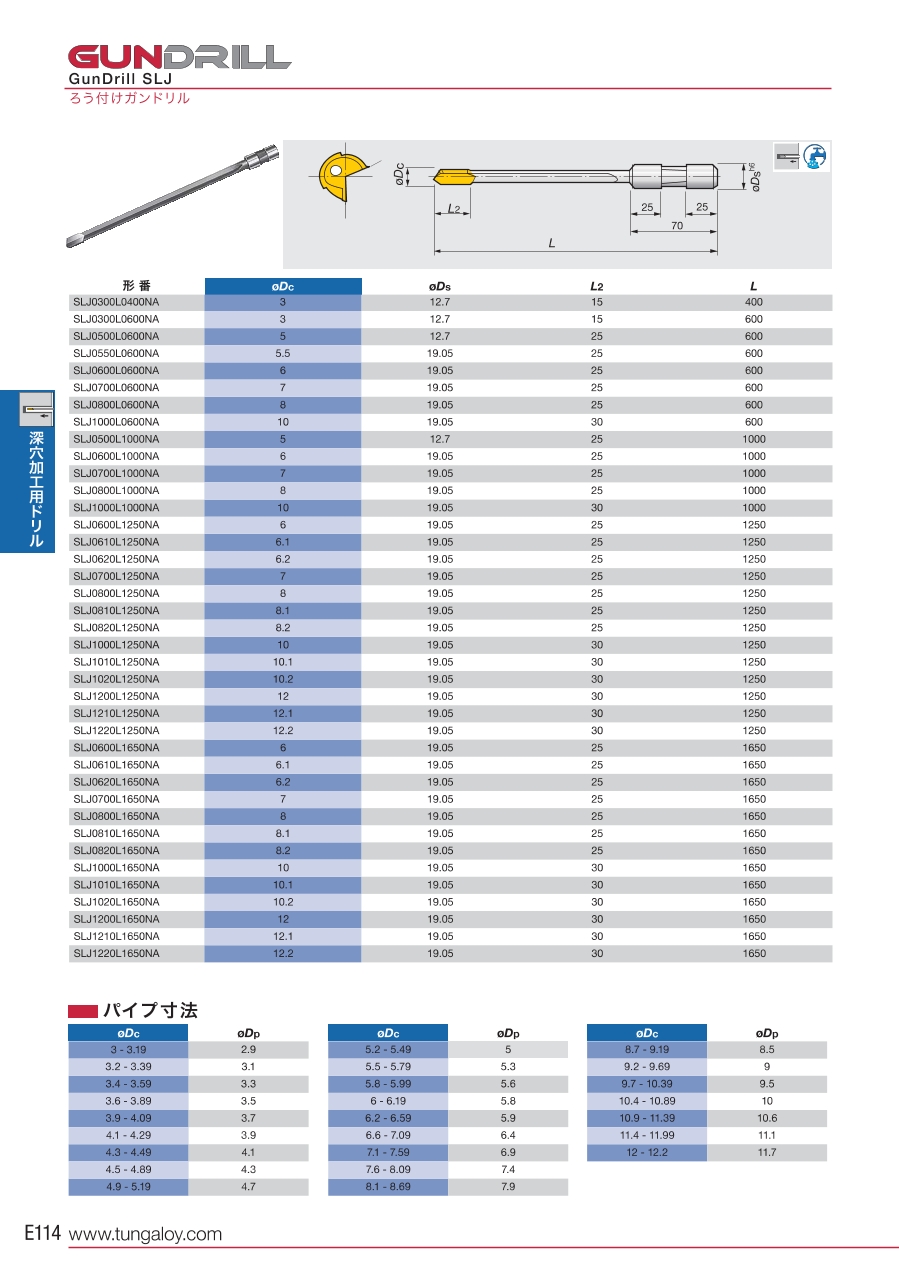

GUNDRILL（ろう付けガンドリル） SLJ形

使用方法・使用事例

使用方法

■使用上の注意

ガンドリルの鋼製パイプ部分は「縄跳び現象」と呼ばれる変形現象が発生する場合があり、これはパイプ長さと切削速度によって決まります。（下図参照）
工具が下図の変形領域にある場合は、切削速度を変更したり、ホイップガイドを取り付ける必要があります。

• 切削油について
  ガンドリル加工では不水溶性切削油の使用を推奨します。各油剤メーカのガンドリル用切削油剤を選択してください。やむをえず水溶性切削油を使用する場合には重切削用のエマルジョンタイプを高濃度で使用してください。また、火災などには十分ご注意ください。

推奨切削条件

推奨切削条件表

• 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
• 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

回転数n（min-1）=切削速度Vc×1,000÷3.14÷加工径φ
送り速度Vf（mm/min）=回転数n×回転当りの送りf

■切削油圧・吐出量
