ミル 肩削り用 EPV16
- 通常単価(税別)
- 44,990円～73,430円
- 税込単価
- 49,489円～80,773円
アルミ直角肩加工用柄付きカッタ。【特長】・高速加工時にも安全なV底形状。・ねじ...
詳細情報を確認する- エア穴
- あり
ご注意
- 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
- 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。 - CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
商品情報
製品特長・仕様
製品の基本仕様・特長
アルミ・非鉄材料部品で、直線や曲線の大きな斜め送り加工や突込み加工による驚異的な高能率加工を実現！
●V字形状クランプで抜群の安定性と生産性
切削速度Vc=5,000m/minの高速加工で能率向上
カッタ ：EPV16R032M32.0-02（φ32, z=2）
インサート ：XVCT160508R-AJ TH10
被削材 ：アルミ合金
切削速度 ：Vc=2,000m/min
刃当り送り ：fz=0.15mm/t
切込み ：ap=5mm
切削幅 ：ae=10mm
・新設計のV字形状クランプ
●幅広い加工形態に対応可能！
【主なターゲット】
- 高能率と同時に、高精度、高品位加工が必要とされる場合
- 航空機部品のような超高精度加工が求められる場合
・荒加工、仕上げ加工のどちらでも高い加工面品位を実現
■加工面粗さの比較
カッタ ：EPV16R032M32.0-02（φ32, z=2）
インサート ：XVCT160508R-AJ TH10
被削材 ：アルミ合金
切削速度 ：Vc=600m/min
切削幅 ：ae=25mm
外形図
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
44,990円 ( 49,489円 ) | 1日目 |
48,460円 ( 53,306円 ) | 1日目 |
58,060円 ( 63,866円 ) | 1日目 |
63,010円 ( 69,311円 ) | 1日目 |
61,680円 ( 67,848円 ) | 1日目 |
67,590円 ( 74,349円 ) | 1日目 |
67,960円 ( 74,756円 ) | 1日目 |
73,430円 ( 80,773円 ) | 1日目 |
詳細情報
基本情報
アルミ直角肩加工用柄付きカッタ。
【特長】
・高速加工時にも安全なV底形状。
・ねじ止め式。
・リード角：90°。
【用途】
・アルミ、非鉄材料部品の加工に。
ご注意
- 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
- 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。 - CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

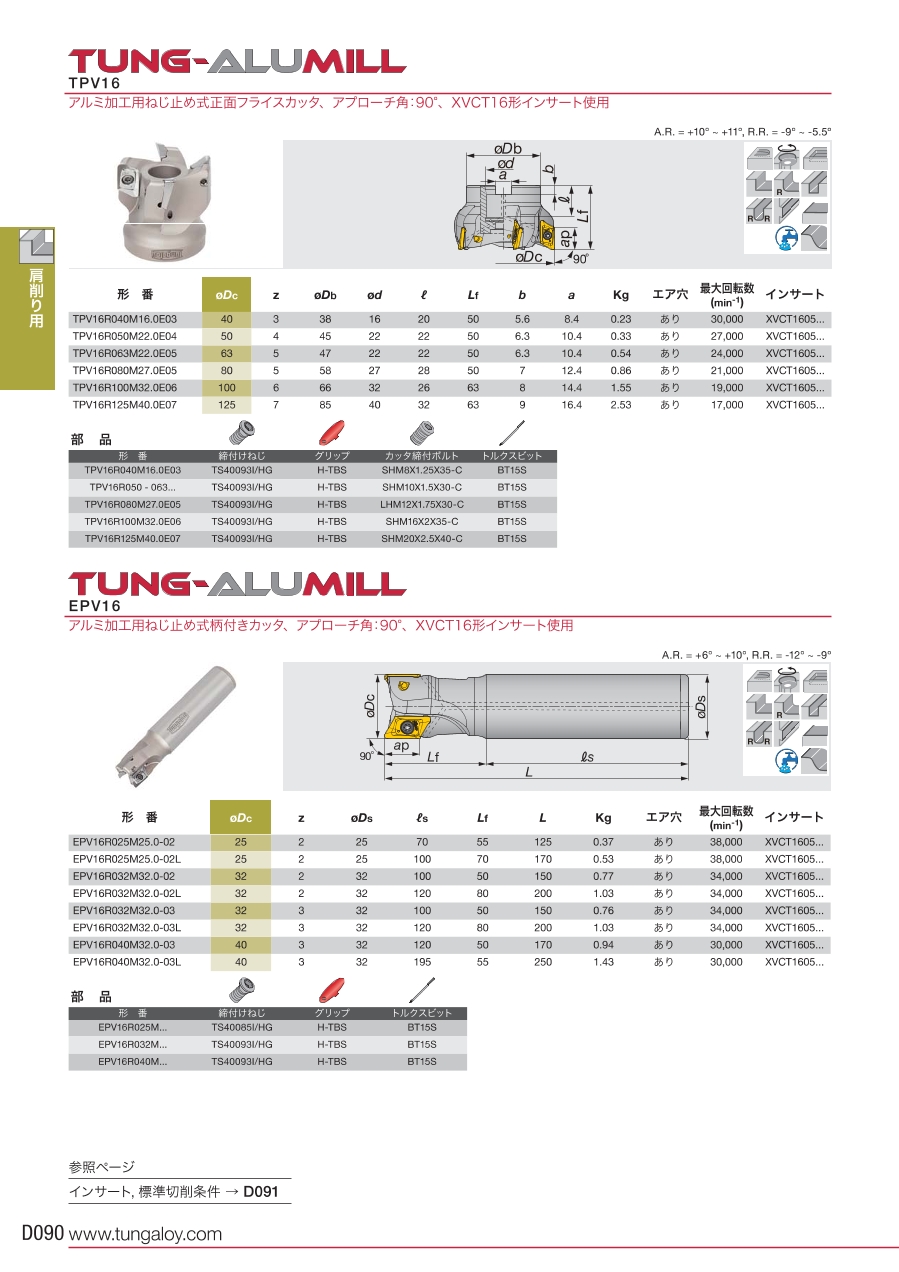

カタログ
