タンガロイ

ねじ止め式高精度壁面加工用カッタ EPA

カタログ |

通常単価(税別): 18,840円～45,060円

税込単価: 20,724円～49,566円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

ねじ止め式直角肩加工用柄付きカッタリード角：90°。【特長】・3コーナインサート採用。・独自の逃げ...

カッタ本体には、チップは付属しておりません。
「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が35型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

ねじ止め式高精度壁面加工用カッター

商品画像

経済的な3コーナ仕様インサート

特殊多段逃げ面でびびりを抑制。ポジティブなさらい刃で低抵抗。

超低抵抗設計の主切れ刃・さらい刃

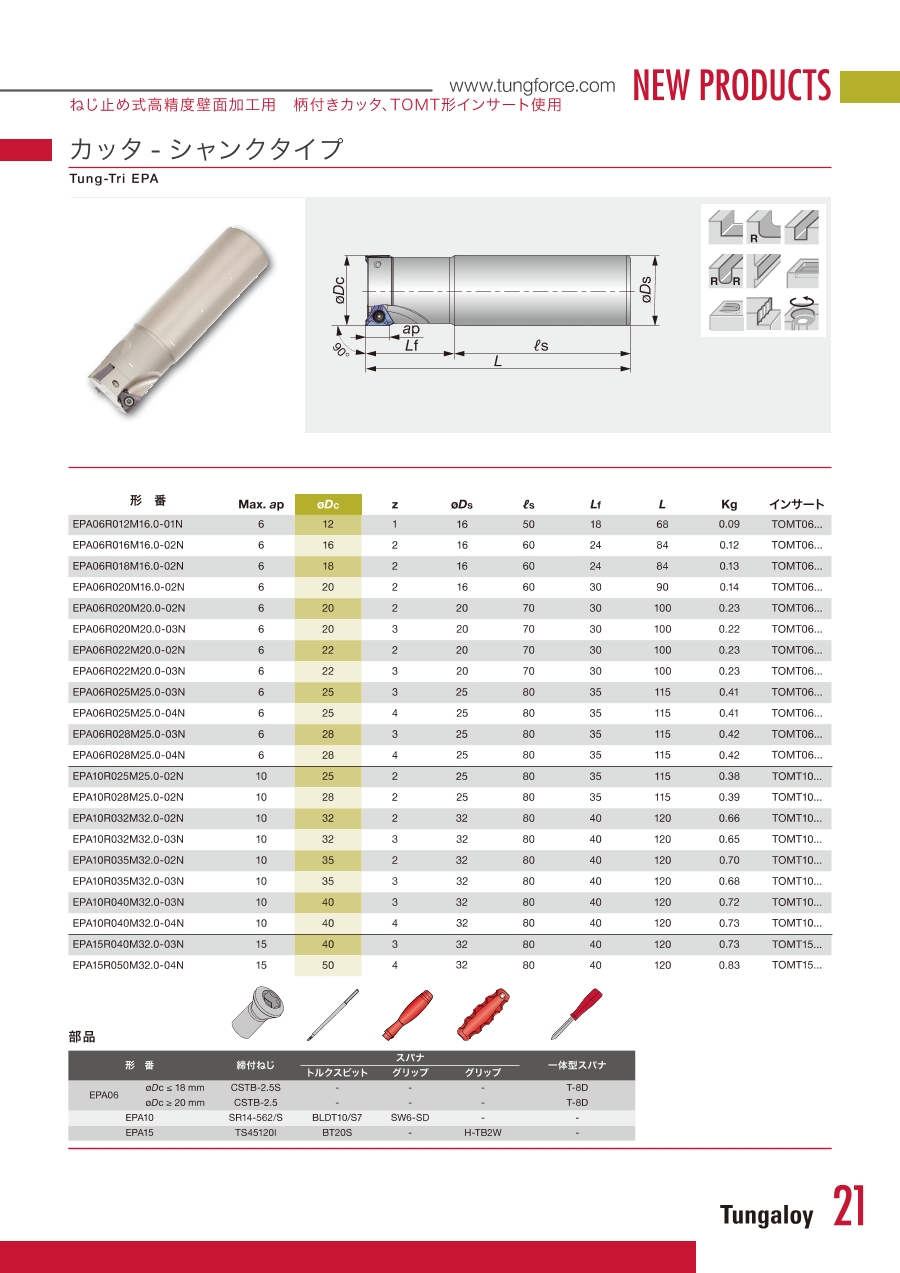

寸法図

形番	Max. ap	φDc	Kg
EPA10R025M25.0-02N	10	25	0.38
EPA10R032M32.0-03N	10	32	0.65
EPA10R040M32.0-04N	10	40	0.73
EPA15R040M32.0-03N	15	40	0.73
EPA15R050M32.0-04N	15	50	0.83

型番リスト

表示件数

型番

刃径 D

(φ)

全長 (L)

(mm)

シャンク径 (d)

(mm)

刃数

(枚)

最大切り込み深さ (Ad)

(mm)

首下長（ℓ1）

(mm)

エア穴

寸法 Lf

(mm)

適合インサート

寸法 ℓs

(mm)

寸法 ΦDc1

(mm)

トラスココード

CADデータ有無

(2D/3D)

RoHS?

最小発注数量

12	68	16	1	6	18	-	-	-	-	-	710-2127	2D/3D	10	1個
16	145	16	2	6	40	-	-	-	-	-	710-2844	2D/3D	10	1個
16	84	16	2	6	24	-	-	-	-	-	710-1953	2D/3D	10	1個
18	145	16	2	6	30	-	-	-	-	-	710-3018	2D/3D	10	1個
18	84	16	2	6	24	-	-	-	-	-	710-1961	2D/3D	10	1個
20	90	16	2	6	30	-	-	-	-	-	710-1970	2D/3D	10	1個
20	185	20	2	6	50	-	-	-	-	-	710-3531	2D/3D	10	1個
20	100	20	2	6	30	-	-	-	-	-	710-1988	2D/3D	10	1個
20	100	20	3	6	30	-	-	-	-	-	705-4718	2D/3D	10	1個
22	185	20	2	6	40	-	-	-	-	-	710-3549	2D	10	1個
22	100	20	2	6	30	-	-	-	-	-	710-1996	2D/3D	10	1個
22	100	20	3	6	30	-	-	-	-	-	710-2135	2D/3D	10	1個
25	220	25	2	6	70	-	-	-	-	-	710-3751	2D/3D	10	1個
25	115	25	3	6	35	-	-	-	-	-	710-2143	2D/3D	10	1個
25	115	25	4	6	35	-	-	-	-	-	710-2151	2D/3D	10	1個
28	220	25	2	6	40	-	-	-	-	-	710-3760	2D/3D	10	1個
28	115	25	3	6	35	-	-	-	-	-	710-2356	2D/3D	10	1個
28	115	25	4	6	35	-	-	-	-	-	710-2364	2D/3D	10	1個
25	220	25	2	10	70	-	-	-	-	-	710-3794	2D/3D	10	1個
25	115	25	2	10	35	なし	35	TOMT10040～PDER-MJ	80	25	710-2372	2D/3D	-	1個
28	220	25	2	10	35	-	-	-	-	-	710-3778	2D/3D	10	1個
28	115	25	2	10	35	-	-	-	-	-	710-2160	2D/3D	10	1個
32	255	32	2	10	80	-	-	-	-	-	710-3859	2D/3D	10	1個
32	120	32	2	10	40	-	-	-	-	-	710-2674	2D/3D	10	1個
32	120	32	3	10	40	なし	40	TOMT10040～PDER-MJ	80	32	705-4726	2D/3D	-	1個
35	255	32	2	10	40	-	-	-	-	-	710-3867	2D/3D	10	1個
35	120	32	2	10	40	-	-	-	-	-	710-2381	2D/3D	10	1個
35	120	32	3	10	40	-	-	-	-	-	710-2399	2D/3D	10	1個
40	255	32	2	10	50	-	-	-	-	-	710-3841	2D/3D	10	1個
40	120	32	3	10	40	-	-	-	-	-	710-2402	2D/3D	10	1個
40	120	32	4	15	40	なし	40	TOMT10040～PDER-MJ	80	40	705-4734	2D/3D	-	1個
40	255	32	2	15	50	-	-	-	-	-	710-3875	2D/3D	10	1個
40	120	32	3	15	40	なし	40	TOMT15060～PDER-MJ	80	40	710-2682	2D/3D	-	1個
50	120	32	4	15	40	なし	40	TOMT15060～PDER-MJ	80	50	705-4742	2D/3D	-	1個
50	360	42	2	15	50	-	-	-	-	-	710-4049	2D/3D	10	1個

通常単価(税別) (税込単価)	通常出荷日

18,840円 ( 20,724円 )	1日目
25,700円 ( 28,270円 )	1日目
24,020円 ( 26,422円 )	1日目
25,700円 ( 28,270円 )	1日目
24,020円 ( 26,422円 )	1日目
29,350円 ( 32,285円 )	1日目
31,470円 ( 34,617円 )	1日目
29,350円 ( 32,285円 )	1日目
31,470円 ( 34,617円 )	1日目
31,470円 ( 34,617円 )	1日目
29,350円 ( 32,285円 )	1日目
31,470円 ( 34,617円 )	1日目
38,110円 ( 41,921円 )	1日目
36,290円 ( 39,919円 )	1日目
38,990円 ( 42,889円 )	1日目
38,110円 ( 41,921円 )	1日目
36,290円 ( 39,919円 )	1日目
38,990円 ( 42,889円 )	1日目
32,050円 ( 35,255円 )	1日目
28,990円 ( 31,889円 )	1日目
32,050円 ( 35,255円 )	1日目
28,990円 ( 31,889円 )	1日目
35,190円 ( 38,709円 )	1日目
32,200円 ( 35,420円 )	1日目
34,390円 ( 37,829円 )	在庫品1日目当日出荷可能
35,190円 ( 38,709円 )	1日目
32,200円 ( 35,420円 )	1日目
35,190円 ( 38,709円 )	1日目
36,360円 ( 39,996円 )	1日目
35,190円 ( 38,709円 )	1日目
37,530円 ( 41,283円 )	1日目
39,420円 ( 43,362円 )	1日目
37,820円 ( 41,602円 )	1日目
45,060円 ( 49,566円 )	1日目
41,400円 ( 45,540円 )	1日目

詳細情報

基本情報

基本情報

ねじ止め式直角肩加工用柄付きカッタリード角：90°。
【特長】
・3コーナインサート採用。
・独自の逃げ面形状で、加工中のビビリを抑制。
・汎用のMJ形に加え、チップスプリッタを持つNMJ形インサートを設定。
【用途】
・直角肩加工用。荒加工から仕上げ加工まで幅広く対応。

ご注意

カッタ本体には、チップは付属しておりません。
「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
