タンガロイ

ねじ止め式高送り加工用カッタ用インサート LNMU06X5ZER形

ねじ止め式高送り加工用カッタ用インサート LNMU06X5ZER形
通常単価(税別)
1,662円～1,850円
税込単価
1,828円～2,035円

両面仕様インサート 4コーナ使用可能。【特長】・MJ形、ML形ブレーカを設定。...

詳細情報を確認する
  • 形状（型番頭文字）
    L(長方形)
  • 逃げ角
    N(0°）
  • 利用可能コーナー数
    4
  • 材種分類
    コーティング
  • 精度
    M
  • 寸法 A (mm)
    6
  • 寸法 B (mm)
    12
  • 寸法 T (mm)
    7
  • 寸法 rε (mm)
    2

ご注意

  • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。
未確定：候補が11型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

新世代の超高送りカッタ

低抵抗切れ刃と多刃設計により驚異的な高能率加工を実現！
充実したラインナップは多種多様な加工に対応します。

ネガタイプインサートの常識を超える低切削抵抗でびびりを抑制

主軸負荷比較

ねじ止め式高送り加工用カッタ用インサート LNMU06X5ZER形 低抵抗ブレーカ比較
様々な加工に対応するラインナップ

用途に応じて選べるチップブレーカ

ねじ止め式高送り加工用カッタ用インサート LNMU06X5ZER形 チップブレーカ種類
E/TXN06用

E／TXN06用

性能・試験情報

高能率加工の秘訣

切りくずをスムーズに排出し、噛み込みを抑制

ねじ止め式高送り加工用カッタ用インサート LNMU06X5ZER形 高能率加工の秘訣

加工事例

ねじ止め式高送り加工用カッタ用インサート LNMU06X5ZER形 加工事例3



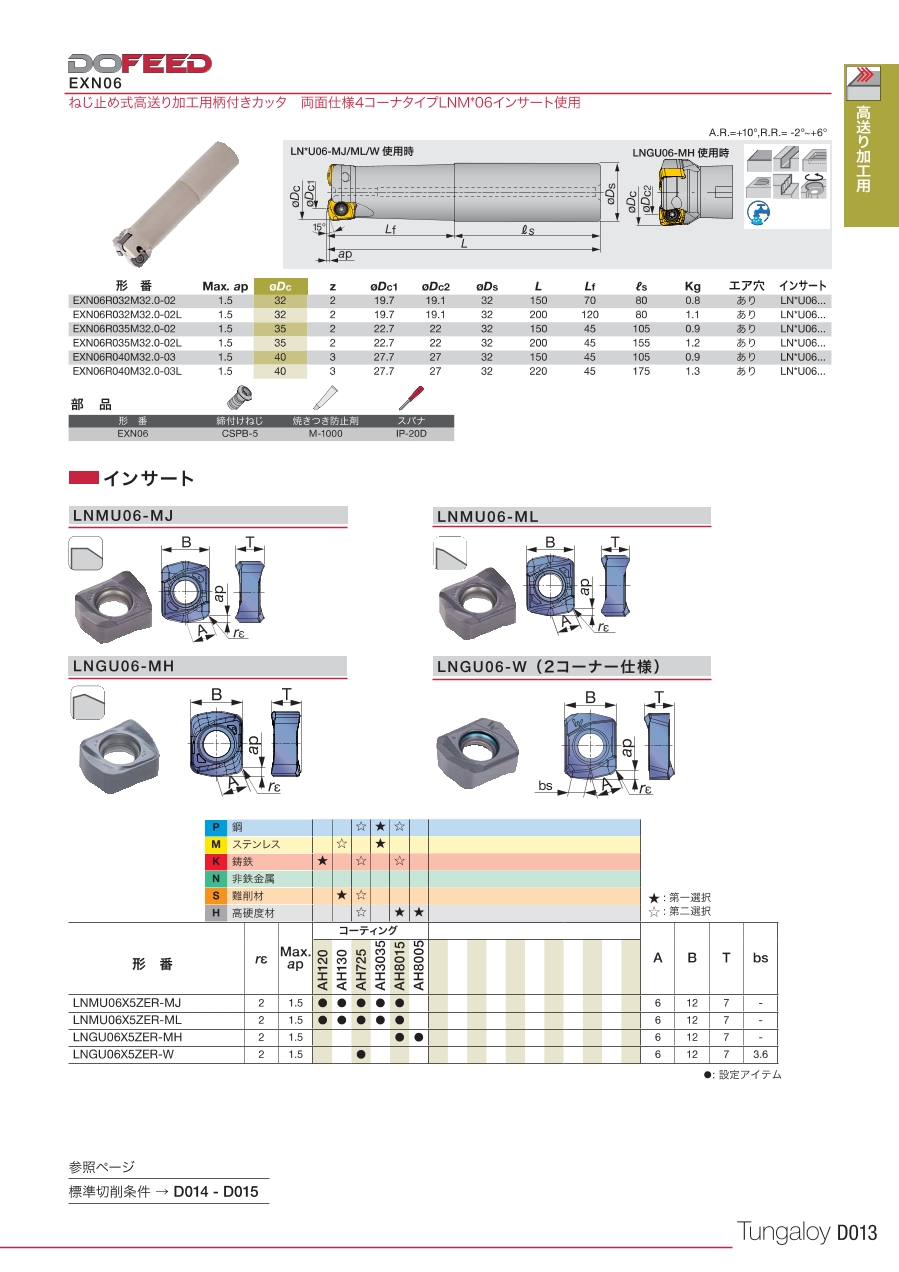

外形図

ねじ止め式高送り加工用カッタ用インサート LNMU06X5ZER形 外形図1

LNMU06-MJ

ねじ止め式高送り加工用カッタ用インサート LNMU06X5ZER形 外形図2

LNMU06-ML

使用方法・使用事例

ねじ止め式高送り加工用カッタ用インサート LNMU06X5ZER形 使用例

加工形態



推奨切削条件

推奨切削条件表

ねじ止め式高送り加工用カッタ用インサート LNMU06X5ZER形 切削条件表
  • 溝加工やポケット加工などの切りくずが滞留しやすい場合には、切りくず噛み込みを防止するためにエアブローを用いて切りくずを除去してください。
  • 工具の突き出し長さは必要最小限にしてください。突き出しが長い場合には、びびりが発生しやすくなりますので、回転速度と送り速度を下げてご使用ください。

適用被削材

ねじ止め式高送り加工用カッタ用インサート LNMU06X5ZER形 関連画像1

★：第一選択／☆：第二選択／●：設定アイテム

選定サポート情報

小径から大径までフルカバーするボディラインナップ

ねじ止め式高送り加工用カッタ用インサート LNMU06X5ZER形 関連画像2

注意・禁止事項

使用上の注意

標準シャンクとロングシャンクの使い分け

切削条件（Vc、fz、ap）は、標準シャンクを100%とした場合、ロングシャンクは70%程度に下げて使用して下さい。

  • 工具径：DCX=φ32～40mm
  • 被削材：S55C（200HB）
  • 首下長さのL/D比
    標準：L/D≦3
    ロング：L/D=4程度
ねじ止め式高送り加工用カッタ用インサート LNMU06X5ZER形 関連画像5

プログラム上の刃先形状

通常のプログラム作成時のコーナRはR3で設定して下さい。これよりも大きなRで設定すると喰い込みが発生します。
プログラム作成時の設定コーナRにおける削り残し量（t1）と喰い込み量（t2）を下表に示します。

ねじ止め式高送り加工用カッタ用インサート LNMU06X5ZER形 関連画像6

LNMU06-MJ／ML使用時

最大切込み
APMX
（mm）		コーナ半径
RE		LE
（mm）		プログラム作成時の
コーナ半径：
RPG		削り残し量
t1（mm）		喰い込み量
t2（mm）
1.52.06.02.01.0-
3.00.77-
4.00.540.26

LNGU06-MH使用時

最大切込み
APMX
（mm）		コーナ半径
RE		LE
（mm）		プログラム作成時の
コーナ半径：
RPG		削り残し量
t1（mm）		喰い込み量
t2（mm）
1.52.06.02.00.9-
3.00.66-
4.00.410.26

※上記の値は各最大値を示します。

型番リスト

表示件数
  • 1
    • 型番
    LNMU06X5ZER-MJ-AH120
    LNMU06X5ZER-MJ-AH130
    LNMU06X5ZER-MJ-AH3035
    LNMU06X5ZER-MJ-AH3225
    LNMU06X5ZER-MJ-AH725
    LNMU06X5ZER-MJ-AH8015
    LNMU06X5ZER-ML-AH120
    LNMU06X5ZER-ML-AH130
    LNMU06X5ZER-ML-AH3225
    LNMU06X5ZER-ML-AH725
    LNMU06X5ZER-ML-AH8015

    被削材

    材種

    ブレーカ種類

    トラスココード

    CADデータ有無

    (2D/3D)

    		最小発注数量
    鋼 / ステンレス鋼 / 鋳鉄 / 難削材
    AH120
    MJ
    704-3775
    3D
    10個
    鋼 / ステンレス鋼
    AH130
    MJ
    704-3783
    3D
    10個
    鋼 / 高硬度材
    AH3035
    MJ
    709-0528
    3D
    10個
    鋼 / ステンレス鋼
    AH3225
    MJ
    -
    -
    10個
    鋼 / ステンレス鋼 / 鋳鉄 / 難削材
    AH725
    MJ
    704-3791
    2D／3D
    10個
    鋼 / ステンレス鋼 / 鋳鉄 / 難削材 / 高硬度材
    AH8015
    MJ
    -
    2D／3D
    10個
    鋼 / ステンレス鋼 / 鋳鉄 / 難削材
    AH120
    ML
    704-3805
    3D
    10個
    鋼 / ステンレス鋼
    AH130
    ML
    704-3813
    3D
    10個
    鋼 / ステンレス鋼
    AH3225
    ML
    -
    -
    10個
    鋼 / ステンレス鋼 / 鋳鉄 / 難削材
    AH725
    ML
    704-3821
    3D
    10個
    鋼 / ステンレス鋼 / 鋳鉄 / 難削材 / 高硬度材
    AH8015
    ML
    -
    2D／3D
    10個
    通常単価(税別) (税込単価)
    通常出荷日
    1,800円
    ( 1,980円 )
    1日目
    1,800円
    ( 1,980円 )
    1日目
    1,662円
    ( 1,828円 )
    5日目
    1,850円
    ( 2,035円 )
    1日目
    1,800円
    ( 1,980円 )
    1日目
    1,800円
    ( 1,980円 )
    1日目
    1,800円
    ( 1,980円 )
    1日目
    1,800円
    ( 1,980円 )
    1日目
    1,850円
    ( 2,035円 )
    1日目
    1,800円
    ( 1,980円 )
    1日目
    1,800円
    ( 1,980円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    両面仕様インサート 4コーナ使用可能。
    【特長】
    ・MJ形、ML形ブレーカを設定。設定材種：AH120、AH725、AH3035等
    ・超高送りカッタDoFeed TXN/EXN06形用インサート
    ・MJ形：汎用。切れ味と強度を両立。ML形：切れ味が良く、低抵抗
    【用途】
    ・超高送り加工用

    ご注意

    • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
