外径用ホルダ A形 ネガ／ダブルクランプ式 AWLNR／L
- 通常単価(税別)
- 7,640円～8,250円
- 税込単価
- 8,404円～9,075円
アプローチ角95°のダブルクランプ式の外径用ホルダ。【特長】・クランプ形状：ダ...
詳細情報を確認する- 加工用途
- 外径 / 端面
- 適合チップ形状
- W（六角形）
- 適合チップ逃げ角
- ネガ0°（N）
- 適合チップ切れ刃長
- 06
- 切込み角
- L：95°（オフセットあり）
- クランプ方式
- ダブルクランプ(D)
- シャンク材質
- 鋼
- CADデータ有無 (2D/3D)
- 2D/3D
- 適合チップ
- WN□□0604□□
- クランプ駒
- ACP3S-E
- クランプねじ
- ACS-5W
- シート止めねじ
- CSTB-3.5
- スパナ
- T-15F
- 基準コーナーR（ノーズR）
- 0.8
- 推奨締付けトルク (N・ｍ)
- 3
- シート
- ASW322
ご注意
- ホルダ本体には、チップは付属しておりません。
- 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
- 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
- CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
未確定：候補が4型番あります。
商品情報
A形 ネガ ダブルクランプ式AWLNR／Lの仕様
A形 ネガ ダブルクランプ式 AWLNR／Lの寸法図
A形 ネガ ダブルクランプ式AWLNR／Lの外観
本図は右勝手（R）を示す。
（単位：mm）
| 形番 | R／L | h | b | L1 | L2 | h1 | f | f2 | re | Torque |
|---|---|---|---|---|---|---|---|---|---|---|
| AWLNR2020K0604-A | R | 20.0 | 20.0 | 125.0 | 27.0 | 20.00 | 25.00 | 16.00 | 0.80 | 3.0 |
| AWLNL2020K0604-A | L | 20.0 | 20.0 | 125.0 | 27.0 | 20.00 | 25.00 | 16.00 | 0.80 | 3.0 |
| AWLNR2525M0604-A | R | 25.0 | 25.0 | 150.0 | 27.0 | 25.00 | 32.00 | 23.00 | 0.80 | 3.0 |
| AWLNL2525M0604-A | L | 25.0 | 25.0 | 150.0 | 27.0 | 25.00 | 32.00 | 23.00 | 0.80 | 3.0 |
トルク：推奨締付トルク（N・m）。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,640円 ( 8,404円 ) | 1日目 |
8,250円 ( 9,075円 ) | 1日目 |
7,640円 ( 8,404円 ) | 1日目 |
8,250円 ( 9,075円 ) | 1日目 |
詳細情報
基本情報
アプローチ角95°のダブルクランプ式の外径用ホルダ。
【特長】
・クランプ形状：ダブルクランプ。
・すくい角：ネガ。
ご注意
- ホルダ本体には、チップは付属しておりません。
- 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
- 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
- CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

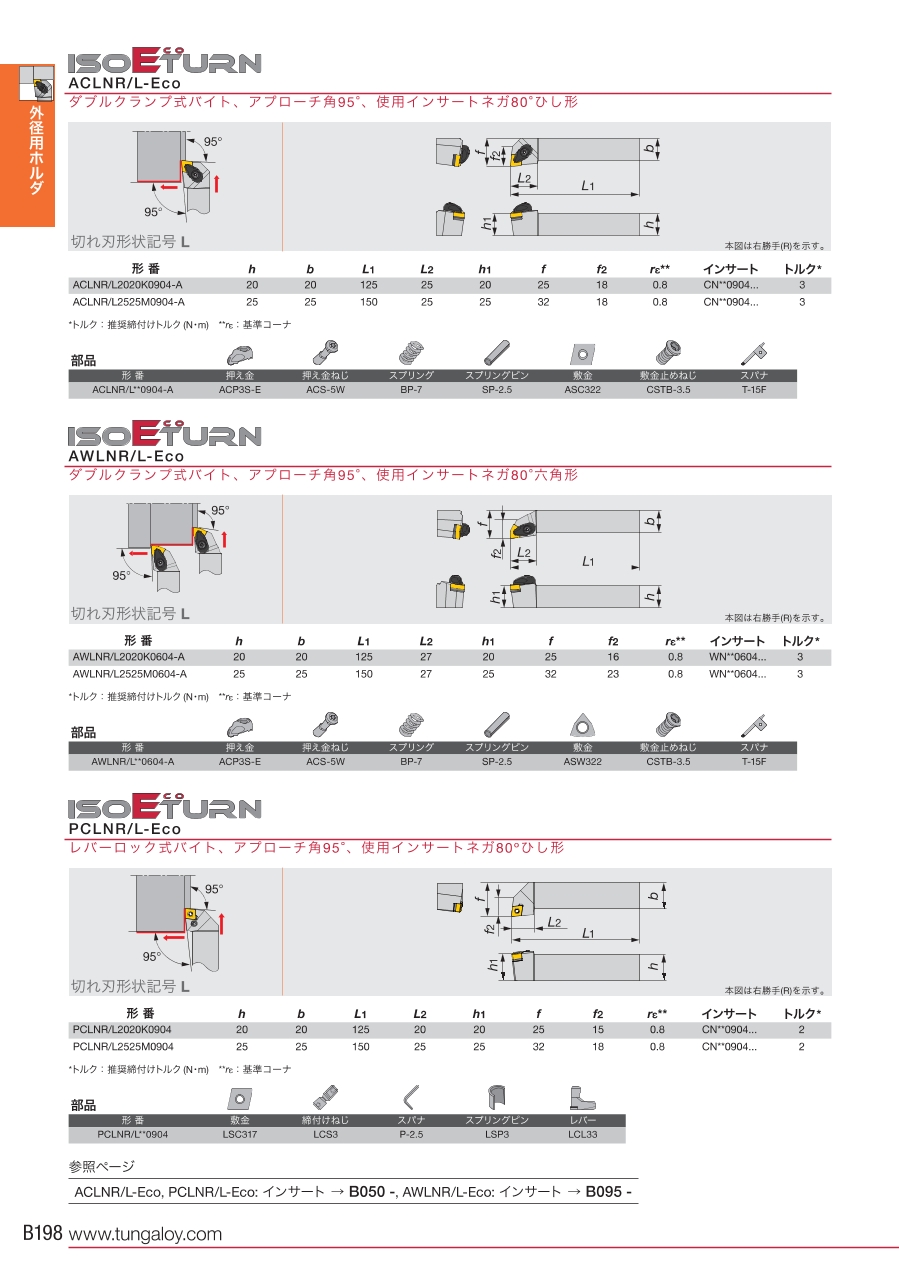

カタログ
