新潟精機（SK）

超硬ピンゲージ 単品 TAAシリーズ 0.01mmとび

超硬ピンゲージ 単品 TAAシリーズ 0.01mmとび
  • 一部SALE 2026/03/31まで
  • 数量スライド割引
  • 一部当日出荷可能
通常単価(税別)
4,453円～20,198円特別価格
税込単価
4,898円～22,218円特別価格

耐久性抜群で熱膨張に強く、ゲージ管理が容易な、JCSS校正も可能なピンゲージ。...

詳細情報を確認する
  • 寸法区分 (mmとび)
    0.01
  • 材質
    超硬
  • 単品/セット
    単品

ご注意

  • 校正証明書は付属していません。校正証明書が必要な場合は、下記「関連商品一覧」をご覧ください。
  • 商品画像は一例です。型番により寸法や印字などが異なります。
  • JCSS校正が必要な場合は下記「新規ご注文商品のJCSS校正ご依頼手順」をご覧ください。
  • 1本単位（単品）の販売です。
未確定：候補が1,351型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

型番リスト

表示件数
  • 1
  • 2
  • 3
  • 4
  • 5
    • ...
    23
  • 次へ
    • 型番
    TAA-0.50
    TAA-0.51
    TAA-0.52
    TAA-0.53
    TAA-0.54
    TAA-0.55
    TAA-0.56
    TAA-0.57
    TAA-0.58
    TAA-0.59
    TAA-0.60
    TAA-0.61
    TAA-0.62
    TAA-0.63
    TAA-0.64
    TAA-0.65
    TAA-0.66
    TAA-0.67
    TAA-0.68
    TAA-0.69
    TAA-0.70
    TAA-0.71
    TAA-0.72
    TAA-0.73
    TAA-0.74
    TAA-0.75
    TAA-0.76
    TAA-0.77
    TAA-0.78
    TAA-0.79
    TAA-0.80
    TAA-0.81
    TAA-0.82
    TAA-0.83
    TAA-0.84
    TAA-0.85
    TAA-0.86
    TAA-0.87
    TAA-0.88
    TAA-0.89
    TAA-0.90
    TAA-0.91
    TAA-0.92
    TAA-0.93
    TAA-0.94
    TAA-0.95
    TAA-0.96
    TAA-0.97
    TAA-0.98
    TAA-0.99
    TAA-1.00
    TAA-1.01
    TAA-1.02
    TAA-1.03
    TAA-1.04
    TAA-1.05
    TAA-1.06
    TAA-1.07
    TAA-1.08
    TAA-1.09

    呼び寸法（単品）

    (mm)

    径精度（許容差）

    (μm)

    長さ

    (mm)

    真円度

    (μm)

    		最小発注数量
    0.5
    ±1
    30
    0.8
    1個
    0.51
    ±1
    30
    0.8
    1個
    0.52
    ±1
    30
    0.8
    1個
    0.53
    ±1
    30
    0.8
    1個
    0.54
    ±1
    30
    0.8
    1個
    0.55
    ±1
    30
    0.8
    1個
    0.56
    ±1
    30
    0.8
    1個
    0.57
    ±1
    30
    0.8
    1個
    0.58
    ±1
    30
    0.8
    1個
    0.59
    ±1
    30
    0.8
    1個
    0.6
    ±1
    30
    0.8
    1個
    0.61
    ±1
    30
    0.8
    1個
    0.62
    ±1
    30
    0.8
    1個
    0.63
    ±1
    30
    0.8
    1個
    0.64
    ±1
    30
    0.8
    1個
    0.65
    ±1
    30
    0.8
    1個
    0.66
    ±1
    30
    0.8
    1個
    0.67
    ±1
    30
    0.8
    1個
    0.68
    ±1
    30
    0.8
    1個
    0.69
    ±1
    30
    0.8
    1個
    0.7
    ±1
    30
    0.8
    1個
    0.71
    ±1
    30
    0.8
    1個
    0.72
    ±1
    30
    0.8
    1個
    0.73
    ±1
    30
    0.8
    1個
    0.74
    ±1
    30
    0.8
    1個
    0.75
    ±1
    30
    0.8
    1個
    0.76
    ±1
    30
    0.8
    1個
    0.77
    ±1
    30
    0.8
    1個
    0.78
    ±1
    30
    0.8
    1個
    0.79
    ±1
    30
    0.8
    1個
    0.8
    ±1
    30
    0.8
    1個
    0.81
    ±1
    30
    0.8
    1個
    0.82
    ±1
    30
    0.8
    1個
    0.83
    ±1
    30
    0.8
    1個
    0.84
    ±1
    30
    0.8
    1個
    0.85
    ±1
    30
    0.8
    1個
    0.86
    ±1
    30
    0.8
    1個
    0.87
    ±1
    30
    0.8
    1個
    0.88
    ±1
    30
    0.8
    1個
    0.89
    ±1
    30
    0.8
    1個
    0.9
    ±1
    30
    0.8
    1個
    0.91
    ±1
    30
    0.8
    1個
    0.92
    ±1
    30
    0.8
    1個
    0.93
    ±1
    30
    0.8
    1個
    0.94
    ±1
    30
    0.8
    1個
    0.95
    ±1
    30
    0.8
    1個
    0.96
    ±1
    30
    0.8
    1個
    0.97
    ±1
    30
    0.8
    1個
    0.98
    ±1
    30
    0.8
    1個
    0.99
    ±1
    30
    0.8
    1個
    1
    ±1
    38
    0.8
    1個
    1.01
    ±1
    38
    0.8
    1個
    1.02
    ±1
    38
    0.8
    1個
    1.03
    ±1
    38
    0.8
    1個
    1.04
    ±1
    38
    0.8
    1個
    1.05
    ±1
    38
    0.8
    1個
    1.06
    ±1
    38
    0.8
    1個
    1.07
    ±1
    38
    0.8
    1個
    1.08
    ±1
    38
    0.8
    1個
    1.09
    ±1
    38
    0.8
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5,250円
    ( 5,775円 )
    2日目
    6,238円5,428円
    ( 5,971円 )
    2日目
    6,238円5,428円
    ( 5,971円 )
    2日目
    6,238円5,428円
    ( 5,971円 )
    2日目
    6,238円5,428円
    ( 5,971円 )
    2日目
    5,250円
    ( 5,775円 )
    2日目
    6,238円5,428円
    ( 5,971円 )
    2日目
    6,238円5,428円
    ( 5,971円 )
    2日目
    6,238円5,428円
    ( 5,971円 )
    2日目
    6,758円5,428円
    ( 5,971円 )
    2日目
    5,250円
    ( 5,775円 )
    2日目
    6,238円5,428円
    ( 5,971円 )
    2日目
    6,238円5,428円
    ( 5,971円 )
    2日目
    6,238円5,428円
    ( 5,971円 )
    2日目
    6,238円5,428円
    ( 5,971円 )
    2日目
    6,238円5,428円
    ( 5,971円 )
    2日目
    6,238円5,428円
    ( 5,971円 )
    2日目
    6,238円5,428円
    ( 5,971円 )
    2日目
    6,238円5,428円
    ( 5,971円 )
    2日目
    6,758円5,428円
    ( 5,971円 )
    2日目
    6,238円5,428円
    ( 5,971円 )
    2日目
    6,758円5,428円
    ( 5,971円 )
    2日目
    6,758円5,428円
    ( 5,971円 )
    2日目
    6,758円5,428円
    ( 5,971円 )
    2日目
    6,758円5,428円
    ( 5,971円 )
    2日目
    5,198円
    ( 5,718円 )
    2日目
    6,758円5,428円
    ( 5,971円 )
    2日目
    6,758円5,428円
    ( 5,971円 )
    2日目
    6,758円5,428円
    ( 5,971円 )
    2日目
    6,758円5,428円
    ( 5,971円 )
    2日目
    6,758円5,428円
    ( 5,971円 )
    在庫品1日目当日出荷可能
    6,758円5,428円
    ( 5,971円 )
    2日目
    6,758円5,428円
    ( 5,971円 )
    2日目
    6,758円5,428円
    ( 5,971円 )
    2日目
    6,238円5,428円
    ( 5,971円 )
    2日目
    6,758円5,428円
    ( 5,971円 )
    2日目
    6,238円5,428円
    ( 5,971円 )
    2日目
    6,758円5,428円
    ( 5,971円 )
    2日目
    6,758円5,428円
    ( 5,971円 )
    2日目
    6,758円5,428円
    ( 5,971円 )
    2日目
    6,758円5,428円
    ( 5,971円 )
    2日目
    6,758円5,428円
    ( 5,971円 )
    2日目
    6,758円5,428円
    ( 5,971円 )
    2日目
    6,758円5,428円
    ( 5,971円 )
    2日目
    6,238円5,428円
    ( 5,971円 )
    2日目
    6,238円5,428円
    ( 5,971円 )
    2日目
    6,238円5,428円
    ( 5,971円 )
    2日目
    6,238円5,428円
    ( 5,971円 )
    2日目
    5,250円
    ( 5,775円 )
    2日目
    5,198円
    ( 5,718円 )
    2日目
    4,497円
    ( 4,947円 )
    在庫品1日目当日出荷可能
    4,497円
    ( 4,947円 )
    2日目
    5,790円4,650円
    ( 5,115円 )
    2日目
    5,790円4,650円
    ( 5,115円 )
    2日目
    5,344円4,650円
    ( 5,115円 )
    2日目
    5,344円4,650円
    ( 5,115円 )
    2日目
    5,790円4,650円
    ( 5,115円 )
    2日目
    5,790円4,650円
    ( 5,115円 )
    2日目
    5,344円4,650円
    ( 5,115円 )
    2日目
    5,344円4,650円
    ( 5,115円 )
    2日目
  • 1
  • 2
  • 3
  • 4
  • 5
    • ...
    23
  • 次へ

    • 詳細情報

    基本情報

    耐久性抜群で熱膨張に強く、ゲージ管理が容易な、JCSS校正も可能なピンゲージ。
    JCSS校正のご注文方法は下記「新規ご注文商品のJCSS校正ご依頼手順」をご覧ください。
    【特長】
    ・耐磨耗性に優れ、寿命が鋼の約20倍～30倍は長持ちするので経済的（ホーニング作業の場合などでは100倍）。
    ・熱膨張係数が小さい（鋼の1/2、5×10^-6/K）ので温度による影響が少ない。
    ・高硬度のため、表面にキズがつく心配がない。
    ・折れても寸法変化がない（折れ口・曲がりのふくれ上がりがない）。
    ・ゲージ管理が容易（ゲージの定期検査の間隔が長くなるので経済的です）。
    ・1.00mm以上は、ピンゲージに呼び寸法を印字してあります。
    ・合格証付。
    ・表面は鏡面ラップ仕上。
    【主な用途】
    ・穴径の測定
    ・マイクロメーター、ノギスなどの検査

    ご注意

    • 校正証明書は付属していません。校正証明書が必要な場合は、下記「関連商品一覧」をご覧ください。
    • 商品画像は一例です。型番により寸法や印字などが異なります。
    • JCSS校正が必要な場合は下記「新規ご注文商品のJCSS校正ご依頼手順」をご覧ください。
    • 1本単位（単品）の販売です。

    商品仕様

    関連商品一覧

    校正証明書類3点セット販売単位リンク
    なし単品本ページ
    付属超硬ピンゲージ 単品 TAAシリーズ 0.01mmとび（校正証明書類3点付）
    なしセット超硬ピンゲージ セット TAAシリーズ

    INDEX

    製品の基本仕様・特長

    使用方法・使用事例

    性質・性能情報

    注意・禁止事項



    製品特長・仕様

    製品の基本仕様・特長

    超硬ピンゲージ単品　TAAシリーズ　0.01mmとび
    呼び寸法（mm）寸法区分（mm）長さ（mm）径精度（μm）真円度・円筒度（μm）硬度（HV）
    0.50…0.990.01とび30±10.81200
    1.00…2.9938
    3.00…10.0050
    10.01…14.00±1.51.3


    ■鋼とセラミック・超硬合金の比較

    • 耐摩耗性
    鋼：低い、セラミック 超硬合金：高い

    鋼：低い、セラミック 超硬合金：高い


    • 錆に関して
    鋼：錆やすい、セラミック 超硬合金：錆難い

    鋼：錆やすい、セラミック 超硬合金：錆難い


    • 温度による影響
    鋼：温度変化大、セラミック 超硬合金：温度変化小

    鋼：温度変化大、セラミック 超硬合金：温度変化小


    • 価格
    鋼：安い、セラミック 超硬合金：高い

    鋼：安い、セラミック 超硬合金：高い



    性質・性能情報

    -ビッカース硬さ
    （HV）    		剛性
    （GPa）    		靭性
    （GPa）    		比重
    （水に対して）    		熱膨張係数
    （10-6 K-1）    		熱伝導率
    （W/m・K）
    アルミナ18003703～43.97.232
    ジルコニア12002007～86.010.53
    超硬合金
    （G2）    		120062020165.585
    ステンレス
    （SUS304）    		45020021071841
    鋼
    （SKH）    		730
    （焼入れ）    		205110～1807.81175
    • ビッカース硬さ試験（HV）：材料表面に正四角錐状のダイヤモンド製圧子で、荷重を加えて測定する押し込み硬さの試験方法
    • 剛性（GPa）：圧縮・ずれ・ねじれなどの外力に対する、物体の変形しにくい性質
    • 靭性（GPa）：材質の粘り強さ。外力によって破壊されにくい性質
    • 比重：ある物質の質量と、それと同体積をもつ標準物質の質量との比
    • 熱膨張：温度上昇に伴って物体の長さ・体積などが増加する現象
    • 熱伝導：熱が物体中を伝わって高温部から低温部に移動する現象


    使用方法・使用事例

    使用事例

    ■測定工具の検査

    ノギスの検査

    ノギスの検査

    マイクロメータの検査

    マイクロメータの検査

    ハイトゲージの検査

    ハイトゲージの検査

    ■芯ブレ測定

    芯ブレ測定方法

    芯ブレ測定方法

    ボール盤の芯ブレ

    ボール盤の芯ブレ

    チャックの芯ブレ測定

    チャックの芯ブレ測定

    ■溝幅の測定

    溝幅の測定

    溝幅の測定

    フライス加工の溝幅測定

    フライス加工の溝幅測定

    キー溝幅など

    キー溝幅など

    ■溝の深さの測定

    溝の深さの測定

    溝の深さの測定

    ■歯溝の振れ測定

    ダイヤルゲージ測定

    ダイヤルゲージ測定

    ■V溝の平行度測定

    ダイヤルゲージ測定

    ダイヤルゲージ測定

    ■R（半径）の測定

    R（半径）の測定

    R（半径）の測定

    ■穴径の測定

    穴径の測定

    穴径の測定

    ■穴径の測定

    通り・止まりの栓ゲージとしても利用可能

    通り・止まりの栓ゲージとしても利用可能

    ■穴の芯間の測定

    穴の芯間の測定

    穴の芯間の測定

    ■穴の芯間の測定

    d1・d2：ピンゲージ径の読み、L2：マイクロメータの読み

    d1・d2：ピンゲージ径の読み、L2：マイクロメータの読み

    フライスの位置決め

    フライスの位置決め

    フライスの位置決め

    穴の位置・平行度の測定

    穴の位置・平行度の測定

    穴の位置・平行度の測定

    　
    d：ピンゲージ径、L1・L2：ダイヤルゲージの読み

    d：ピンゲージ径、L1・L2：ダイヤルゲージの読み

    　
    穴の傾き（平行）測定：R1・R2：ダイヤルゲージの読み

    穴の傾き（平行）測定：R1・R2：ダイヤルゲージの読み



    注意・禁止事項

    注意事項

    使用前のポイント

    • ゲージを使用する前は、製品をベンジンなどで洗浄、もしくは乾いたきれいな布などで防錆油、汚れをきれいに拭き取ってください。
    • 錆、傷、かえりがないか確認してください。


    使用時のポイント

    • ピンゲージの使用に際しては、まず端面のかえりや錆など使用上差し支えのある欠点の無いことを確認し、測定物との温度差を少なくしてください。
    • ピンバイスや手袋を使用して、体温によるピンゲージの膨張防止に配慮して下さい。


    使用後のポイント

    • 使用後はゲージ部を十分に清掃、ならびに塗油し、損傷の無いことを確認し、所定のケースに収納して下さい。
    • 長期保管するときは、半年に一度その異常の有無を点検し、防錆油を塗り替えて、湿度及び温度変化の少ないところに保管して下さい。

    開発者からのコメント

    ピンゲージメーカーで唯一、JCSS認証取得！


    新規ご注文商品のJCSS校正ご依頼手順



    １、ご希望の型番をご選定いただき、JCSS校正ご希望と当社窓口まで、お電話、メール、FAX等でご連絡をお願いいたします。

    　　あわせて校正証明書に記載するエンドユーザーさま会社名、ご担当者名のご連絡をお願いいたします。

    　　

    ２、弊社担当者より商品とJCSS校正費用、書類発行手数料あわせてお見積をご案内いたします。

    　　ご了承いただきましたら、専用型番を発行いたしますのでお客さまにてWEB、お電話、FAXなどでご注文をお願いいたします。

    　　※専用型番発行まで2～3営業日頂戴いたします。



    ■ご注意■

    ・JCSS校正、校正証明書発行費用・手数料、納期はご依頼いただいた商品型番によって異なります。

    納期はご依頼時期により期間が異なりますので、予めご了承いただきますようお願い申し上げます。

    ※通常の校正より精度の高い作業が必要なため最低でも30日以上お時間がかかります。


    メーカー紹介

    SKブランドについて

    SKブランド

    SKブランド

    新潟精機株式会社では、【SKブランド】というオリジナルブランドで様々な測定工具を製造・販売しております。
    そして現在、非常に多くのお客様にご愛用いただいております。
    【SKブランド】はお客様に信頼をお約束します。

    ■SKブランドの3つの優位性

    高精度
    当メーカーでは創業から半世紀、高品質の証である精度を常に追い求め、ユーザーの皆様からご愛用を得て参りました。
    その長い歴史で培ってきたノウハウと、製造ラインでの徹底管理を基に、SKブランドはこれからも高精度で有り続けます。

    優れた性能
    常日頃より、ご使用になるユーザー様の目線での製品作りを信条に、切磋琢磨を重ねております。
    SKブランドは、ユーザー様の求めるものを形にする事でご期待にお応えし、ひいては社会貢献の一端を担う存在で有りたいと願っております。

    堅牢性
    あらゆる使用シーンを想定し、様々な場面に十分耐え得る製品をご提供しております。
    SKブランドの製品は、必ずやユーザーの皆さまの体の一部となり、お役に立てるものと確信しております。

    新潟精機について

    JCSS校正事業者 登録

    JCSS校正事業者 登録

    2009年にピンゲージ業界で初めて「長さ」区分でJCSS校正事業者に登録されました。
    左記のロゴは、計量法に基づく校正事業者登録制度の標章です。
    新潟精機株式会社キャリブレーションセンターは長さ区分の登録事業者で、0232は新潟精機株式会社キャリブレーションセンターの登録番号です。
    JCSS登録事業者はISO/IEC17025を基準として登録されています。
    ※ISO/IEC17025：試験所・校正機関の能力に関する一般要求事項を規定した国際基準です。JCSS認定事業者は、すべてこの基準にしたがって認定されています。

    新JIS規格 認可

    新JIS規格 認可

    新潟精機の四日町工場（直尺・曲尺）は新JISの認可を受けております。
    工業標準化に基づくJISマーク表示制度において財団法人日本品質保証機構が規格適合したことを認証した商品
    JIS B 7516 金属製直尺
    JIS B 7534 金属製角度直尺

    ISO9001 取得

    ISO9001 取得

    新潟精機では、皆さまへ確かな品質の商品の提供を実現するため2000年にISO9001を取得、その後2008年版から2015年版に移行を完了しております。
    新潟精機は、ISOを取得したことにより、お客様の満足を第一と考え、高精度商品の開発に全社を挙げて取り組んでいます。
    （ISO9001該当事業所：本社、PT事業部、塚野目工場、須戸工場、四日町工場、リング工場、電水器工場、保内工場）

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    超硬ピンゲージ 単品 TAAシリーズ 0.01mmとびのレビュー
    4.6平均満足度：4.63件のレビュー
    検査
    4
    満足度：4.02018/10/16
    鋼よりも摩耗自体が少ないので精度保証が必要ならばこちらかと。ただ、コストが掛かるのが難点かな。
    1人が参考にしています。
    補充用に使用しています
    5
    満足度：5.02023/07/12
    検査時に使用するピンゲージをセットで揃えていましたが、紛失や劣化したサイズあったので補充用に購入しました。ホルダーを使う...もっと読む
    0人が参考にしています。
    穴径の検査で使用
    5
    満足度：5.02019/11/26
    検査をする数が多かったので、ハイスより超硬の方が良いと思い、サイト内を検索したところこの商品が出てきたので購入しました。...もっと読む
    0人が参考にしています。
    3件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    超硬ピンゲージ 単品 TAAシリーズ 0.01mmとび
    超硬ピンゲージ 単品 TAAシリーズ 0.01mmとび（校正証明書類3点付）

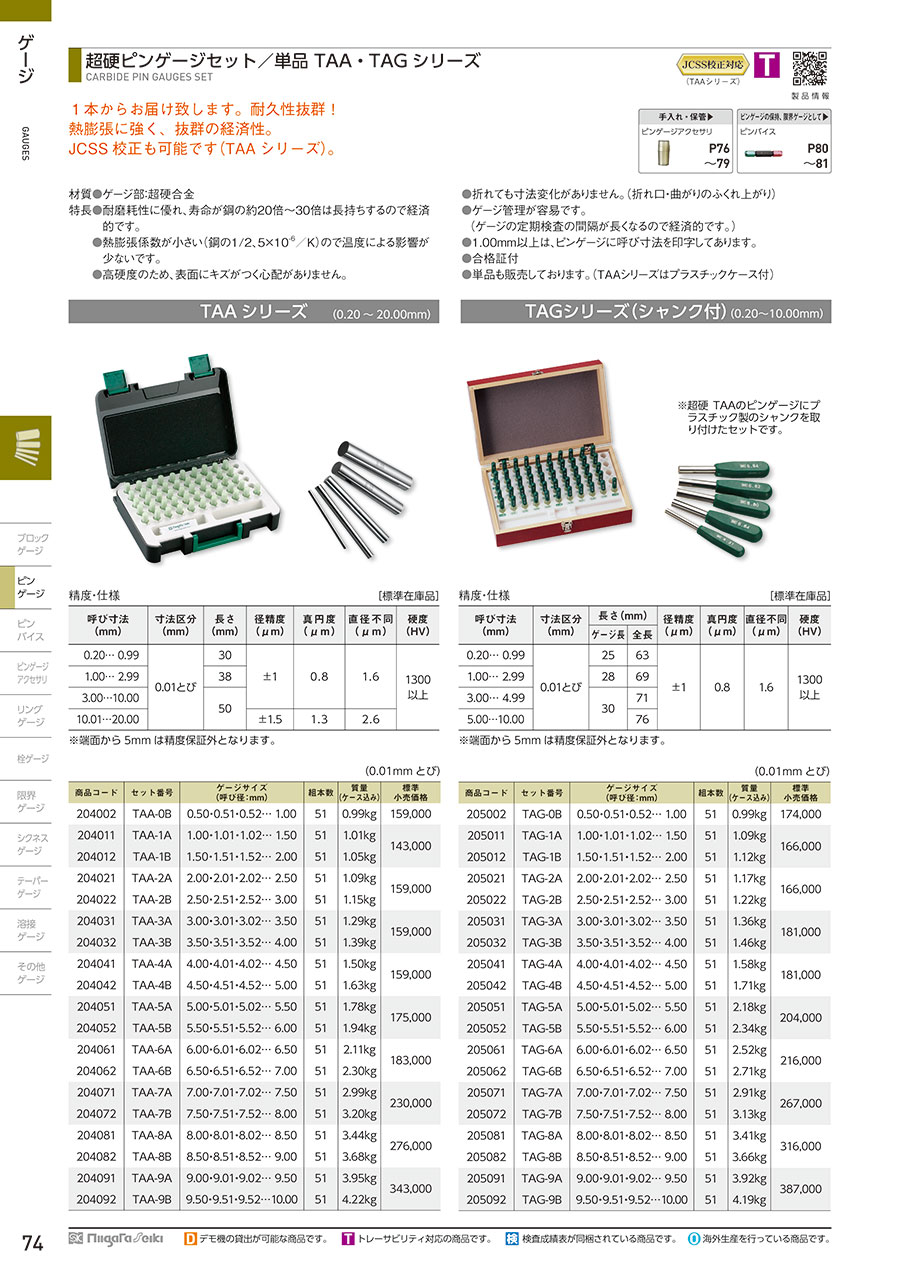

    超硬ピンゲージセット TAAシリーズ
    鋼ピンゲージ 単品 AAシリーズ 0.01mmとび
    鋼ピンゲージ 単品 AAシリーズ 0.01mmとび（校正証明書類3点付）
    鋼ピンゲージ 単品 AAシリーズ 0.001mmとび
    メーカー新潟精機（SK）新潟精機（SK）新潟精機（SK）新潟精機（SK）新潟精機（SK）新潟精機（SK）
    通常価格4,453円-9,394円 -130,886円 -1,479円 -6,581円 -1,804円 -
    通常出荷日在庫品1日目〜15日目〜19日目在庫品1日目〜15日目〜在庫品1日目〜
    寸法区分(mmとび)0.010.010.010.010.010.001
    材質超硬超硬超硬ゲージ鋼ゲージ鋼ゲージ鋼
    単品/セット単品単品セット単品単品単品
    よく一緒に購入される商品

    ピンゲージカテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    技術サポート窓口

    ツール用品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
