鋼ピンゲージ 単品 AAシリーズ 0.001mmとび

  • 一部SALE 2026/03/31まで
  • 数量スライド割引
  • 一部当日出荷可能
通常単価(税別)
1,8045,630特別価格
税込単価
1,9846,193特別価格

最もポピュラーな高精度鋼ピンゲージです。呼び径:0.001mm単位での指定(例...

詳細情報を確認する
  • 寸法区分 (mmとび)
    0.001
  • 材質
    ゲージ鋼
  • 単品/セット
    単品
  • 付属品
    プラスチックケース、合格証
  • サブゼロ処理
  • 材質詳細
    ハイス鋼(SKH-9)

ご注意

  • 1本単位(単品)での販売です。
  • 商品画像は一例です。型番により寸法や形状などが異なります。
  • 呼び径の小数点第3位が「0」の場合(例:1.050)は0.01mmとびをお選びください。掲載ページについては、下記「関連シリーズ一覧」をご覧ください。
  • 校正証明書は付属していません。校正証明書が必要な場合は、下記「関連シリーズ一覧」で紹介している校正証明書3点付ピンゲージをご検討ください。
  • JCSS校正が必要な場合は下記「新規ご注文商品のJCSS校正ご依頼手順」をご覧ください。
未確定:候補が9,050型番あります。
    数量:

    型番リスト

    表示件数

    呼び寸法(単品)

    (mm)

    径精度(許容差)

    (μm)

    長さ

    (mm)

    硬度

    直径不同

    (μm)

    真円度

    (μm)

    RoHS?最小発注数量
    0.501
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.502
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.503
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.504
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.505
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.506
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.507
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.508
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.509
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.511
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.512
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.513
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.514
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.515
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.516
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.517
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.518
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.519
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.521
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.522
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.523
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.524
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.525
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.526
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.527
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.528
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.529
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.531
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.532
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.533
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.534
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.535
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.536
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.537
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.538
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.539
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.541
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.542
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.543
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.544
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.545
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.546
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.547
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.548
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.549
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.551
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.552
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.553
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.554
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.555
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.556
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.557
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.558
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.559
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.561
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.562
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.563
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.564
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.565
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    0.566
    ±0.8
    40
    HV720
    1
    1
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    在庫品1日目当日出荷可能
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    6日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    在庫品1日目当日出荷可能
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    在庫品1日目当日出荷可能
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    6日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    5日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    6日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    2日目
    2,861
    ( 3,147 )
    1日目
    2,861
    ( 3,147 )
    2日目

    詳細情報

    基本情報

    最もポピュラーな高精度鋼ピンゲージです。
    呼び径:0.001mm単位での指定(例:0.501mm、1.105mm、10.025mm、15.005mm)の場合は、このページでお選びください。
    【特長】
    ・サブゼロ処理済。
    ・呼び径:1.000mm以上はピンゲージの呼び径が印字してあります。
    ・単品ピンゲージスタンド付きです。よく使うサイズをスタンドにセットしておくことで、探す手間を省けます。
    ・JCSS校正対応。
    【主な用途】
    ・穴径の測定
    ・溝幅の測定
    ・マイクロメーター、ノギスの検査
    【仕様】
    ・硬度:HV650以上(0.501~2.699mmはHV720以上)
    ・内容量:1本

    ご注意

    • 1本単位(単品)での販売です。
    • 商品画像は一例です。型番により寸法や形状などが異なります。
    • 呼び径の小数点第3位が「0」の場合(例:1.050)は0.01mmとびをお選びください。掲載ページについては、下記「関連シリーズ一覧」をご覧ください。
    • 校正証明書は付属していません。校正証明書が必要な場合は、下記「関連シリーズ一覧」で紹介している校正証明書3点付ピンゲージをご検討ください。
    • JCSS校正が必要な場合は下記「新規ご注文商品のJCSS校正ご依頼手順」をご覧ください。

    商品仕様

    関連シリーズ一覧

    呼び径の指定範囲指定例校正証明書類3点セット販売単位リンク
    0.05または0.06なし単品鋼ピンゲージ 単品AAシリーズ 0.05mm/0.06mm
    小数点第2位まで1.0、1.05、2.10なし鋼ピンゲージ 単品 AAシリーズ 0.01mmとび
    付属鋼ピンゲージ 単品 AAシリーズ 0.01mmとび(校正証明書類3点付)
    小数点第3位まで1.005、2.105、3.002なし本ページ
    付属鋼ピンゲージ 単品 AAシリーズ 0.001mmとび(校正証明書類3点付)
    0.01または0.005単位0.200~0.500なしセット鋼ピンゲージセット AAシリーズ

    製品特長・仕様

    製品の基本仕様・特長

    呼び寸法(mm)寸法区分(mm)長さ(mm)径精度(μm)真円度・円筒度(μm)硬度(HV)
    0.05…0.090.01とび5~10±0.50.5650以上
    0.10…0.1940±0.8
    0.200…0.9990.001とび
    1.000…10.00050
    10.01-20.000.01とび±1.50.8
    20.01-30.00±21.6
    30.01-41.00-±33.0
    • ※ 30.01~41.00は受注生産品

    型番ゲージサイズ(呼び径:mm)組本数付属ピンバイス
    AA-000.06 ・ 0.07 ・ 0.08 …… 0.29024
    AA-0A0.200 ・ 0.210 ・ 0.220 …… 0.50031APV-0A
    AA-0B0.500 ・ 0.510 ・ 0.520 …… 1.00051APV-0B
    AA-1A1.000 ・ 1.010 ・ 1.020 …… 1.50051APV-1A
    AA-1B1.500 ・ 1.510 ・ 1.520 …… 2.00051APV-1B
    AA-2A2.000 ・ 2.010 ・ 2.020 …… 2.50051APV-2A
    AA-2B2.500 ・ 2.510 ・ 2.520 …… 3.00051APV-2B
    AA-3A3.000 ・ 3.010 ・ 3.020 …… 3.50051APV-3A
    AA-3B3.500 ・ 3.510 ・ 3.520 …… 4.00051APV-3B
    AA-4A4.000 ・ 4.010 ・ 4.020 …… 4.50051APV-4A
    AA-4B4.500 ・ 4.510 ・ 4.520 …… 5.00051APV-4B
    AA-5A5.000 ・ 5.010 ・ 5.020 …… 5.50051APV-5A
    AA-5B5.500 ・ 5.510 ・ 5.520 …… 6.00051APV-5B
    AA-6A6.000 ・ 6.010 ・ 6.020 …… 6.50051APV-6A
    AA-6B6.500 ・ 6.510 ・ 6.520 …… 7.00051APV-6B
    AA-7A7.000 ・ 7.010 ・ 7.020 …… 7.50051APV-7A
    AA-7B7.500 ・ 7.510 ・ 7.520 …… 8.00051APV-7B
    AA-8A8.000 ・ 8.010 ・ 8.020 …… 8.50051APV-8A
    AA-8B8.500 ・ 8.510 ・ 8.520 …… 9.00051APV-8B
    AA-9A9.000 ・ 9.010 ・ 9.020 …… 9.50051APV-9A
    AA-9B9.500 ・ 9.510 ・ 9.520 …… 10.00051APV-9B
    AA-10A10.000 ・ 10.01 ・ 10.02 …… 10.5051
    AA-10B10.50 ・ 10.51 ・ 10.52 …… 11.0051
    AA-11A11.00 ・ 11.01 ・ 11.02 …… 11.5051
    AA-11B11.50 ・ 11.51 ・ 11.52 …… 12.0051
    AA-12A12.00 ・ 12.01 ・ 12.02 …… 12.5051
    AA-12B12.50 ・ 12.51 ・ 12.52 …… 13.0051
    AA-13A13.00 ・ 13.01 ・ 13.02 …… 13.5051
    AA-13B13.50 ・ 13.51 ・ 13.52 …… 14.0051
    AA-14A14.00 ・ 14.01 ・ 14.02 …… 14.5051
    AA-14B14.50 ・ 14.51 ・ 14.52 …… 15.0051
    AA-15A15.00 ・ 15.01 ・ 15.02 …… 15.5051
    AA-15B15.50 ・ 15.51 ・ 15.52 …… 16.0051
    AA-16A16.00 ・ 16.01 ・ 16.02 …… 16.5051
    AA-16B16.50 ・ 16.51 ・ 16.52 …… 17.0051
    AA-17A17.00 ・ 17.01 ・ 17.02 …… 17.5051
    AA-17B17.50 ・ 17.51 ・ 17.52 …… 18.0051
    AA-18A18.00 ・ 18.01 ・ 18.02 …… 18.5051
    AA-18B18.50 ・ 18.51 ・ 18.52 …… 19.0051
    AA-19A19.00 ・ 19.01 ・ 19.02 …… 19.5051
    AA-19B19.50 ・ 19.51 ・ 19.52 …… 20.0051
    セット番号ゲージサイズ(呼び径:mm)組本数付属ピンバイス
    AA-0E0.500 ・ 0.505 ・ 0.510 …… 0.75051PV-0B
    AA-0F0.750 ・ 0.755 ・ 0.760 …… 1.00051PV-0B
    AA-1C1.000 ・ 1.005 ・ 1.010 …… 1.25051PV-1A
    AA-1D1.250 ・ 1.255 ・ 1.260 …… 1.50051PV-1A
    AA-1E1.500 ・ 1.505 ・ 1.510 …… 1.75051PV-1B
    AA-1F1.750 ・ 1.755 ・ 1.760 …… 2.00051PV-1B
    AA-2C2.000 ・ 2.005 ・ 2.010 …… 2.25051PV-2A
    AA-2D2.250 ・ 2.255 ・ 2.260 …… 2.50051PV-2A
    AA-2E2.500 ・ 2.505 ・ 2.510 …… 2.75051PV-2B
    AA-2F2.750 ・ 2.755 ・ 2.760 …… 3.00051PV-2B
    AA-3C3.000 ・ 3.005 ・ 3.010 …… 3.25051PV-3A
    AA-3D3.250 ・ 3.255 ・ 3.260 …… 3.50051PV-3A
    AA-3E3.500 ・ 3.505 ・ 3.510 …… 3.75051PV-3B
    AA-3F3.750 ・ 3.755 ・ 3.760 …… 4.00051PV-3B
    AA-4C4.000 ・ 4.005 ・ 4.010 …… 4.25051PV-4A
    AA-4D4.250 ・ 4.255 ・ 4.260 …… 4.50051PV-4A
    AA-4E4.500 ・ 4.505 ・ 4.510 …… 4.75051PV-4B
    AA-4F4.750 ・ 4.755 ・ 4.760 …… 5.00051PV-4B
    AA-5C5.000 ・ 5.005 ・ 5.010 …… 5.25051PV-5A
    AA-5D5.250 ・ 5.255 ・ 5.260 …… 5.50051PV-5A
    AA-5E5.500 ・ 5.505 ・ 5.510 …… 5.75051PV-5B
    AA-5F5.750 ・ 5.755 ・ 5.760 …… 6.00051PV-5B
    AA-6C6.000 ・ 6.005 ・ 6.010 …… 6.25051PV-6A
    AA-6D6.250 ・ 6.255 ・ 6.260 …… 6.50051PV-6A
    AA-6E6.500 ・ 6.505 ・ 6.510 …… 6.75051PV-6B
    AA-6F6.750 ・ 6.755 ・ 6.760 …… 7.00051PV-6B
    AA-7C7.000 ・ 7.005 ・ 7.010 …… 7.25051
    AA-7D7.250 ・ 7.255 ・ 7.260 …… 7.50051
    AA-7E7.500 ・ 7.505 ・ 7.510 …… 7.75051
    AA-7F7.750 ・ 7.755 ・ 7.760 …… 8.00051
    AA-8C8.000 ・ 8.005 ・ 8.010 …… 8.25051
    AA-8D8.250 ・ 8.255 ・ 8.260 …… 8.50051
    AA-8E8.500 ・ 8.505 ・ 8.510 …… 8.75051
    AA-8F8.750 ・ 8.755 ・ 8.760 …… 9.00051
    AA-9C9.000 ・ 9.005 ・ 9.010 …… 9.25051
    AA-9D9.250 ・ 9.255 ・ 9.260 …… 9.50051
    AA-9E9.500 ・ 9.505 ・ 9.510 …… 9.75051
    AA-9F9.750 ・ 9.755 ・ 9.760 …… 10.00051

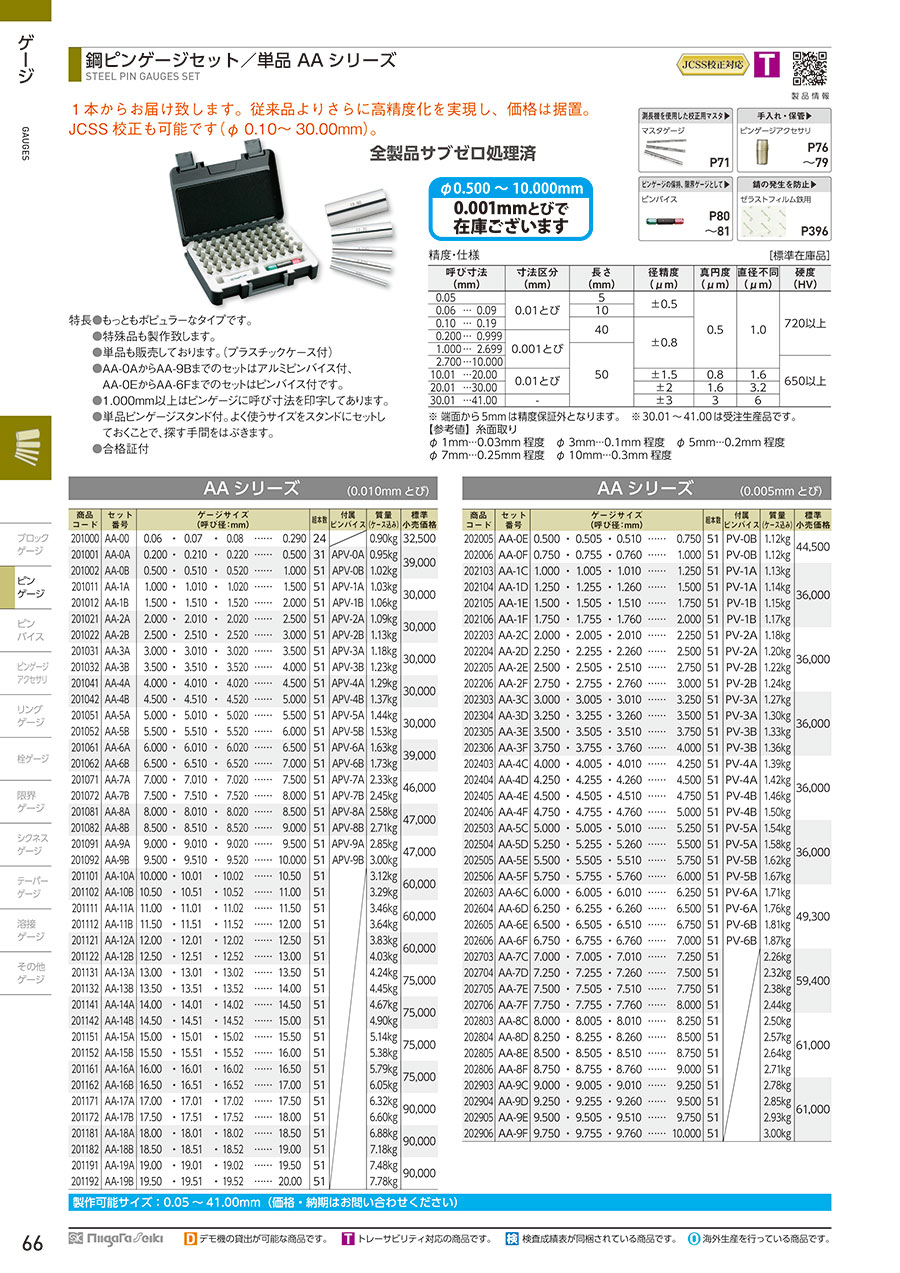

    開発者からのコメント

    ピンゲージメーカーで唯一、JCSS認証取得!

    新規ご注文商品のJCSS校正ご依頼手順



    1、ご希望の型番をご選定いただき、JCSS校正ご希望と当社窓口まで、お電話、メール、FAX等でご連絡をお願いいたします。

      あわせて校正証明書に記載するエンドユーザーさま会社名、ご担当者名のご連絡をお願いいたします。





    2、弊社担当者より商品とJCSS校正費用、書類発行手数料あわせてお見積をご案内いたします。

      ご了承いただきましたら、専用型番を発行いたしますのでお客さまにてWEB、お電話、FAXなどでご注文をお願いいたします。

      ※専用型番発行まで2~3営業日頂戴いたします。



    ■ご注意■

    ・JCSS校正、校正証明書発行費用・手数料、納期はご依頼いただいた商品型番によって異なります。

    納期はご依頼時期により期間が異なりますので、予めご了承いただきますようお願い申し上げます。

    ※通常の校正より精度の高い作業が必要なため最低でも30日以上お時間がかかります。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    鋼ピンゲージ 単品 AAシリーズ 0.001mmとびのレビュー
    4.8平均満足度:4.825件のレビュー
    NC加工品の精度確認
    5
    満足度:5.0
    0.001mm 刻みでばら売りされているので必要な径を都度購入可能なため重宝しております。径によって納期が異なるので、シ...もっと読む
    5人が参考にしています。
    試作品の測定
    5
    満足度:5.0
    精度も間違いなく、納期も早く重宝しております。 今後も定期的に購入したい商品です。
    4人が参考にしています。
    加工後の工程内検査用
    5
    満足度:5.0
    1本から購入できて 納期も早く 選定もしやすく 大変助かってます リピート品です
    2人が参考にしています。
    マシニングセンター加工検査で使用
    5
    満足度:5.0
    アルミ加工のゲージとして購入。メッキ後の寸法を考慮した寸法を単品購入できるため重宝しています。
    1人が参考にしています。
    穴径の確認
    5
    満足度:5.0
    0.001単位で購入でき納期も早いです。 品質も問題ないので満足しています。
    1人が参考にしています。

    よくあるご質問(FAQ)

    Q穴径を測定するためプラグゲージを探していますが、求める径がありません。とおり:6.201mm、とまり:6.247mm
    A
    限界栓ゲージは1mmピッチのため6.2mmの取り扱いはありません。代わりにピンゲージの呼び径:6.201mmと6.247mmをご検討ください。型番は、AA-6.201とAA-6.247です。

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    鋼ピンゲージ 単品 AAシリーズ 0.001mmとび
    鋼ピンゲージ 単品 AAシリーズ 0.01mmとび
    鋼ピンゲージ 単品 AAシリーズ 0.01mmとび(校正証明書類3点付)
    鋼ピンゲージ 単品 AAシリーズ 0.001mmとび(校正証明書類3点付)
    メンテナンスライン付ピンゲージ単品 AMLシリーズ
    鋼ピンゲージ 単品AAシリーズ 0.05mm/0.06mm
    メーカー新潟精機(SK)新潟精機(SK)新潟精機(SK)新潟精機(SK)新潟精機(SK)新潟精機(SK)
    通常価格1,804-1,479 -6,581 -7,546 -1,148 -4,543 -
    通常出荷日在庫品1日目〜在庫品1日目〜15日目〜15日目1日目〜2日目
    寸法区分(mmとび)0.0010.010.010.0010.010.01
    材質ゲージ鋼ゲージ鋼ゲージ鋼ゲージ鋼ゲージ鋼ゲージ鋼
    単品/セット単品単品単品単品単品単品
    付属品プラスチックケース、合格証プラスチックケース、合格証校正証明書、検査成績書、トレーサビリティ体系図、合格証、プラスチックケース校正証明書、検査成績書、トレーサビリティ体系図、合格証、プラスチックケース--
    サブゼロ処理---
    よく一緒に購入される商品

    ピンゲージカテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    技術サポート窓口

    ツール用品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間:9:00~18:00(土曜日・日曜日・祝日は除く)

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷 新規会員登録で2D・3D CADデータを無料でダウンロード

    比較リスト
