オーエスジー

Aタップシリーズポイントタップ A-POT

Name: Aタップシリーズ ポイントタップ A-POT
Brand: オーエスジー
SKU: 223005209441
Rating: 4.2 (14 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（14件）

通常単価(税別): 2,940円～23,831円

税込単価: 3,234円～26,214円

安定した切りくず排出性を持ち、様々な被削材や幅広い切削領域・機械で使用可能。通...

詳細情報を確認する

タップ種類
ポイントタップ
工具材質
粉末ハイス
穴種類
通リ穴用
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅
コーティング・表面処理
鋼用
食付き部山数
5P
コーティング種類
Vコーティング
被削材詳細
合金鋼(SCM)　最適 / マグネシウム合金鋳物(MC)　適合 / 亜鉛合金鋳物(ZDC)　適合 / 工具鋼(SKD焼入れ前)　適合

ご注意

旧形状（表記）はメーカー在庫がなくなりしだい、新形状に変更となります。
突出しセンタ長さ、シャンク四角部寸法の参考値については本ページ下部の＜シャンク形状・突出しセンタ長さ＞をご参照ください。
型番により先端部の突き出しの有無が異なります。また、全長に突き出しの長さは含みません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が190型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

A-TAPシリーズのご紹介

製品の基本仕様・特長

ダントツの切りくず排出性！

高品位なめねじ加工

むしれ・かじり無し

幅広い切削領域

切削領域のイメージ図

※中・高炭素鋼（S45Cなど）を水溶性切削油剤を使用して加工した場合のイメージです。
※切削速度15m/min以上の加工では、同期送り機構付機械を推奨します。
※最適速度は、使用条件により異なります。試し加工により選定下さい。

加工設備を選ばない

Aタップは手動式のボール盤から最新のマシニングセンタまで幅広い加工設備に対応。
マシニングセンタであれば、その性能をより発揮します。

様々な被削材に対応

Aタップはステンレス、合金鋼など、様々な被削材に対応します。

性能・試験情報

マシニングセンタの能力を活かす切削領域でも性能を発揮

使用工具	A-POT M8×1.25
被削材	S50C
下穴	φ6.8×16mm（通り）
ねじ立て長さ	16mm （2D）
切削速度	30m/min （1,190min^-1）
切削油剤	水溶性切削油剤塩素フリー10倍
使用機械	横形マシニングセンタ（同期送り機構付き）

他社品や従来品との性能差を確認

S45C通り穴の高速加工

使用工具	A-POT	従来品
サイズ	M8×1.25
被削材	S45C
下穴	φ6.8×16mm（通り）
ねじ立て長さ	16mm （2D）
切削速度	50m/min （1,990min^-1）
切削油剤	水溶性切削油剤塩素フリー10倍
使用機械	立形マシニングセンタ（同期送り機構付き）

A-POT（エンドミルシャンク）は従来品に対して約1.5倍の耐久性

タップの耐久は下穴加工で決まる！

使用工具	A-POT M10×1.5
ねじ立て長さ	19mm（通り）
切削速度	20m/min （637min^-1）
切削油剤	水溶性切削油剤塩素フリー10倍
使用機械	横形マシニングセンタ（同期送り機構付き）

異なる2種類のドリルで下穴をあけ、その後、A-POTでタップ加工を行った。
ADO -SUSでの下穴加工をすることにより、タップの耐久差は最大で1,570 穴になった。
* 下穴加工ドリルはともに3D、φ8.5、穴深さ19mm（通り穴）
ADO-SUSドリル : 70m/min （2,630min^-1 ）, 526mm/min （0.2mm/rev）
他社超硬ドリル : 60m/min （2,250min^-1）, 450mm/min （0.2mm/rev）

タップの耐久は下穴加工で決まる！

使用工具	A-POT M10×1.5
ねじ立て長さ	20mm（通り）
切削速度	30m/min （955min^-1）
切削油剤	水溶性切削油剤塩素フリー10倍
使用機械	横形マシニングセンタ（同期送り機構付き）

他社汎用超硬ドリルで加工すると抜けばりが大きいためタップの耐久が不安定になる。一方、ADFで加工するとタップの耐久は安定した。
* 下穴加工ドリルはともに、φ8.5、穴深さ20mm（通り穴）
50m/min （1,873min^-1）, 318mm/min （0.17mm/rev）

製品特長紹介動画

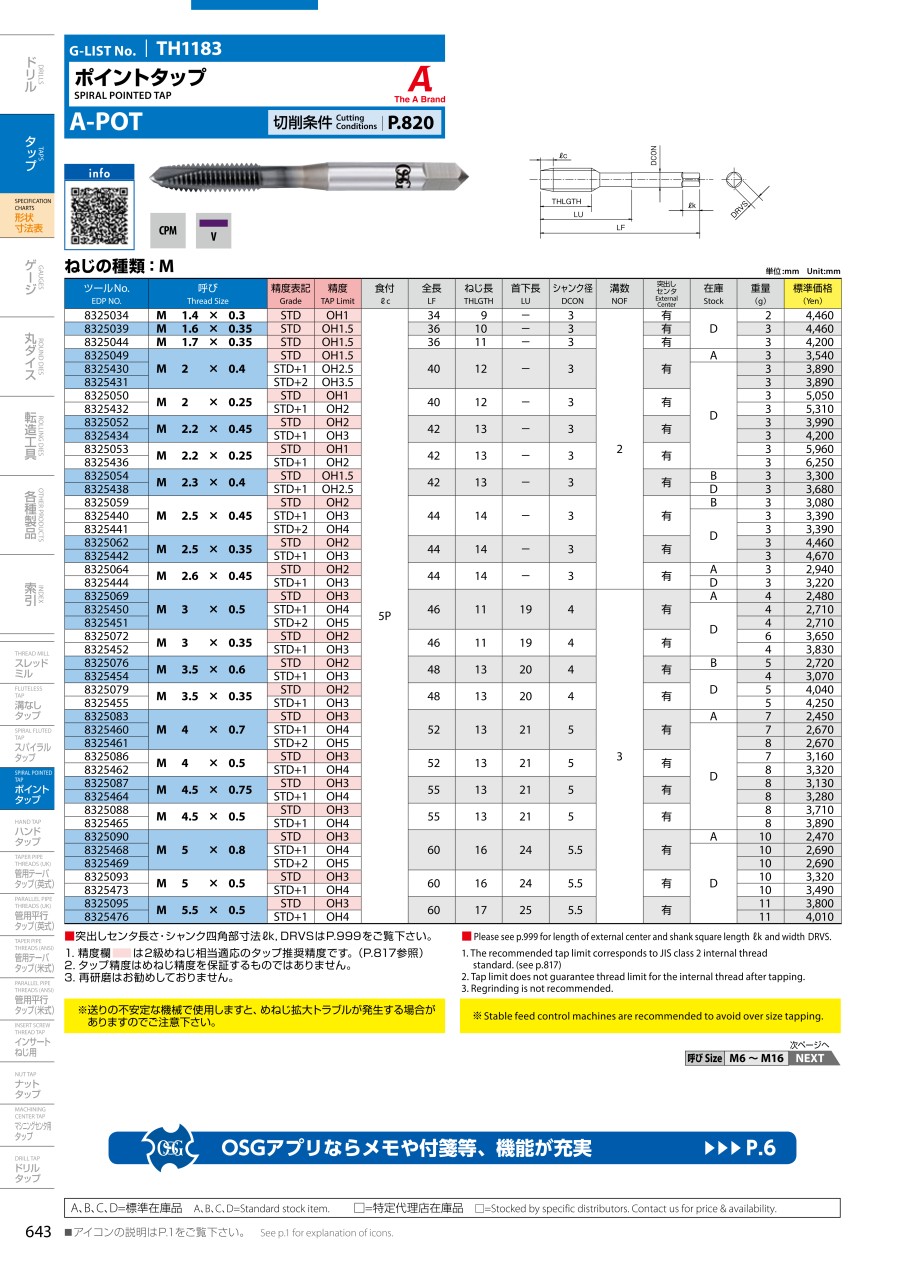

外形図

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

A-POT・A-LT-POT

A-POT・A-LT-POT（エンドミルシャンク）

切削条件時の注意

1. この切削条件基準表は、水溶性切削油剤を使用する場合のものです。
2. 切削油剤の状態により、十分な性能が発揮できない場合があります。
3. エンドミルシャンク品はコレットホルダ、ミーリングホルダなどに対応していますが、まわり止め付きホルダをご使用下さい。
（*）加工領域にご注意下さい。

適用被削材

中・高炭素鋼：S45C
合金鋼：SCM
一般構造用鋼：SS400
ステンレス鋼：SUS304・SUS420
アルミニウム：AC・ADC
ダクタイル鋳鉄：FCD

選定サポート情報

OH精度について

オーエスジー用途別タップは、所定のめねじ精度を満足していただくために、階段式に精度が設定してあり、作業条件に合わせて選定できるよう、独自のOH精度方式を採用しております。

P≦0.6（40山以上）のもの

上の許容差：0.010+0.015×n
下の許容差：上の許容差-0.015
単位 : mm（n=OH番号）

例 M3×0.5

0.7（36山以下）≦P<4（8山超え）

上の許容差：0.020×n
下の許容差：上の許容差-0.020
単位 : mm（n=OH番号）

例 M10×1.5

P≧4（8山以下）

上の許容差：0.020×n
下の許容差：上の許容差-0.030
単位 : mm（n=OH番号）

例 M36×4

GH 精度について

高い精度が要求される航空機部品のねじ加工に対応するため、OH 精度より公差の狭いGH 精度を採用しました。

GH1, 2
上の許容差：0.013×n
下の許容差：上の許容差-0.013

GH3以上
上の許容差：0.013×（n-2）+0.025
下の許容差：上の許容差-0.013

単位 : mm（ n=GH番号）

ねじ下穴径表

メートルねじ

ねじの呼び	推奨下穴径	最小下穴径	最大下穴径
ねじの呼び	推奨下穴径	各精度共通	旧JIS2級用	6H用
M1.4×0.3	1.1	1.08	1.14	1.16
M1.6×0.35	1.25	1.23	1.32	1.32
※M1.7×0.35	1.35	-	-	1.42
M2×0.4	1.6	1.57	1.67	1.67
※M2×0.25	1.75	1.73	-	1.8
M2.2×0.45	1.75	1.72	1.83	1.83
※M2.2×0.25	1.95	1.93	-	2
※M2.3×0.4	1.9	-	-	1.97
M2.5×0.45	2.05	2.02	2.13	2.13
M2.5×0.35	2.15	2.13	2.22	2.22
※M2.6×0.45	2.15	-	-	2.23
M3×0.5	2.5	2.46	2.59	2.59
M3×0.35	2.65	2.63	2.72	2.72
M3.5×0.6	2.9	2.85	3.01	3.01
M3.5×0.35	3.15	3.13	3.22	3.22
M4×0.7	3.3	3.25	3.42	3.42
M4×0.5	3.5	3.46	3.59	3.59
M4.5×0.75	3.8	3.69	3.87	3.87
M4.5×0.5	4	3.96	4.09	4.09
M5×0.8	4.2	4.14	4.33	4.33
M5×0.5	4.5	4.46	4.59	4.59
M5.5×0.5	5	4.96	5.09	5.09
M6×1	5	4.92	5.15	5.15
M6×0.75	5.3	5.19	5.37	5.37
※M6×0.5	5.5	-	-	5.59
M7×1	6	5.92	6.15	6.15
M7×0.75	6.3	6.19	6.37	6.37
M8×1.25	6.8	6.65	6.91	6.91
M8×1	7	6.92	7.15	7.15
M8×0.75	7.3	7.19	7.37	7.37
M9×1.25	7.8	7.65	7.91	7.91
M9×1	8	7.92	8.15	8.15
M9×0.75	8.3	8.19	8.37	8.37
M10×1.5	8.5	8.38	8.67	8.67
M10×1.25	8.8	8.65	8.91	8.91
M10×1	9	8.92	9.15	9.15
M10×0.75	9.3	9.19	9.37	9.37
M11×1.5	9.5	9.38	9.67	9.67
M11×1.25	9.8	9.65	-	9.91
M11×1	10	9.92	10.15	10.15
M11×0.75	10.3	10.19	10.37	10.37
M12×1.75	10.3	10.11	10.44	10.44
M12×1.5	10.5	10.38	10.67	10.67
M12×1.25	10.8	10.65	10.91	10.91
M12×1	11	10.92	11.15	11.15
M14×2	12	11.84	12.21	12.21
M14×1.5	12.5	12.38	12.67	12.67
M14×1.25	12.8	12.65	-	12.91
M14×1	13	12.92	13.15	13.15
M15×1.5	13.5	13.4	13.6	13.67
M15×1	14	13.95	14.15	14.15
M16×2	14	13.9	14.2	14.21
M16×1.5	14.5	14.4	14.6	14.67
M16×1	15	14.95	15.15	15.15
M17×1.5	15.5	15.4	15.68	15.67
M17×1	16	15.95	16.15	16.15
M18×2.5	15.5	15.3	15.7	15.74
M18×2	16	15.9	16.2	16.21
M18×1.5	16.5	16.4	16.6	16.67
M18×1	17	16.95	17.15	17.15
M20×2.5	17.5	17.3	17.7	17.74
M20×2	18	17.9	18.2	18.21
M20×1.5	18.5	18.4	18.6	18.67
M20×1	19	18.95	19.15	19.15
M22×2.5	19.5	19.3	19.7	19.74
M22×2	20	19.9	20.2	20.21
M22×1.5	20.5	20.4	20.6	20.67
M22×1	21	20.95	21.15	21.15
M24×3	21	20.8	21.2	21.25
M24×2	22	21.9	22.2	22.21
M24×1.5	22.5	22.4	22.6	22.67
M24×1	23	22.95	23.15	23.15
M27×3	24	23.8	24.2	24.25
M27×1.5	25.5	25.4	25.6	25.67
M30×3.5	26.5	26.3	26.7	26.77
M30×3	27	26.8	27.2	27.25
M30×1.5	28.5	28.4	28.6	28.67
M33×3.5	29.5	29.3	29.7	29.77
M33×3	30	29.8	30.2	30.25
M33×1.5	31.5	31.4	31.6	31.67
M36×4	32	31.7	32.2	32.27
M36×3	33	32.8	33.2	33.25
M36×1.5	34.5	34.4	34.6	34.67
M39×4	35	34.7	35.2	35.27
M42×4.5	37.5	37.2	37.7	37.79
M42×3	39	38.8	39.2	39.25
M42×1.5	40.5	40.4	40.6	40.67
M45×4.5	40.5	40.2	40.7	40.79
M48×5	43	42.6	43.2	43.29
M48×3	45	44.8	45.2	45.25
M52×5	47	46.6	47.2	47.2
M56×5.5	50.5	50.1	50.7	50.7

推奨下穴径は旧JIS2級めねじ用です。（旧JISの規格にないめねじは除く）
※ JIS規格にないめねじの下穴径は参考値です。

ユニファイねじ

ねじの呼び	外径 d	推奨下穴径	JIS2B級用
ねじの呼び	外径 d	推奨下穴径	最小下穴径	最大下穴径
No.4-40UNC	2.845	2.3	2.16	2.38
No.5-40UNC	3.175	2.6	2.49	2.69
No.6-32UNC	3.505	2.8	2.65	2.89
No.8-32UNC	4.166	3.4	3.31	3.53
No.10-24UNC	4.826	3.81	3.69	3.93
No.10-32UNF	4.826	4.1	3.97	4.16
No.1/4-20UNC	6.35	5.1	4.98	5.25
No.1/4-28UNF	6.35	5.5	5.36	5.58
No.5/16-18UNC	7.938	6.6	6.41	6.73
No.5/16-24UNF	7.938	6.9	6.79	7.03
No.3/8-16UNC	9.525	8	7.8	8.15
No.3/8-24UNF	9.525	8.5	8.39	8.63
No.7/16-14UNC	11.112	9.4	9.15	9.55
No.7/16-20UNF	11.112	9.9	9.73	10.03
No.1/2-13UNC	12.7	10.8	10.6	11.02
No.1/2-20UNF	12.7	11.5	11.33	11.6
No.9/16-12UNC	14.288	12.2	12	12.4
No.9/16-18UNF	14.288	12.9	12.8	13
No.5/8-11UNC	15.875	13.6	13.4	13.8
No.5/8-18UNF	15.875	14.5	14.4	14.6
No.3/4-10UNC	19.05	16.5	16.4	16.8
No.3/4-16UNF	19.05	17.5	17.4	17.6
No.7/8-9UNC	22.225	19.5	19.2	19.7
No.7/8-14UNF	22.225	20.5	20.3	20.6
No.1-8UNC	25.4	22.2	22	22.6
※No.1 1/8-8UN	28.575	25.5	25.2	25.7
※No.1 1/4-8UN	31.75	28.7	28.4	28.9
※No.1 3/8-8UN	34.925	31.8	31.5	32.1
※No.1 1/2-8UN	38.1	35	34.7	35.3
※No.1 5/8-8UN	41.275	38.2	37.9	38.4
※No.1 3/4-8UN	44.45	41.4	41.1	41.6
※No.1 7/8-8UN	47.625	44.5	44.2	44.8
※No.2-8UN	50.8	47.7	47.4	48

※JIS規格にないめねじの推奨下穴径は参考値です。
JIS B 1004-1975による。基準山形及び諸数値はメートルねじと同じです。

インサートねじ用メートルねじ

ねじの呼び	タップ下穴径		適用ドリル径
ねじの呼び	最小寸法	最大寸法	適用ドリル径
M2×0.4（2.520）	2.09	2.17	2.1
M2.5×0.45（3.085）	2.6	2.65	2.6
M2.6×0.45（3.185）	2.7	2.75	2.7
M3×0.5（3.650）	3.12	3.2	3.15
M4×0.7（4.909）	4.17	4.3	4.2
M5×0.8（6.039）	5.16	5.33	5.2
M6×1（7.300）	6.25	6.42	6.3
M8×1.25（9.624）	8.31	8.52	8.4
M10×1.5（11.948）	10.37	10.62	10.5
M12×1.75（14.274）	12.43	12.73	12.5

インサートねじ用ユニファイねじ

ねじの呼び	タップ下穴径		適用ドリル径
ねじの呼び	最小寸法	最大寸法	適用ドリル径
No.10-32（5.857）	4.98	5.13	5
No.1/4-28（7.528）	6.53	6.71	6.6
No.5/16-24（9.313）	8.2	8.38	8.2
No.3/8-24（10.900）	9.78	9.96	9.8

G（PF）

管用ねじ		推奨下穴径	下穴径最小（ひっかかり率）	下穴径最大（ひっかかり率）
呼び	外径 d	推奨下穴径	下穴径最小（ひっかかり率）	下穴径最大（ひっかかり率）
G1/16	7.723	6.7	6.56（100%）	6.79（80%）
G（PF）1/8	9.728	8.7	8.57（100%）	8.8（80%）
G（PF）1/4	13.157	11.7	11.45（100%）	11.87（75%）
G（PF）3/8	16.662	15.2	14.95（100%）	15.38（75%）
G（PF）1/2	20.955	19	18.6（100%）	19.1（80%）
G（PF）5/8	22.911	21	20.6（100%）	21（80%）
G（PF）3/4	26.441	24.5	24.1（100%）	24.6（80%）
G（PF）7/8	30.201	28	27.9（100%）	28.3（80%）
G（PF）1	33.249	30.5	30.3（100%）	30.9（80%）

Rc（PT）・ Rp（PS）

管用ねじ		JIS B 0203				JIS B 2301
管用ねじ		テーパめねじ Rc（PT）		平行めねじ Rp （PS）		テーパめねじ
呼び	外径 d	テーパめねじ Rc（PT）		平行めねじ Rp （PS）		テーパめねじ
呼び	外径 d	計算値	下穴径	計算値	下穴径	計算値	下穴径
1/16	7.723	6.23	6.2	6.49	6.5	-	-
1/8	9.728	8.235	8.2	8.495	8.5	8.191	8.2
1/4	13.157	10.941	10.9	11.341	11.4	10.945	10.9
3/8	16.662	14.428	14.4	14.846	14.9	14.388	14.4
1/2	20.955	17.95	18	18.489	18.5	17.943	18
3/4	26.441	23.349	23	23.975	24	23.305	23
1	33.249	29.423	29	30.111	30	29.353	29

NPT・NPSC

単位:mm（）はinch

管用ねじ		テーパねじ（NPT）				平行ねじ（NPSC）
呼び	外径 d	ドリル径				ドリル径
呼び	外径 d	リーマを使用する場合		リーマを使用しない場合		ドリル径
1/16	7.770	-	5.94 （0.234）	-	6.15（0.242）	1/4	6.35（0.25）
1/8	10.117	21/64	8.33 （0.328）	-	8.43（0.332）	11/32	8.74（0.344）
1/4	13.426	27/64	10.72 （0.422）	7/16	11.13（0.438）	7/16	11.13（0.438）
3/8	16.866	9/16	14.27 （0.562）	9/16	14.27（0.562）	37/64	14.68（0.578）
1/2	20.980	11/16	17.48 （0.688）	45/64	17.86（0.703）	23/32	18.26（0.719）
3/4	26.325	57/64	22.63 （0.891）	29/32	23.01（0.906）	59/64	23.42（0.922）
1	32.934	1 1/8	28.58 （1.125）	1 9/64	28.98（1.141）	1 5/32	29.36（1.156）

ドリル径は、アメリカ管用ねじANSI/ASME B1.20.1-1983 Pipe Threads,General Purpose （Inch）付属書推奨ドリル径より抜粋したものす。

1982年、ISO 導入によりJISの管用ねじ規格が改正され、ねじの呼び記号が変更されましたが、ねじ精度の変更はないため、タップは新旧記号のものを共用することが可能です。
JIS B 0202-1982
JIS B 0203-1982

種類	旧記号	新記号
耐密用テーパめねじ	PT	Rc
耐密用平行めねじ	PS	Rp
機械的結合用平行めねじ	PF	G

1. JIS B 0203テーパめねじの計算値は継手の端面に基準値があるときに、有効ねじ部の小径位置の山頂1山が不完全山になるのを許される場合のストレート穴である。
2. JIS B 2301テーパめねじの計算値は継手の端面に基準値があるときに、小径位置の山頂が完全山にならなければならない場合のストレート穴である。
3. PT、PSの1/16はJIS B 0203-1982のRc、Rpめねじに準じている。

シャンク形状・突出しセンタ長さ

型番リスト

表示件数

型番

A-POT-M1.6X0.35-OH1.5

A-POT-M1.7X0.35-OH1.5

ねじ種類

ねじサイズ（呼び）

ピッチ（P）

精度（等級）

油穴（オイルホール）

全長

(mm)

ねじ長

(mm)

首下長

(mm)

シャンク径

(mm)

溝数

ツールNo.

シャンク四角部の幅

(mm)

シャンク四角部の長さ

(mm)

突き出しセンタ

CADデータ有無

RoHS?

最小発注数量

ユニファイ	1/2-13UNC	-	OH4	なし	85	29	48	9	3	8327090	7	10	無	2D/3D	-	1個
ユニファイ	1/2-20UNF	-	OH3	なし	85	29	48	9	3	8327096	7	10	無	2D/3D	-	1個
ユニファイ	1/4-20UNC	-	OH3	なし	62	19	29	6	3	8327049	4.5	7	有	-	-	1個
ユニファイ	1/4-28UNF	-	OH2	なし	62	19	29	6	3	8327051	4.5	7	有	-	-	1個
ユニファイ	3/4-10UNC	-	OH4	なし	105	37	58	14	3	8327120	11	14	無	2D/3D	-	1個
ユニファイ	3/4-16UNF	-	OH4	なし	105	37	58	14	3	8327123	11	14	無	2D/3D	-	1個
ユニファイ	3/8-16UNC	-	OH3	なし	75	24	41	7	3	8327067	5.5	8	無	2D/3D	-	1個
ユニファイ	3/8-24UNF	-	OH3	なし	75	24	41	7	3	8327073	5.5	8	無	2D/3D	-	1個
ユニファイ	5/8-11UNC	-	OH4	なし	95	32	52	12	3	8327111	9	12	無	2D/3D	-	1個
ユニファイ	5/8-18UNF	-	OH3	なし	95	32	52	12	3	8327114	9	12	無	2D/3D	-	1個
ユニファイ	5/16-18UNC	-	OH3	なし	70	22	37	6.1	3	8327058	5	8	有	-	-	1個
ユニファイ	5/16-24UNF	-	OH3	なし	70	22	37	6.1	3	8327061	5	8	有	-	-	1個
ユニファイ	7/8-9UNC	-	OH5	なし	115	38	63	17	3	8327130	13	16	無	2D/3D	-	1個
ユニファイ	7/8-14UNF	-	OH4	なし	115	38	63	17	3	8327132	13	16	無	2D/3D	-	1個
ユニファイ	7/16-14UNC	-	OH3	なし	80	25	48	8	3	8327080	6	9	無	2D/3D	-	1個
ユニファイ	7/16-20UNF	-	OH3	なし	80	25	48	8	3	8327083	6	9	無	2D/3D	-	1個
ユニファイ	9/16-12UNC	-	OH4	なし	90	30	48	10.5	3	8327105	8	11	無	2D/3D	-	1個
ユニファイ	9/16-18UNF	-	OH3	なし	90	30	48	10.5	3	8327108	8	11	無	2D/3D	-	1個
メートル	M1.4	0.3	OH1	なし	34	9	-	3	2	8325034	2.5	5	有	-	-	1個
メートル	M1.6	0.35	OH1.5	なし	36	10	-	3	2	8325039	2.5	5	有	-	-	1個
メートル	M1.7	0.35	OH1.5	なし	36	11	-	3	2	8325044	2.5	5	有	-	-	1個
メートル	M2	0.4	OH1.5	なし	40	12	-	3	2	8325049	2.5	5	有	-	-	1個
メートル	M2	0.4	OH2.5	なし	40	12	-	3	2	8325430	2.5	5	有	-	-	1個
メートル	M2	0.4	OH3.5	なし	40	12	-	3	2	8325431	2.5	5	有	-	-	1個
メートル	M2	0.25	OH1	なし	40	12	-	3	2	8325050	2.5	5	有	-	-	1個
メートル	M2	0.25	OH2	なし	40	12	-	3	2	8325432	2.5	5	有	-	-	1個
メートル	M2.2	0.25	OH1	なし	42	13	-	3	2	8325053	2.5	5	有	-	-	1個
メートル	M2.2	0.25	OH2	なし	42	13	-	3	2	8325436	2.5	5	有	-	-	1個
メートル	M2.2	0.45	OH2	なし	42	13	-	3	2	8325052	2.5	5	有	-	-	1個
メートル	M2.2	0.45	OH3	なし	42	13	-	3	2	8325434	2.5	5	有	-	-	1個
メートル	M2.3	0.4	OH1.5	なし	42	13	-	3	2	8325054	2.5	5	有	-	10	1個
メートル	M2.3	0.4	OH2.5	なし	42	13	-	3	2	8325438	2.5	5	有	-	-	1個
メートル	M2.5	0.35	OH2	なし	44	14	-	3	2	8325062	2.5	5	有	-	-	1個
メートル	M2.5	0.35	OH3	なし	44	14	-	3	2	8325442	2.5	5	有	-	-	1個
メートル	M2.5	0.45	OH2	なし	44	14	-	3	2	8325059	2.5	5	有	-	-	1個
メートル	M2.5	0.45	OH3	なし	44	14	-	3	2	8325440	2.5	5	有	-	-	1個
メートル	M2.5	0.45	OH4	なし	44	14	-	3	2	8325441	2.5	5	有	-	-	1個
メートル	M2.6	0.45	OH2	なし	44	14	-	3	2	8325064	2.5	5	有	-	-	1個
メートル	M2.6	0.45	OH3	なし	44	14	-	3	2	8325444	2.5	5	有	-	-	1個
メートル	M3	0.5	OH3	なし	46	11	19	4	3	8325800	3.2	6	有	-	-	1個
メートル	M3	0.5	OH3	なし	46	11	19	4	3	8325069	3.2	6	有	-	-	1個
メートル	M3	0.5	OH4	なし	46	11	19	4	3	8325450	3.2	6	有	-	-	1個
メートル	M3	0.5	OH5	なし	46	11	19	4	3	8325451	3.2	6	有	-	-	1個
メートル	M3	0.35	OH2	なし	46	11	19	4	3	8325072	3.2	6	有	-	-	1個
メートル	M3	0.35	OH3	なし	46	11	19	4	3	8325452	3.2	6	有	-	-	1個
メートル	M3.5	0.6	OH2	なし	48	13	20	4	3	8325076	3.2	6	有	-	-	1個
メートル	M3.5	0.6	OH3	なし	48	13	20	4	3	8325454	3.2	6	有	-	-	1個
メートル	M3.5	0.35	OH2	なし	48	13	20	4	3	8325079	3.2	6	有	-	-	1個
メートル	M3.5	0.35	OH3	なし	48	13	20	4	3	8325455	3.2	6	有	-	-	1個
メートル	M4	0.5	OH3	なし	52	13	21	5	3	8325086	4	7	有	-	-	1個
メートル	M4	0.5	OH4	なし	52	13	21	5	3	8325462	4	7	有	-	-	1個
メートル	M4	0.7	OH3	なし	52	13	21	6	3	8325801	4.5	7	有	-	-	1個
メートル	M4	0.7	OH3	なし	52	13	21	5	3	8325083	4	7	有	-	-	1個
メートル	M4	0.7	OH4	なし	52	13	21	5	3	8325460	4	7	有	-	-	1個
メートル	M4	0.7	OH5	なし	52	13	21	5	3	8325461	4	7	有	-	-	1個
メートル	M4.5	0.5	OH3	なし	55	13	21	5	3	8325088	4	7	有	-	-	1個
メートル	M4.5	0.5	OH4	なし	55	13	21	5	3	8325465	4	7	有	-	-	1個
メートル	M4.5	0.75	OH3	なし	55	13	21	5	3	8325087	4	7	有	-	-	1個
メートル	M4.5	0.75	OH4	なし	55	13	21	5	3	8325464	4	7	有	-	-	1個
メートル	M5	0.5	OH3	なし	60	16	24	5.5	3	8325093	4.5	7	有	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

5,539円 ( 6,093円 )	1日目
5,539円 ( 6,093円 )	1日目
3,529円 ( 3,882円 )	在庫品1日目当日出荷可能
3,529円 ( 3,882円 )	在庫品1日目当日出荷可能
9,968円 ( 10,965円 )	1日目
9,968円 ( 10,965円 )	1日目
4,183円 ( 4,601円 )	1日目
4,183円 ( 4,601円 )	1日目
9,318円 ( 10,250円 )	1日目
9,318円 ( 10,250円 )	1日目
3,914円 ( 4,305円 )	1日目
3,914円 ( 4,305円 )	1日目
17,844円 ( 19,628円 )	1日目
17,844円 ( 19,628円 )	1日目
4,720円 ( 5,192円 )	1日目
4,720円 ( 5,192円 )	10日目
7,614円 ( 8,375円 )	1日目
7,614円 ( 8,375円 )	1日目
4,201円 ( 4,621円 )	10日目
4,201円 ( 4,621円 )	在庫品1日目当日出荷可能
4,074円 ( 4,481円 )	1日目
3,526円 ( 3,879円 )	5日目
3,899円 ( 4,289円 )	10日目
3,899円 ( 4,289円 )	1日目
4,569円 ( 5,026円 )	1日目
4,735円 ( 5,209円 )	1日目
5,349円 ( 5,884円 )	1日目
5,597円 ( 6,157円 )	1日目
3,957円 ( 4,353円 )	1日目
4,074円 ( 4,481円 )	1日目
3,450円 ( 3,795円 )	1日目
3,756円 ( 4,132円 )	1日目
4,201円 ( 4,621円 )	1日目
4,327円 ( 4,760円 )	1日目
3,319円 ( 3,651円 )	在庫品1日目当日出荷可能
3,613円 ( 3,974円 )	1日目
3,613円 ( 3,974円 )	1日目
3,218円 ( 3,540円 )	10日目
3,496円 ( 3,846円 )	1日目
3,287円 ( 3,616円 )	1日目
2,954円 ( 3,249円 )	在庫品1日目当日出荷可能
3,210円 ( 3,531円 )	在庫品1日目当日出荷可能
3,293円 ( 3,622円 )	1日目
3,747円 ( 4,122円 )	10日目
3,863円 ( 4,249円 )	1日目
3,113円 ( 3,424円 )	1日目
3,421円 ( 3,763円 )	1日目
3,966円 ( 4,363円 )	1日目
4,091円 ( 4,500円 )	1日目
3,453円 ( 3,798円 )	在庫品1日目当日出荷可能
3,561円 ( 3,917円 )	1日目
3,261円 ( 3,587円 )	10日目
2,940円 ( 3,234円 )	在庫品1日目当日出荷可能
3,186円 ( 3,505円 )	在庫品1日目当日出荷可能
3,186円 ( 3,505円 )	10日目
3,789円 ( 4,168円 )	1日目
3,899円 ( 4,289円 )	1日目
3,444円 ( 3,788円 )	1日目
3,529円 ( 3,882円 )	1日目
3,561円 ( 3,917円 )	在庫品1日目当日出荷可能

基本情報

基本情報

安定した切りくず排出性を持ち、様々な被削材や幅広い切削領域・機械で使用可能。通り穴に使用されるポイント溝を有するポイントタップ。

ご注意

旧形状（表記）はメーカー在庫がなくなりしだい、新形状に変更となります。
突出しセンタ長さ、シャンク四角部寸法の参考値については本ページ下部の＜シャンク形状・突出しセンタ長さ＞をご参照ください。
型番により先端部の突き出しの有無が異なります。また、全長に突き出しの長さは含みません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

サンドビック
CoroTap（R）200 ポイントタップ
サンドビック
CoroTap（R） T200-PM101JA/JBシリーズポイントタップ
サンドビック
CoroTap（R） T200-PM100JA/JBシリーズポイントタップ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

Aタップシリーズポイントタップ A-POTのレビュー

4.2平均満足度：4.214件のレビュー

星5
43%
星4
36%
星3
21%
星2
0%
星1
0%

タップ

満足度：5.02021/06/21

タップ加工と言えばコレ!!と思う位信頼しています。ミスミさんで購入する方が地元の商社よりも安価です。これからもリピー...もっと読む

1人が参考にしています。

ネジ穴

満足度：3.02022/05/31

長いことOSGのタップを使っているので、安心して使えるのだと思います。今後も使用していきたいと思います。

0人が参考にしています。

マシニングでのタップ加工

満足度：5.02021/09/30

一般用にポイントタップと工具寿命を比較したとき、1.5倍程交換時期をずらすことができました。脱着の手間暇を考慮するとこ...もっと読む

0人が参考にしています。

架台の穴あけに使用

満足度：5.02021/08/25

以前は、スパイラルを使用していたが、これに変えてから、すごく持ちが良く、切れ味も良い為、大変助かっている。

0人が参考にしています。

タップ立て

満足度：3.02021/03/17

切粉の排出がよく、綺麗なタップが立てる事ができました。切削タップはあまり使用しないのですが、他のサイズが必要になった際は...もっと読む

0人が参考にしています。

14件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 Aタップシリーズポイントタップ A-POT	Aタップシリーズポイントタップロングシャンク A-LT-POT	ポイントタップシリーズ一般用 EX-POT	ポイントタップシリーズステンレス用 EX-SUS-POT	ポイントタップシリーズ一般用ロングシャンク EX-LT-POT	ポイントタップシリーズステンレス用ロングシャンク EX-LT-SUS-POT
メーカー	オーエスジー	オーエスジー	オーエスジー	オーエスジー	オーエスジー	オーエスジー
通常価格	2,940円-	3,923円 -	1,180円 -	1,320円 -	2,389円 -	2,820円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
タップ種類	ポイントタップ	ポイントタップ	ポイントタップ	ポイントタップ	ポイントタップ	ポイントタップ
工具材質	粉末ハイス	粉末ハイス	バナジウムハイス	バナジウムハイス	バナジウムハイス	バナジウムハイス
穴種類	通リ穴用	通リ穴用	通リ穴用	通リ穴用	通リ穴用	通リ穴用
被削材	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅	一般鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅	一般鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	ステンレス鋼 / 銅 / 樹脂	一般鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	ステンレス鋼 / 銅 / 樹脂
コーティング・表面処理	鋼用	鋼用	ノンコート	ホモ処理	ノンコート	ホモ処理
