イスカル

マルチマスターホルダー（ストレートシャンク）

カタログ |

通常単価(税別): 8,177円～88,547円

税込単価: 8,995円～97,402円

【特長】ねじ込み式で簡単交換式のヘッド,高精度研削切刃/Mタイプ切刃,高精度研...

加工用途
側面 / 溝 / 傾斜切り込み / 面取り / その他
取付け方法
ねじ込み式
詳細タイプ
MM S-A... （ストレートシャンク）
特長
ねじ込み式で簡単交換式のヘッド高精度研削切刃/Mタイプ切刃高精度研削切刃/Mタイプ切刃ヘビィメタルシャンクは高剛性ですボール、スクウエアー、溝等

ご注意

本商品はシャンクのみです。ヘッドは別売りです。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が30型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

型番	シャンク材質^※	適合ヘッド
MMSAL055W12T05^（1）	S	MM...T05
MMSAL060C08T05		MM...T05
MMSAL065W16T06^（1）		MM...T06 MM GRIT 16/18
MMSAL065W16T08^（1）		MM...T08 MM GRIT 22
MMSAL070C08T05C	C	MM...T05
MMSAL070C10T06C		MM...T06 MM GRIT 16/18
MMSAL070C12T08C		MM...T08 MM GRIT 22
MMSAL070W20T10^（1）	S	MM...T10 MM GRIT 28
MMSAL075C10T06		MM...T06 MM GRIT 16/18
MMSAL075W25T12^（1）		MM...T12
MMSAL090C08T05C	C	MM...T05
MMSAL090C10T06C	C	MM...T06 MM GRIT 16/18
MMSAL090C10T06W	W	MM...T06 MM GRIT 16/18
MMSAL090C12T08	S	MM...T08 MM GRIT 22
MMSAL090C12T08C	C	MM...T08 MM GRIT 22
MMSAL090C16T10C		MM...T10 MM GRIT 28
MMSAL090C20T12C		MM...T12
MMSAL100C16T10	S	MM...T10 MM GRIT 28
MMSAL110C08T05C	C	MM...T05
MMSAL110C10T06C		MM...T06 MM GRIT 16/18
MMSAL110C12T08C		MM...T08 MM GRIT 22
MMSAL110C12T08W	W	MM...T08 MM GRIT 22
MMSAL110C16T10C	C	MM...T10 MM GRIT 28
MMSAL120C20T12	S	MM...T12
MMSAL130C12T08C	C	MM...T08 MM GRIT 22
MMSAL130C16T10C		MM...T10 MM GRIT 28
MMSAL130C20T12C		MM...T12
MMSAL150C10T06C		MM...T06 MM GRIT 16/18
MMSAL150C16T10C		MM...T10 MM GRIT 28
MMSAL200C20T12C		MM...T12

（1）キー溝用ショートタイプ

ねじ結合部分に潤滑材を使用しないで下さい。
溝入れヘッド使用時と高精度/高剛性が求められる場合は、超硬シャンクをご使用下さい。

※ S＝スチールシャンク　C＝超硬シャンク　W＝タングステンシャンク

外形図

型番リスト

表示件数

型番

全長 (L)

(mm)

シャンク径 (d)

(mm)

寸法φd1

(mm)

寸法H

(mm)

寸法h

(mm)

シャンク材質

トラスココード

用途

適合ヘッド

最小発注数量

55	12	7.60	3.8	-	スチール	627-4153	キー溝用ショートタイプ	T05	MM...T05	1個
60	8	7.60	15.0	12.5	スチール	627-4609	溝/削倣い削り/斜め沈み/斜め沈み/ポケット/プランジング	T05	MM...T05	1個
65	16	9.60	6.0	-	スチール	224-3539	キー溝用ショートタイプ	T06	MM...T06/MM GRIT 16/18	1個
65	16	11.50	4.0	-	スチール	224-3580	キー溝用ショートタイプ	T08	MM...T08/MM GRIT 22	1個
70	8	7.60	20.0	18.0	超硬	627-4617	溝/削倣い削り/斜め沈み/斜め沈み/ポケット/プランジング	T05	MM...T05	1個
70	10	9.60	20.0	18.0	超硬	224-3547	溝/削倣い削り/斜め沈み/斜め沈み/ポケット/プランジング	T06	MM...T06/MM GRIT 16/18	1個
70	12	11.50	20.0	17.9	超硬	224-3598	溝/削倣い削り/斜め沈み/斜め沈み/ポケット/プランジング	T08	MM...T08/MM GRIT 22	1個
70	20	15.20	4.0	-	スチール	627-4625	キー溝用ショートタイプ	T10	MM...T10/MM GRIT 28	1個
75	10	9.55	20.0	17.4	スチール	210-4687	溝/削倣い削り/斜め沈み/斜め沈み/ポケット/プランジング	T06	MM...T06/MM GRIT 16/18	1個
75	25	18.30	6.0	-	スチール	627-4161	キー溝用ショートタイプ	T12	MM...T12	1個
90	8	7.60	40.0	38.0	超硬	627-4633	溝/削倣い削り/斜め沈み/斜め沈み/ポケット/プランジング	T05	MM...T05	1個
90	10	9.60	40.0	38.0	超硬	224-3563	溝/削倣い削り/斜め沈み/斜め沈み/ポケット/プランジング	T06	MM...T06/MM GRIT 16/18	1個
90	10	9.55	20.0	17.2	タングステン	224-3555	溝/削倣い削り/斜め沈み/斜め沈み/ポケット/プランジング	T06	MM...T06/MM GRIT 16/18	1個
90	12	11.50	16.0	13.3	スチール	210-4695	溝/削倣い削り/斜め沈み/斜め沈み/ポケット/プランジング	T08	MM...T08/MM GRIT 22	1個
90	12	11.50	40.0	37.0	超硬	224-3610	溝/削倣い削り/斜め沈み/斜め沈み/ポケット/プランジング	T08	MM...T08/MM GRIT 22	1個
90	16	15.20	40.0	37.5	超硬	627-4641	溝/削倣い削り/斜め沈み/斜め沈み/ポケット/プランジング	T10	MM...T10/MM GRIT 28	1個
90	20	18.30	40.0	36.6	超硬	627-4170	溝/削倣い削り/斜め沈み/斜め沈み/ポケット/プランジング	T12	MM...T12	1個
100	16	15.20	20.0	16.3	スチール	627-4650	溝/削倣い削り/斜め沈み/斜め沈み/ポケット/プランジング	T10	MM...T10/MM GRIT 28	1個
110	8	7.60	60.0	57.9	超硬	627-4668	溝/削倣い削り/斜め沈み/斜め沈み/ポケット/プランジング	T05	MM...T05	1個
110	10	9.60	60.0	57.9	超硬	224-3571	溝/削倣い削り/斜め沈み/斜め沈み/ポケット/プランジング	T06	MM...T06	1個
110	12	11.50	60.0	57.8	超硬	229-4168	溝/削倣い削り/斜め沈み/斜め沈み/ポケット/プランジング	T08	MM...T08/MM GRIT 22	1個
110	12	11.50	20.0	17.0	タングステン	224-3601	溝/削倣い削り/斜め沈み/斜め沈み/ポケット/プランジング	T08	MM...T08/MM GRIT 22	1個
110	16	15.20	60.0	58.0	超硬	627-4676	溝/削倣い削り/斜め沈み/斜め沈み/ポケット/プランジング	T10	MM...T10/MM GRIT 28	1個
120	20	18.30	25.0	20.3	スチール	627-4188	溝/削倣い削り/斜め沈み/斜め沈み/ポケット/プランジング	T12	MM...T12	1個
130	12	11.50	80.0	77.8	超硬	224-3636	溝/削倣い削り/斜め沈み/斜め沈み/ポケット/プランジング	T08	MM...T08/MM GRIT 22	1個
130	16	15.20	80.0	77.4	超硬	627-4684	溝/削倣い削り/斜め沈み/斜め沈み/ポケット/プランジング	T10	MM...T10/MM GRIT 28	1個
130	20	18.30	80.0	76.5	超硬	627-4196	溝/削倣い削り/斜め沈み/斜め沈み/ポケット/プランジング	T12	MM...T12	1個
150	10	9.60	100.0	98.5	超硬	338-8042	溝/削倣い削り/斜め沈み/斜め沈み/ポケット/プランジング	T06	MM...T06/MM GRIT 16/18	1個
150	16	15.20	100.0	97.4	超硬	627-4692	溝/削倣い削り/斜め沈み/斜め沈み/ポケット/プランジング	T10	MM...T10/MM GRIT 28	1個
200	20	18.30	120.0	116.5	超硬	627-4200	溝/削倣い削り/斜め沈み/斜め沈み/ポケット/プランジング	T12	MM...T12	1個

通常単価(税別) (税込単価)	通常出荷日

8,437円 ( 9,281円 )	3日目
8,437円 ( 9,281円 )	3日目
8,177円 ( 8,995円 )	3日目
9,308円 ( 10,239円 )	3日目
25,011円 ( 27,512円 )	3日目
25,833円 ( 28,416円 )	1日目
29,938円 ( 32,932円 )	3日目
10,302円 ( 11,332円 )	3日目
8,735円 ( 9,609円 )	3日目
11,797円 ( 12,977円 )	3日目
25,235円 ( 27,759円 )	1日目
25,833円 ( 28,416円 )	3日目
29,267円 ( 32,194円 )	1日目
9,308円 ( 10,239円 )	1日目
29,938円 ( 32,932円 )	3日目
37,405円 ( 41,146円 )	3日目
48,528円 ( 53,381円 )	3日目
10,302円 ( 11,332円 )	1日目
28,371円 ( 31,208円 )	3日目
29,938円 ( 32,932円 )	3日目
34,045円 ( 37,450円 )	3日目
51,324円 ( 56,456円 )	3日目
41,884円 ( 46,072円 )	3日目
12,170円 ( 13,387円 )	5日目
34,928円 ( 38,421円 )	3日目
45,990円 ( 50,589円 )	3日目
59,728円 ( 65,701円 )	3日目
34,344円 ( 37,778円 )	1日目
50,620円 ( 55,682円 )	3日目
88,547円 ( 97,402円 )	3日目

詳細情報

基本情報

基本情報

【特長】
ねじ込み式で簡単交換式のヘッド,高精度研削切刃/Mタイプ切刃,高精度研削切刃/Mタイプ切刃ヘビィメタルシャンクは高剛性ですボール、スクウエアー、などのマルチマスターホルダーです。

ご注意

本商品はシャンクのみです。ヘッドは別売りです。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

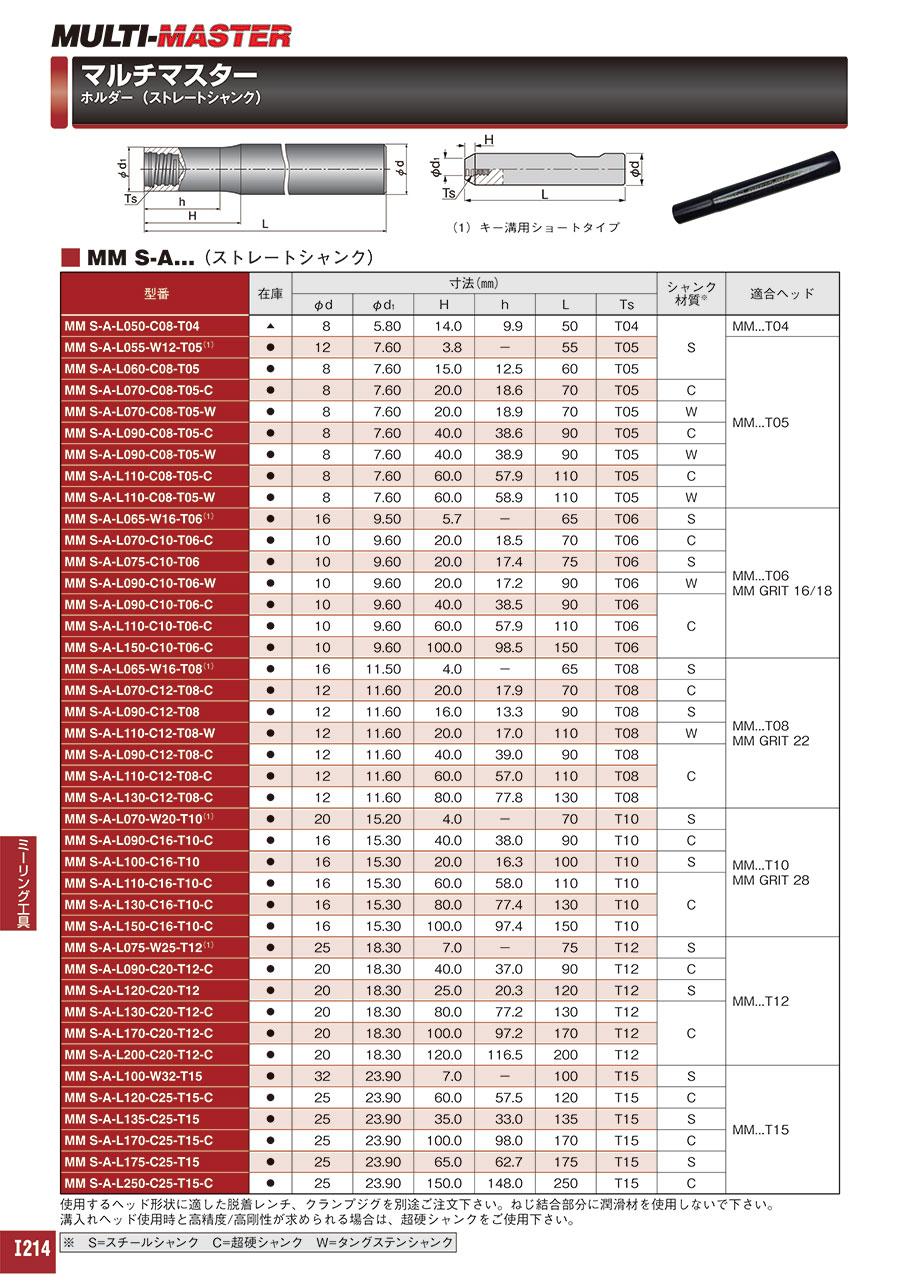

カタログ (見開き版)

商品担当おすすめ

タンガロイ
鋼モジュラシャンク SM

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
