イスカル

ピコカット小径ソリッドバー用ホルダー

カタログ |

通常単価(税別): 17,321円～25,907円

税込単価: 19,053円～28,498円

【特長】突き出しが量調整可能な小径ソリッドバー用ホルダーです。

加工用途
内径・通し穴
適合チップ形状
ISO規格外
レンチ
HW 2.5

ご注意

ホルダ本体には、チップは付属しておりません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

（1）スイスタイプCNC用

外形図

選定サポート情報

●選択

加工ワークの加工径に合せて、ソリッドバーを選択します。
加工径、加工深さ、溝幅、ピッチ等
選択ソリッドバーのシャンク径（φd₁）と、使用機械の掴み径に合せてホルダーを選択します。
使用可能な工具のうち、出来るだけ突き出しの短いソリッドバー、径の太いホルダーを選択します。
PICCO...6-7、MG...PCOはPICCO CUTとPASSPORT用MGCH、MGSIR/Lバーが装着出来ます。
注）バーをストッパーに突き当て使用する事で、交換した時も刃先位置を簡単に決められます。
PICCO ：掴み代一定（PICCOCUTシリーズ推奨）、多種多様な標準ピコカットシリーズを取付可能
MG PCO：突出し量調整可能（剛性確保分の掴み代は必要）

型番リスト

表示件数

型番

最小加工径

(mm)

シャンク径

(mm)

トラスココード

最小発注数量

6.0 6.6 8.0 8.8 11.0	25.4	338-7704	1個
6.0 6.6 8.0	12	625-1978	1個
6.0 6.6 8.0 8.8 11.0	16	625-2001	1個
12	16	625-2010	1個
6.0 6.6 8.0 8.8 11.0	19.05	625-2028	1個
6.0 6.6 8.0 8.8 11.0	20	625-2036	1個
6.0 6.6 8.0 8.8 11.0	22	338-7691	1個
0.6 1.0 2.0 2.8 3.0 4.0 5.0	25.4	-	1個
6.0 6.8 7.0	25.4	338-8298	1個
0.6 1.0 2.0 2.8 3.0 4.0 5.0	12	210-3010	1個
0.6 1.0 2.0 2.8 3.0 4.0 5.0	16	210-3028	1個
6.0 6.8 7.0	16	210-3052	1個
0.6 1.0 2.0 2.8 3.0 4.0 5.0	19.05	210-3036	1個
6.0 6.8 7.0	19.05	210-3061	1個
0.6 1.0 2.0 2.8 3.0 4.0 5.0	20	210-3044	1個
6.0 6.8 7.0	20	210-3079	1個

通常単価(税別) (税込単価)	通常出荷日

21,204円 ( 23,324円 )	3日目
17,321円 ( 19,053円 )	3日目
17,321円 ( 19,053円 )	1日目
18,441円 ( 20,285円 )	3日目
18,441円 ( 20,285円 )	3日目
18,441円 ( 20,285円 )	3日目
18,441円 ( 20,285円 )	3日目
25,907円 ( 28,498円 )	3日目
25,907円 ( 28,498円 )	3日目
22,472円 ( 24,719円 )	3日目
22,472円 ( 24,719円 )	3日目
22,472円 ( 24,719円 )	1日目
22,472円 ( 24,719円 )	3日目
22,472円 ( 24,719円 )	3日目
22,472円 ( 24,719円 )	3日目
22,472円 ( 24,719円 )	3日目

詳細情報

基本情報

基本情報

【特長】突き出しが量調整可能な小径ソリッドバー用ホルダーです。

ご注意

ホルダ本体には、チップは付属しておりません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

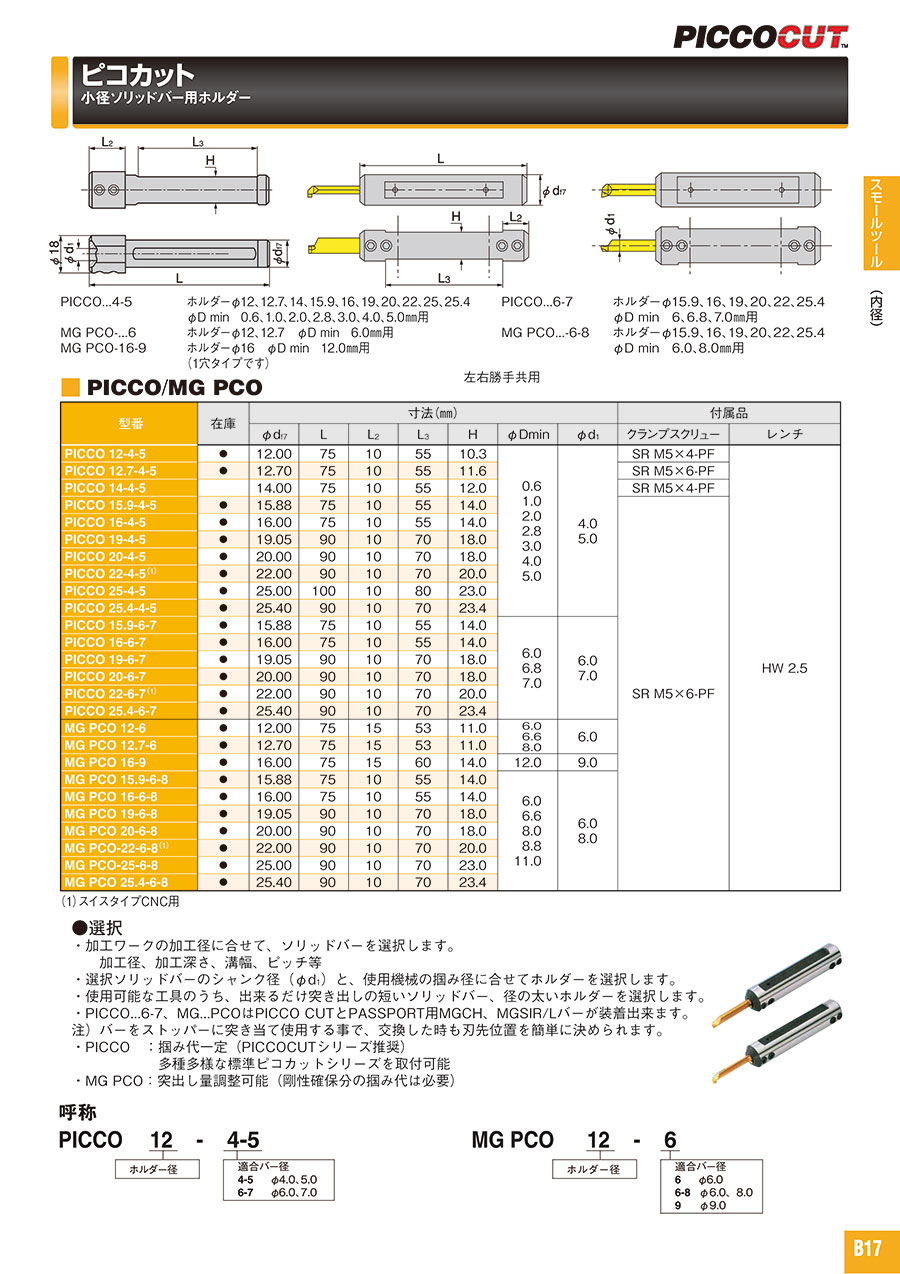

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
