セルフグリップ（Fカット） 突切加工用一体型ホルダー 汎用旋盤用、強化タイプ
- 通常単価(税別)
- 13,736円～16,799円
- 税込単価
- 15,110円～18,479円
【用途】汎用旋盤での鋼材の突切・深溝入れ加工に使用できます。【特長】一体型のセ...
詳細情報を確認する- 加工用途
- 溝入れ / 突っ切り
ご注意
- ホルダ本体には、チップは付属しておりません。
- CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
未確定：候補が2型番あります。
商品情報
製品特長・仕様
製品の基本仕様・特長
用途
- 突切
- 深溝入
強化タイプ…アゴ下迄シャンクが延長されている為、高剛性となっています。加工径に制限があります。Dmax以内でご使用下さい。
| 型番 | 寸法（mm） | ホルダー形状 | 取付レンチ | Wチップ幅 | 適合チップ | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H=H1 | B | φDmax | A | L | L1 | H4 | |||||
| SGTFR 2020-3 | 20 | 20 | 52 | 2.4 | 120 | - | - | B | ESG-1 | 3.0 | GFN/R/L 3 |
| SGTFR 1212-3D 32 | 12 | 12 | 32 | 2.40 | 150 | 18 | 6 | C | 3.1 | ||
| SGTFR 1616-3D 35 | 16 | 16 | 35 | 2.40 | 110 | 18 | 4 | ||||
外形図
詳細情報
基本情報
【用途】
汎用旋盤での鋼材の突切・深溝入れ加工に使用できます。
【特長】
一体型のセルフグリップホルダーです。
ご注意
- ホルダ本体には、チップは付属しておりません。
- CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

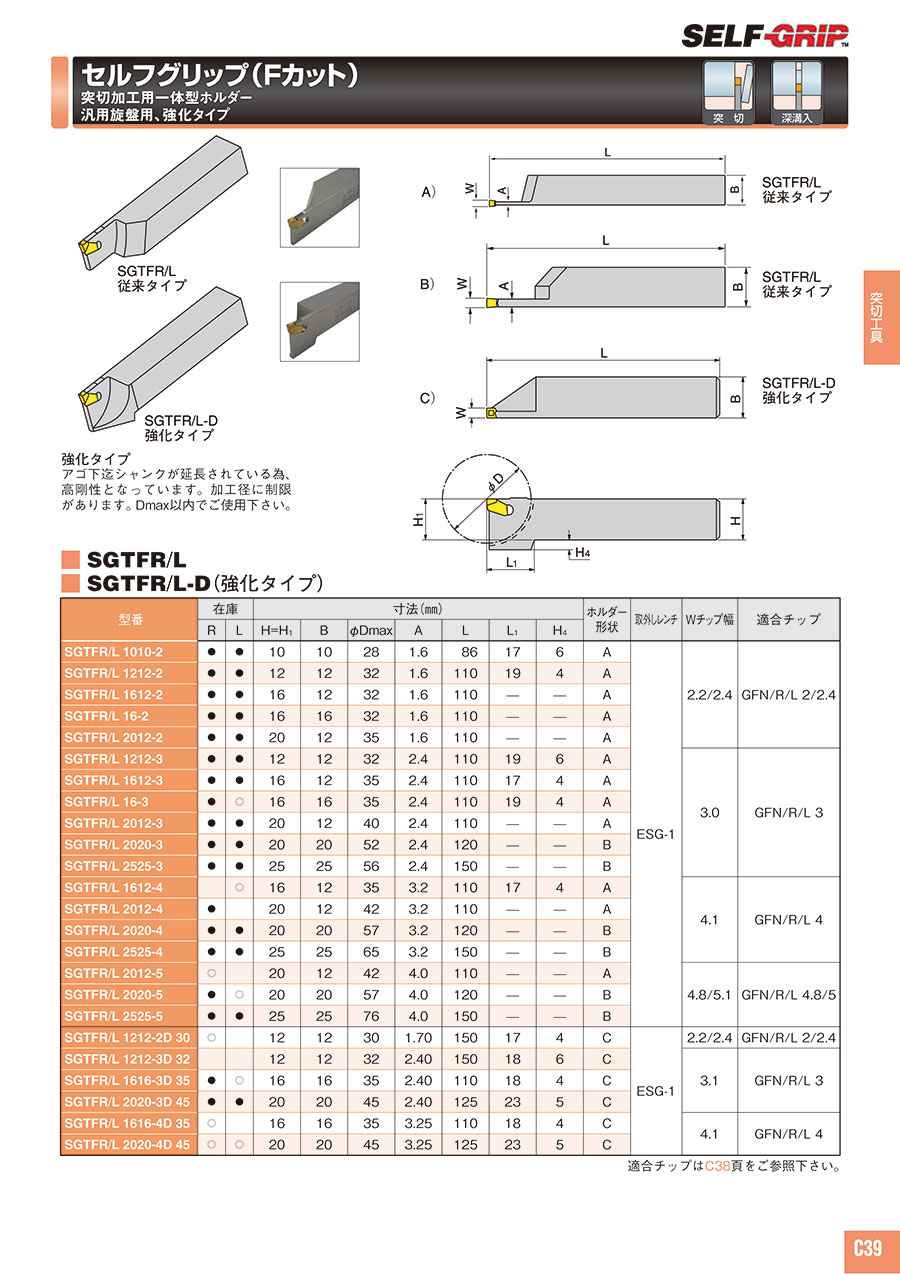

カタログ
商品担当おすすめ
セルフグリップ（Fカット） 突切加工用一体型ホルダー 汎用旋盤用、強化タイプのレビュー
安定しています
4
4.02020/04/22
大手メーカーの物だけあって、全く問題ありません。商社から買うよりも安く購入できました。
0人が参考にしています。
