グーリング

付刃リーマ貫通穴用 HR500GD 1683

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 62,837円～73,738円

税込単価: 69,121円～81,112円

サーメット付刃リーマ（Ｈ7公差穴用）。【特長】・高品質な穴仕上げ加工を超高...

コーティング有無・表面処理
ノンコート
シャンク径公差
h6
工具材質詳細
サーメット
内部給油
有

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

付刃リーマ貫通穴用 HR500GD 1683の仕様

付刃リーマ貫通穴用 1683の外観

付刃リーマ貫通穴用 1683の寸法図

刃径	φ6超-φ10	φ10超-φ18	φ18超-φ30	φ30超-φ50
公差	+0.012 +0.006	+0.015 +0.008	+0.017 +0.009	+0.021 +0.012

商品コード	刃径	シャンク径	全長	首下長	刃長	刃数
商品コード	d₁	d₂	l₁	l₂	l₄	Z
(NEW) 1683 6.000	6	6	76	40	12	4
(NEW) 1683 8.000	8	8	101	65	16	4
(NEW) 1683 10.000	10	10	101	61	16	4
(NEW) 1683 12.000	12	12	130	85	16	4
(NEW) 1683 14.000	14	14	130	85	16	6
(NEW) 1683 16.000	16	16	150	102	19	6
(NEW) 1683 18.000	18	18	150	102	19	6
(NEW) 1683 20.000	20	20	150	100	19	6
1683 22.000	22	20	160	110	22	6
1683 24.000	24	25	180	124	22	6
1683 25.000	25	25	180	124	22	6
1683 26.000	26	25	180	124	22	6
1683 28.000	28	25	180	124	25	6
1683 30.000	30	25	180	124	25	6
1683 32.000	32	32	200	140	25	6
1683 34.000	34	32	200	140	25	6
1683 36.000	36	32	200	140	25	8
1683 38.000	38	32	200	140	25	8
1683 40.000	40	32	200	140	25	8

単位 : mm

型番リスト

表示件数

型番

1683-022.000
1683-024.000
1683-025.000
1683-026.000
1683-028.000
1683-030.000
1683-032.000
1683-034.000
1683-036.000
1683-038.000
1683-040.000

刃径

(mm)

全長

(mm)

シャンク径・MT No

刃径公差

(mm)

刃数

首下長

(mm)

溝長

(mm)

最小発注数量

22	160	20	＋0.017～＋0.009	6	110	22	1個
24	180	25	＋0.017～＋0.009	6	124	22	1個
25	180	25	＋0.017～＋0.009	6	124	22	1個
26	180	25	＋0.017～＋0.009	6	124	22	1個
28	180	25	＋0.017～＋0.009	6	124	25	1個
30	180	25	＋0.017～＋0.009	6	124	25	1個
32	200	32	＋0.021～＋0.012	6	140	25	1個
34	200	32	＋0.021～＋0.012	6	140	25	1個
36	200	32	＋0.021～＋0.012	8	140	25	1個
38	200	32	＋0.021～＋0.012	8	140	25	1個
40	200	32	＋0.021～＋0.012	8	140	25	1個

通常単価(税別) (税込単価)	通常出荷日

62,837円 ( 69,121円 )	3日目
62,837円 ( 69,121円 )	3日目
65,514円 ( 72,065円 )	19日目
65,514円 ( 72,065円 )	3日目
66,595円 ( 73,255円 )	19日目
66,595円 ( 73,255円 )	19日目
72,053円 ( 79,258円 )	19日目
72,053円 ( 79,258円 )	19日目
72,053円 ( 79,258円 )	19日目
73,738円 ( 81,112円 )	19日目
73,738円 ( 81,112円 )	3日目

詳細情報

基本情報

基本情報

サーメット付刃リーマ（Ｈ7公差穴用）。
【特長】
・高品質な穴仕上げ加工を超高速で行うことが可能。
・サーメット付け刃タイプのリーマで鋼加工に最適。
・シャンクスルークーラント供給方式により確実な切屑の排出を実現。
【用途】
・一般構造用鋼・快削鋼・炭素鋼・工具鋼・窒化鋼・浸炭鋼・ばね鋼等

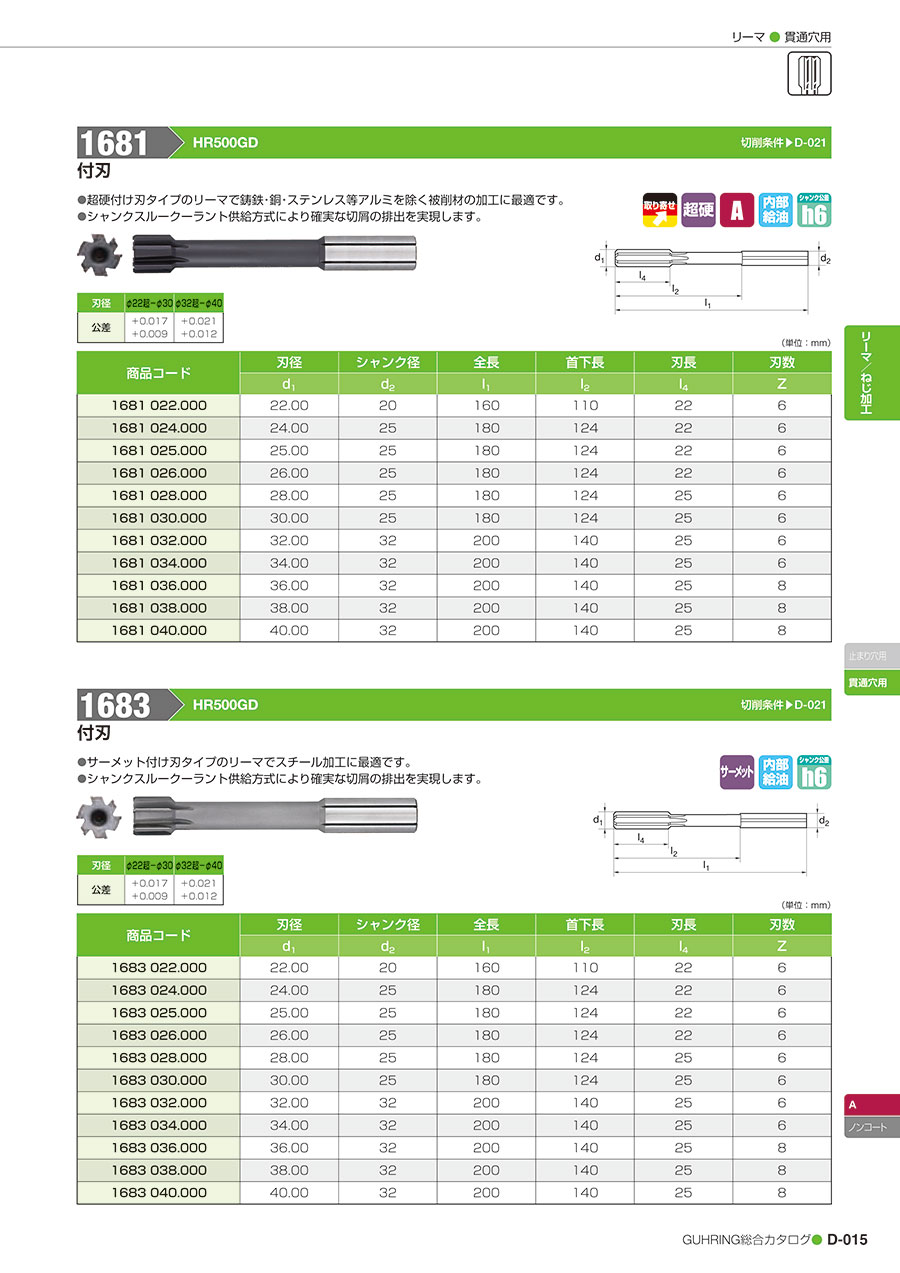

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

付刃リーマ貫通穴用 HR500GD 1683のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q不等分割リーマの効果は？

不等分割により仮想刃の作用が生じて、加工穴を真円に近づけることができます。
