グーリング

超硬ドリルガンドリル ZB80 5643

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 32,098円～44,485円

税込単価: 35,308円～48,934円

超硬非鉄金属用ガンドリル（ZB80）。【特長】・2枚刃のろう付けタイプガン...

被削材
鋳鉄 / アルミ / 銅
工具材質
超硬
シャンクタイプ
エンドミルシャンク
コーティング・表面処理
ノンコート
油穴（オイルホール）
○
単品/セット品
単品
工具材質（詳細）
超硬合金
刃数
2
コーティング有無
無
内部給油
有

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

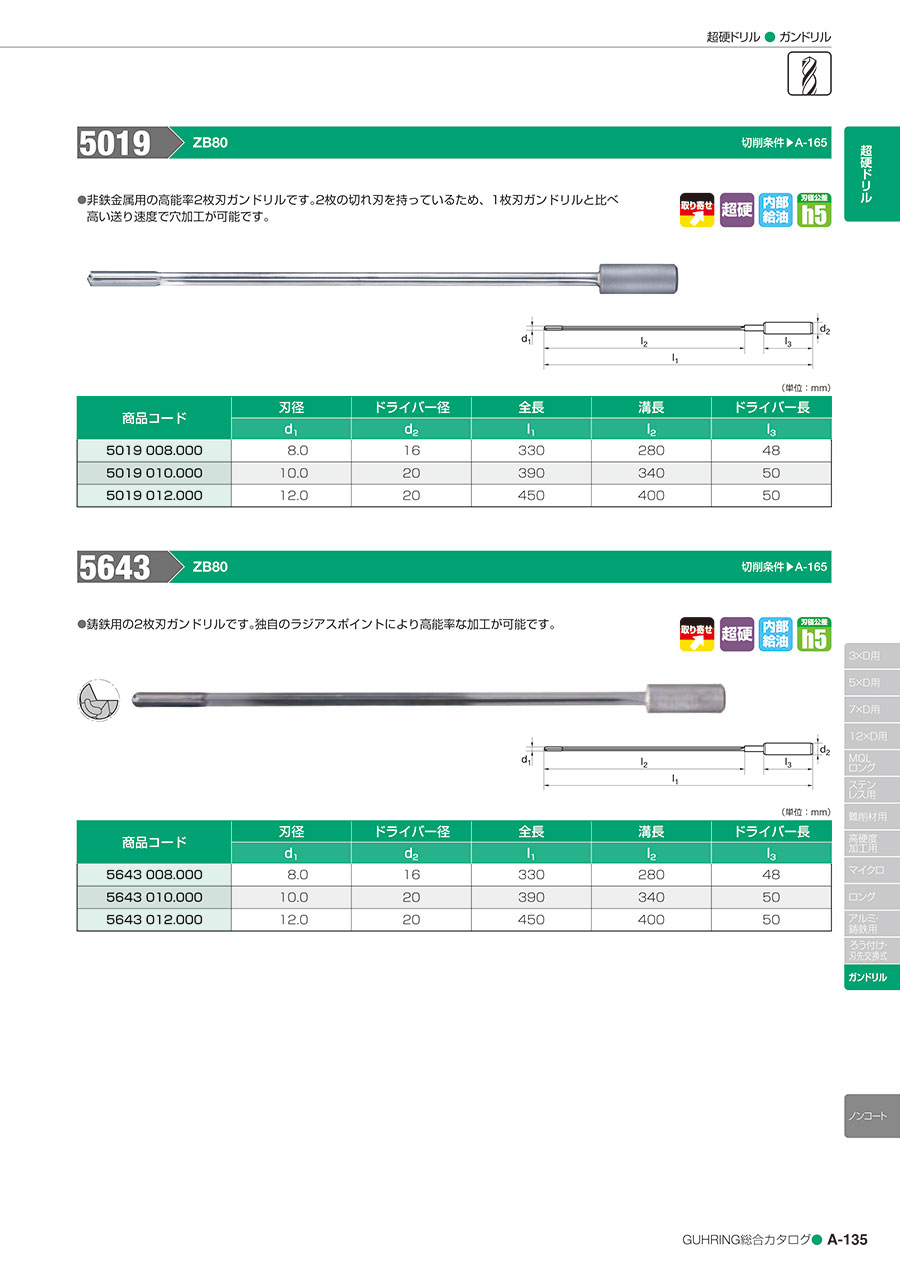

ガンドリル5643の特長と寸法

外形図（刃径公差h5）

寸法図

単位:mm

商品コード	刃径	ドライバー径	全長	溝長	ドライバー長
商品コード	d₁	d₂	l₁	l₂	l₃
5643 8.000	8	16	330	280	48
5643 10.000	10	20	390	340	50
5643 12.000	12	20	450	400	50

型番リスト

表示件数

型番

5643-008.000

5643-010.000

5643-012.000

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

直径公差

(mm)

ドライバ一径 d2

(mm)

ドライバー長 l3

(mm)

最小発注数量

8	280	330	20	-0.006～0	16	48	1個
10	340	390	16	-0.006～0	20	50	1個
12	400	450	20	-0.008～0	20	50	1個

通常単価(税別) (税込単価)	通常出荷日

32,098円 ( 35,308円 )	19日目
34,596円 ( 38,056円 )	19日目
44,485円 ( 48,934円 )	19日目

詳細情報

基本情報

基本情報

超硬非鉄金属用ガンドリル（ZB80）。
【特長】
・2枚刃のろう付けタイプガンドリル。
・鋳鉄用の2枚刃ガンドリルで、独自のラジアスポイントにより高能率な加工が可能。
【用途】
・鋳鉄・ダクタイル鋳鉄・アルミ二ウム・アルミ二ウム合金・アルミダイキャスト等。
・マグネシウム合金・黄銅等。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超硬ドリルガンドリル ZB80 5643のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qマシニングセンタでの加工方法は？

ガイド穴が必要です。ガイド穴径はガンドリル径より＋0.01～＋0.03ｍｍで、深さは1.5xD程度です。
