汎用スクエアエンドミル スタブ 3枚刃 3684
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 2,260円～14,455円
- 税込単価
- 2,486円～15,901円
超硬スクエアエンドミルレスタブ3枚刃 3684。【特長】・3枚刃スクエアエンド...
詳細情報を確認する- 工具材質
- 超硬
- ねじれ角
- 標準ネジレ(30～44°)
- 標準/追加工区分
- メーカー標準品
- 刃数 (枚)
- 3
- コーティング詳細
- FIRE
- 刃径公差
- e8
商品情報
汎用スクエアエンドミル スタブ 3枚刃 3684の詳細

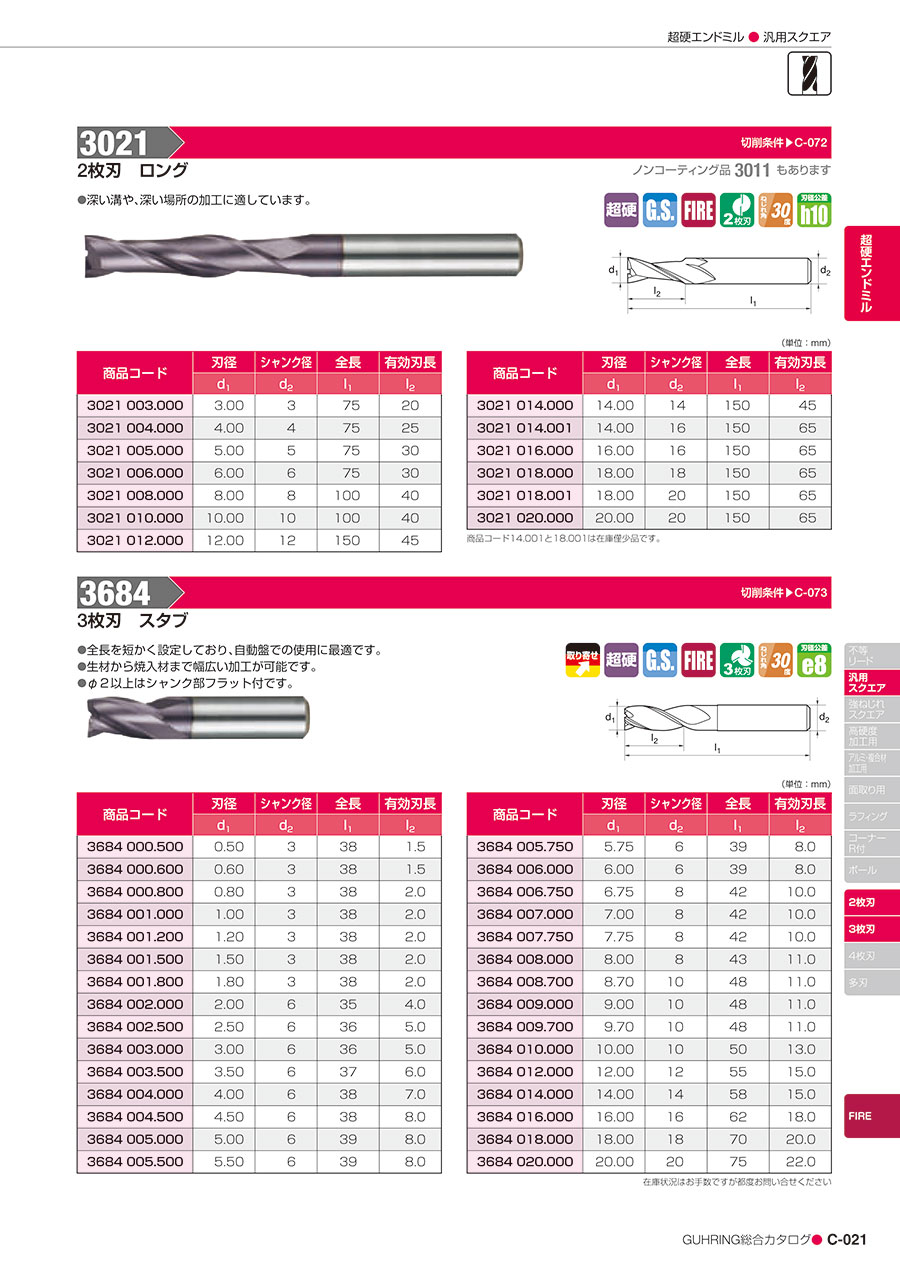

汎用スクエアエンドミル スタブ 3枚刃 3684 イメージ
汎用スクエアエンドミル スタブ 3枚刃 3684の寸法
汎用スクエアエンドミル スタブ 3枚刃 3684 寸法図
（単位：mm）
| 商品コード | 刃径 | シャンク径 | 全長 | 有効刃長 | C |
|---|---|---|---|---|---|
| d1 | d2h6 | l1 | l2 | mm×45° | |
| 3684 0.500 | 0.5 | 3 | 38 | 1.5 | 0.03 |
| 3684 0.600 | 0.6 | 3 | 38 | 1.5 | 0.03 |
| 3684 0.800 | 0.8 | 3 | 38 | 2 | 0.03 |
| 3684 1.000 | 1 | 3 | 38 | 2 | 0.03 |
| 3684 1.200 | 1.2 | 3 | 38 | 2 | 0.03 |
| 3684 1.500 | 1.5 | 3 | 38 | 2 | 0.03 |
| 3684 1.800 | 1.8 | 3 | 38 | 2 | 0.03 |
| 3684 2.000 | 2 | 6 | 35 | 4 | 0.03 |
| 3684 2.500 | 2.5 | 6 | 36 | 5 | 0.05 |
| 3684 3.000 | 3 | 6 | 36 | 5 | 0.05 |
| 3684 3.500 | 3.5 | 6 | 37 | 6 | 0.05 |
| 3684 4.000 | 4 | 6 | 38 | 7 | 0.05 |
| 3684 4.500 | 4.5 | 6 | 38 | 8 | 0.05 |
| 3684 5.000 | 5 | 6 | 39 | 8 | 0.05 |
| 3684 5.500 | 5.5 | 6 | 39 | 8 | 0.05 |
| 3684 5.750 | 5.75 | 6 | 39 | 8 | 0.05 |
| 3684 6.000 | 6 | 6 | 39 | 8 | 0.05 |
| 3684 6.750 | 6.75 | 8 | 42 | 10 | 0.1 |
| 3684 7.000 | 7 | 8 | 42 | 10 | 0.1 |
| 3684 7.750 | 7.75 | 8 | 42 | 10 | 0.1 |
| 3684 8.000 | 8 | 8 | 43 | 11 | 0.1 |
| 3684 8.700 | 8.7 | 10 | 48 | 11 | 0.1 |
| 3684 9.000 | 9 | 10 | 48 | 11 | 0.1 |
| 3684 9.700 | 9.7 | 10 | 48 | 11 | 0.1 |
| 3684 10.000 | 10 | 10 | 50 | 13 | 0.1 |
| 3684 12.000 | 12 | 12 | 55 | 15 | 0.1 |
| 3684 14.000 | 14 | 14 | 58 | 15 | 0.15 |
| 3684 16.000 | 16 | 16 | 62 | 18 | 0.15 |
| 3684 18.000 | 18 | 18 | 70 | 20 | 0.15 |
| 3684 20.000 | 20 | 20 | 75 | 22 | 0.15 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,157円 ( 3,473円 ) | 1日目 |
3,157円 ( 3,473円 ) | 1日目 |
2,260円 ( 2,486円 ) | 在庫品1日目当日出荷可能 |
2,588円 ( 2,847円 ) | 1日目 |
2,890円 ( 3,179円 ) | 1日目 |
2,588円 ( 2,847円 ) | 1日目 |
3,226円 ( 3,549円 ) | 1日目 |
2,971円 ( 3,268円 ) | 1日目 |
3,029円 ( 3,332円 ) | 1日目 |
2,971円 ( 3,268円 ) | 1日目 |
3,029円 ( 3,332円 ) | 1日目 |
2,971円 ( 3,268円 ) | 1日目 |
3,226円 ( 3,549円 ) | 1日目 |
3,157円 ( 3,473円 ) | 1日目 |
3,226円 ( 3,549円 ) | 1日目 |
3,429円 ( 3,772円 ) | 1日目 |
3,157円 ( 3,473円 ) | 1日目 |
4,096円 ( 4,506円 ) | 1日目 |
3,835円 ( 4,219円 ) | 1日目 |
3,899円 ( 4,289円 ) | 1日目 |
3,835円 ( 4,219円 ) | 1日目 |
5,329円 ( 5,862円 ) | 1日目 |
5,041円 ( 5,545円 ) | 1日目 |
5,329円 ( 5,862円 ) | 1日目 |
4,935円 ( 5,429円 ) | 1日目 |
5,888円 ( 6,477円 ) | 1日目 |
7,220円 ( 7,942円 ) | 1日目 |
10,488円 ( 11,537円 ) | 1日目 |
14,455円 ( 15,901円 ) | 1日目 |
詳細情報
基本情報
超硬スクエアエンドミルレスタブ3枚刃 3684。
【特長】
・3枚刃スクエアエンドミル。
・全長を短く設定しており、自動盤の使用に最適。
・生材から焼入れ材まで幅広い加工が可能。
・φ2（直径2mm）以上はシャンク部フラット付。
・Fireコーティングの採用により長寿命。
【用途】
・一般構造用鋼・炭素鋼・合金鋼・工具鋼・ステンレス鋼・鋳鉄・調質鋼などに使用。
