グーリング

難削材用ドリル 3×D RT100HF 8520

カタログ |

通常単価(税別): 9,993円～55,051円

税込単価: 10,992円～60,556円

難削材向けの超硬ソリッドドリル。【特長】・5500HVの高硬度コーティング...

被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / チタン
工具材質
超硬
シャンクタイプ
エンドミルシャンク
コーティング・表面処理
鋼用
油穴（オイルホール）
○
単品/セット品
単品
先端角 (°)
140
工具材質（詳細）
超硬合金
コーティング・表面処理（詳細）
Y
刃数
2
シャンク径公差 (mm)
h6
コーティング有無
有
規格
DIN6537K
内部給油
有
コーティング種類
その他

未確定：候補が149型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

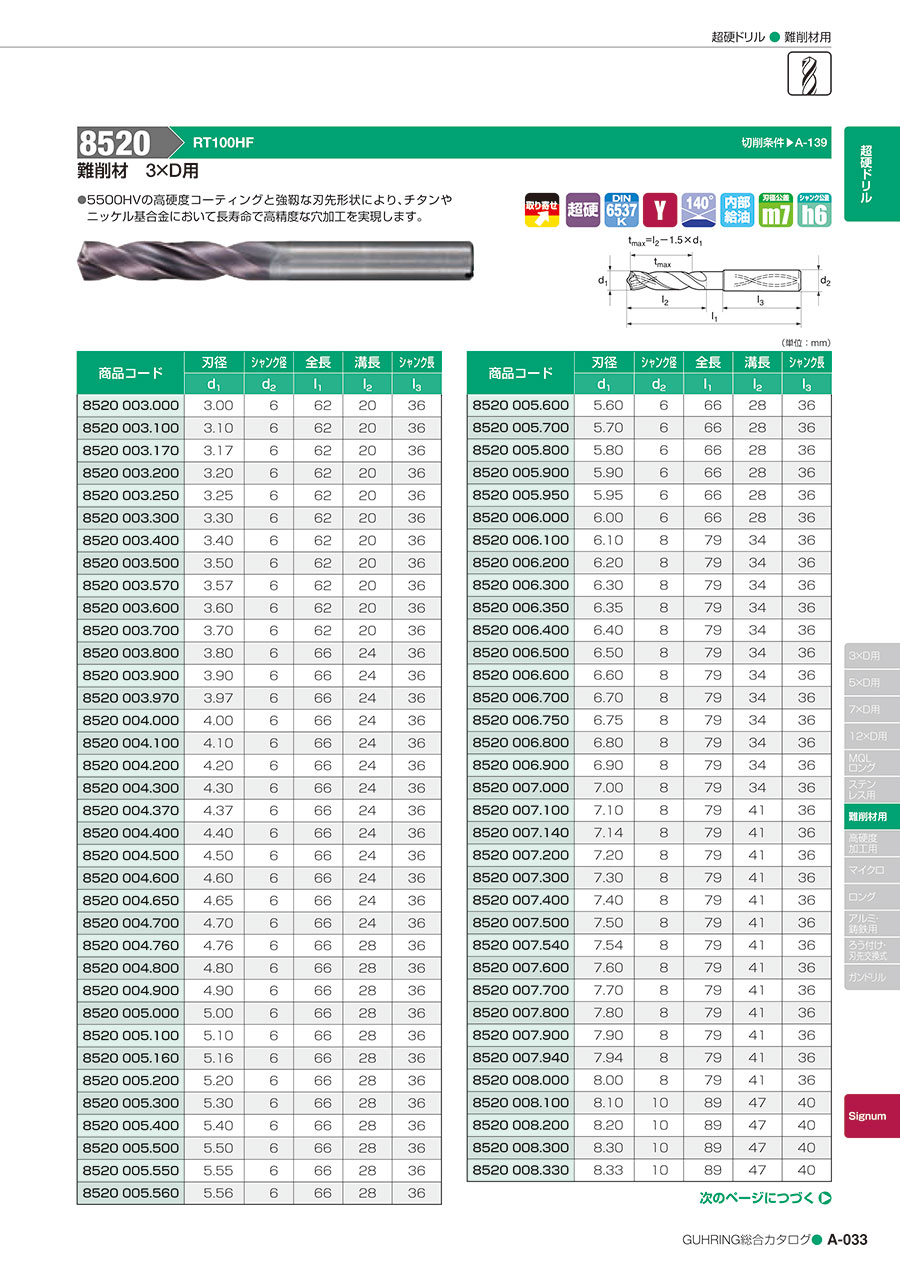

難削材用ドリル 3×D RT100HFの仕様

外形図

（単位:mm）

商品コード	刃径	シャンク径	全長	溝長	シャンク長
商品コード	d₁	d₂	l₁	l₂	l₃
8520 3.000	3	6	62	20	36
8520 3.100	3.1	6	62	20	36
8520 3.170	3.17	6	62	20	36
8520 3.200	3.2	6	62	20	36
8520 3.250	3.25	6	62	20	36
8520 3.300	3.3	6	62	20	36
8520 3.400	3.4	6	62	20	36
8520 3.500	3.5	6	62	20	36
8520 3.570	3.57	6	62	20	36
8520 3.600	3.6	6	62	20	36
8520 3.700	3.7	6	62	20	36
8520 3.800	3.8	6	66	24	36
8520 3.900	3.9	6	66	24	36
8520 3.970	3.97	6	66	24	36
8520 4.000	4	6	66	24	36
8520 4.100	4.1	6	66	24	36
8520 4.200	4.2	6	66	24	36
8520 4.300	4.3	6	66	24	36
8520 4.370	4.37	6	66	24	36
8520 4.400	4.4	6	66	24	36
8520 4.500	4.5	6	66	24	36
8520 4.600	4.6	6	66	24	36
8520 4.650	4.65	6	66	24	36
8520 4.700	4.7	6	66	24	36
8520 4.760	4.76	6	66	28	36
8520 4.800	4.8	6	66	28	36
8520 4.900	4.9	6	66	28	36
8520 5.000	5	6	66	28	36
8520 5.100	5.1	6	66	28	36
8520 5.160	5.16	6	66	28	36
8520 5.200	5.2	6	66	28	36
8520 5.300	5.3	6	66	28	36
8520 5.400	5.4	6	66	28	36
8520 5.500	5.5	6	66	28	36
8520 5.550	5.55	6	66	28	36
8520 5.560	5.56	6	66	28	36

商品コード	刃径	シャンク径	全長	溝長	シャンク長
商品コード	d₁	d₂	l₁	l₂	l₃
8520 5.600	5.6	6	66	28	36
8520 5.700	5.7	6	66	28	36
8520 5.800	5.8	6	66	28	36
8520 5.900	5.9	6	66	28	36
8520 5.950	5.95	6	66	28	36
8520 6.000	6	6	66	28	36
8520 6.100	6.1	8	79	34	36
8520 6.200	6.2	8	79	34	36
8520 6.300	6.3	8	79	34	36
8520 6.350	6.35	8	79	34	36
8520 6.400	6.4	8	79	34	36
8520 6.500	6.5	8	79	34	36
8520 6.600	6.6	8	79	34	36
8520 6.700	6.7	8	79	34	36
8520 6.750	6.75	8	79	34	36
8520 6.800	6.8	8	79	34	36
8520 6.900	6.9	8	79	34	36
8520 7.000	7	8	79	34	36
8520 7.100	7.1	8	79	41	36
8520 7.140	7.14	8	79	41	36
8520 7.200	7.2	8	79	41	36
8520 7.300	7.3	8	79	41	36
8520 7.400	7.4	8	79	41	36
8520 7.500	7.5	8	79	41	36
8520 7.540	7.54	8	79	41	36
8520 7.600	7.6	8	79	41	36
8520 7.700	7.7	8	79	41	36
8520 7.800	7.8	8	79	41	36
8520 7.900	7.9	8	79	41	36
8520 7.940	7.94	8	79	41	36
8520 8.000	8	8	79	41	36
8520 8.100	8.1	10	89	47	40
8520 8.200	8.2	10	89	47	40
8520 8.300	8.3	10	89	47	40
8520 8.330	8.33	10	89	47	40

※ 上記以外の品番の商品についてはカタログを参照してください。

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

直径公差

(mm)

シャンク長 l3

(mm)

最小発注数量

3	20	62	6	+0.002～+0.012	36	1個
3.1	20	62	6	+0.004～+0.016	36	1個
3.17	20	62	6	+0.004～+0.016	36	1個
3.2	20	62	6	+0.004～+0.016	36	1個
3.25	20	62	6	+0.004～+0.016	36	1個
3.3	20	62	6	+0.004～+0.016	36	1個
3.4	20	62	6	+0.004～+0.016	36	1個
3.5	20	62	6	+0.004～+0.016	36	1個
3.57	20	62	6	+0.004～+0.016	36	1個
3.6	20	62	6	+0.004～+0.016	36	1個
3.7	20	62	6	+0.004～+0.016	36	1個
3.8	24	66	6	+0.004～+0.016	36	1個
3.9	24	66	6	+0.004～+0.016	36	1個
3.97	24	66	6	+0.004～+0.016	36	1個
4	24	66	6	+0.004～+0.016	36	1個
4.1	24	66	6	+0.004～+0.016	36	1個
4.2	24	66	6	+0.004～+0.016	36	1個
4.3	24	66	6	+0.004～+0.016	36	1個
4.37	24	66	6	+0.004～+0.016	36	1個
4.4	24	66	6	+0.004～+0.016	36	1個
4.5	24	66	6	+0.004～+0.016	36	1個
4.6	24	66	6	+0.004～+0.016	36	1個
4.65	24	66	6	+0.004～+0.016	36	1個
4.7	24	66	6	+0.004～+0.016	36	1個
4.76	28	66	6	+0.004～+0.016	36	1個
4.8	28	66	6	+0.004～+0.016	36	1個
4.9	28	66	6	+0.004～+0.016	36	1個
5	28	66	6	+0.004～+0.016	36	1個
5.1	28	66	6	+0.004～+0.016	36	1個
5.16	28	66	6	+0.004～+0.016	36	1個
5.2	28	66	6	+0.004～+0.016	36	1個
5.3	28	66	6	+0.004～+0.016	36	1個
5.4	28	66	6	+0.004～+0.016	36	1個
5.5	28	66	6	+0.004～+0.016	36	1個
5.55	28	66	6	+0.004～+0.016	36	1個
5.56	28	66	6	+0.004～+0.016	36	1個
5.6	28	66	6	+0.004～+0.016	36	1個
5.7	28	66	6	+0.004～+0.016	36	1個
5.8	28	66	6	+0.004～+0.016	36	1個
5.9	28	66	6	+0.004～+0.016	36	1個
5.95	28	66	6	+0.004～+0.016	36	1個
6	28	66	6	+0.004～+0.016	36	1個
6.1	34	79	8	+0.006～+0.021	36	1個
6.2	34	79	8	+0.006～+0.021	36	1個
6.3	34	79	8	+0.006～+0.021	36	1個
6.35	34	79	8	+0.006～+0.021	36	1個
6.4	34	79	8	+0.006～+0.021	36	1個
6.5	34	79	8	+0.006～+0.021	36	1個
6.6	34	79	8	+0.006～+0.021	36	1個
6.7	34	79	8	+0.006～+0.021	36	1個
6.75	34	79	8	+0.006～+0.021	36	1個
6.8	34	79	8	+0.006～+0.021	36	1個
6.9	34	79	8	+0.006～+0.021	36	1個
7	34	79	8	+0.006～+0.021	36	1個
7.1	41	79	8	+0.006～+0.021	36	1個
7.14	41	79	8	+0.006～+0.021	36	1個
7.2	41	79	8	+0.006～+0.021	36	1個
7.3	41	79	8	+0.006～+0.021	36	1個
7.4	41	79	8	+0.006～+0.021	36	1個
7.5	41	79	8	+0.006～+0.021	36	1個

通常単価(税別) (税込単価)	通常出荷日

9,993円 ( 10,992円 )	3日目
9,993円 ( 10,992円 )	19日目
10,558円 ( 11,614円 )	19日目
9,993円 ( 10,992円 )	3日目
10,558円 ( 11,614円 )	19日目
9,993円 ( 10,992円 )	3日目
9,993円 ( 10,992円 )	19日目
9,993円 ( 10,992円 )	19日目
10,558円 ( 11,614円 )	19日目
9,993円 ( 10,992円 )	19日目
9,993円 ( 10,992円 )	19日目
9,993円 ( 10,992円 )	19日目
9,993円 ( 10,992円 )	19日目
10,558円 ( 11,614円 )	19日目
9,993円 ( 10,992円 )	3日目
10,416円 ( 11,458円 )	19日目
10,416円 ( 11,458円 )	19日目
10,416円 ( 11,458円 )	3日目
12,218円 ( 13,440円 )	19日目
12,054円 ( 13,259円 )	19日目
10,416円 ( 11,458円 )	19日目
10,416円 ( 11,458円 )	19日目
12,218円 ( 13,440円 )	19日目
10,416円 ( 11,458円 )	3日目
12,218円 ( 13,440円 )	19日目
10,416円 ( 11,458円 )	19日目
12,054円 ( 13,259円 )	19日目
10,416円 ( 11,458円 )	19日目
10,416円 ( 11,458円 )	3日目
12,218円 ( 13,440円 )	19日目
10,416円 ( 11,458円 )	19日目
12,054円 ( 13,259円 )	19日目
12,054円 ( 13,259円 )	19日目
10,416円 ( 11,458円 )	3日目
12,218円 ( 13,440円 )	19日目
12,218円 ( 13,440円 )	19日目
10,416円 ( 11,458円 )	19日目
10,416円 ( 11,458円 )	19日目
10,416円 ( 11,458円 )	19日目
12,054円 ( 13,259円 )	19日目
12,218円 ( 13,440円 )	19日目
10,416円 ( 11,458円 )	3日目
14,240円 ( 15,664円 )	19日目
14,240円 ( 15,664円 )	19日目
14,240円 ( 15,664円 )	19日目
14,435円 ( 15,879円 )	19日目
14,240円 ( 15,664円 )	3日目
11,482円 ( 12,630円 )	3日目
14,240円 ( 15,664円 )	19日目
11,482円 ( 12,630円 )	19日目
14,435円 ( 15,879円 )	19日目
11,482円 ( 12,630円 )	3日目
11,482円 ( 12,630円 )	19日目
11,482円 ( 12,630円 )	3日目
14,240円 ( 15,664円 )	19日目
14,435円 ( 15,879円 )	19日目
14,240円 ( 15,664円 )	19日目
14,240円 ( 15,664円 )	19日目
11,482円 ( 12,630円 )	19日目
11,482円 ( 12,630円 )	3日目

基本情報

基本情報

難削材向けの超硬ソリッドドリル。
【特長】
・5500HVの高硬度コーティングと強靭な刃先形状。
・チタンやニッケル基合金において長寿命で高精度な穴加工を実現。
【用途】
・一般構造用鋼・快削鋼・炭素鋼・工具鋼・高硬度鋼・チタン合金・特殊合金等に最適。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
