グーリング

ろう付けガンドリル EB80 5018

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 16,477円～28,510円

税込単価: 18,125円～31,361円

一枚刃のろう付けタイプガンドリル。【特長】・超硬ヘッドろう付けタイプでチュ...

被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄 / アルミ / チタン
工具材質
超硬
シャンクタイプ
エンドミルシャンク
コーティング・表面処理
鋼用
油穴（オイルホール）
○
単品/セット品
単品
工具材質（詳細）
超硬合金
刃数
2
コーティング有無
有
内部給油
有
コーティング種類
TiN

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

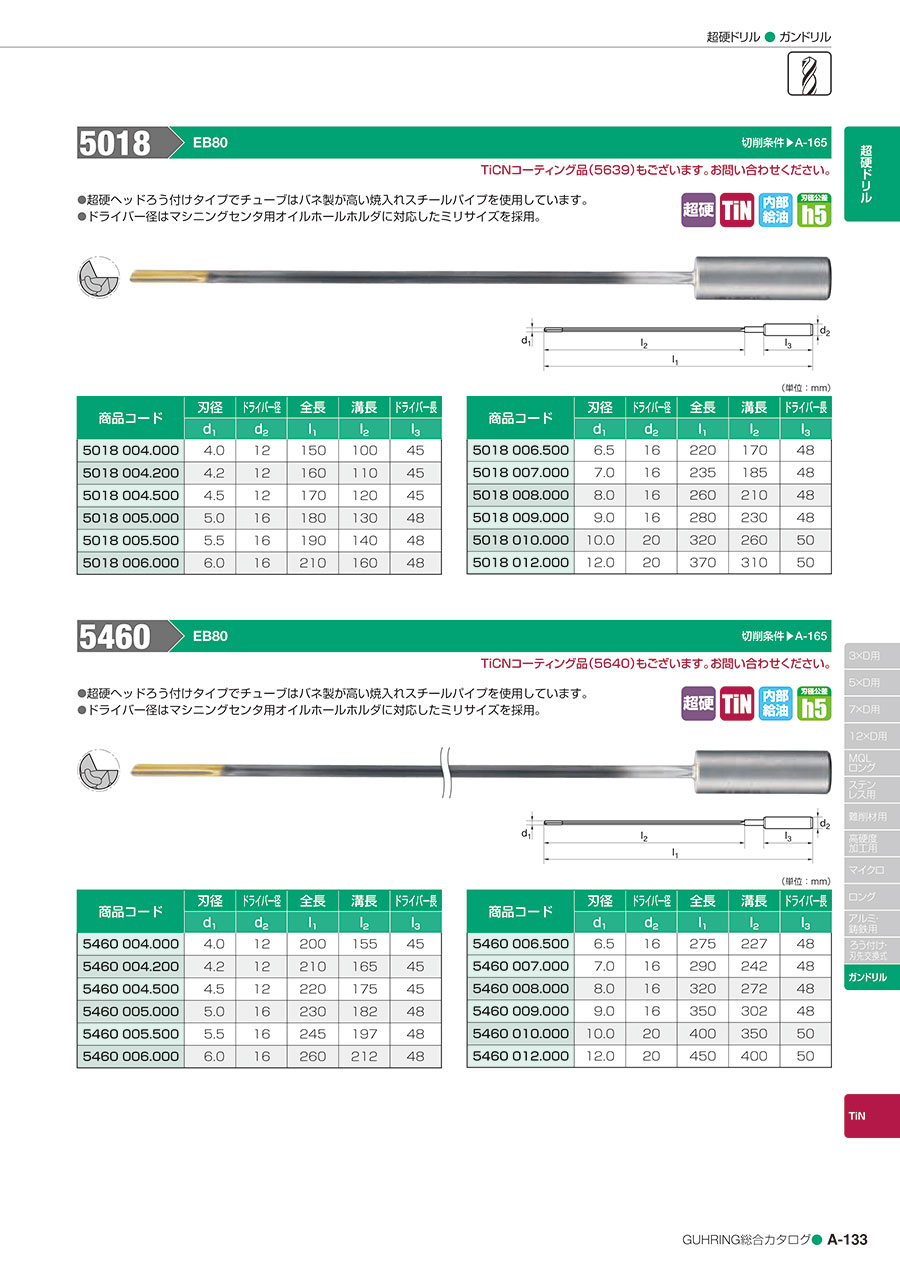

ろう付けガンドリル EB80の仕様

外形図

刃の形状

（単位:mm）

商品コード	刃径	ドライバー径	全長	溝長	ドライバー長
商品コード	d₁	d₂	l₁	l₂	l₃
5018 4.000	4	12	150	100	45
5018 4.200	4.2	12	160	110	45
5018 4.500	4.5	12	170	120	45
5018 5.000	5	16	180	130	48
5018 5.500	5.5	16	190	140	48
5018 6.000	6	16	210	160	48

商品コード	刃径	ドライバー径	全長	溝長	ドライバー長
商品コード	d₁	d₂	l₁	l₂	l₃
5018 6.500	6.5	16	220	170	48
5018 7.000	7	16	235	185	48
5018 8.000	8	16	260	210	48
5018 9.000	9	16	280	230	48
5018 10.000	10	20	320	260	50
5018 12.000	12	20	370	310	50

型番リスト

表示件数

型番

5018-004.000
5018-004.200
5018-004.500
5018-005.000
5018-005.500
5018-006.000
5018-006.500
5018-007.000
5018-008.000
5018-009.000
5018-010.000
5018-012.000

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

直径公差

(mm)

ドライバ一径 d2

(mm)

ドライバー長 l3

(mm)

最小発注数量

4	100	150	12	-0.005～0	12	45	1個
4.2	110	160	12	-0.005～0	12	45	1個
4.5	120	170	12	-0.005～0	12	45	1個
5	130	180	16	-0.005～0	16	48	1個
5.5	140	190	16	-0.005～0	16	48	1個
6	160	210	16	-0.005～0	16	48	1個
6.5	170	220	16	-0.006～0	16	48	1個
7	185	235	16	-0.006～0	16	48	1個
8	210	260	16	-0.006～0	16	48	1個
9	230	280	16	-0.006～0	16	48	1個
10	260	320	20	-0.006～0	20	50	1個
12	310	370	20	-0.008～0	20	50	1個

通常単価(税別) (税込単価)	通常出荷日

16,477円 ( 18,125円 )	3日目
17,021円 ( 18,723円 )	19日目
17,560円 ( 19,316円 )	19日目
18,094円 ( 19,903円 )	3日目
18,646円 ( 20,511円 )	3日目
18,044円 ( 19,848円 )	3日目
19,715円 ( 21,687円 )	19日目
18,616円 ( 20,478円 )	3日目
19,448円 ( 21,393円 )	3日目
20,858円 ( 22,944円 )	3日目
24,344円 ( 26,778円 )	3日目
28,510円 ( 31,361円 )	3日目

詳細情報

基本情報

基本情報

一枚刃のろう付けタイプガンドリル。
【特長】
・超硬ヘッドろう付けタイプでチューブはバネ性が高い焼入れスチールパイプを使用。
・ドライバー径はマシニングセンタ用オイルホールホルダに対応したmmサイズを採用。
・TiNコーティングの採用により長寿命。
【用途】
・一般構造用鋼・快削鋼・炭素鋼・工具鋼・ステンレス鋼に最適。
・高硬度鋼・チタン合金・特殊合金・鋳鉄・ダクタイル鋳鉄・アルミ二ウム合金等に最適。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ダイジェット
ストライクドリル EZN5D形（5Dタイプ）
ダイジェット
ストライクドリル EZN8D形（8Dタイプ）
ダイジェット
ロールタップ下穴用ストライクドリル EZT3D形（3Dタイプ）外部給油式

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ろう付けガンドリル EB80 5018のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qマシニングセンタの加工方法は？

ガイド穴が必要です。ガイド穴径として＋0.01～＋0.03ｍｍで深さ径の2～3倍程度。
