デバリング EW100VR 495
- 通常単価(税別)
- 10,113円～19,995円
- 税込単価
- 11,124円～21,995円
通常出荷日：19日目
超硬デバリング工具（EW100VR）。【特長】・穴の入り口、出口の面取り・バリ取りをミーリング加工で行...
詳細を確認未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
デバリング495（EW100VR）の特長

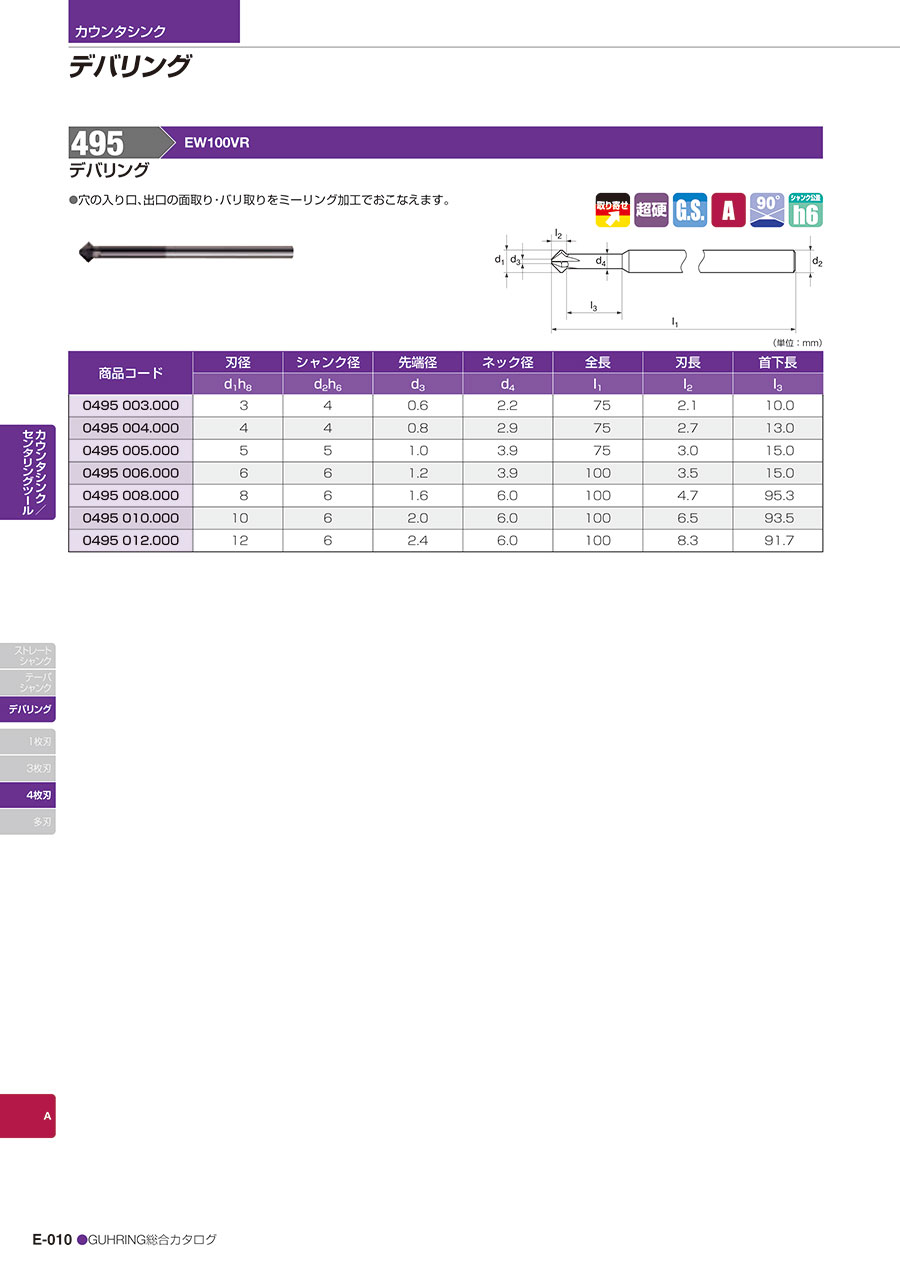

外形図
寸法図
- 超硬
- G.S.
- 90度
- シャンク公差:h6
単位:mm
| 商品コード | 刃径 | シャンク径 | 先端径 | ネック径 | 全長 | 刃長 | 首下長 |
|---|---|---|---|---|---|---|---|
| d1h8 | d2h6 | d3 | d4 | l1 | l2 | l3 | |
| 495 3.000 | 3 | 4 | 0.6 | 2.2 | 75 | 2.1 | 10 |
| 495 4.000 | 4 | 4 | 0.8 | 2.9 | 75 | 2.7 | 13 |
| 495 5.000 | 5 | 5 | 1 | 3.9 | 75 | 3 | 15 |
| 495 6.000 | 6 | 6 | 1.2 | 3.9 | 100 | 3.5 | 15 |
| 495 8.000 | 8 | 6 | 1.6 | 6 | 100 | 4.7 | 95.3 |
| 495 10.000 | 10 | 6 | 2 | 6 | 100 | 6.5 | 93.5 |
| 495 12.000 | 12 | 6 | 2.4 | 6 | 100 | 8.3 | 91.7 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,113円 ( 11,124円 ) | 19日目 |
10,281円 ( 11,309円 ) | 19日目 |
10,502円 ( 11,552円 ) | 19日目 |
11,169円 ( 12,286円 ) | 19日目 |
14,157円 ( 15,573円 ) | 19日目 |
17,471円 ( 19,218円 ) | 19日目 |
19,995円 ( 21,995円 ) | 19日目 |
詳細情報
基本情報
超硬デバリング工具（EW100VR）。
【特長】
・穴の入り口、出口の面取り・バリ取りをミーリング加工で行える。
【用途】
・一般構造用鋼・快削鋼・炭素鋼・合金鋼・工具鋼。
・ステンレス鋼・チタン・チタン合金・鋳鉄・ダクタイル鋳鉄・アルミ合金等。
カタログ
商品担当おすすめ
オーエスジー
HY-QCC 面取り用超硬Qボールエンドミル
オーエスジー
HY-BCC 裏面取り用超硬エンドミル
三菱マテリアル
MP3C 3枚刃エムエスプラス面取りカッタ
デバリング EW100VR 495のレビュー
裏面取り
4
4.02020/08/18
国内メーカでは刃長の長い裏面カッターをあまり販売していないので
非常に助かります。
0人が参考にしています。
よくあるご質問（FAQ）
Q穴の出口側の面取り・バリ取り方法は？
A
回転停止した状態で穴に挿入貫通後、ミーリング動作で裏面取り加工を行います。
