グーリング

チップ HT800WP専用 4114

カタログ |

通常単価(税別): 10,221円～31,343円

税込単価: 11,243円～34,477円

通常出荷日：3日目～19日目

スロアウェイ式ドリル用超硬インサートチップ。【特長】・アルミニウム専用の超硬インサートチップ。【用途】...

未確定：候補が144型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

チップHT800WP専用4114の仕様

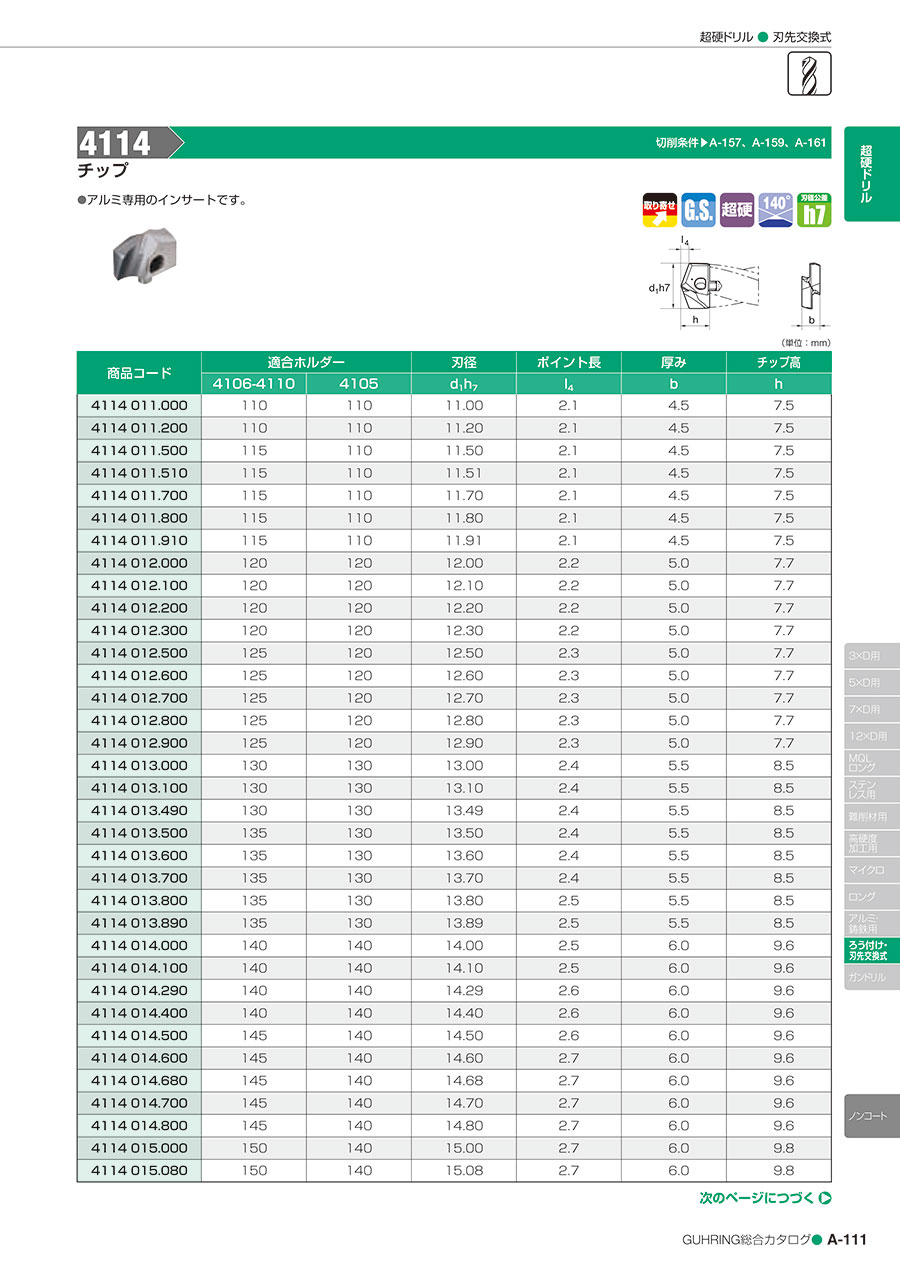

超硬ドリル 4114 チップの寸法図

商品コード	適合ホルダー		刃径	ポイント長	厚み	チップ高
商品コード	4106-4110	4105	d₁h₇	l₄	b	h
4114 011.000	110	110	11.00	2.1	4.5	7.5
4114 011.200	110	110	11.20	2.1	4.5	7.5
4114 011.500	115	110	11.50	2.1	4.5	7.5
4114 011.510	115	110	11.51	2.1	4.5	7.5
4114 011.700	115	110	11.70	2.1	4.5	7.5
4114 011.800	115	110	11.80	2.1	4.5	7.5
4114 011.910	115	110	11.91	2.1	4.5	7.5
4114 012.000	120	120	12.00	2.2	5.0	7.7
4114 012.100	120	120	12.10	2.2	5.0	7.7
4114 012.200	120	120	12.20	2.2	5.0	7.7
4114 012.300	120	120	12.30	2.2	5.0	7.7
4114 012.500	125	120	12.50	2.3	5.0	7.7
4114 012.600	125	120	12.60	2.3	5.0	7.7
4114 012.700	125	120	12.70	2.3	5.0	7.7
4114 012.800	125	120	12.80	2.3	5.0	7.7
4114 012.900	125	120	12.90	2.3	5.0	7.7
4114 013.000	130	130	13.00	2.4	5.5	8.5
4114 013.100	130	130	13.10	2.4	5.5	8.5
4114 013.490	130	130	13.49	2.4	5.5	8.5
4114 013.500	135	130	13.50	2.4	5.5	8.5
4114 013.600	135	130	13.60	2.4	5.5	8.5
4114 013.700	135	130	13.70	2.4	5.5	8.5
4114 013.800	135	130	13.80	2.5	5.5	8.5
4114 013.890	135	130	13.89	2.5	5.5	8.5
4114 014.000	140	140	14.00	2.5	6.0	9.6
4114 014.100	140	140	14.10	2.5	6.0	9.6
4114 014.290	140	140	14.29	2.6	6.0	9.6
4114 014.400	140	140	14.40	2.6	6.0	9.6
4114 014.500	145	140	14.50	2.6	6.0	9.6
4114 014.600	145	140	14.60	2.7	6.0	9.6
4114 014.680	145	140	14.68	2.7	6.0	9.6
4114 014.700	145	140	14.70	2.7	6.0	9.6
4114 014.800	145	140	14.80	2.7	6.0	9.6
4114 015.000	150	140	15.00	2.7	6.0	9.8
4114 015.080	150	140	15.08	2.7	6.0	9.8

単位 : mm

※ 上記以外の型番の寸法表はカタログを参照してください。

型番リスト

表示件数

型番

適合本体

ドリル径（刃径）

(mm)

ドリル先端長

(mm)

有効長

(mm)

厚み b

(mm)

最小発注数量

110	11	2.1	7.5	4.5	1個
110	11.2	2.1	7.5	4.5	1個
110 ～ 115	11.5	2.1	7.5	4.5	1個
110 ～ 115	11.51	2.1	7.5	4.5	1個
110 ～ 115	11.7	2.1	7.5	4.5	1個
110 ～ 115	11.8	2.1	7.5	4.5	1個
110 ～ 115	11.91	2.1	7.5	4.5	1個
120	12	2.2	7.7	5	1個
120	12.1	2.2	7.7	5	1個
120	12.2	2.2	7.7	5	1個
120	12.3	2.2	7.7	5	1個
120 ～ 125	12.5	2.3	7.7	5	1個
120 ～ 125	12.6	2.3	7.7	5	1個
120 ～ 125	12.7	2.3	7.7	5	1個
120 ～ 125	12.8	2.3	7.7	5	1個
120 ～ 125	12.9	2.3	7.7	5	1個
130	13	2.4	8.5	5.5	1個
130	13.1	2.4	8.5	5.5	1個
130	13.49	2.4	8.5	5.5	1個
130 ～ 135	13.5	2.4	8.5	5.5	1個
130 ～ 135	13.6	2.4	8.5	5.5	1個
130 ～ 135	13.7	2.4	8.5	5.5	1個
130 ～ 135	13.8	2.5	8.5	5.5	1個
130 ～ 135	13.89	2.5	8.5	5.5	1個
140	14	2.5	9.6	6.0	1個
140	14.1	2.5	9.6	6.0	1個
140	14.29	2.6	9.6	6.0	1個
140	14.4	2.6	9.6	6.0	1個
140 ～ 145	14.5	2.6	9.6	6.0	1個
140 ～ 145	14.6	2.7	9.6	6.0	1個
140 ～ 145	14.68	2.7	9.6	6.0	1個
140 ～ 145	14.7	2.7	9.6	6.0	1個
140 ～ 145	14.8	2.7	9.6	6.0	1個
140 ～ 150	15	2.7	9.8	6.0	1個
140 ～ 150	15.08	2.7	9.8	6.0	1個
140 ～ 150	15.1	2.7	9.8	6.0	1個
140 ～ 150	15.2	2.8	9.8	6.0	1個
140 ～ 150	15.3	2.8	9.8	6.0	1個
140 ～ 150	15.48	2.8	9.8	6.0	1個
140 ～ 155	15.5	2.8	9.8	6.0	1個
140 ～ 155	15.6	2.9	9.8	6.0	1個
140 ～ 155	15.7	2.9	9.8	6.0	1個
140 ～ 155	15.8	2.9	9.8	6.0	1個
140 ～ 155	15.87	2.9	9.8	6.0	1個
160	16	2.9	11.0	7.0	1個
160	16.27	3.0	11.0	7.0	1個
160 ～ 165	16.5	3.0	11.0	7.0	1個
160 ～ 165	16.67	3.0	11.0	7.0	1個
160 ～ 170	17	3.1	11.0	7.0	1個
160 ～ 170	17.07	3.1	11.0	7.0	1個
160 ～ 170	17.46	3.1	11.0	7.0	1個
160 ～ 175	17.5	3.2	11.0	7.0	1個
160 ～ 175	17.6	3.2	11.0	7.0	1個
160 ～ 175	17.86	3.3	11.0	7.0	1個
180	18	3.3	12.6	8.0	1個
180	18.26	3.4	12.6	8.0	1個
180 ～ 185	18.5	3.4	12.6	8.0	1個
180 ～ 185	18.65	3.4	12.6	8.0	1個
180 ～ 190	19	3.5	12.6	8.0	1個
180 ～ 190	19.05	3.5	12.6	8.0	1個

通常単価(税別) (税込単価)	通常出荷日

11,188円 ( 12,307円 )	19日目
11,188円 ( 12,307円 )	19日目
11,188円 ( 12,307円 )	19日目
11,188円 ( 12,307円 )	19日目
11,188円 ( 12,307円 )	19日目
11,188円 ( 12,307円 )	19日目
11,188円 ( 12,307円 )	19日目
11,188円 ( 12,307円 )	19日目
11,188円 ( 12,307円 )	19日目
11,188円 ( 12,307円 )	19日目
11,188円 ( 12,307円 )	19日目
11,188円 ( 12,307円 )	19日目
11,188円 ( 12,307円 )	19日目
11,188円 ( 12,307円 )	19日目
11,188円 ( 12,307円 )	19日目
11,188円 ( 12,307円 )	19日目
11,188円 ( 12,307円 )	19日目
13,688円 ( 15,057円 )	19日目
11,188円 ( 12,307円 )	19日目
11,188円 ( 12,307円 )	19日目
11,188円 ( 12,307円 )	19日目
11,188円 ( 12,307円 )	19日目
11,188円 ( 12,307円 )	19日目
11,188円 ( 12,307円 )	19日目
11,188円 ( 12,307円 )	19日目
11,188円 ( 12,307円 )	19日目
11,188円 ( 12,307円 )	19日目
11,188円 ( 12,307円 )	19日目
11,188円 ( 12,307円 )	19日目
11,188円 ( 12,307円 )	19日目
11,188円 ( 12,307円 )	19日目
11,188円 ( 12,307円 )	19日目
11,188円 ( 12,307円 )	19日目
10,221円 ( 11,243円 )	19日目
10,989円 ( 12,088円 )	19日目
10,221円 ( 11,243円 )	19日目
10,221円 ( 11,243円 )	19日目
10,221円 ( 11,243円 )	19日目
10,989円 ( 12,088円 )	19日目
10,221円 ( 11,243円 )	19日目
10,221円 ( 11,243円 )	19日目
10,221円 ( 11,243円 )	19日目
10,221円 ( 11,243円 )	19日目
10,989円 ( 12,088円 )	19日目
12,617円 ( 13,879円 )	19日目
12,617円 ( 13,879円 )	19日目
11,410円 ( 12,551円 )	19日目
12,617円 ( 13,879円 )	19日目
12,617円 ( 13,879円 )	19日目
12,617円 ( 13,879円 )	19日目
12,617円 ( 13,879円 )	19日目
11,410円 ( 12,551円 )	19日目
11,410円 ( 12,551円 )	19日目
12,617円 ( 13,879円 )	19日目
11,410円 ( 12,551円 )	19日目
11,410円 ( 12,551円 )	19日目
11,410円 ( 12,551円 )	19日目
12,617円 ( 13,879円 )	19日目
11,410円 ( 12,551円 )	19日目
12,617円 ( 13,879円 )	19日目

基本情報

基本情報

スロアウェイ式ドリル用超硬インサートチップ。
【特長】
・アルミニウム専用の超硬インサートチップ。
【用途】
・アルミニウム・アルミニウム合金・アルミダイキャスト等。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

チップ HT800WP専用 4114のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q刃先交換式は剛性に劣りますか？

チップ底部の凸とホルダの凹で位置決めが容易に決まりサイドからねじで固定するので剛性を保っています。
