グーリング

ソリッドリーマ止まり穴用 HR500S 1685

カタログ |

通常単価(税別): 19,909円～61,647円

税込単価: 21,900円～67,812円

通常出荷日：1日目

超硬ソリッドリーマ止まり穴用（H7公差穴用）。【特長】・高品質な穴仕上げ加工を超高速で行うことが可能で...

未確定：候補が27型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

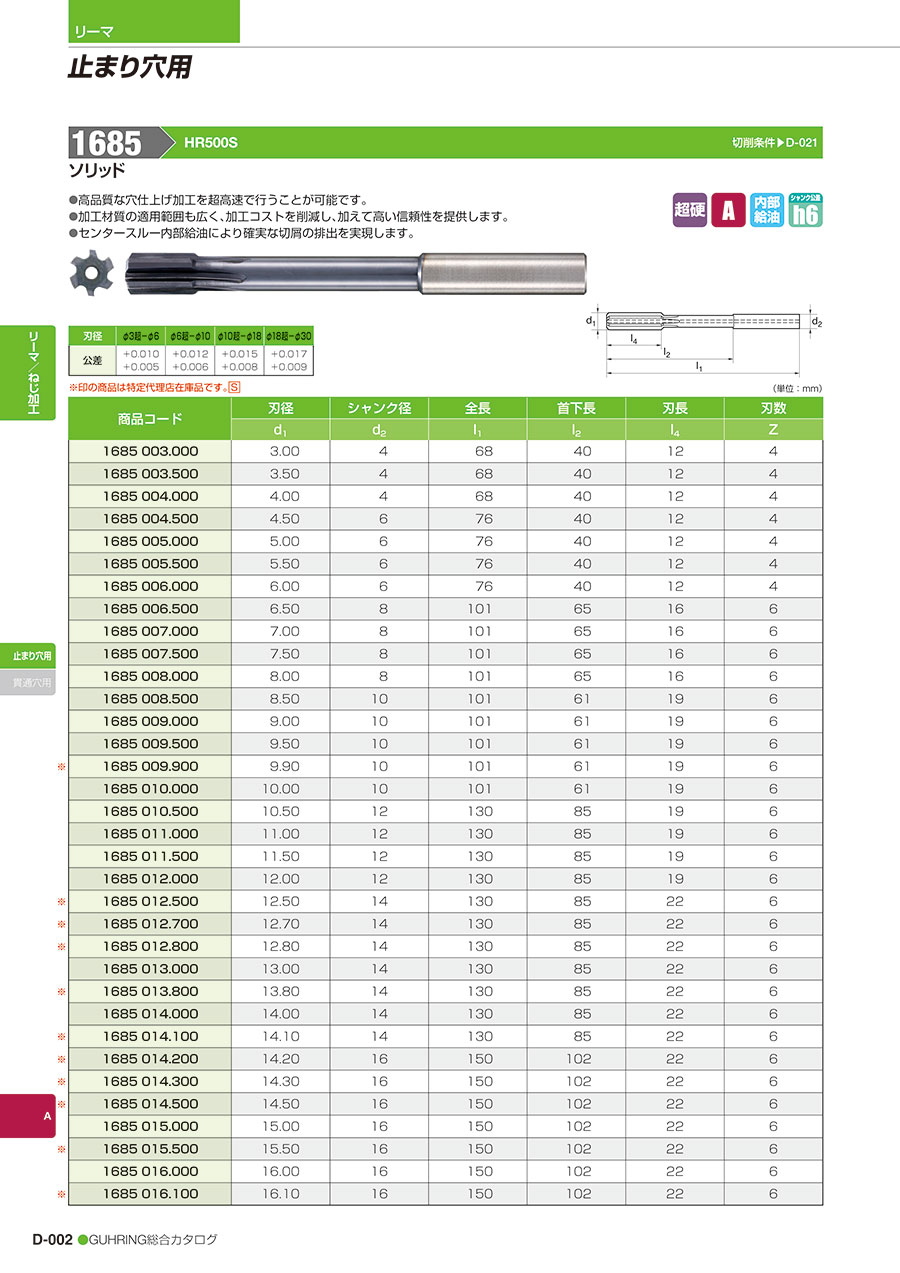

ソリッドリーマ止まり穴用 HR500S 1685の仕様

ソリッドリーマ止まり穴用の外観

ソリッドリーマ止まり穴用の寸法図

刃径	φ1超-φ3	φ3超-φ6	φ6超-φ10	φ10超-φ18	φ18超-φ30
公差	+0.008 +0.004	+0.010 +0.005	+0.012 +0.006	+0.015 +0.008	+0.017 +0.009

商品コード	刃径	シャンク径	全長	首下長	刃長	刃数
商品コード	d₁	d₂	l₁	l₂	l₄	Z
1685 2.000	2	4	50	22	8	4
1685 2.500	2.5	4	50	22	8	4
1685 3.000	3	4	68	40	12	4
1685 3.500	3.5	4	68	40	12	4
1685 4.000	4	4	68	40	12	4
1685 4.500	4.5	6	76	40	12	4
1685 5.000	5	6	76	40	12	4
1685 5.500	5.5	6	76	40	12	4
1685 6.000	6	6	76	40	12	4
1685 6.500	6.5	8	101	65	16	6
1685 7.000	7	8	101	65	16	6
1685 7.500	7.5	8	101	65	16	6
1685 8.000	8	8	101	65	16	6
1685 8.500	8.5	10	101	61	19	6
1685 9.000	9	10	101	61	19	6
1685 9.500	9.5	10	101	61	19	6
1685 9.900	9.9	10	101	61	19	6
1685 10.000	10	10	101	61	19	6
1685 10.500	10.5	12	130	85	19	6
1685 11.000	11	12	130	85	19	6
1685 11.500	11.5	12	130	85	19	6
1685 12.000	12	12	130	85	19	6
1685 12.500	12.5	14	130	85	22	6
1685 12.700	12.7	14	130	85	22	6
1685 12.800	12.8	14	130	85	22	6
1685 13.000	13	14	130	85	22	6
1685 13.800	13.8	14	130	85	22	6
1685 14.000	14	14	130	85	22	6
1685 14.100	14.1	14	130	85	22	6
1685 14.200	14.2	16	150	102	22	6
1685 14.300	14.3	16	150	102	22	6
1685 14.500	14.5	16	150	102	22	6
1685 15.000	15	16	150	102	22	6

単位 : mm

※ 上記以外の型番の寸法表はカタログを参照してください。

型番リスト

表示件数

型番

刃径

(mm)

全長

(mm)

シャンク径・MT No

刃径公差

(mm)

刃数

首下長

(mm)

溝長

(mm)

最小発注数量

3	68	4	＋0.010～＋0.005	4	40	12	1個
3.5	68	4	＋0.010～＋0.005	4	40	12	1個
4	68	4	＋0.010～＋0.005	4	40	12	1個
4.5	76	6	＋0.010～＋0.005	4	40	12	1個
5	76	6	＋0.010～＋0.005	4	40	12	1個
5.5	76	6	＋0.010～＋0.005	4	40	12	1個
6	76	6	＋0.010～＋0.005	4	40	12	1個
6.5	101	8	＋0.012～＋0.006	6	65	16	1個
7	101	8	＋0.012～＋0.006	6	65	16	1個
7.5	101	8	＋0.012～＋0.006	6	65	16	1個
8	101	8	＋0.012～＋0.006	6	65	16	1個
8.5	101	10	＋0.012～＋0.006	6	61	19	1個
9	101	10	＋0.012～＋0.006	6	61	19	1個
9.5	101	10	＋0.012～＋0.006	6	61	19	1個
10	101	10	＋0.012～＋0.006	6	61	19	1個
10.5	130	12	＋0.015～＋0.008	6	85	19	1個
11	130	12	＋0.015～＋0.008	6	85	19	1個
11.5	130	12	＋0.015～＋0.008	6	85	19	1個
12	130	12	＋0.015～＋0.008	6	85	19	1個
13	130	14	＋0.015～＋0.008	6	85	22	1個
14	130	14	＋0.015～＋0.008	6	85	22	1個
15	150	16	＋0.015～＋0.008	6	102	22	1個
16	150	16	＋0.015～＋0.008	6	102	22	1個
17	150	18	＋0.015～＋0.008	6	102	25	1個
18	150	18	＋0.015～＋0.008	6	102	25	1個
19	150	20	＋0.017～＋0.009	6	100	25	1個
20	150	20	＋0.017～＋0.009	6	100	25	1個

通常単価(税別) (税込単価)	通常出荷日

19,909円 ( 21,900円 )	1日目
20,207円 ( 22,228円 )	1日目
20,207円 ( 22,228円 )	1日目
20,207円 ( 22,228円 )	1日目
20,763円 ( 22,839円 )	1日目
20,763円 ( 22,839円 )	1日目
21,505円 ( 23,656円 )	1日目
21,505円 ( 23,656円 )	1日目
23,371円 ( 25,708円 )	1日目
23,371円 ( 25,708円 )	1日目
22,814円 ( 25,095円 )	1日目
30,747円 ( 33,822円 )	1日目
26,441円 ( 29,085円 )	1日目
26,441円 ( 29,085円 )	1日目
32,683円 ( 35,951円 )	1日目
49,158円 ( 54,074円 )	1日目
42,274円 ( 46,501円 )	1日目
42,274円 ( 46,501円 )	1日目
43,578円 ( 47,936円 )	1日目
46,557円 ( 51,213円 )	1日目
48,421円 ( 53,263円 )	1日目
48,421円 ( 53,263円 )	1日目
49,720円 ( 54,692円 )	1日目
49,720円 ( 54,692円 )	1日目
57,542円 ( 63,296円 )	1日目
57,542円 ( 63,296円 )	1日目
61,647円 ( 67,812円 )	1日目

詳細情報

基本情報

基本情報

超硬ソリッドリーマ止まり穴用（H7公差穴用）。
【特長】
・高品質な穴仕上げ加工を超高速で行うことが可能です。
・加工材質の適用範囲も広く、加工コストを削減し、加えて高い信頼性を提供します。
・センタスルー内部供給により確実な切屑の排出を実現します。
・TiALNコーティングの採用により長寿命。
【用途】
・一般構造用鋼・快削鋼・炭素鋼・工具鋼・ステンレス鋼。
・高硬度鋼・チタン合金・特殊合金・鋳鉄・ダクタイル鋳鉄等。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ソリッドリーマ止まり穴用 HR500S 1685のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q不等分割リーマの効果は？

不等分割により仮想刃の作用が生じて、加工穴を真円に近づけることができます。
