スパイラルタップ 止まり穴用 メートル並目ねじ 1013
- 通常単価(税別)
- 2,359円2,288円
- 税込単価
- 2,595円2,517円
通常出荷日：19日目
幅広い被削材に対応可能なHSS-EJISスパイラルタップメートル並目ねじ（M）汎用。【特長】・切屑が長...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
1013-M4.0X0.7の仕様・寸法情報
タップ種類
スパイラルタップ
工具材質
ハイス
ねじ種類
メートル
ねじサイズ（呼び）
M4
ピッチ（P）
0.7
穴種類
止り穴用
コーティング・表面処理
鋼用
精度（等級）
OH2
全長(mm)
52
ねじ長(mm)
7
首下長(mm)
21
シャンク径(mm)
5
溝数
3
トラスココード
472-3732
食付
FormC
SW(mm)
4
商品情報
JIS規格に準拠した止まり穴用のスパイラルタップ
スパイラルタップ 止まり穴用 1013の寸法図
寸法
| 商品コード | 呼び径 D | ピッチ p | 精度 tolerance | 全長 L | ねじ長 l | 首下長 ln | シャンク径 DS | シャンク四角 部の幅 K | 溝数 Flutes | 突き出し センタ | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | 等級 | mm | mm | mm | mm | ||||||
| 1013 2.000 | M2 | 0.4 | OH2 | 標準 | 40 | 4.5 | 15 | 3 | 2.5 | 3 | 有 |
| 1013 2.500 | M2.5 | 0.45 | OH2 | 標準 | 44 | 5 | 16 | 3 | 2.5 | 3 | 有 |
| 1013 3.000 | M3 | 0.5 | OH2 | 標準 | 46 | 6 | 19 | 4 | 3.2 | 3 | 有 |
| 1013 4.000 | M4 | 0.7 | OH2 | 標準 | 52 | 7.5 | 20 | 5 | 4 | 3 | 有 |
| 1013 5.000 | M5 | 0.8 | OH2 | 標準 | 60 | 8.5 | 24 | 5.5 | 4.5 | 3 | 有 |
| 1013 6.000 | M6 | 1 | OH2 | 標準 | 62 | 11 | 29 | 6 | 4.5 | 3 | 有 |
| 1013 7.000 | M7 | 1 | OH2 | 標準 | 65 | 11 | 33 | 6.2 | 5 | 3 | - |
| 1013 8.000 | M8 | 1.25 | OH2 | 標準 | 70 | 14 | 37 | 6.2 | 5 | 3 | - |
| 1013 9.000 | M9 | 1.25 | OH2 | 標準 | 72 | 14 | 39 | 7 | 5.5 | 3 | - |
| 1013 10.000 | M10 | 1.5 | OH2 | 標準 | 75 | 16 | 41 | 7 | 5.5 | 3 | - |
| 1013 12.000 | M12 | 1.75 | OH3 | 標準 | 82 | 18.5 | 48 | 8.5 | 6.5 | 3 | - |
| 1013 14.000 | M14 | 2 | OH3 | 標準 | 88 | 20 | 48 | 10.5 | 8 | 3 | - |
| 1013 16.000 | M16 | 2 | OH3 | 標準 | 95 | 20 | 52 | 12.5 | 10 | 4 | - |
| 1013 18.000 | M18 | 2.5 | OH4 | 標準 | 100 | 25 | 55 | 14 | 11 | 4 | - |
| 1013 20.000 | M20 | 2.5 | OH4 | 標準 | 105 | 25 | 58 | 15 | 12 | 4 | - |
詳細情報
基本情報
幅広い被削材に対応可能なHSS-EJISスパイラルタップメートル並目ねじ（M）汎用。
【特長】
・切屑が長く繋がる被削材に適した汎用の止まり穴用タップ。
・TiNコーティングの採用により長寿命。
・JIS規格に準拠した止まり穴用のタップです。
・一般鋼からステンレスまで幅広い被削材に対応します。
【用途】
・一般構造用鋼・快削鋼・炭素鋼・工具鋼・ステンレス鋼。
・鋳鉄・ダクタイル鋳鉄・アルミ二ウム合金等。

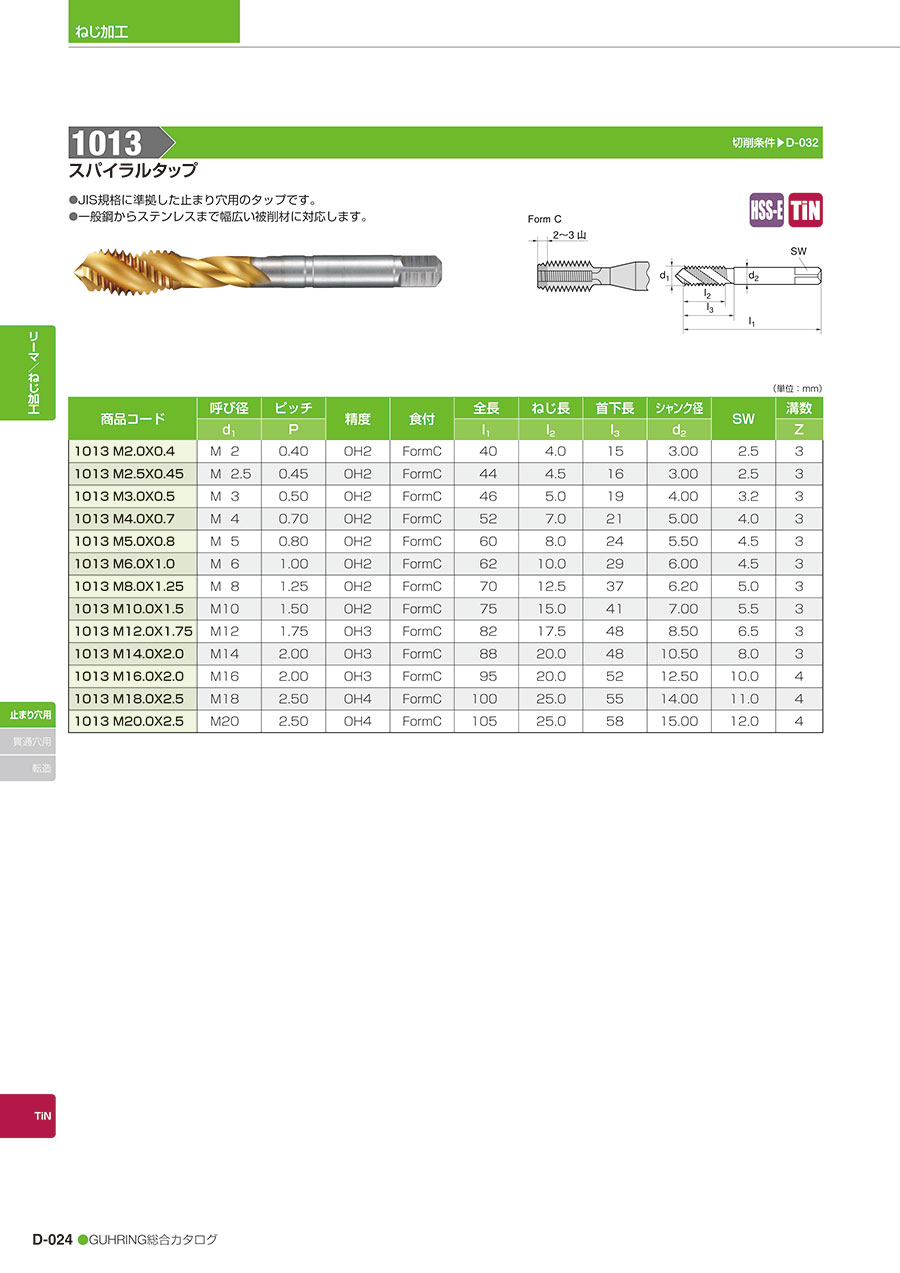

カタログ
類似品類似品をすべて見る
商品担当おすすめ
スパイラルタップ 止まり穴用 メートル並目ねじ 1013の型番1013-M4.0X0.7のページです。
型番1013-M4.0X0.7に関する仕様情報を記載しております。
スパイラルタップ 止まり穴用 メートル並目ねじ 1013のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q食い付き山表記に範囲がありますがNCプログラムはどのようにしたらよいですか？
A
NCプログラムは食付き山最大値で設定してください。
