グーリング

ストレートシャンクドリル特長3 GT100 504

カタログ |

数量スライド割引

この商品のFAQをみる（1件）

通常単価(税別): 4,439円～36,111円

税込単価: 4,883円～39,722円

HSSストレートシャンクロングドリル。【特長】・高能率加工用（特長3）ロングド...

被削材
一般鋼 / 鋳鉄 / アルミ / 銅 / 樹脂
工具材質
ハイス
シャンクタイプ
ストレートシャンク
先端角 (°)
130
コーティング・表面処理（詳細）
DM
刃数
2
コーティング有無
有
規格
DIN1869
コーティング種類
その他

未確定：候補が71型番あります。

商品情報
型番リスト
詳細情報

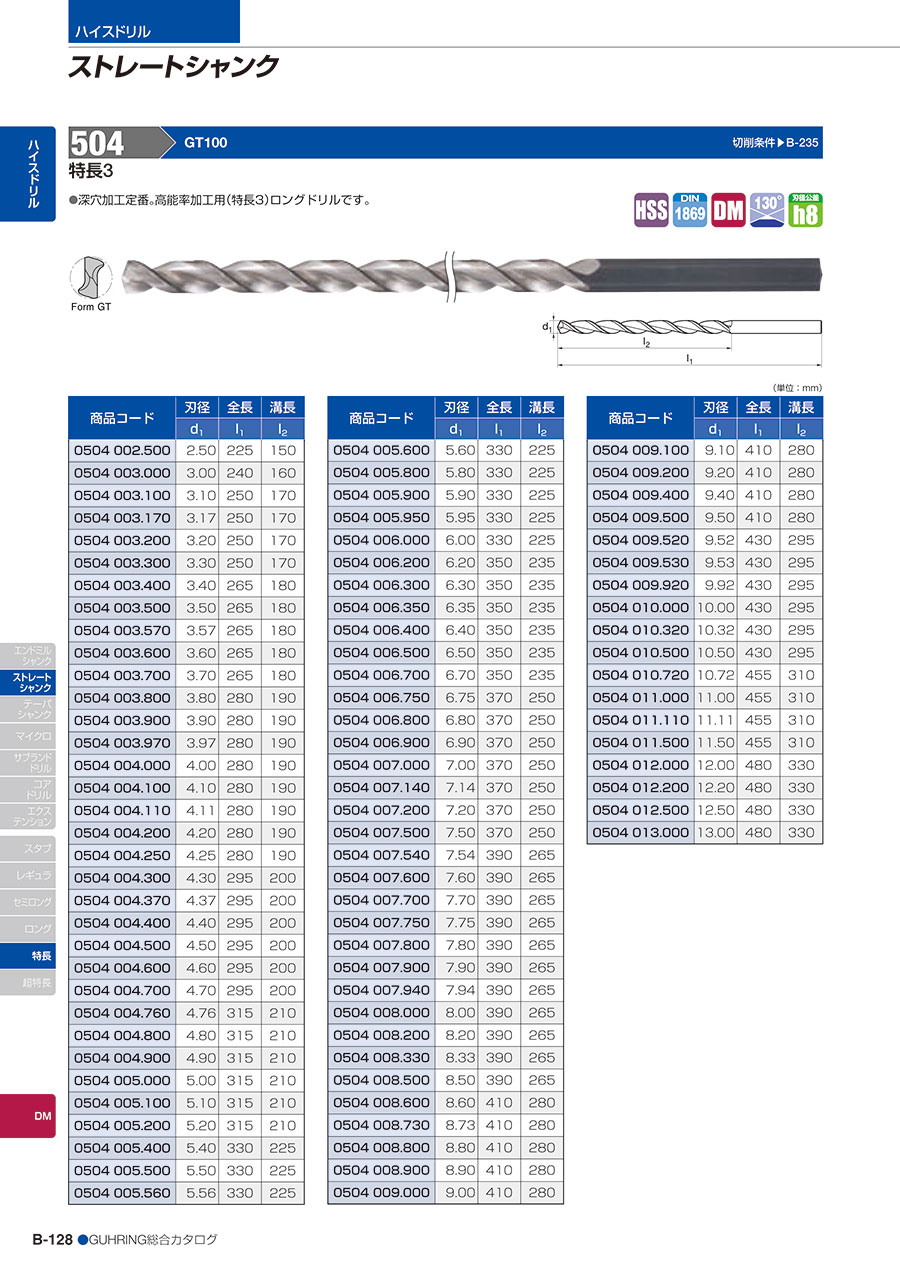

カタログ

商品情報

ストレートシャンクドリル特長3 GT100 504の仕様

商品画像（Form GT）

寸法

寸法図

単位:mm

商品コード	刃径	全長	溝長
商品コード	d₁	l₁	l₂
504 2.500	2.5	225	150
504 3.000	3	240	160
504 3.100	3.1	250	170
504 3.170	3.17	250	170
504 3.200	3.2	250	170
504 3.300	3.3	250	170
504 3.400	3.4	265	180
504 3.500	3.5	265	180
504 3.570	3.57	265	180
504 3.600	3.6	265	180
504 3.700	3.7	265	180
504 3.800	3.8	280	190
504 3.900	3.9	280	190
504 3.970	3.97	280	190
504 4.000	4	280	190
504 4.100	4.1	280	190
504 4.110	4.11	280	190
504 4.200	4.2	280	190
504 4.300	4.3	295	200
504 4.370	4.37	295	200
504 4.400	4.4	295	200
504 4.500	4.5	295	200
504 4.600	4.6	295	200
504 4.760	4.76	315	210
504 4.800	4.8	315	210
504 4.900	4.9	315	210
504 5.000	5	315	210
504 5.100	5.1	315	210
504 5.200	5.2	315	210
504 5.400	5.4	330	225
504 5.500	5.5	330	225
504 5.560	5.56	330	225
504 5.600	5.6	330	225
504 5.800	5.8	330	225

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

開発秘話

深穴加工用"GT100"ドリルは1964年、当時ドイツのヴォルクスワーゲン社から"ビートル"の量産のために深穴加工のタクトタイム短縮要請を受け開発された製品で、もともとグーリングが特許を取得していたドリル形状です。

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

コーティング・表面処理

単品/セット品

直径公差

(mm)

工具材質（詳細）

最小発注数量

2.5	150	225	2.5	ノンコート	単品	-0.014～0	ハイス	1個
3	160	240	3	ノンコート	単品	-0.014～0	ハイス	1個
3.1	170	250	3.1	ノンコート	単品	-0.018～0	ハイス	1個
3.17	170	250	3.17	ノンコート	単品	-0.018～0	ハイス	1個
3.2	170	250	3.2	ノンコート	単品	-0.018～0	ハイス	1個
3.4	180	265	3.4	ノンコート	単品	-0.018～0	ハイス	1個
3.5	180	265	3.5	ノンコート	単品	-0.018～0	ハイス	1個
3.57	180	265	3.57	ノンコート	単品	-0.018～0	ハイス	1個
3.6	180	265	3.6	ノンコート	単品	-0.018～0	ハイス	1個
3.7	180	265	3.7	ノンコート	単品	-0.018～0	ハイス	1個
3.8	190	280	3.8	ノンコート	単品	-0.018～0	ハイス	1個
3.9	190	280	3.9	ノンコート	単品	-0.018～0	ハイス	1個
3.97	190	280	3.97	ノンコート	単品	-0.018～0	ハイス	1個
4	190	280	4	ノンコート	単品	-0.018～0	ハイス	1個
4.1	190	280	4.1	ノンコート	単品	-0.018～0	ハイス	1個
4.2	190	280	4.2	ノンコート	単品	-0.018～0	ハイス	1個
4.3	200	295	4.3	ノンコート	単品	-0.018～0	ハイス	1個
4.37	200	295	4.37	ノンコート	単品	-0.018～0	ハイス	1個
4.4	200	295	4.4	ノンコート	単品	-0.018～0	ハイス	1個
4.5	200	295	4.5	ノンコート	単品	-0.018～0	ハイス	1個
4.6	200	295	4.6	ノンコート	単品	-0.018～0	ハイス	1個
4.76	210	315	4.76	ノンコート	単品	-0.018～0	ハイス	1個
4.8	210	315	4.8	ノンコート	単品	-0.018～0	ハイス	1個
4.9	210	315	4.9	ノンコート	単品	-0.018～0	ハイス	1個
5	210	315	5	ノンコート	単品	-0.018～0	ハイス	1個
5.1	210	315	5.1	ノンコート	単品	-0.018～0	ハイス	1個
5.2	210	315	5.2	ノンコート	単品	-0.018～0	ハイス	1個
5.5	225	330	5.5	ノンコート	単品	-0.018～0	ハイス	1個
5.56	225	330	5.56	ノンコート	単品	-0.018～0	ハイス	1個
5.8	225	330	5.8	ノンコート	単品	-0.018～0	ハイス	1個
5.95	225	330	5.95	ノンコート	単品	-0.018～0	ハイス	1個
6	225	330	6	ノンコート	単品	-0.018～0	ハイス	1個
6.2	235	350	6.2	ノンコート	単品	-0.022～0	ハイス	1個
6.3	235	350	6.3	ノンコート	単品	-0.022～0	ハイス	1個
6.35	235	350	6.35	ノンコート	単品	-0.022～0	ハイス	1個
6.4	235	350	6.4	ノンコート	単品	-0.022～0	ハイス	1個
6.5	235	350	6.5	ノンコート	単品	-0.022～0	ハイス	1個
6.7	235	350	6.7	ノンコート	単品	-0.022～0	ハイス	1個
6.75	250	370	6.75	ノンコート	単品	-0.022～0	ハイス	1個
6.8	250	370	6.8	ノンコート	単品	-0.022～0	ハイス	1個
7	250	370	7	ノンコート	単品	-0.022～0	ハイス	1個
7.14	250	370	7.14	ノンコート	単品	-0.022～0	ハイス	1個
7.2	250	370	7.2	ノンコート	単品	-0.022～0	ハイス	1個
7.5	250	370	7.5	ノンコート	単品	-0.022～0	ハイス	1個
7.54	265	390	7.54	ノンコート	単品	-0.022～0	ハイス	1個
7.75	265	390	7.75	ノンコート	単品	-0.022～0	ハイス	1個
7.8	265	390	7.8	ノンコート	単品	-0.022～0	ハイス	1個
7.94	265	390	7.94	ノンコート	単品	-0.022～0	ハイス	1個
8	265	390	8	ノンコート	単品	-0.022～0	ハイス	1個
8.2	265	390	8.2	ノンコート	単品	-0.022～0	ハイス	1個
8.33	265	390	8.33	ノンコート	単品	-0.022～0	ハイス	1個
8.5	265	390	8.5	ノンコート	単品	-0.022～0	ハイス	1個
8.6	280	410	8.6	ノンコート	単品	-0.022～0	ハイス	1個
8.73	280	410	8.73	ノンコート	単品	-0.022～0	ハイス	1個
8.8	280	410	8.8	ノンコート	単品	-0.022～0	ハイス	1個
9	280	410	9	ノンコート	単品	-0.022～0	ハイス	1個
9.2	280	410	9.2	ノンコート	単品	-0.022～0	ハイス	1個
9.5	280	410	9.5	ノンコート	単品	-0.022～0	ハイス	1個
9.52	295	430	9.52	ノンコート	単品	-0.022～0	ハイス	1個
9.92	295	430	9.92	ノンコート	単品	-0.022～0	ハイス	1個

通常単価(税別) (税込単価)	通常出荷日

5,099円 ( 5,609円 )	3日目
5,346円 ( 5,881円 )	19日目
5,625円 ( 6,188円 )	19日目
5,526円 ( 6,079円 )	19日目
5,526円 ( 6,079円 )	19日目
8,041円 ( 8,845円 )	3日目
6,068円 ( 6,675円 )	19日目
9,406円 ( 10,347円 )	19日目
9,406円 ( 10,347円 )	19日目
9,565円 ( 10,522円 )	19日目
8,619円 ( 9,481円 )	19日目
9,406円 ( 10,347円 )	19日目
4,439円 ( 4,883円 )	19日目
6,068円 ( 6,675円 )	3日目
8,468円 ( 9,315円 )	3日目
8,126円 ( 8,939円 )	3日目
8,468円 ( 9,315円 )	19日目
8,993円 ( 9,892円 )	19日目
8,468円 ( 9,315円 )	19日目
7,221円 ( 7,943円 )	19日目
12,372円 ( 13,609円 )	19日目
7,817円 ( 8,599円 )	19日目
12,372円 ( 13,609円 )	19日目
9,341円 ( 10,275円 )	3日目
7,221円 ( 7,943円 )	19日目
9,062円 ( 9,968円 )	3日目
12,950円 ( 14,245円 )	19日目
8,213円 ( 9,034円 )	3日目
10,360円 ( 11,396円 )	19日目
14,778円 ( 16,256円 )	19日目
15,039円 ( 16,543円 )	19日目
8,007円 ( 8,808円 )	19日目
14,778円 ( 16,256円 )	3日目
14,778円 ( 16,256円 )	19日目
9,096円 ( 10,006円 )	19日目
17,516円 ( 19,268円 )	19日目
8,041円 ( 8,845円 )	19日目
17,516円 ( 19,268円 )	19日目
16,160円 ( 17,776円 )	19日目
12,202円 ( 13,422円 )	19日目
9,983円 ( 10,981円 )	19日目
14,039円 ( 15,443円 )	19日目
19,902円 ( 21,892円 )	19日目
11,452円 ( 12,597円 )	3日目
24,000円 ( 26,400円 )	19日目
25,352円 ( 27,887円 )	19日目
15,382円 ( 16,920円 )	19日目
14,134円 ( 15,547円 )	19日目
11,709円 ( 12,880円 )	19日目
23,212円 ( 25,533円 )	19日目
24,812円 ( 27,293円 )	19日目
17,148円 ( 18,863円 )	3日目
23,212円 ( 25,533円 )	19日目
15,674円 ( 17,241円 )	19日目
29,057円 ( 31,963円 )	19日目
16,298円 ( 17,928円 )	19日目
30,541円 ( 33,595円 )	19日目
19,147円 ( 21,062円 )	19日目
16,906円 ( 18,597円 )	19日目
34,091円 ( 37,500円 )	19日目

基本情報

基本情報

HSSストレートシャンクロングドリル。
【特長】
・高能率加工用（特長3）ロングドリルです。
・深穴加工定番。
【用途】
・一般構造用鋼・快削鋼・炭素鋼。
・鋳鉄・ダクタイル鋳鉄・アルミ二ウム合金等。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ストレートシャンクドリル特長3 GT100 504のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QステップなしでLｘDいくつまで加工できますか？

被削材にもよりますが、最大で15ｘDまで可能です。
