グーリング

ストレートシャンクドリル特長1 GT100 670

カタログ |

数量スライド割引

この商品のFAQをみる（1件）

通常単価(税別): 5,634円～31,914円

税込単価: 6,197円～35,105円

HSSストレートシャンクドリル特長1（GT100）。【特長】・深穴加工定番...

被削材
一般鋼 / 鋳鉄 / アルミ / 銅 / 樹脂
工具材質
ハイス
シャンクタイプ
ストレートシャンク
コーティング・表面処理
鋼用
先端角 (°)
130
刃数
2
コーティング有無
有
規格
DIN1869
コーティング種類
TiN

未確定：候補が55型番あります。

商品情報
型番リスト
詳細情報

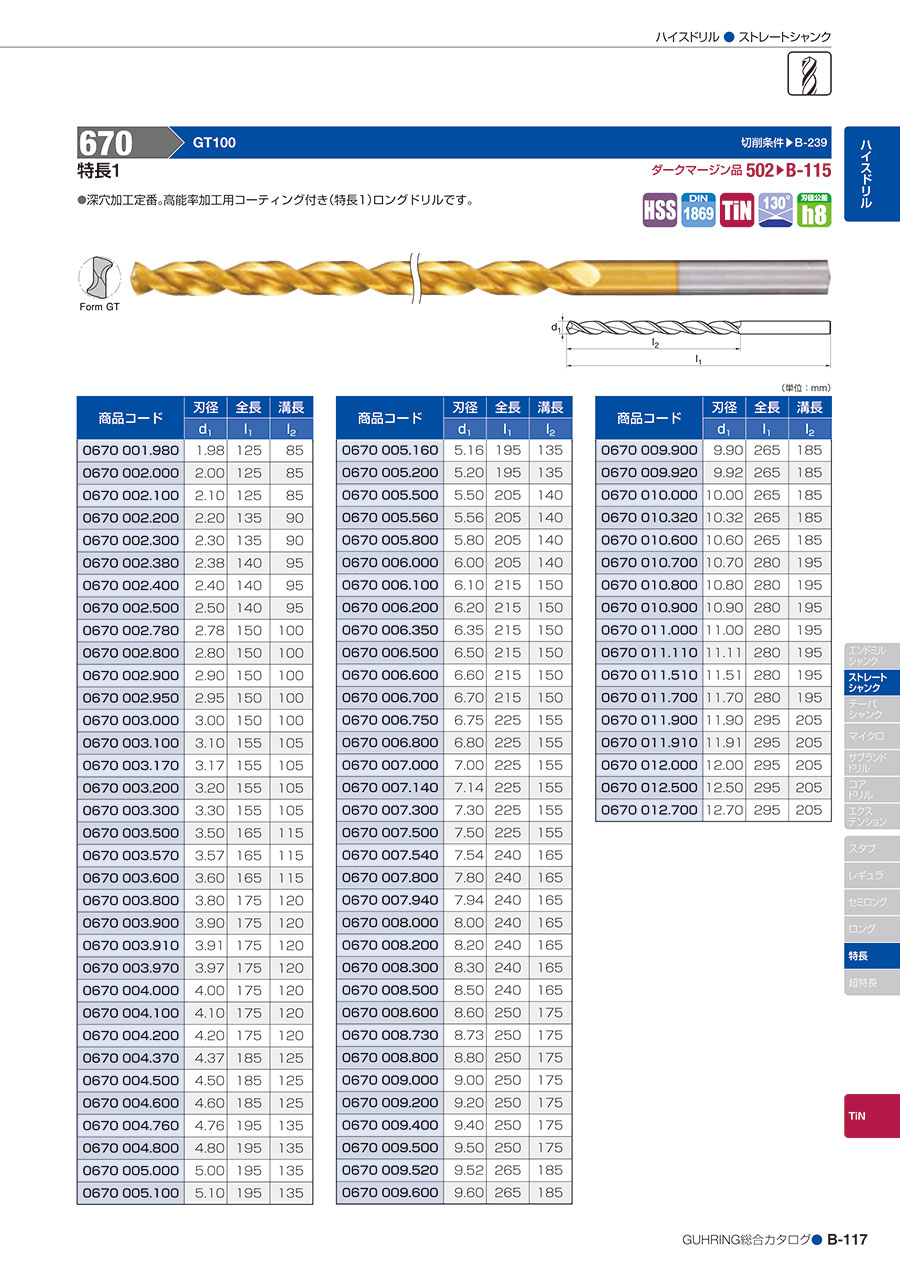

カタログ

商品情報

ストレートシャンク670(GT100)の特長

外形図(Form GT)

ストレートシャンク特長1 670 GT100の寸法図

仕様

工具材種:HSS
先端角度:130度
刃径公差:h8

(単位:mm)

商品コード	刃径	全長	溝長
商品コード	d₁	l₁	l₂
670 1.980	1.98	125	85
670 2.000	2	125	85
670 2.100	2.1	125	85
670 2.200	2.2	135	90
670 2.300	2.3	135	90
670 2.380	2.38	140	95
670 2.400	2.4	140	95
670 2.500	2.5	140	95
670 2.780	2.78	150	100
670 2.800	2.8	150	100
670 2.900	2.9	150	100
670 2.950	2.95	150	100
670 3.000	3	150	100
670 3.100	3.1	155	105
670 3.170	3.17	155	105
670 3.200	3.2	155	105
670 3.300	3.3	155	105
670 3.500	3.5	165	115
670 3.600	3.6	165	115
670 3.800	3.8	175	120
670 3.900	3.9	175	120
670 4.000	4	175	120
670 4.100	4.1	175	120
670 4.200	4.2	175	120
670 4.370	4.37	185	125
670 4.500	4.5	185	125
670 4.600	4.6	185	125
670 4.800	4.8	195	135
670 5.000	5	195	135
670 5.100	5.1	195	135
670 5.200	5.2	195	135
670 5.500	5.5	205	140
670 5.560	5.56	205	140
670 5.800	5.8	205	140

商品コード	刃径	全長	溝長
商品コード	d₁	l₁	l₂
670 6.000	6	205	140
670 6.100	6.1	215	150
670 6.200	6.2	215	150
670 6.350	6.35	215	150
670 6.500	6.5	215	150
670 6.600	6.6	215	150
670 6.700	6.7	215	150
670 6.750	6.75	225	155
670 6.800	6.8	225	155
670 7.000	7	225	155
670 7.140	7.14	225	155
670 7.500	7.5	225	155
670 7.540	7.54	240	165
670 7.800	7.8	240	165
670 7.940	7.94	240	165
670 8.000	8	240	165
670 8.200	8.2	240	165
670 8.500	8.5	240	165
670 8.730	8.73	250	175
670 8.800	8.8	250	175
670 9.000	9	250	175
670 9.500	9.5	250	175
670 9.520	9.52	265	185
670 9.600	9.6	265	185
670 9.920	9.92	265	185
670 10.000	10	265	185
670 10.320	10.32	265	185
670 10.600	10.6	265	185
670 10.900	10.9	280	195
670 11.000	11	280	195
670 11.510	11.51	280	195
670 11.900	11.9	295	205
670 11.910	11.91	295	205
670 12.000	12	295	205

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

開発秘話

深穴加工用"GT100"ドリルは1964年、当時ドイツのヴォルクスワーゲン社から"ビートル"の量産のために深穴加工のタクトタイム短縮要請を受け開発された製品で、もともとグーリングが特許を取得していたドリル形状です。

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

単品/セット品

直径公差

(mm)

工具材質（詳細）

最小発注数量

2	85	125	2	単品	-0.014～0	ハイス	1個
2.1	85	125	2.1	単品	-0.014～0	ハイス	1個
2.2	90	135	2.2	単品	-0.014～0	ハイス	1個
2.3	90	135	2.3	単品	-0.014～0	ハイス	1個
2.38	95	140	2.38	単品	-0.014～0	ハイス	1個
2.4	95	140	2.4	単品	-0.014～0	ハイス	1個
2.5	95	140	2.5	単品	-0.014～0	ハイス	1個
2.8	100	150	2.8	単品	-0.014～0	ハイス	1個
2.95	100	150	2.95	単品	-0.014～0	ハイス	1個
3	100	150	3	単品	-0.014～0	ハイス	1個
3.1	105	155	3.1	単品	-0.018～0	ハイス	1個
3.17	105	155	3.17	単品	-0.018～0	ハイス	1個
3.2	105	155	3.2	単品	-0.018～0	ハイス	1個
3.3	105	155	3.3	単品	-0.018～0	ハイス	1個
3.5	115	165	3.5	単品	-0.018～0	ハイス	1個
3.6	115	165	3.6	単品	-0.018～0	ハイス	1個
3.8	120	175	3.8	単品	-0.018～0	ハイス	1個
3.97	120	175	3.97	単品	-0.018～0	ハイス	1個
4	120	175	4	単品	-0.018～0	ハイス	1個
4.2	120	175	4.2	単品	-0.018～0	ハイス	1個
4.37	125	185	4.37	単品	-0.018～0	ハイス	1個
4.5	125	185	4.5	単品	-0.018～0	ハイス	1個
4.6	125	185	4.6	単品	-0.018～0	ハイス	1個
4.76	135	195	4.76	単品	-0.018～0	ハイス	1個
4.8	135	195	4.8	単品	-0.018～0	ハイス	1個
5	135	195	5	単品	-0.018～0	ハイス	1個
5.1	135	195	5.1	単品	-0.018～0	ハイス	1個
5.16	135	195	5.16	単品	-0.018～0	ハイス	1個
5.2	135	195	5.2	単品	-0.018～0	ハイス	1個
5.5	140	205	5.5	単品	-0.018～0	ハイス	1個
5.56	140	205	5.56	単品	-0.018～0	ハイス	1個
6	140	205	6	単品	-0.018～0	ハイス	1個
6.1	150	215	6.1	単品	-0.022～0	ハイス	1個
6.2	150	215	6.2	単品	-0.022～0	ハイス	1個
6.35	150	215	6.35	単品	-0.022～0	ハイス	1個
6.5	150	215	6.5	単品	-0.022～0	ハイス	1個
6.6	150	215	6.6	単品	-0.022～0	ハイス	1個
6.8	155	225	6.8	単品	-0.022～0	ハイス	1個
7	155	225	7	単品	-0.022～0	ハイス	1個
7.14	155	225	7.14	単品	-0.022～0	ハイス	1個
7.5	155	225	7.5	単品	-0.022～0	ハイス	1個
7.54	165	240	7.54	単品	-0.022～0	ハイス	1個
7.94	165	240	7.94	単品	-0.022～0	ハイス	1個
8	165	240	8	単品	-0.022～0	ハイス	1個
8.5	165	240	8.5	単品	-0.022～0	ハイス	1個
8.73	175	250	8.73	単品	-0.022～0	ハイス	1個
9	175	250	9	単品	-0.022～0	ハイス	1個
9.52	185	265	9.52	単品	-0.022～0	ハイス	1個
9.6	185	265	9.6	単品	-0.022～0	ハイス	1個
9.92	185	265	9.92	単品	-0.022～0	ハイス	1個
10	185	265	10	単品	-0.022～0	ハイス	1個
11	195	280	11	単品	-0.027～0	ハイス	1個
11.9	205	295	11.9	単品	-0.027～0	ハイス	1個
12	205	295	12	単品	-0.027～0	ハイス	1個
12.5	205	295	12.5	単品	-0.027～0	ハイス	1個

通常単価(税別) (税込単価)	通常出荷日

5,986円 ( 6,585円 )	3日目
7,418円 ( 8,160円 )	3日目
9,020円 ( 9,922円 )	3日目
7,418円 ( 8,160円 )	19日目
6,068円 ( 6,675円 )	19日目
8,067円 ( 8,874円 )	19日目
5,986円 ( 6,585円 )	3日目
8,351円 ( 9,186円 )	3日目
7,466円 ( 8,213円 )	19日目
6,768円 ( 7,445円 )	3日目
7,466円 ( 8,213円 )	19日目
8,213円 ( 9,034円 )	19日目
7,466円 ( 8,213円 )	19日目
7,466円 ( 8,213円 )	19日目
6,768円 ( 7,445円 )	3日目
7,557円 ( 8,313円 )	3日目
8,174円 ( 8,991円 )	19日目
5,634円 ( 6,197円 )	19日目
6,915円 ( 7,607円 )	3日目
9,222円 ( 10,144円 )	3日目
8,136円 ( 8,950円 )	19日目
7,902円 ( 8,692円 )	19日目
10,050円 ( 11,055円 )	3日目
7,269円 ( 7,996円 )	19日目
9,518円 ( 10,470円 )	19日目
8,351円 ( 9,186円 )	3日目
10,231円 ( 11,254円 )	3日目
9,191円 ( 10,110円 )	19日目
10,363円 ( 11,399円 )	19日目
7,871円 ( 8,658円 )	3日目
9,558円 ( 10,514円 )	19日目
7,871円 ( 8,658円 )	3日目
11,222円 ( 12,344円 )	3日目
11,599円 ( 12,759円 )	3日目
11,839円 ( 13,023円 )	3日目
9,991円 ( 10,990円 )	19日目
12,334円 ( 13,567円 )	19日目
12,854円 ( 14,139円 )	19日目
10,749円 ( 11,824円 )	19日目
14,276円 ( 15,704円 )	19日目
12,210円 ( 13,431円 )	19日目
15,466円 ( 17,013円 )	19日目
14,340円 ( 15,774円 )	19日目
13,572円 ( 14,929円 )	19日目
17,747円 ( 19,522円 )	19日目
15,802円 ( 17,382円 )	19日目
18,888円 ( 20,777円 )	3日目
16,334円 ( 17,967円 )	19日目
20,919円 ( 23,011円 )	19日目
27,346円 ( 30,081円 )	19日目
21,466円 ( 23,613円 )	3日目
25,439円 ( 27,983円 )	3日目
28,546円 ( 31,401円 )	19日目
31,914円 ( 35,105円 )	19日目
23,223円 ( 25,545円 )	19日目

詳細情報

基本情報

基本情報

HSSストレートシャンクドリル特長1（GT100）。
【特長】
・深穴加工定番の高能率加工用ドリル。
・汎用のロングドリル。
・TiNコーティングの採用により長寿命。
【用途】
・一般構造用鋼、快削鋼、炭素鋼等に使用。
・鋳鉄、ダクタイル鋳鉄、アルミ二ウム合金等に使用。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ストレートシャンクドリル特長1 GT100 670のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qロングドリルの穴加工の際にはガイド穴は必要ですか？

ガイド穴の（1.5～2Ｄ深さ程度）加工をお勧めします。
