ツール用品技術窓口

絞り込み条件

未確定：候補が3型番あります。

ドリル径(刃径)(mm)
~mm
- 4.2
- 5
- 5.5
溝長(mm)
~mm
- 78
- 87
- 91
全長(mm)
~mm
- 119
- 132
- 139
シャンク径・MT No
~mm
- 4.2
- 5
- 5.5
コーティング・表面処理
~mm
- ノンコート
単品/セット品
~mm
- 単品
直径公差(mm)
~mm
- -0.018～0
タイプ
~mm
- 535
出荷日
- すべて
- 当日出荷可能
- 1日以内

グーリング

ストレートシャンクドリルロング GT100 535

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（1件）

通常単価(税別): 2,830円～3,324円

税込単価: 3,113円～3,656円

HSSストレートシャンクロングドリル（GT100）。【特長】・一般穴あけ用ハイ...

被削材
一般鋼 / 鋳鉄 / アルミ / 銅 / 樹脂
工具材質
ハイス
シャンクタイプ
ストレートシャンク
先端角 (°)
130
コーティング・表面処理（詳細）
DM
刃数
2
コーティング有無
有
規格
DIN340
コーティング種類
その他

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

ストレートシャンクロング535(GT100)の特長

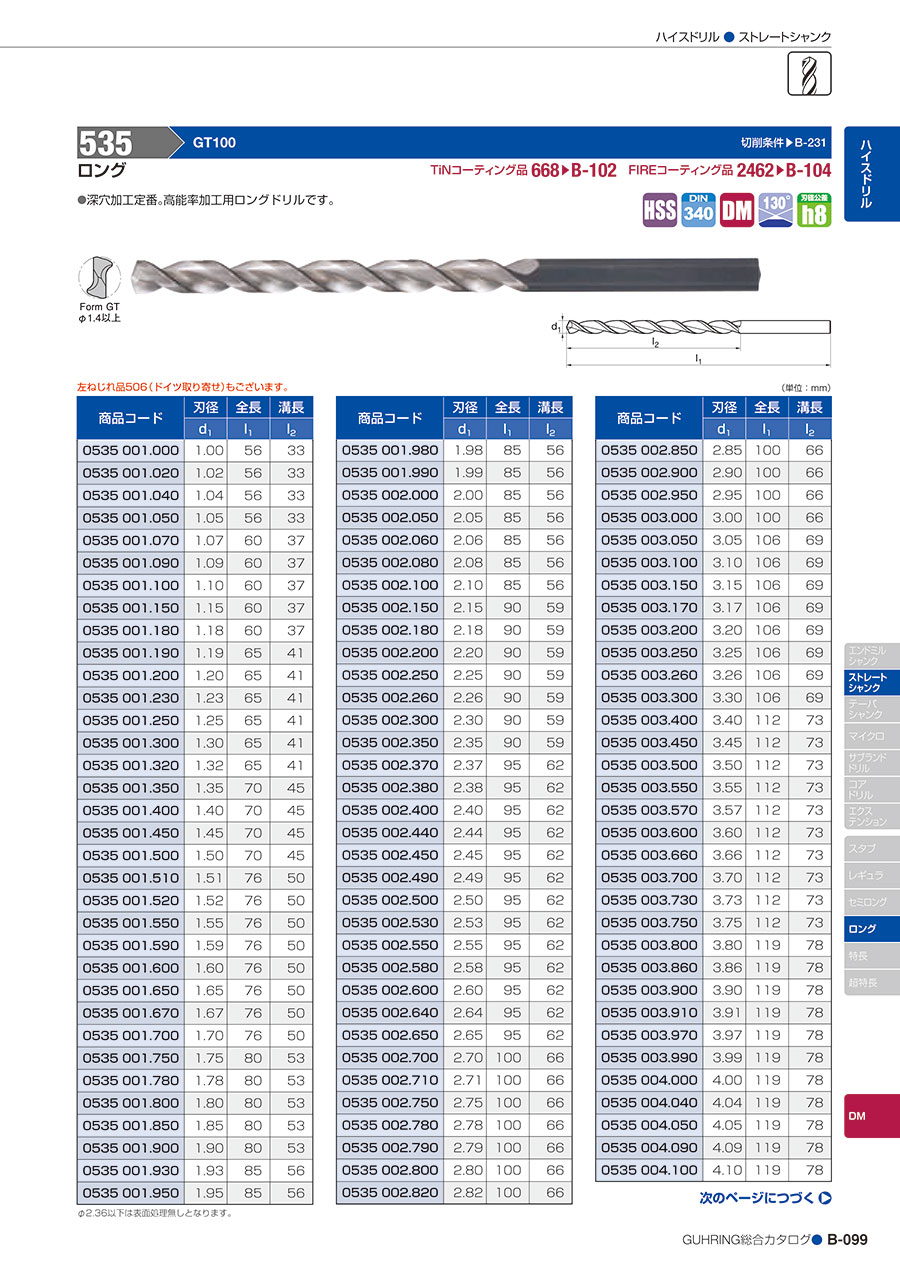

外形図(Form GT φ1.4(直径1.4mm)以上)

寸法図

仕様

工具材種:HSS
先端角度:130度
刃径公差:h8

(単位:mm)

商品コード	刃径	全長	溝長
商品コード	d₁	l₁	l₂
535 1.000	1	56	33
535 1.020	1.02	56	33
535 1.040	1.04	56	33
535 1.050	1.05	56	33
535 1.070	1.07	60	37
535 1.090	1.09	60	37
535 1.100	1.1	60	37
535 1.150	1.15	60	37
535 1.180	1.18	60	37
535 1.190	1.19	65	41
535 1.200	1.2	65	41
535 1.250	1.25	65	41
535 1.300	1.3	65	41
535 1.320	1.32	65	41
535 1.350	1.35	70	45
535 1.400	1.4	70	45
535 1.450	1.45	70	45
535 1.500	1.5	70	45
535 1.510	1.51	76	50
535 1.520	1.52	76	50
535 1.550	1.55	76	50
535 1.590	1.59	76	50
535 1.600	1.6	76	50
535 1.650	1.65	76	50
535 1.670	1.67	76	50
535 1.700	1.7	76	50
535 1.750	1.75	80	53
535 1.780	1.78	80	53
535 1.800	1.8	80	53
535 1.850	1.85	80	53
535 1.900	1.9	80	53
535 1.930	1.93	85	56
535 1.950	1.95	85	56
535 1.980	1.98	85	56

商品コード	刃径	全長	溝長
商品コード	d₁	l₁	l₂
535 1.990	1.99	85	56
535 2.000	2	85	56
535 2.050	2.05	85	56
535 2.060	2.06	85	56
535 2.080	2.08	85	56
535 2.100	2.1	85	56
535 2.150	2.15	90	59
535 2.180	2.18	90	59
535 2.200	2.2	90	59
535 2.250	2.25	90	59
535 2.260	2.26	90	59
535 2.300	2.3	90	59
535 2.350	2.35	90	59
535 2.370	2.37	95	62
535 2.380	2.38	95	62
535 2.400	2.4	95	62
535 2.440	2.44	95	62
535 2.450	2.45	95	62
535 2.490	2.49	95	62
535 2.500	2.5	95	62
535 2.530	2.53	95	62
535 2.550	2.55	95	62
535 2.580	2.58	95	62
535 2.600	2.6	95	62
535 2.640	2.64	95	62
535 2.650	2.65	95	62
535 2.700	2.7	100	66
535 2.710	2.71	100	66
535 2.750	2.75	100	66
535 2.780	2.78	100	66
535 2.790	2.79	100	66
535 2.800	2.8	100	66
535 2.820	2.82	100	66
535 2.850	2.85	100	66

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

開発秘話

深穴加工用"GT100"ドリルは1964年、当時ドイツのヴォルクスワーゲン社から"ビートル"の量産のために深穴加工のタクトタイム短縮要請を受け開発された製品で、もともとグーリングが特許を取得していたドリル形状です。

型番リスト

表示件数

型番

0535-004.200

0535-005.000

0535-005.500

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

コーティング・表面処理

単品/セット品

直径公差

(mm)

工具材質（詳細）

最小発注数量

4.2	78	119	4.2	ノンコート	単品	-0.018～0	ハイス	1個
5	87	132	5	ノンコート	単品	-0.018～0	ハイス	1個
5.5	91	139	5.5	ノンコート	単品	-0.018～0	ハイス	1個

通常単価(税別) (税込単価)	通常出荷日

3,324円 ( 3,656円 )	在庫品1日目当日出荷可能
2,830円 ( 3,113円 )	1日目
3,230円 ( 3,553円 )	1日目

詳細情報

基本情報

基本情報

HSSストレートシャンクロングドリル（GT100）。
【特長】
・一般穴あけ用ハイスロングドリル。
・深穴加工定番の高能率加工用ドリル。
・汎用のロングドリル。
【用途】
・一般構造用鋼、快削鋼、炭素鋼等に使用。
・鋳鉄、ダクタイル鋳鉄、アルミ二ウム合金等に使用。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ストレートシャンクドリルロング GT100 535のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qセンターもみ付け穴が必要ですか？

より良い精度の穴加工のために事前にセンターもみ付けを行うことを推奨いたします。
