グーリング

ストレートシャンクドリルロングタイプTi 669

カタログ |

数量スライド割引

この商品のFAQをみる（1件）

通常単価(税別): 2,534円～12,512円

税込単価: 2,787円～13,763円

HSCOストレートシャンクロングドリル（タイプTi）。【特長】・一般穴あけ...

被削材
一般鋼 / 調質鋼 / ステンレス鋼 / チタン
工具材質
コバルトハイス
シャンクタイプ
ストレートシャンク
コーティング・表面処理
鋼用
先端角 (°)
130
刃数
2
コーティング有無
有
規格
DIN340
コーティング種類
TiN

未確定：候補が55型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

ストレートシャンクロング669（タイプTi）の特長

外形図（Form C）

寸法図

仕様

工具材種:HSCO
先端角度:130度
刃径公差:h8

（単位:mm）

商品コード	刃径	全長	溝長
商品コード	d₁	l₁	l₂
669 1.000	1	56	33
669 1.200	1.2	65	41
669 1.400	1.4	70	45
669 1.500	1.5	70	45
669 1.590	1.59	76	50
669 1.600	1.6	76	50
669 1.700	1.7	76	50
669 1.800	1.8	80	53
669 1.900	1.9	80	53
669 1.980	1.98	85	56
669 2.000	2	85	56
669 2.050	2.05	85	56
669 2.100	2.1	85	56
669 2.200	2.2	90	59
669 2.300	2.3	90	59
669 2.380	2.38	95	62
669 2.400	2.4	95	62
669 2.500	2.5	95	62
669 2.600	2.6	95	62
669 2.700	2.7	100	66
669 2.750	2.75	100	66
669 2.780	2.78	100	66
669 2.800	2.8	100	66
669 2.900	2.9	100	66
669 3.000	3	100	66
669 3.100	3.1	106	69
669 3.150	3.15	106	69
669 3.170	3.17	106	69
669 3.200	3.2	106	69
669 3.250	3.25	106	69
669 3.300	3.3	106	69
669 3.400	3.4	112	73
669 3.500	3.5	112	73
669 3.600	3.6	112	73

商品コード	刃径	全長	溝長
商品コード	d₁	l₁	l₂
669 3.700	3.7	112	73
669 3.800	3.8	119	78
669 3.900	3.9	119	78
669 3.970	3.97	119	78
669 4.000	4	119	78
669 4.100	4.1	119	78
669 4.200	4.2	119	78
669 4.300	4.3	126	82
669 4.370	4.37	126	82
669 4.400	4.4	126	82
669 4.500	4.5	126	82
669 4.700	4.7	126	82
669 4.760	4.76	132	87
669 4.800	4.8	132	87
669 5.000	5	132	87
669 5.100	5.1	132	87
669 5.160	5.16	132	87
669 5.200	5.2	132	87
669 5.300	5.3	132	87
669 5.500	5.5	139	91
669 5.560	5.56	139	91
669 5.600	5.6	139	91
669 5.700	5.7	139	91
669 5.800	5.8	139	91
669 5.900	5.9	139	91
669 6.000	6	139	91
669 6.100	6.1	148	97
669 6.200	6.2	148	97
669 6.300	6.3	148	97
669 6.350	6.35	148	97
669 6.400	6.4	148	97
669 6.500	6.5	148	97
669 6.600	6.6	148	97
669 6.700	6.7	148	97

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

単品/セット品

直径公差

(mm)

シンニング

工具材質（詳細）

最小発注数量

1	33	56	1	単品	-0.014～0	X形	コバルトハイス	10個
1.2	41	65	1.2	単品	-0.014～0	X形	コバルトハイス	10個
1.4	45	70	1.4	単品	-0.014～0	X形	コバルトハイス	10個
1.5	45	70	1.5	単品	-0.014～0	X形	コバルトハイス	10個
1.7	50	76	1.7	単品	-0.014～0	X形	コバルトハイス	10個
1.8	53	80	1.8	単品	-0.014～0	X形	コバルトハイス	10個
1.9	53	80	1.9	単品	-0.014～0	X形	コバルトハイス	10個
1.98	56	85	1.98	単品	-0.014～0	X形	コバルトハイス	10個
2	56	85	2	単品	-0.014～0	X形	コバルトハイス	10個
2.05	56	85	2.05	単品	-0.014～0	X形	コバルトハイス	10個
2.1	56	85	2.1	単品	-0.014～0	X形	コバルトハイス	10個
2.2	59	90	2.2	単品	-0.014～0	X形	コバルトハイス	10個
2.3	59	90	2.3	単品	-0.014～0	X形	コバルトハイス	10個
2.5	62	95	2.5	単品	-0.014～0	X形	コバルトハイス	10個
2.6	62	95	2.6	単品	-0.014～0	X形	コバルトハイス	10個
2.78	66	100	2.78	単品	-0.014～0	X形	コバルトハイス	10個
2.8	66	100	2.8	単品	-0.014～0	X形	コバルトハイス	10個
2.9	66	100	2.9	単品	-0.014～0	X形	コバルトハイス	10個
3	66	100	3	単品	-0.014～0	X形	コバルトハイス	1個
3.1	69	106	3.1	単品	-0.018～0	X形	コバルトハイス	1個
3.17	69	106	3.17	単品	-0.018～0	X形	コバルトハイス	1個
3.2	69	106	3.2	単品	-0.018～0	X形	コバルトハイス	1個
3.3	69	106	3.3	単品	-0.018～0	X形	コバルトハイス	1個
3.4	73	112	3.4	単品	-0.018～0	X形	コバルトハイス	1個
3.5	73	112	3.5	単品	-0.018～0	X形	コバルトハイス	1個
3.6	73	112	3.6	単品	-0.018～0	X形	コバルトハイス	1個
3.7	73	112	3.7	単品	-0.018～0	X形	コバルトハイス	1個
3.8	78	119	3.8	単品	-0.018～0	X形	コバルトハイス	1個
3.9	78	119	3.9	単品	-0.018～0	X形	コバルトハイス	1個
4	78	119	4	単品	-0.018～0	X形	コバルトハイス	1個
4.1	78	119	4.1	単品	-0.018～0	X形	コバルトハイス	1個
4.2	78	119	4.2	単品	-0.018～0	X形	コバルトハイス	1個
4.3	82	126	4.3	単品	-0.018～0	X形	コバルトハイス	1個
4.5	82	126	4.5	単品	-0.018～0	X形	コバルトハイス	1個
4.7	82	126	4.7	単品	-0.018～0	X形	コバルトハイス	1個
4.8	87	132	4.8	単品	-0.018～0	X形	コバルトハイス	1個
5	87	132	5	単品	-0.018～0	X形	コバルトハイス	1個
5.1	87	132	5.1	単品	-0.018～0	X形	コバルトハイス	1個
5.2	87	132	5.2	単品	-0.018～0	X形	コバルトハイス	1個
5.5	91	139	5.5	単品	-0.018～0	X形	コバルトハイス	1個
5.7	91	139	5.7	単品	-0.018～0	X形	コバルトハイス	1個
6	91	139	6	単品	-0.018～0	X形	コバルトハイス	1個
6.2	97	148	6.2	単品	-0.022～0	X形	コバルトハイス	1個
6.5	97	148	6.5	単品	-0.022～0	X形	コバルトハイス	1個
6.6	97	148	6.6	単品	-0.022～0	X形	コバルトハイス	1個
7	102	156	7	単品	-0.022～0	X形	コバルトハイス	1個
7.3	102	156	7.3	単品	-0.022～0	X形	コバルトハイス	1個
7.5	102	156	7.5	単品	-0.022～0	X形	コバルトハイス	1個
7.8	109	165	7.8	単品	-0.022～0	X形	コバルトハイス	1個
7.9	109	165	7.9	単品	-0.022～0	X形	コバルトハイス	1個
8	109	165	8	単品	-0.022～0	X形	コバルトハイス	1個
8.2	109	165	8.2	単品	-0.022～0	X形	コバルトハイス	1個
8.5	109	165	8.5	単品	-0.022～0	X形	コバルトハイス	1個
9	115	175	9	単品	-0.022～0	X形	コバルトハイス	1個
10	121	184	10	単品	-0.022～0	X形	コバルトハイス	1個

通常単価(税別) (税込単価)	通常出荷日

3,598円 ( 3,958円 )	3日目
3,464円 ( 3,810円 )	3日目
4,782円 ( 5,260円 )	3日目
3,502円 ( 3,852円 )	3日目
4,702円 ( 5,172円 )	3日目
4,159円 ( 4,575円 )	3日目
3,971円 ( 4,368円 )	3日目
2,534円 ( 2,787円 )	3日目
2,610円 ( 2,871円 )	3日目
4,575円 ( 5,033円 )	3日目
3,948円 ( 4,343円 )	3日目
3,605円 ( 3,966円 )	3日目
3,948円 ( 4,343円 )	3日目
2,761円 ( 3,037円 )	3日目
3,788円 ( 4,167円 )	3日目
3,391円 ( 3,730円 )	3日目
4,233円 ( 4,656円 )	3日目
4,233円 ( 4,656円 )	3日目
3,762円 ( 4,138円 )	3日目
4,655円 ( 5,121円 )	3日目
4,078円 ( 4,486円 )	3日目
4,201円 ( 4,621円 )	3日目
4,370円 ( 4,807円 )	3日目
4,655円 ( 5,121円 )	3日目
4,116円 ( 4,528円 )	3日目
4,655円 ( 5,121円 )	3日目
4,655円 ( 5,121円 )	3日目
4,655円 ( 5,121円 )	3日目
4,653円 ( 5,118円 )	3日目
4,232円 ( 4,655円 )	3日目
4,653円 ( 5,118円 )	3日目
4,515円 ( 4,967円 )	3日目
4,653円 ( 5,118円 )	3日目
4,653円 ( 5,118円 )	3日目
4,803円 ( 5,283円 )	3日目
4,803円 ( 5,283円 )	3日目
4,731円 ( 5,204円 )	3日目
5,048円 ( 5,553円 )	3日目
5,510円 ( 6,061円 )	3日目
4,781円 ( 5,259円 )	3日目
6,538円 ( 7,192円 )	3日目
5,213円 ( 5,734円 )	3日目
7,902円 ( 8,692円 )	3日目
5,213円 ( 5,734円 )	3日目
8,447円 ( 9,292円 )	3日目
6,233円 ( 6,856円 )	3日目
7,980円 ( 8,778円 )	3日目
7,443円 ( 8,187円 )	3日目
9,287円 ( 10,216円 )	3日目
9,450円 ( 10,395円 )	3日目
8,879円 ( 9,767円 )	3日目
10,060円 ( 11,066円 )	3日目
7,887円 ( 8,676円 )	3日目
9,279円 ( 10,207円 )	3日目
12,512円 ( 13,763円 )	3日目

詳細情報

基本情報

基本情報

HSCOストレートシャンクロングドリル（タイプTi）。
【特長】
・一般穴あけ用コバルトハイスロングドリル。
・Ｘ型シン二ング採用。
・難削材加工に最適なドリル。
・TiNコーティングの採用により長寿命。
【用途】
・一般構造用鋼、快削鋼、炭素鋼、合金鋼、工具鋼などに使用。
・ステンレス鋼、チタン、チタン合金、ハステロイ、インコネル等に使用。

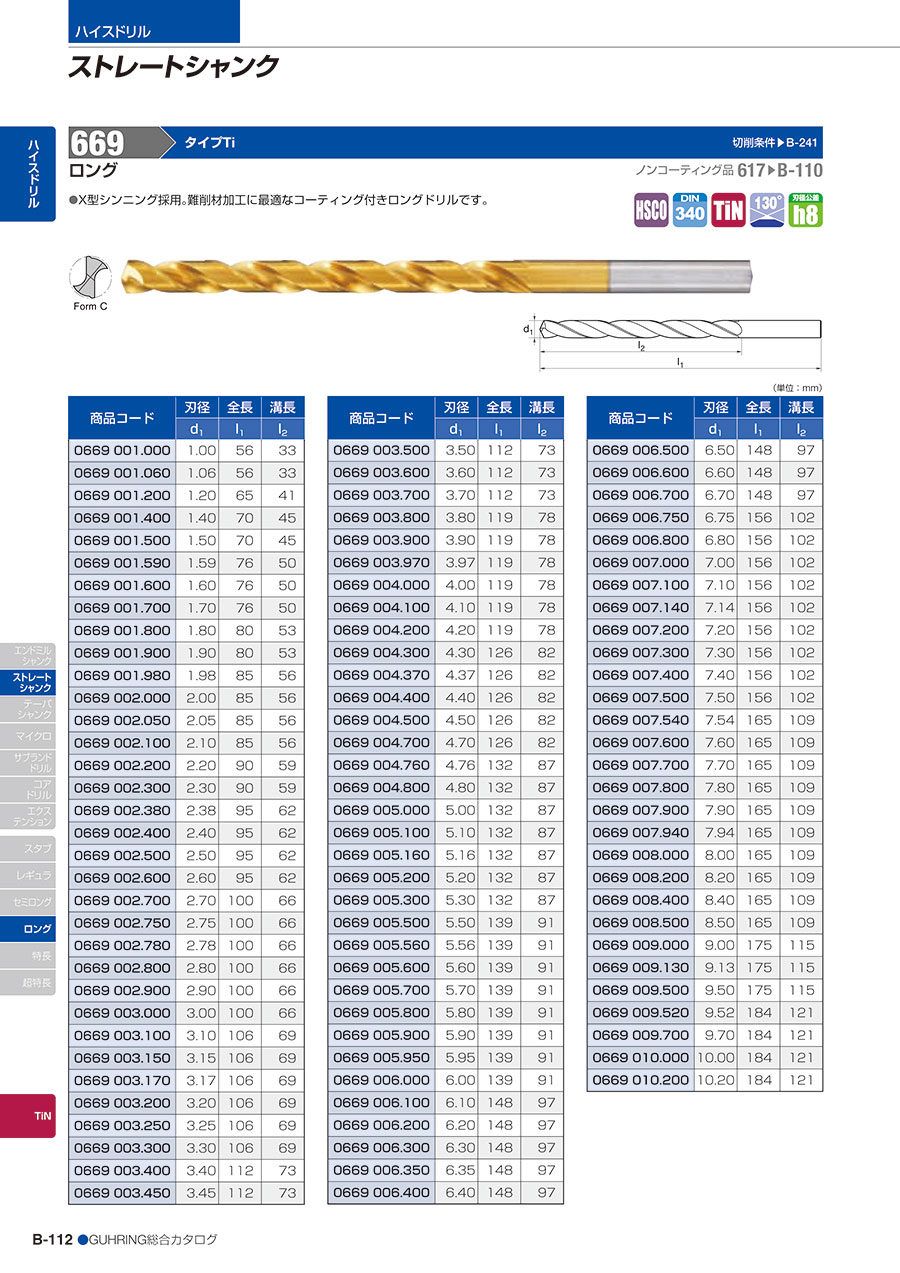

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ストレートシャンクドリルロングタイプTi 669のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qセンターもみ付け穴が必要ですか？

より良い精度の穴加工のために事前にセンターもみ付けを行うことを推奨いたします。
