ストレートシャンクドリル レギュラGT100 549
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
0549-005.200の仕様・寸法情報
ドリル径(刃径)(mm)
5.2
溝長(mm)
52
全長(mm)
86
シャンク径・MT No
5.2
被削材
一般鋼[◎] / 鋳鉄[○] / アルミ[○] / 銅[○] / 樹脂[◎]
工具材質
ハイス
シャンクタイプ
ストレートシャンク
コーティング・表面処理
ノンコート
単品/セット品
単品
先端角(°)
130
直径公差(mm)
-0.018～0
工具材質（詳細）
ハイス
コーティング・表面処理（詳細）
DM
刃数
2
コーティング有無
有
規格
DIN338
コーティング種類
その他
-
-
商品情報
ストレートシャンク レギュラ 549 GT100
外形図（Form GT φ0.96（直径0.96mm）以上）
ストレートシャンク レギュラ 549 GT100の寸法図
仕様
- 工具材種:HSS
- 先端角度:130度
- 刃径公差:h8
（単位:mm）
| 商品コード | 刃径 | 全長 | 溝長 |
|---|---|---|---|
| d1 | l1 | l2 | |
| 549 0.600 | 0.6 | 24 | 7 |
| 549 0.700 | 0.7 | 28 | 9 |
| 549 0.710 | 0.71 | 28 | 9 |
| 549 0.790 | 0.79 | 30 | 10 |
| 549 0.800 | 0.8 | 30 | 10 |
| 549 0.890 | 0.89 | 32 | 11 |
| 549 0.900 | 0.9 | 32 | 11 |
| 549 0.950 | 0.95 | 32 | 11 |
| 549 0.970 | 0.97 | 34 | 12 |
| 549 0.990 | 0.99 | 34 | 12 |
| 549 1.000 | 1 | 34 | 12 |
| 549 1.020 | 1.02 | 34 | 12 |
| 549 1.040 | 1.04 | 34 | 12 |
| 549 1.050 | 1.05 | 34 | 12 |
| 549 1.070 | 1.07 | 36 | 14 |
| 549 1.090 | 1.09 | 36 | 14 |
| 549 1.100 | 1.1 | 36 | 14 |
| 549 1.150 | 1.15 | 36 | 14 |
| 549 1.180 | 1.18 | 36 | 14 |
| 549 1.190 | 1.19 | 38 | 16 |
| 549 1.200 | 1.2 | 38 | 16 |
| 549 1.220 | 1.22 | 38 | 16 |
| 549 1.240 | 1.24 | 38 | 16 |
| 549 1.250 | 1.25 | 38 | 16 |
| 549 1.300 | 1.3 | 38 | 16 |
| 549 1.305 | 1.3 | 5 38 | 16 |
| 549 1.320 | 1.32 | 38 | 16 |
| 549 1.350 | 1.35 | 40 | 18 |
| 549 1.400 | 1.4 | 40 | 18 |
| 549 1.450 | 1.45 | 40 | 18 |
| 549 1.500 | 1.5 | 40 | 18 |
| 549 1.510 | 1.51 | 43 | 20 |
| 549 1.520 | 1.52 | 43 | 20 |
| 549 1.530 | 1.53 | 43 | 20 |
| 商品コード | 刃径 | 全長 | 溝長 |
|---|---|---|---|
| d1 | l1 | l2 | |
| 549 1.550 | 1.55 | 43 | 20 |
| 549 1.560 | 1.56 | 43 | 20 |
| 549 1.570 | 1.57 | 43 | 20 |
| 549 1.580 | 1.58 | 43 | 20 |
| 549 1.590 | 1.59 | 43 | 20 |
| 549 1.600 | 1.6 | 43 | 20 |
| 549 1.610 | 1.61 | 43 | 20 |
| 549 1.620 | 1.62 | 43 | 20 |
| 549 1.650 | 1.65 | 43 | 20 |
| 549 1.660 | 1.66 | 43 | 20 |
| 549 1.670 | 1.67 | 43 | 20 |
| 549 1.680 | 1.68 | 43 | 20 |
| 549 1.690 | 1.69 | 43 | 20 |
| 549 1.700 | 1.7 | 43 | 20 |
| 549 1.720 | 1.72 | 46 | 22 |
| 549 1.750 | 1.75 | 46 | 22 |
| 549 1.780 | 1.78 | 46 | 22 |
| 549 1.800 | 1.8 | 46 | 22 |
| 549 1.820 | 1.82 | 46 | 22 |
| 549 1.850 | 1.85 | 46 | 22 |
| 549 1.860 | 1.86 | 46 | 22 |
| 549 1.900 | 1.9 | 46 | 22 |
| 549 1.930 | 1.93 | 49 | 24 |
| 549 1.950 | 1.95 | 49 | 24 |
| 549 1.980 | 1.98 | 49 | 24 |
| 549 1.990 | 1.99 | 49 | 24 |
| 549 2.000 | 2 | 49 | 24 |
| 549 2.020 | 2.02 | 49 | 24 |
| 549 2.050 | 2.05 | 49 | 24 |
| 549 2.060 | 2.06 | 49 | 24 |
| 549 2.080 | 2.08 | 49 | 24 |
| 549 2.100 | 2.1 | 49 | 24 |
| 549 2.150 | 2.15 | 53 | 27 |
| 549 2.180 | 2.18 | 53 | 27 |
- ※ 上記以外のタイプ・型番につきましては、カタログを参照してください。
詳細情報
基本情報
HSSストレートシャンクドリルレギュラ（GT100）。
【特長】
・深穴加工定番。
・軟鋼、鋳鉄、アルミ合金等の高能率加工用ドリルです。
【用途】
・一般構造用鋼、快削鋼、炭素鋼などに使用。
・鋳鉄、ダクタイル鋳鉄、アルミ二ウム合金等に使用。

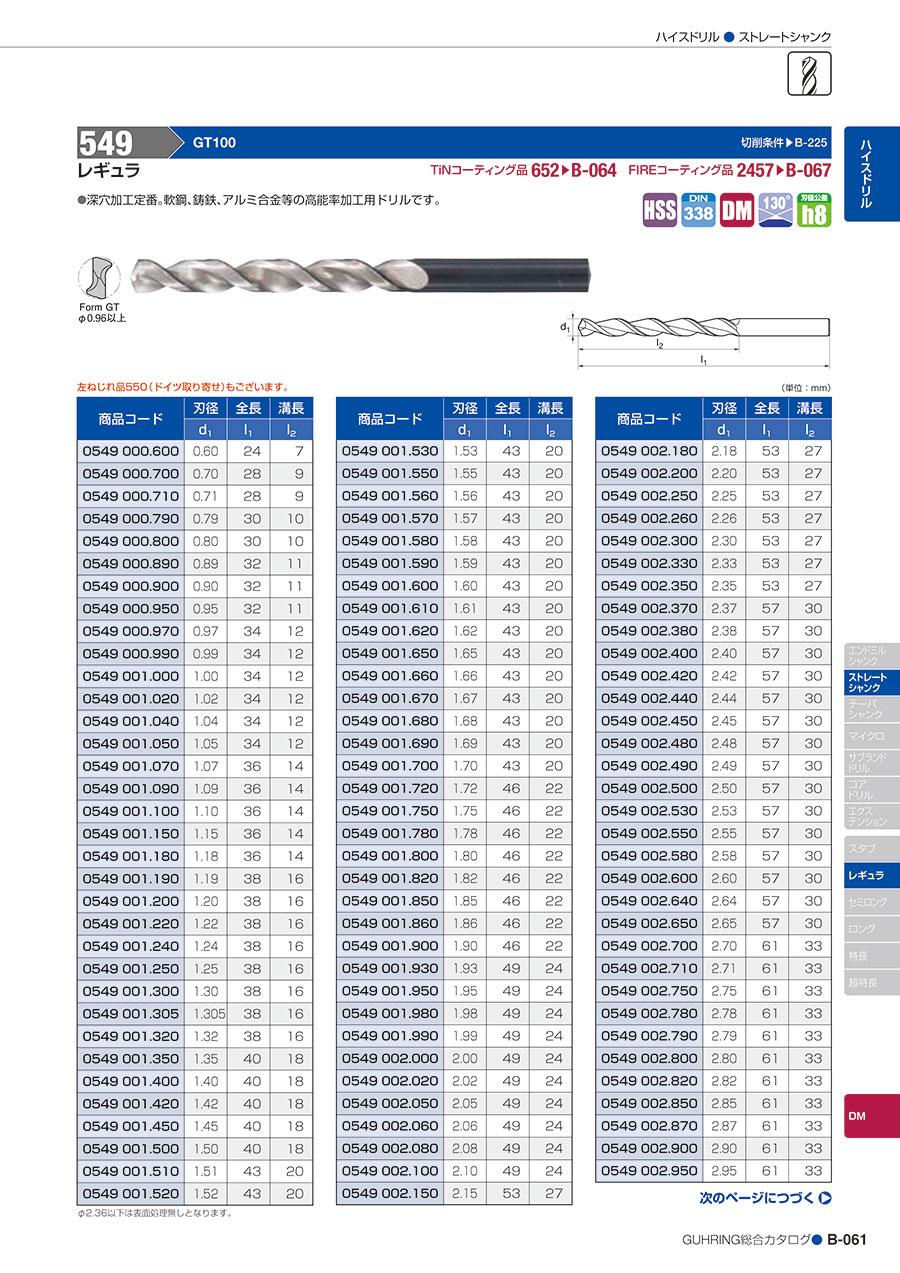

カタログ
類似品類似品をすべて見る
商品担当おすすめ
ストレートシャンクドリル レギュラGT100 549の型番0549-005.200のページです。
型番0549-005.200に関する仕様情報を記載しております。
ストレートシャンクドリル レギュラGT100 549のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qねじれ角は何度ですか？
A
強ねじれタイプで３８°のねじれ角です。
