ストレートシャンクドリルスタブタイプN 223

カタログ |

通常単価(税別): 579円～13,200円

税込単価: 637円～14,520円

通常出荷日：3日目～19日目

HSSストレートシャンクドリル。【特長】・一般の用途で使用される汎用ドリルです。・スタブ（ショート）タ...

未確定：候補が14型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

ストレートシャンクドリルスタブタイプN 223の仕様

商品画像（Form A Φ1.0（直径1.0mm）以上）

寸法

寸法図

先端角118°
刃径公差h8

単位:mm

商品コード	刃径	全長	溝長
商品コード	d₁	l₁	l₂
223 0.400	0.4	19	2.5
223 0.480	0.48	19	2.5
223 0.500	0.5	20	3
223 0.550	0.55	21	3.5
223 0.600	0.6	21	3.5
223 0.650	0.65	22	4
223 0.660	0.66	22	4
223 0.700	0.7	23	4.5
223 0.720	0.72	23	4.5
223 0.750	0.75	23	4.5
223 0.790	0.79	24	5
223 0.800	0.8	24	5
223 0.820	0.82	24	5
223 0.850	0.85	24	5
223 0.890	0.89	25	5.5
223 0.900	0.9	25	5.5
223 0.930	0.93	25	5.5
223 0.950	0.95	25	5.5
223 0.980	0.98	26	6
223 1.000	1	26	6
223 1.020	1.02	26	6
223 1.040	1.04	26	6
223 1.050	1.05	26	6
223 1.070	1.07	28	7
223 1.090	1.09	28	7
223 1.100	1.1	28	7
223 1.110	1.11	28	7
223 1.120	1.12	28	7
223 1.150	1.15	28	7
223 1.180	1.18	28	7
223 1.190	1.19	30	8
223 1.200	1.2	30	8
223 1.250	1.25	30	8
223 1.260	1.26	30	8
223 1.280	1.28	30	8
223 1.300	1.3	30	8

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

型番リスト

表示件数

型番

0223-002.100
0223-002.700
0223-003.000
0223-004.700
0223-006.350
0223-007.140
0223-008.330
0223-009.000
0223-010.400
0223-013.200
0223-013.750
0223-014.000
0223-016.500
0223-018.000

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

コーティング・表面処理

単品/セット品

直径公差

(mm)

シンニング

工具材質（詳細）

最小発注数量

2.1	12	38	2.1	ホモ処理	単品	-0.014～0	S形	ハイス	10個
2.7	16	46	2.7	ホモ処理	単品	-0.014～0	S形	ハイス	10個
3	16	46	3	ホモ処理	単品	-0.014～0	S形	ハイス	1個
4.7	24	58	4.7	ホモ処理	単品	-0.018～0	S形	ハイス	1個
6.35	31	70	6.35	ホモ処理	単品	-0.022～0	S形	ハイス	1個
7.14	34	74	7.14	ホモ処理	単品	-0.022～0	S形	ハイス	1個
8.33	37	79	8.33	ホモ処理	単品	-0.022～0	S形	ハイス	1個
9	40	84	9	ホモ処理	単品	-0.022～0	S形	ハイス	1個
10.4	43	89	10.4	ホモ処理	単品	-0.027～0	S形	ハイス	1個
13.2	51	102	13.2	ホモ処理	単品	-0.027～0	S形	ハイス	1個
13.75	54	107	13.75	ホモ処理	単品	-0.027～0	S形	ハイス	1個
14	54	107	14	ホモ処理	単品	-0.027～0	S形	ハイス	1個
16.5	60	119	16.5	ホモ処理	単品	-0.027～0	S形	ハイス	1個
18	62	123	18	ホモ処理	単品	-0.027～0	S形	ハイス	1個

通常単価(税別) (税込単価)	通常出荷日

639円 ( 703円 )	3日目
720円 ( 792円 )	3日目
579円 ( 637円 )	3日目
1,209円 ( 1,330円 )	3日目
1,270円 ( 1,397円 )	3日目
2,450円 ( 2,695円 )	19日目
3,060円 ( 3,366円 )	19日目
2,600円 ( 2,860円 )	3日目
5,760円 ( 6,336円 )	3日目
11,730円 ( 12,903円 )	3日目
10,720円 ( 11,792円 )	3日目
7,760円 ( 8,536円 )	3日目
12,370円 ( 13,607円 )	3日目
13,200円 ( 14,520円 )	3日目

詳細情報

基本情報

基本情報

HSSストレートシャンクドリル。
【特長】
・一般の用途で使用される汎用ドリルです。
・スタブ（ショート）タイプ。
・一般鋼穴あけに経済的で最適。
【用途】
・一般構造用鋼・快削鋼・炭素鋼。
・鋳鉄・ダクタイル鋳鉄・アルミ二ウム合金等。

カタログ

商品TOP

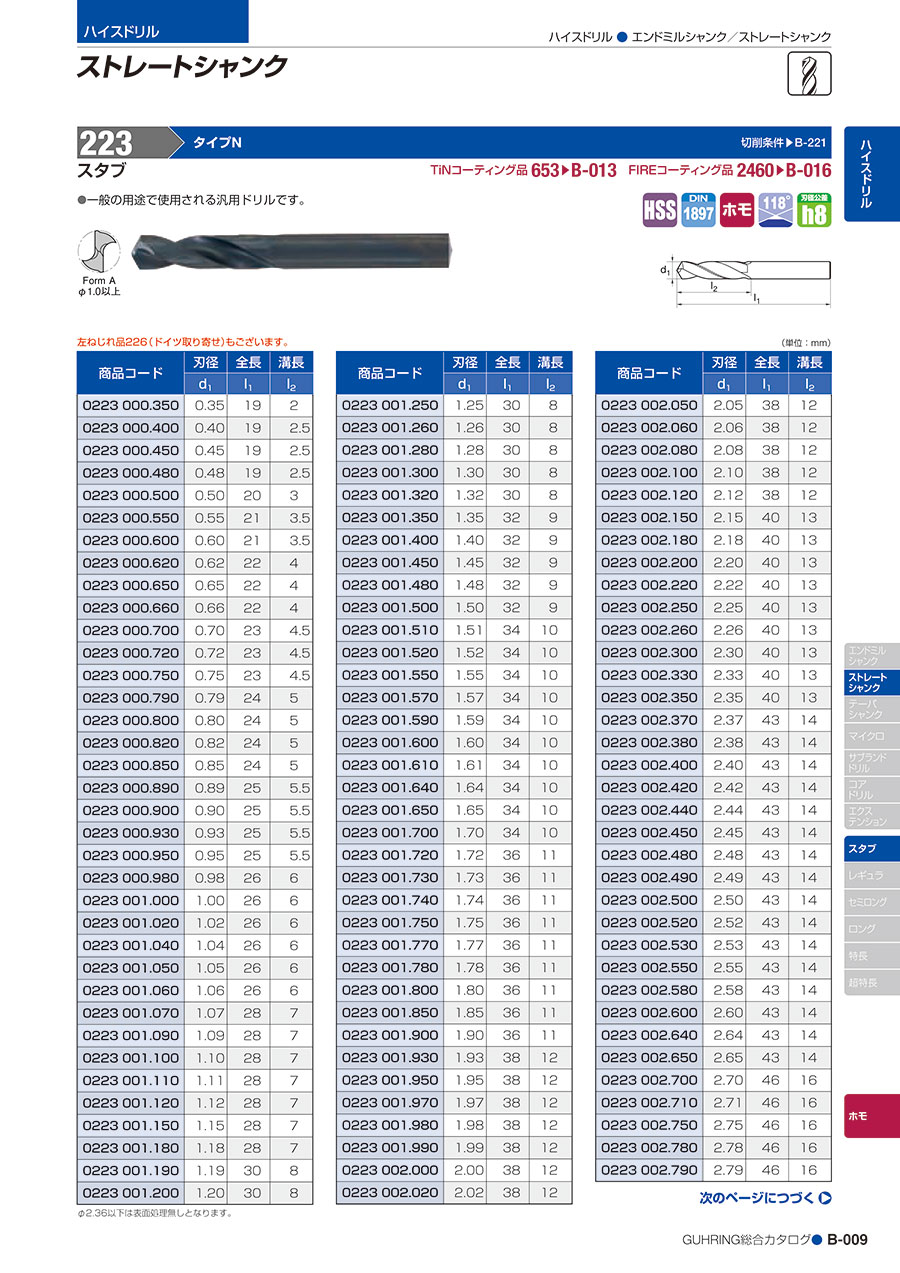

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ストレートシャンクドリルスタブタイプN 223のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q表面にホモ処理のないものはありますか？

ドリル径がφ2.36以下の製品は表面未処理となっております。
