グーリング

ストレートシャンクカウンタシンク多刃 90° 474

カタログ |

数量スライド割引

この商品のFAQをみる（1件）

通常単価(税別): 2,884円～5,992円

税込単価: 3,172円～6,591円

HSSストレートシャンクカウンターシンク90度。【特長】・多刃の面取り用工具。...

用途
穴面取り
カウンターシンク
〇
面取り刃両角（θ） (°)
90
工具材種
HSS
コーティング
ノンコート
規格
DIN335
片刃・両刃
片刃

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

ストレートシャンク多刃90度（474）の特長

外形図

寸法図

単位:mm

商品コード	刃径	先端径	全長	シャンク径	刃数
商品コード	d₁	d₃	l₁	d₂	Z
474 8.000	8	—	48	8	5
474 12.500	12.5	2	48	8	5
474 16.000	16	3.2	56	10	7
474 20.000	20	5	60	10	7

型番リスト

表示件数

型番

大径（D）

(mm)

シャンクサイズ

全長

(mm)

刃数

先端径 d3

(mm)

最小発注数量

8	8	48	5	-	1個
12.5	8	48	5	2	1個
16	10	56	7	3.2	1個
20	10	60	7	5	1個

通常単価(税別) (税込単価)	通常出荷日

2,884円 ( 3,172円 )	1日目
3,543円 ( 3,897円 )	3日目
4,935円 ( 5,429円 )	1日目
5,992円 ( 6,591円 )	1日目

詳細情報

基本情報

基本情報

HSSストレートシャンクカウンターシンク90度。
【特長】
・多刃の面取り用工具。
・奇数刃により切削バランスに優れている。
・びびりが少なく真円度の高い安定した面取り、バリ取り加工が可能。
【用途】
・一般構造用鋼・快削鋼・炭素鋼。
・鋳鉄・ダクタイル鋳鉄・アルミ二ウム合金等。

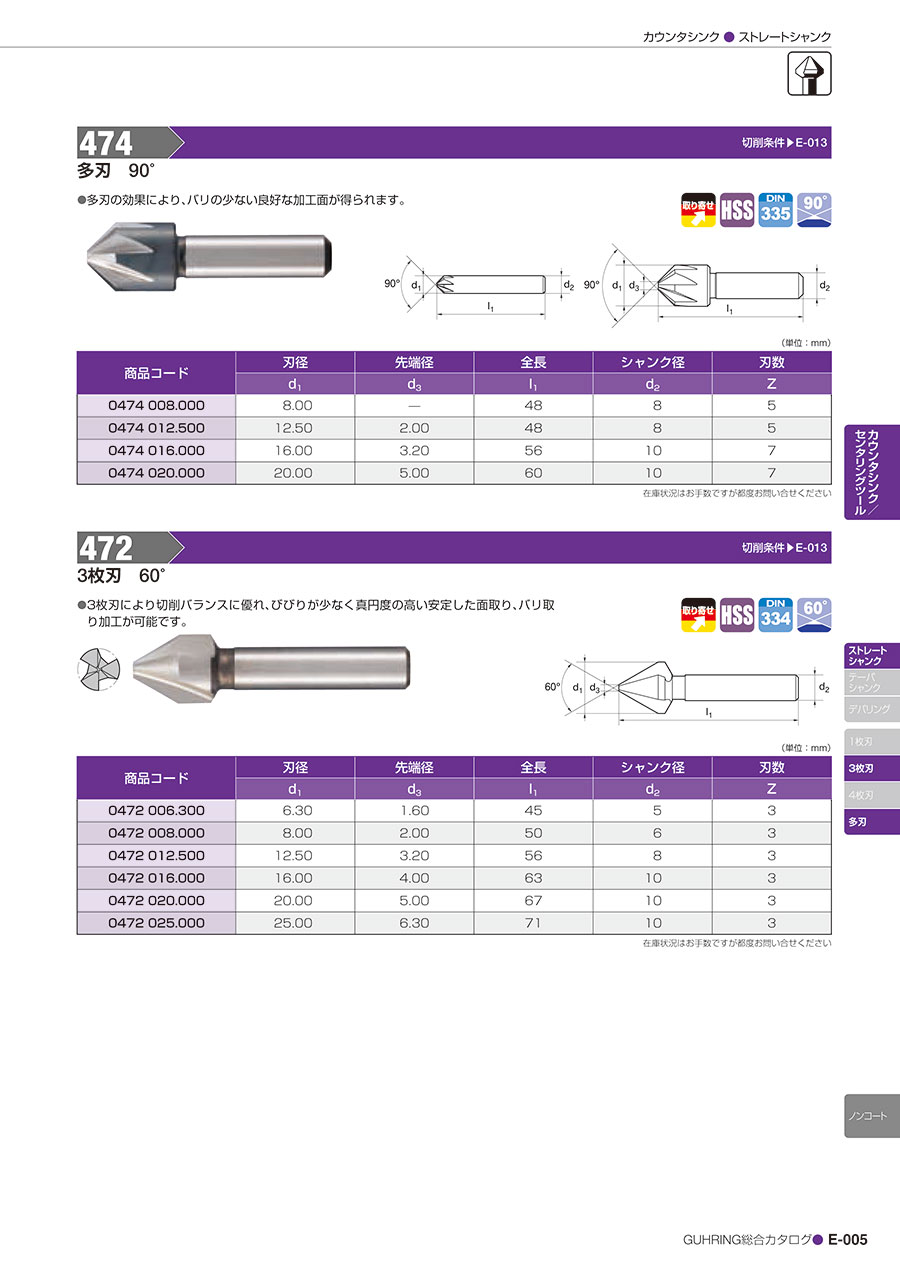

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ストレートシャンクカウンタシンク多刃 90° 474のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qボール盤での使用は可能ですか？

ボール盤、マシニングセンタ等でご使用いただけます。
