ストレートシャンク サブランドドリル90° 面取り用 タイプN 540
- 通常単価(税別)
- 8,170円～9,150円
- 税込単価
- 8,987円～10,065円
通常出荷日：3日目
HSSストレートシャンクサブランドドリル90度。【特長】・面取り用（ねじ下穴用）。・面取りと穴あけが1...
詳細を確認未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
ストレートシャンク サブランドドリル90° 面取り用 タイプN 540の仕様
商品画像（Form A/断面図）
寸法
寸法図
単位:mm
| 商品コード | 刃径 | 刃径 | 全長 | 溝長 | ステップ長 | メトリック ねじ |
|---|---|---|---|---|---|---|
| d2 | d1（h9） | l1 | l2 | l3 | ||
| 540 3.400 | 3.4 | 2.5 | 70 | 39 | 8.8 | Ｍ3 |
| 540 4.500 | 4.5 | 3.3 | 80 | 47 | 11.4 | Ｍ4 |
| 540 5.500 | 5.5 | 4.2 | 93 | 57 | 13.6 | Ｍ5 |
| 540 6.600 | 6.6 | 5 | 101 | 63 | 16.5 | Ｍ6 |
| 540 9.000 | 9 | 6.8 | 125 | 81 | 21 | Ｍ8 |
| 540 11.000 | 11 | 8.5 | 142 | 94 | 25.5 | Ｍ10 |
| 540 13.500 | 13.5 | 10.2 | 160 | 108 | 30 | M12 |
詳細情報
基本情報
HSSストレートシャンクサブランドドリル90度。
【特長】
・面取り用（ねじ下穴用）。
・面取りと穴あけが1工程で加工できます。
【用途】
・一般構造用鋼・快削鋼・炭素鋼。
・鋳鉄・ダクタイル鋳鉄等。

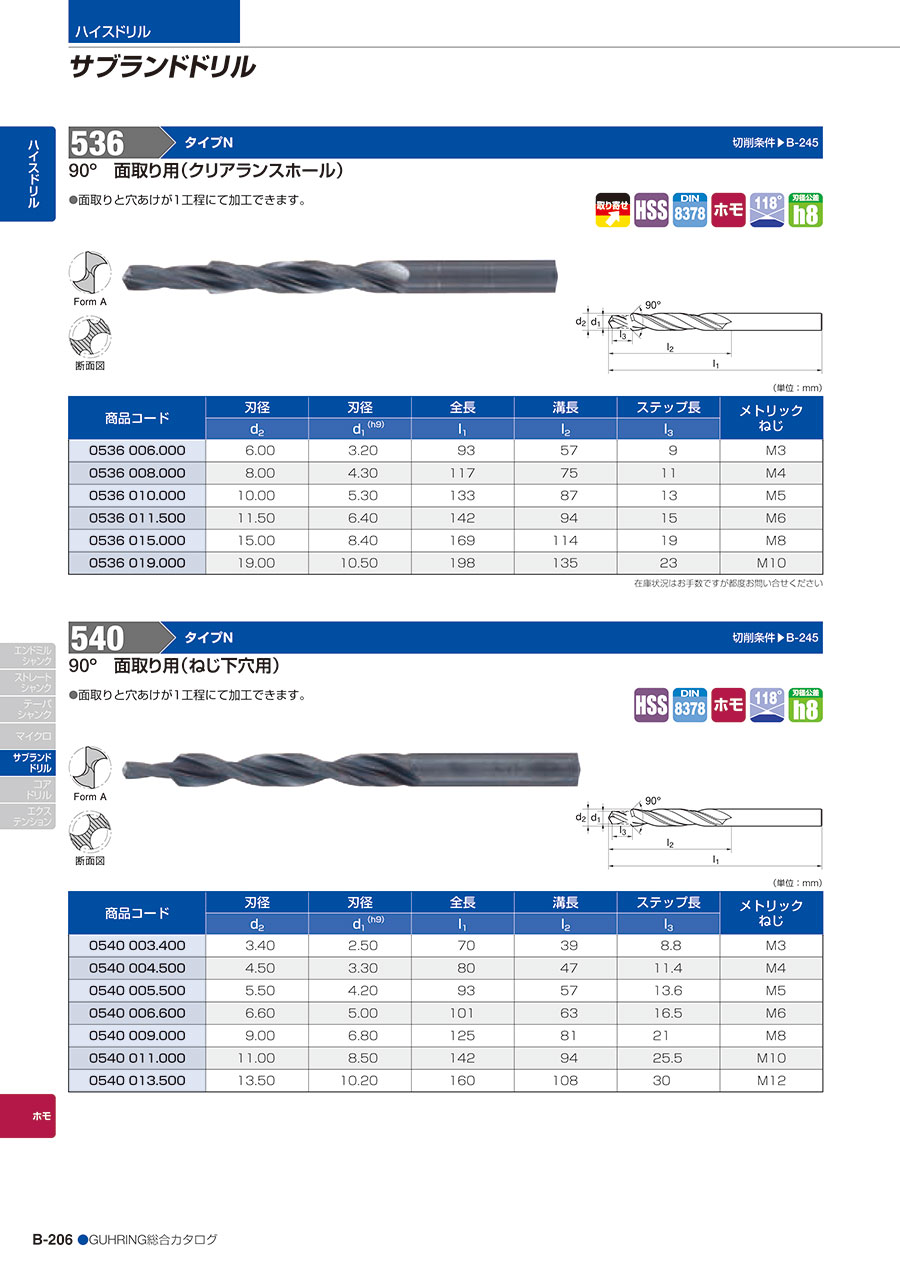

カタログ
商品担当おすすめ
三菱マテリアル
VAPDSCB バイオレット 高精度ドリル 座ぐり用
ストレートシャンク サブランドドリル90° 面取り用 タイプN 540のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q再研磨はできますか？
A
独立した刃先で再研磨が可能です。
