スクエアエンドミル レギュラ 強ねじれ 多刃（6・8枚刃） コーナーR 3563
- 工具材質
- 超硬
- ねじれ角
- 強ネジレ(45～60°)
- 標準/追加工区分
- メーカー標準品
- コーティング詳細
- FIRE
- 刃径公差
- h10
未確定：候補が20型番あります。
商品情報
スクエアエンドミルレギュラ強ねじれ多刃（6・8枚刃）コーナーR 3563の外形図と寸法
スクエアエンドミルレギュラ強ねじれ多刃（6・8枚刃）コーナーR 3563の寸法図
単位:mm
| 商品コード | 刃径 | シャンク径 | 全長 | 有効刃長 | コーナー半径 | 刃数 |
|---|---|---|---|---|---|---|
| d1 | d2h6 | l1 | l2 | r | Z | |
| 3563 6.005 | 6 | 6 | 57 | 13 | 0.5 | 6 |
| 3563 6.010 | 6 | 6 | 57 | 13 | 1 | 6 |
| 3563 8.005 | 8 | 8 | 63 | 19 | 0.5 | 6 |
| 3563 8.010 | 8 | 8 | 63 | 19 | 1 | 6 |
| 3563 8.015 | 8 | 8 | 63 | 19 | 1.5 | 6 |
| 3563 8.020 | 8 | 8 | 63 | 19 | 2 | 6 |
| 3563 10.005 | 10 | 10 | 72 | 22 | 0.5 | 6 |
| 3563 10.010 | 10 | 10 | 72 | 22 | 1 | 6 |
| 3563 10.015 | 10 | 10 | 72 | 22 | 1.5 | 6 |
| 3563 10.020 | 10 | 10 | 72 | 22 | 2 | 6 |
| 3563 12.005 | 12 | 12 | 83 | 26 | 0.5 | 6 |
| 3563 12.010 | 12 | 12 | 83 | 26 | 1 | 6 |
| 3563 12.015 | 12 | 12 | 83 | 26 | 1.5 | 6 |
| 3563 12.020 | 12 | 12 | 83 | 26 | 2 | 6 |
| 3563 16.010 | 16 | 16 | 92 | 32 | 1 | 6 |
| 3563 16.015 | 16 | 16 | 92 | 32 | 1.5 | 6 |
| 3563 16.020 | 16 | 16 | 92 | 32 | 2 | 6 |
| 3563 20.010 | 20 | 20 | 104 | 38 | 1 | 8 |
| 3563 20.015 | 20 | 20 | 104 | 38 | 1.5 | 8 |
| 3563 20.020 | 20 | 20 | 104 | 38 | 2 | 8 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,357円 ( 6,993円 ) | 1日目 |
6,357円 ( 6,993円 ) | 1日目 |
7,952円 ( 8,747円 ) | 1日目 |
7,952円 ( 8,747円 ) | 1日目 |
7,952円 ( 8,747円 ) | 1日目 |
7,952円 ( 8,747円 ) | 1日目 |
12,084円 ( 13,292円 ) | 1日目 |
12,084円 ( 13,292円 ) | 1日目 |
12,084円 ( 13,292円 ) | 1日目 |
12,084円 ( 13,292円 ) | 1日目 |
16,685円 ( 18,354円 ) | 1日目 |
16,685円 ( 18,354円 ) | 1日目 |
16,685円 ( 18,354円 ) | 1日目 |
16,685円 ( 18,354円 ) | 1日目 |
27,610円 ( 30,371円 ) | 1日目 |
27,610円 ( 30,371円 ) | 1日目 |
27,610円 ( 30,371円 ) | 1日目 |
38,725円 ( 42,598円 ) | 1日目 |
38,725円 ( 42,598円 ) | 1日目 |
38,725円 ( 42,598円 ) | 1日目 |
詳細情報
基本情報
多刃のラジアスエンドミル（超硬） 。
【特長】
・超硬スクエアエンドミルレギュラ強ねじれ多刃（6・8枚刃）コーナーR。
・Fireコーティングの採用により耐摩耗性、耐衝撃性に優れ、長寿命。
【用途】
・金型や機械部品の隅R加工に最適。
・一般構造用鋼、炭素鋼、合金鋼、工具鋼、ステンレス鋼、鋳鉄、調質鋼等に利用可能。

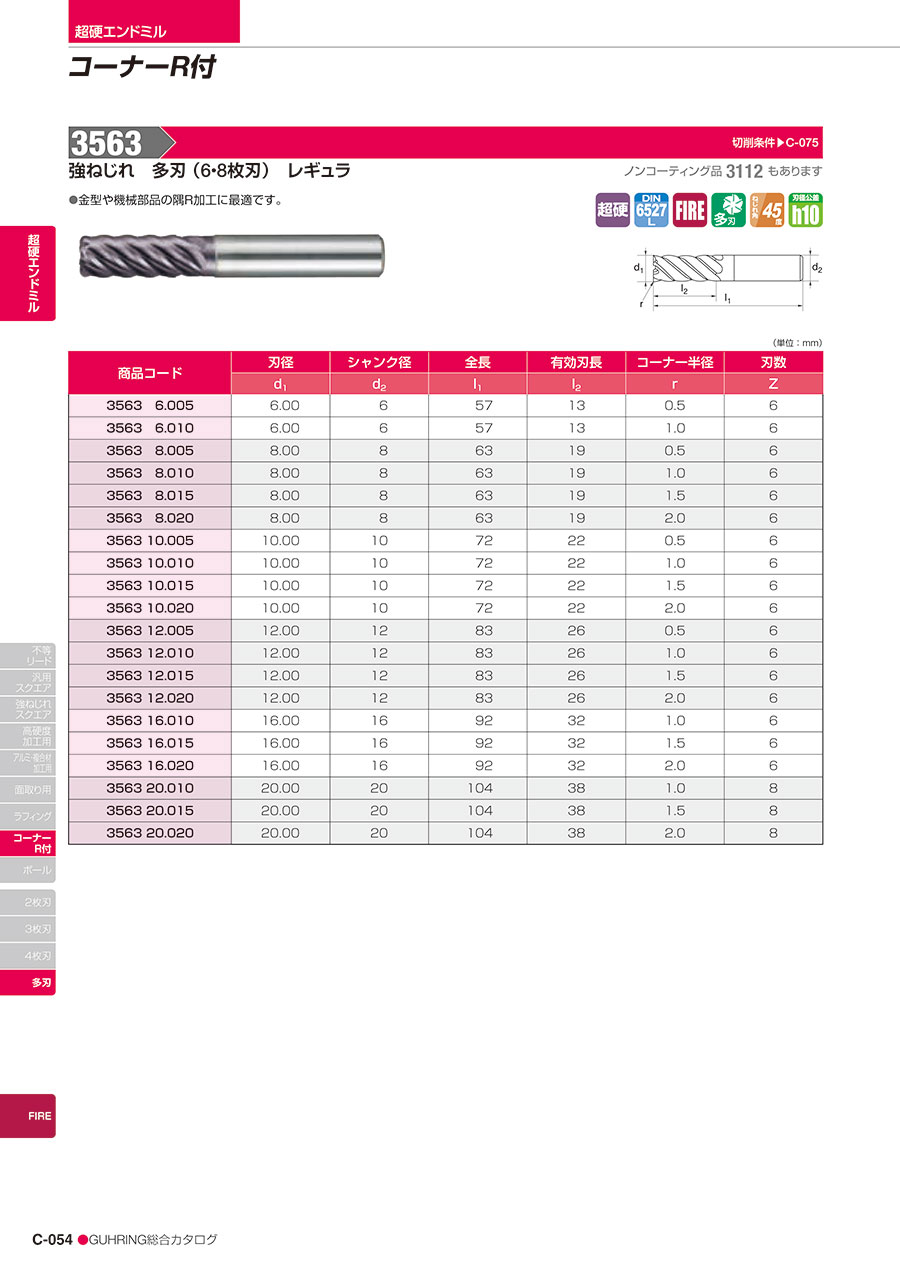

カタログ
商品担当おすすめ
スクエアエンドミル レギュラ 強ねじれ 多刃（6・8枚刃） コーナーR 3563のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
QコーナーＲの精度は？
A
コーナーＲ±0.02です。
