エンドミルシャンクドリル レギュラGU500 511
- 通常単価(税別)
- 1,500円～21,106円
- 税込単価
- 1,650円～23,217円
一般鋼から非鉄、鋳鉄、ステンレス鋼まで対応可能な汎用性の高いコーティング付きドリルです。【特長】・Ti...
詳細を確認商品情報

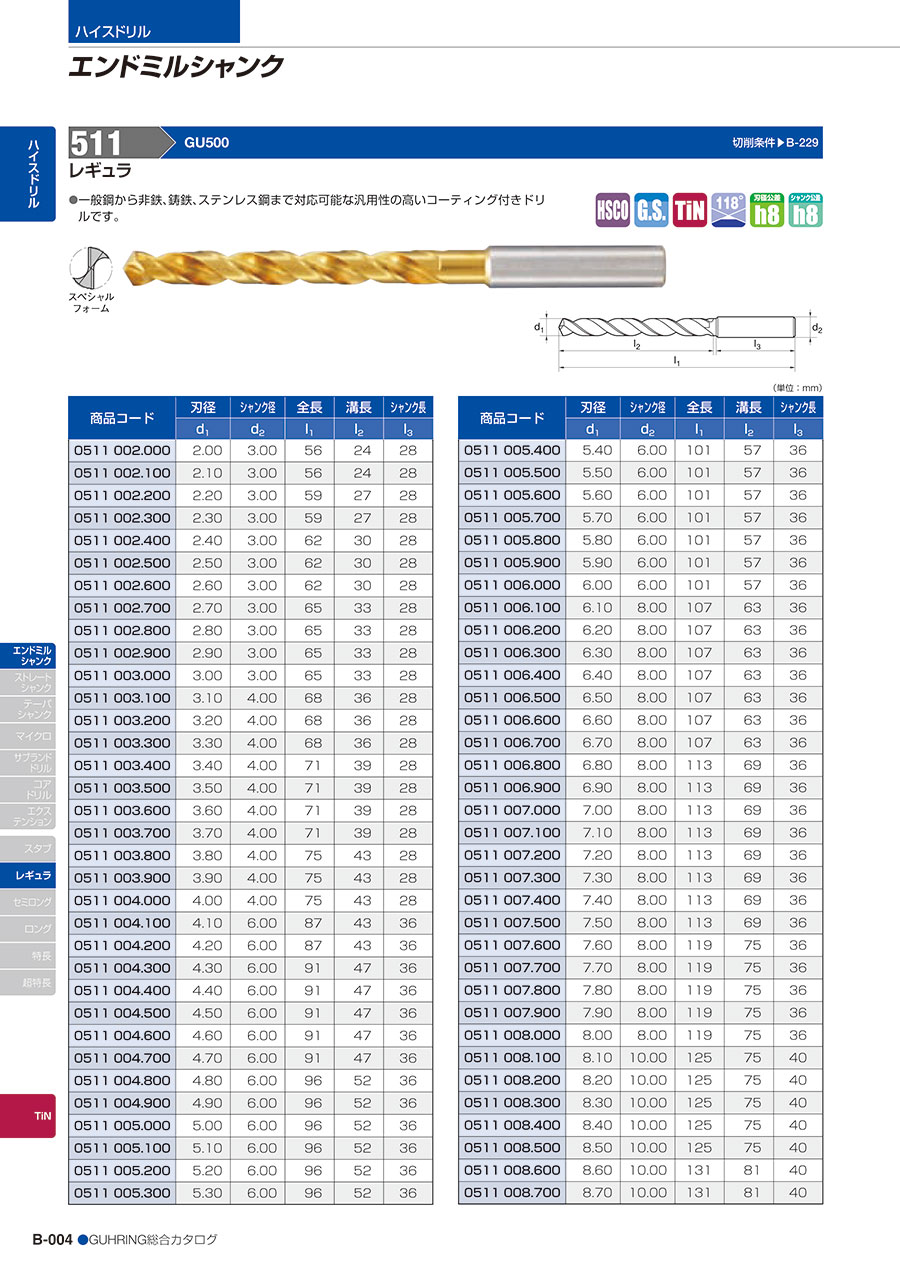

エンドミルシャンクドリル レギュラGU500 511の仕様
商品画像 / スペシャルフォーム
寸法図
寸法図 / 先端角118度 刃径公差:h8 シャンク公差:h8
（単位：mm）
| 商品コード | 刃径 | シャンク径 | 全長 | 溝長 | シャンク長 |
|---|---|---|---|---|---|
| d1 | d2 | l1 | l2 | l3 | |
| 511 2.000 | 2 | 3 | 56 | 24 | 28 |
| 511 2.100 | 2.1 | 3 | 56 | 24 | 28 |
| 511 2.200 | 2.2 | 3 | 59 | 27 | 28 |
| 511 2.300 | 2.3 | 3 | 59 | 27 | 28 |
| 511 2.400 | 2.4 | 3 | 62 | 30 | 28 |
| 511 2.500 | 2.5 | 3 | 62 | 30 | 28 |
| 511 2.600 | 2.6 | 3 | 62 | 30 | 28 |
| 511 2.700 | 2.7 | 3 | 65 | 33 | 28 |
| 511 2.800 | 2.8 | 3 | 65 | 33 | 28 |
| 511 2.900 | 2.9 | 3 | 65 | 33 | 28 |
| 511 3.000 | 3 | 3 | 65 | 33 | 28 |
| 511 3.100 | 3.1 | 4 | 68 | 36 | 28 |
| 511 3.200 | 3.2 | 4 | 68 | 36 | 28 |
| 511 3.300 | 3.3 | 4 | 68 | 36 | 28 |
| 511 3.400 | 3.4 | 4 | 71 | 39 | 28 |
| 511 3.500 | 3.5 | 4 | 71 | 39 | 28 |
| 511 3.600 | 3.6 | 4 | 71 | 39 | 28 |
| 511 3.700 | 3.7 | 4 | 71 | 39 | 28 |
| 511 3.800 | 3.8 | 4 | 75 | 43 | 28 |
| 511 3.900 | 3.9 | 4 | 75 | 43 | 28 |
| 511 4.000 | 4 | 4 | 75 | 43 | 28 |
| 511 4.100 | 4.1 | 6 | 87 | 43 | 36 |
| 511 4.200 | 4.2 | 6 | 87 | 43 | 36 |
| 511 4.300 | 4.3 | 6 | 91 | 47 | 36 |
| 511 4.400 | 4.4 | 6 | 91 | 47 | 36 |
| 511 4.500 | 4.5 | 6 | 91 | 47 | 36 |
| 511 4.600 | 4.6 | 6 | 91 | 47 | 36 |
| 511 4.700 | 4.7 | 6 | 91 | 47 | 36 |
| 511 4.800 | 4.8 | 6 | 96 | 52 | 36 |
| 511 4.900 | 4.9 | 6 | 96 | 52 | 36 |
| 511 5.000 | 5 | 6 | 96 | 52 | 36 |
| 511 5.100 | 5.1 | 6 | 96 | 52 | 36 |
| 511 5.200 | 5.2 | 6 | 96 | 52 | 36 |
| 511 5.300 | 5.3 | 6 | 96 | 52 | 36 |
- ※ 上記以外のタイプ・型番につきましては、カタログを参照してください。
詳細情報
基本情報
一般鋼から非鉄、鋳鉄、ステンレス鋼まで対応可能な汎用性の高いコーティング付きドリルです。
【特長】
・TiNコーティングの採用により長寿命。
【用途】
・一般構造用鋼、快削鋼、炭素鋼、合金鋼、工具鋼。
・ステンレス鋼、鋳鉄、ダクタイル鋳鉄、アルミ二ウム合金等。
