ツール用品技術窓口

絞り込み条件

未確定：候補が23型番あります。

ドリル径(刃径)(mm)
~mm
- 2.3
- 2.4
- 3
- 3.2
- 3.3
- 3.5
- 4
- 4.2
- 4.4
- 4.5
- 4.8
- 5
- 5.8
- 5.9
- 6
- 6.8
- 7
- 7.9
- 8.5
- 9.8
- 9.9
- 10
- 10.4
溝長(mm)
~mm
- 27
- 30
- 33
- 36
- 39
- 43
- 47
- 52
- 57
- 69
- 75
- 87
全長(mm)
~mm
- 53
- 57
- 61
- 65
- 70
- 75
- 80
- 86
- 93
- 109
- 117
- 133
シャンク径・MT No
~mm
- 2.3
- 2.4
- 3
- 3.2
- 3.3
- 3.5
- 4
- 4.2
- 4.4
- 4.5
- 4.8
- 5
- 5.8
- 5.9
- 6
- 6.8
- 7
- 7.9
- 8.5
- 9.8
- 9.9
- 10
- 10.4
直径公差(mm)
~mm
タイプ
~mm
- 5523
出荷日
- すべて
- 1日以内

グーリング

ストレートシャンクドリルレギュラタイプGU500DZ

カタログ |

数量スライド割引

この商品のFAQをみる（1件）

通常単価(税別): 500円～2,540円

税込単価: 550円～2,794円

HSCOストレートシャンクドリル（GU500DZ）。【特長】・一般穴あけ用コバ...

被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂
工具材質
コバルトハイス
シャンクタイプ
ストレートシャンク
コーティング・表面処理
ノンコート
単品/セット品
単品
先端角 (°)
118
工具材質（詳細）
コバルトハイス
刃数
2
シャンク径公差 (mm)
h8
コーティング有無
無
規格
G.S.

未確定：候補が23型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

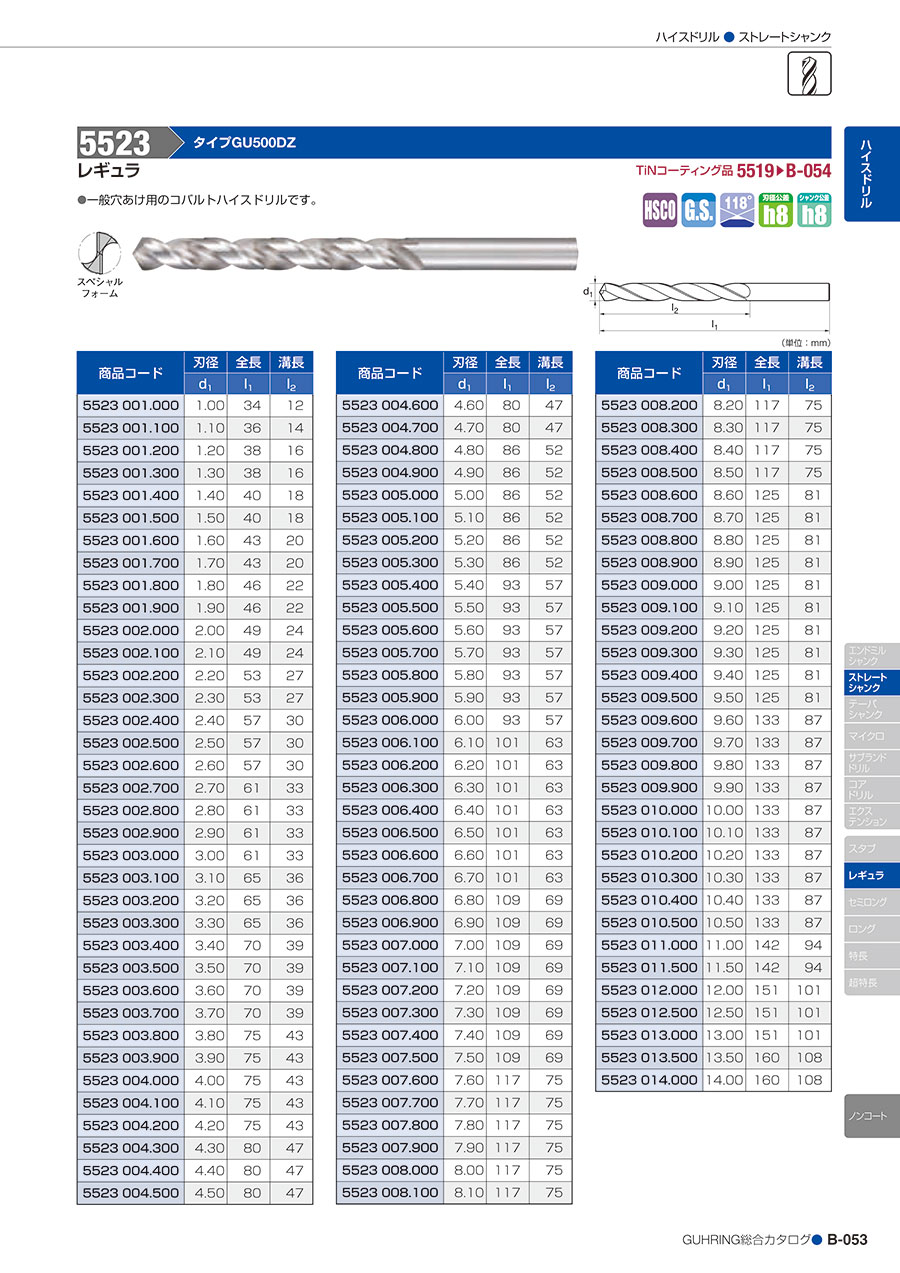

ストレートシャンク5523（タイプGU500DZ）の特長

商品画像（スペシャルフォーム）

寸法

寸法図

先端角118°
刃径公差h8
シャンク公差h8

単位:mm

商品コード	刃径	全長	溝長
商品コード	d₁	l₁	l₂
5523 1.000	1	34	12
5523 1.100	1.1	36	14
5523 1.200	1.2	38	16
5523 1.300	1.3	38	16
5523 1.400	1.4	40	18
5523 1.500	1.5	40	18
5523 1.600	1.6	43	20
5523 1.700	1.7	43	20
5523 1.800	1.8	46	22
5523 1.900	1.9	46	22
5523 2.000	2	49	24
5523 2.100	2.1	49	24
5523 2.200	2.2	53	27
5523 2.300	2.3	53	27
5523 2.400	2.4	57	30
5523 2.500	2.5	57	30
5523 2.600	2.6	57	30
5523 2.700	2.7	61	33
5523 2.800	2.8	61	33
5523 2.900	2.9	61	33
5523 3.000	3	61	33
5523 3.100	3.1	65	36
5523 3.200	3.2	65	36
5523 3.300	3.3	65	36
5523 3.400	3.4	70	39
5523 3.500	3.5	70	39
5523 3.600	3.6	70	39
5523 3.700	3.7	70	39
5523 3.800	3.8	75	43
5523 3.900	3.9	75	43
5523 4.000	4	75	43
5523 4.100	4.1	75	43
5523 4.200	4.2	75	43
5523 4.300	4.3	80	47
5523 4.400	4.4	80	47
5523 4.500	4.5	80	47

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

直径公差

(mm)

最小発注数量

2.3	27	53	2.3	-0.014～0	10個
2.4	30	57	2.4	-0.014～0	10個
3	33	61	3	-0.014～0	1個
3.2	36	65	3.2	-0.018～0	1個
3.3	36	65	3.3	-0.018～0	1個
3.5	39	70	3.5	-0.018～0	1個
4	43	75	4	-0.018～0	1個
4.2	43	75	4.2	-0.018～0	1個
4.4	47	80	4.4	-0.018～0	1個
4.5	47	80	4.5	-0.018～0	1個
4.8	52	86	4.8	-0.018～0	1個
5	52	86	5	-0.018～0	1個
5.8	57	93	5.8	-0.018～0	1個
5.9	57	93	5.9	-0.018～0	1個
6	57	93	6	-0.018～0	1個
6.8	69	109	6.8	-0.022～0	1個
7	69	109	7	-0.022～0	1個
7.9	75	117	7.9	-0.022～0	1個
8.5	75	117	8.5	-0.022～0	1個
9.8	87	133	9.8	-0.022～0	1個
9.9	87	133	9.9	-0.022～0	1個
10	87	133	10	-0.022～0	1個
10.4	87	133	10.4	-0.027～0	1個

通常単価(税別) (税込単価)	通常出荷日

500円 ( 550円 )	1日目
500円 ( 550円 )	1日目
510円 ( 561円 )	1日目
520円 ( 572円 )	1日目
560円 ( 616円 )	1日目
590円 ( 649円 )	1日目
630円 ( 693円 )	1日目
640円 ( 704円 )	1日目
670円 ( 737円 )	1日目
840円 ( 924円 )	1日目
670円 ( 737円 )	1日目
680円 ( 748円 )	1日目
840円 ( 924円 )	1日目
840円 ( 924円 )	1日目
830円 ( 913円 )	1日目
1,180円 ( 1,298円 )	1日目
1,160円 ( 1,276円 )	1日目
1,540円 ( 1,694円 )	1日目
1,350円 ( 1,485円 )	1日目
2,180円 ( 2,398円 )	1日目
2,500円 ( 2,750円 )	1日目
1,960円 ( 2,156円 )	1日目
2,540円 ( 2,794円 )	1日目

詳細情報

基本情報

基本情報

HSCOストレートシャンクドリル（GU500DZ）。
【特長】
・一般穴あけ用コバルトハイスドリルです。
・ノンコートで、一般鋼穴あけに経済的で最適。
【用途】
・一般構造用鋼・快削鋼・炭素鋼・合金鋼・工具鋼。
・ステンレス鋼・鋳鉄・ダクタイル鋳鉄・アルミ二ウム合金等。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
ハイス鋼ドリルストレートシャンク/レギュラー
使用頻度の高い厳選サイズを、低価格でご提供。
オーエスジー
超硬フラットドリル ADF-2D
オーエスジー
油穴付き超硬ドリル5Dタイプ ADO-5D

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ストレートシャンクドリルレギュラタイプGU500DZのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q汎用のコバルトドリルとの違いは何ですか？

ねじれ角が強くチップポケットが広いため、切り屑の排出性に優れています。
