グーリング

MQLロングドリル 30×D オイルホール付 RT100T 6513

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 30,947円～73,944円

税込単価: 34,042円～81,338円

超硬MQLロングドリル30×Dオイルホール付（RT100T）深穴加工用ロングド...

被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / チタン
工具材質
超硬
シャンクタイプ
エンドミルシャンク
コーティング・表面処理
鋼用
油穴（オイルホール）
○
単品/セット品
単品
先端角 (°)
135
工具材質（詳細）
超硬合金
コーティング・表面処理（詳細）
TiAlN
刃数
2
シャンク径公差 (mm)
h6
コーティング有無
有
規格
G.S.
内部給油
有
コーティング種類
A

未確定：候補が34型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

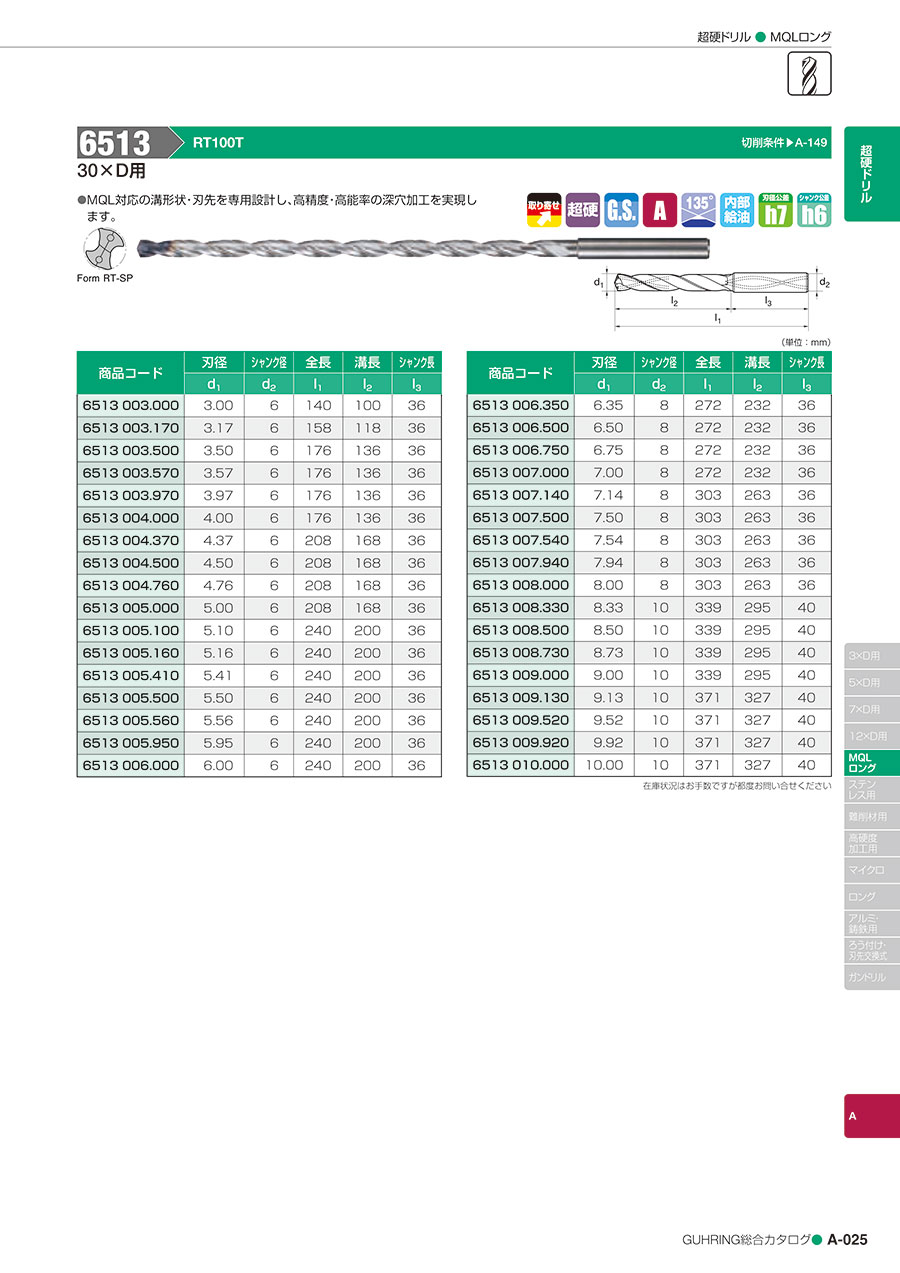

MQLロングドリル 30×D オイルホール付 RT100Tの仕様

外形図

Form RT-SP

(単位:mm)

商品コード	刃径	シャンク径	全長	溝長	シャンク長
商品コード	d₁	d₂	l₁	l₂	l₃
6513 3.000	3	6	140	100	36
6513 3.170	3.17	6	158	118	36
6513 3.500	3.5	6	176	136	36
6513 3.570	3.57	6	176	136	36
6513 3.970	3.97	6	176	136	36
6513 4.000	4	6	176	136	36
6513 4.370	4.37	6	208	168	36
6513 4.500	4.5	6	208	168	36
6513 4.760	4.76	6	208	168	36
6513 5.000	5	6	208	168	36
6513 5.100	5.1	6	240	200	36
6513 5.160	5.16	6	240	200	36
6513 5.410	5.41	6	240	200	36
6513 5.500	5.5	6	240	200	36
6513 5.560	5.56	6	240	200	36
6513 5.950	5.95	6	240	200	36
6513 6.000	6	6	240	200	36

商品コード	刃径	シャンク径	全長	溝長	シャンク長
商品コード	d₁	d₂	l₁	l₂	l₃
6513 6.300	6.3	8	272	232	36
6513 6.350	6.35	8	272	232	36
6513 6.500	6.5	8	272	232	36
6513 6.750	6.75	8	272	232	36
6513 7.000	7	8	272	232	36
6513 7.140	7.14	8	303	263	36
6513 7.500	7.5	8	303	263	36
6513 7.540	7.54	8	303	263	36
6513 7.940	7.94	8	303	263	36
6513 8.000	8	8	303	263	36
6513 8.330	8.33	10	339	295	40
6513 8.500	8.5	10	339	295	40
6513 8.730	8.73	10	339	295	40
6513 9.000	9	10	339	295	40
6513 9.130	9.13	10	371	327	40
6513 9.520	9.52	10	371	327	40
6513 9.920	9.92	10	371	327	40
6513 10.000	10	10	371	327	40

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

直径公差

(mm)

シャンク長 l3

(mm)

最小発注数量

3	100	140	6	-0.01～0	36	1個
3.17	118	158	6	-0.012～0	36	1個
3.5	136	176	6	-0.012～0	36	1個
3.57	136	176	6	-0.012～0	36	1個
3.97	136	176	6	-0.012～0	36	1個
4	136	176	6	-0.012～0	36	1個
4.37	168	208	6	-0.012～0	36	1個
4.5	168	208	6	-0.012～0	36	1個
4.76	168	208	6	-0.012～0	36	1個
5	168	208	6	-0.012～0	36	1個
5.1	200	240	6	-0.012～0	36	1個
5.16	200	240	6	-0.012～0	36	1個
5.41	200	240	6	-0.012～0	36	1個
5.5	200	240	6	-0.012～0	36	1個
5.56	200	240	6	-0.012～0	36	1個
5.95	200	240	6	-0.012～0	36	1個
6	200	240	6	-0.012～0	36	1個
6.35	232	272	8	-0.015～0	36	1個
6.5	232	272	8	-0.015～0	36	1個
6.75	232	272	8	-0.015～0	36	1個
7	232	272	8	-0.015～0	36	1個
7.14	263	303	8	-0.015～0	36	1個
7.5	263	303	8	-0.015～0	36	1個
7.54	263	303	8	-0.015～0	36	1個
7.94	263	303	8	-0.015～0	36	1個
8	263	303	8	-0.015～0	36	1個
8.33	295	339	10	-0.015～0	40	1個
8.5	295	339	10	-0.015～0	40	1個
8.73	295	339	10	-0.015～0	40	1個
9	295	339	10	-0.015～0	40	1個
9.13	327	371	10	-0.015～0	40	1個
9.52	327	371	10	-0.015～0	40	1個
9.92	327	371	10	-0.015～0	40	1個
10	327	371	10	-0.015～0	40	1個

通常単価(税別) (税込単価)	通常出荷日

30,947円 ( 34,042円 )	3日目
33,806円 ( 37,187円 )	3日目
30,947円 ( 34,042円 )	19日目
35,118円 ( 38,630円 )	19日目
35,118円 ( 38,630円 )	3日目
36,706円 ( 40,377円 )	19日目
41,187円 ( 45,306円 )	19日目
39,149円 ( 43,064円 )	19日目
43,038円 ( 47,342円 )	19日目
39,890円 ( 43,879円 )	3日目
40,360円 ( 44,396円 )	19日目
44,627円 ( 49,090円 )	19日目
45,691円 ( 50,260円 )	19日目
42,061円 ( 46,267円 )	3日目
46,208円 ( 50,829円 )	19日目
46,414円 ( 51,055円 )	19日目
46,888円 ( 51,577円 )	3日目
52,819円 ( 58,101円 )	19日目
50,757円 ( 55,833円 )	19日目
55,458円 ( 61,004円 )	19日目
50,757円 ( 55,833円 )	19日目
58,619円 ( 64,481円 )	19日目
57,042円 ( 62,746円 )	19日目
62,591円 ( 68,850円 )	19日目
60,182円 ( 66,200円 )	19日目
60,423円 ( 66,465円 )	3日目
62,846円 ( 69,131円 )	3日目
69,988円 ( 76,987円 )	3日目
72,619円 ( 79,881円 )	19日目
67,681円 ( 74,449円 )	19日目
73,944円 ( 81,338円 )	19日目
73,944円 ( 81,338円 )	19日目
67,681円 ( 74,449円 )	19日目
67,681円 ( 74,449円 )	3日目

詳細情報

基本情報

基本情報

超硬MQLロングドリル30×Dオイルホール付（RT100T）深穴加工用ロングドリル。
【特長】
・MQL対応の溝形状・刃先を専用設計し、高精度・高能率の深穴加工を実現。
・TiAlNコーティングの採用により長寿命。
【用途】
・一般構造用鋼・快削鋼・炭素鋼・工具鋼・ステンレス鋼に最適。
・高硬度鋼・鋳鉄・ダクタイル鋳鉄・高硬度鋼・特殊合金等に最適。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MQLロングドリル 30×D オイルホール付 RT100T 6513のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qロングドリルの穴加工の際にはガイド穴は必要ですか？

ガイド穴として（1.5～2D深さ程度）加工が必要です。
