グーリング

MQLロングドリル 15×Dオイルホール付RT100T 6509

カタログ |

通常単価(税別): 24,056円～84,235円

税込単価: 26,462円～92,659円

通常出荷日：3日目～19日目

MQL対応のエンドミルシャンクドリル（超硬）。【特長】・MQL対応の溝形状・刃先は専用設計し、高精度・...

未確定：候補が47型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

MQL対応、高精度・高能率の深穴加工を実現したロングドリル

MQLロングドリルの外形

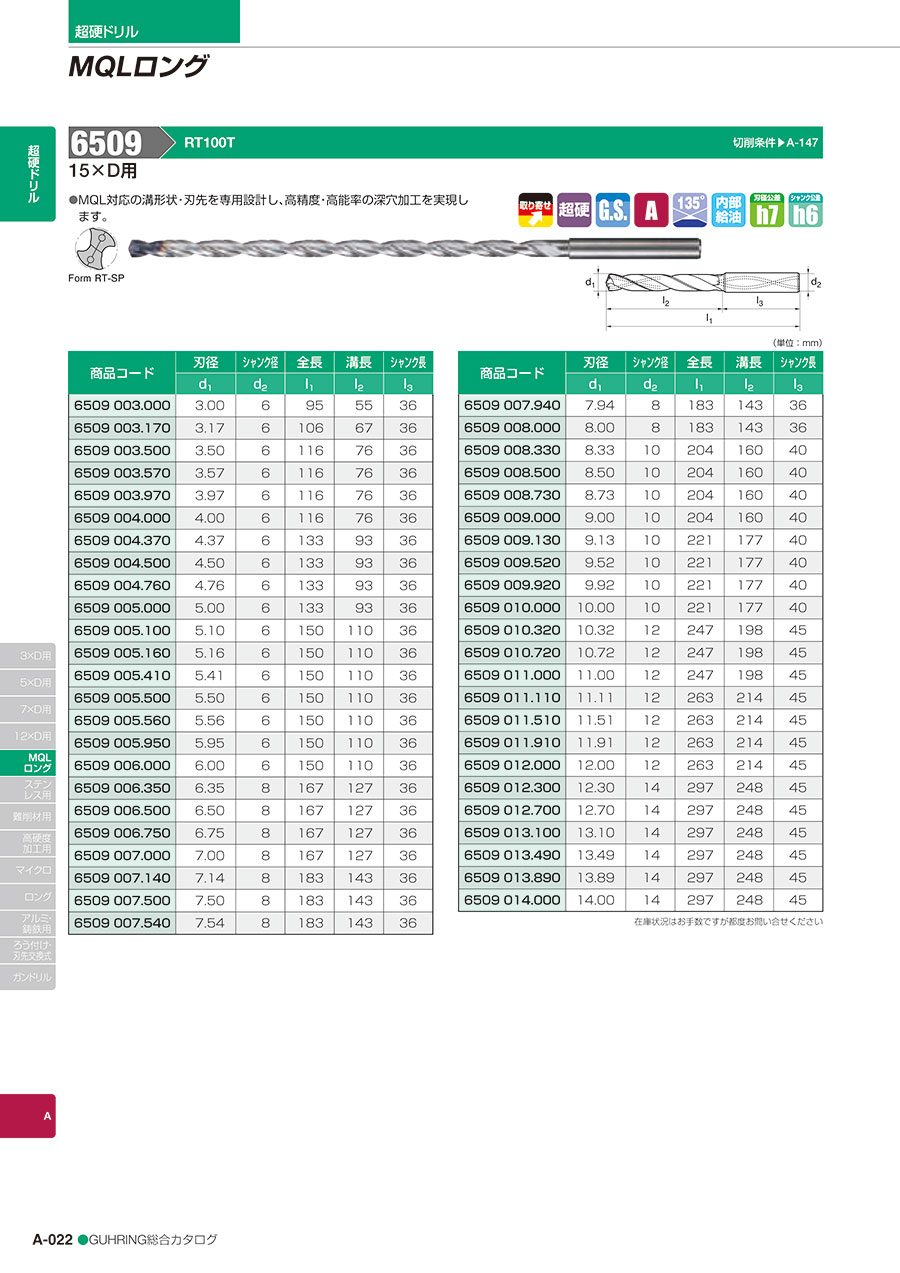

MQLロングドリル 15×Dオイルホール付RT100T 6509の外形図と仕様について

MQLロングドリル 15×Dオイルホール付RT100T 6509の寸法図

前面図

単位:mm

商品コード	刃径	シャンク径	全長	溝長	シャンク長
商品コード	d₁	d₂	l₁	l₂	l₃
6509 3.000	3	6	95	55	36
6509 3.170	3.17	6	106	67	36
6509 3.500	3.5	6	116	76	36
6509 3.570	3.57	6	116	76	36
6509 3.970	3.97	6	116	76	36
6509 4.000	4	6	116	76	36
6509 4.370	4.37	6	133	93	36
6509 4.500	4.5	6	133	93	36
6509 4.760	4.76	6	133	93	36
6509 5.000	5	6	133	93	36
6509 5.100	5.1	6	150	110	36
6509 5.160	5.16	6	150	110	36
6509 5.410	5.41	6	150	110	36
6509 5.500	5.5	6	150	110	36
6509 5.560	5.56	6	150	110	36
6509 5.950	5.95	6	150	110	36
6509 6.000	6	6	150	110	36
6509 6.350	6.35	8	167	127	36
6509 6.500	6.5	8	167	127	36
6509 6.750	6.75	8	167	127	36
6509 7.000	7	8	167	127	36
6509 7.140	7.14	8	183	143	36
6509 7.500	7.5	8	183	143	36
6509 7.540	7.54	8	183	143	36

商品コード	刃径	シャンク径	全長	溝長	シャンク長
商品コード	d₁	d₂	l₁	l₂	l₃
6509 7.940	7.94	8	183	143	36
6509 8.000	8	8	183	143	36
6509 8.330	8.33	10	204	160	40
6509 8.500	8.5	10	204	160	40
6509 8.730	8.73	10	204	160	40
6509 9.000	9	10	204	160	40
6509 9.130	9.13	10	221	177	40
6509 9.520	9.52	10	221	177	40
6509 9.920	9.92	10	221	177	40
6509 10.000	10	10	221	177	40
6509 10.320	10.32	12	247	198	45
6509 10.720	10.72	12	247	198	45
6509 11.000	11	12	247	198	45
6509 11.110	11.11	12	263	214	45
6509 11.510	11.51	12	263	214	45
6509 11.910	11.91	12	263	214	45
6509 12.000	12	12	263	214	45
6509 12.300	12.3	14	297	248	45
6509 12.700	12.7	14	297	248	45
6509 13.100	13.1	14	297	248	45
6509 13.490	13.49	14	297	248	45
6509 13.890	13.89	14	297	248	45
6509 14.000	14	14	297	248	45

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

直径公差

(mm)

シャンク長 l3

(mm)

最小発注数量

3	55	95	6	-0.01～0	36	1個
3.17	67	106	6	-0.012～0	36	1個
3.5	76	116	6	-0.012～0	36	1個
3.57	76	116	6	-0.012～0	36	1個
3.97	76	116	6	-0.012～0	36	1個
4	76	116	6	-0.012～0	36	1個
4.37	93	133	6	-0.012～0	36	1個
4.5	93	133	6	-0.012～0	36	1個
4.76	93	133	6	-0.012～0	36	1個
5	93	133	6	-0.012～0	36	1個
5.1	110	150	6	-0.012～0	36	1個
5.16	110	150	6	-0.012～0	36	1個
5.41	110	150	6	-0.012～0	36	1個
5.5	110	150	6	-0.012～0	36	1個
5.56	110	150	6	-0.012～0	36	1個
5.95	110	150	6	-0.012～0	36	1個
6	110	150	6	-0.012～0	36	1個
6.35	127	167	8	-0.015～0	36	1個
6.5	127	167	8	-0.015～0	36	1個
6.75	127	167	8	-0.015～0	36	1個
7	127	167	8	-0.015～0	36	1個
7.14	143	183	8	-0.015～0	36	1個
7.5	143	183	8	-0.015～0	36	1個
7.54	143	183	8	-0.015～0	36	1個
7.94	143	183	8	-0.015～0	36	1個
8	143	183	8	-0.015～0	36	1個
8.33	160	204	10	-0.015～0	40	1個
8.5	160	204	10	-0.015～0	40	1個
8.73	160	204	10	-0.015～0	40	1個
9	160	204	10	-0.015～0	40	1個
9.13	177	221	10	-0.015～0	40	1個
9.52	177	221	10	-0.015～0	40	1個
9.92	177	221	10	-0.015～0	40	1個
10	177	221	10	-0.015～0	40	1個
10.32	198	247	12	-0.018～0	45	1個
10.72	198	247	12	-0.018～0	45	1個
11	198	247	12	-0.018～0	45	1個
11.11	214	263	12	-0.018～0	45	1個
11.51	214	263	12	-0.018～0	45	1個
11.91	214	263	12	-0.018～0	45	1個
12	214	263	12	-0.018～0	45	1個
12.3	248	297	14	-0.018～0	45	1個
12.7	248	297	14	-0.018～0	45	1個
13.1	248	297	14	-0.018～0	45	1個
13.49	248	297	14	-0.018～0	45	1個
13.89	248	297	14	-0.018～0	45	1個
14	248	297	14	-0.018～0	45	1個

通常単価(税別) (税込単価)	通常出荷日

24,056円 ( 26,462円 )	3日目
26,281円 ( 28,909円 )	19日目
24,056円 ( 26,462円 )	19日目
24,867円 ( 27,354円 )	19日目
24,867円 ( 27,354円 )	3日目
25,650円 ( 28,215円 )	3日目
30,492円 ( 33,541円 )	19日目
28,716円 ( 31,588円 )	3日目
31,662円 ( 34,828円 )	19日目
29,254円 ( 32,179円 )	3日目
29,502円 ( 32,452円 )	3日目
29,502円 ( 32,452円 )	19日目
30,043円 ( 33,047円 )	19日目
30,568円 ( 33,625円 )	3日目
33,704円 ( 37,074円 )	3日目
36,595円 ( 40,255円 )	19日目
33,757円 ( 37,133円 )	3日目
36,158円 ( 39,774円 )	19日目
36,701円 ( 40,371円 )	19日目
40,376円 ( 44,414円 )	19日目
37,219円 ( 40,941円 )	3日目
42,991円 ( 47,290円 )	3日目
40,680円 ( 44,748円 )	19日目
44,454円 ( 48,899円 )	19日目
43,331円 ( 47,664円 )	19日目
46,001円 ( 50,601円 )	3日目
50,833円 ( 55,916円 )	19日目
48,119円 ( 52,931円 )	3日目
48,397円 ( 53,237円 )	19日目
48,920円 ( 53,812円 )	19日目
53,446円 ( 58,791円 )	19日目
53,446円 ( 58,791円 )	19日目
48,920円 ( 53,812円 )	19日目
48,920円 ( 53,812円 )	3日目
49,720円 ( 54,692円 )	19日目
50,787円 ( 55,866円 )	19日目
51,303円 ( 56,433円 )	3日目
56,055円 ( 61,661円 )	19日目
52,646円 ( 57,911円 )	19日目
58,666円 ( 64,533円 )	19日目
53,693円 ( 59,062円 )	3日目
57,685円 ( 63,454円 )	19日目
62,225円 ( 68,448円 )	3日目
66,468円 ( 73,115円 )	19日目
78,425円 ( 86,268円 )	19日目
84,235円 ( 92,659円 )	19日目
77,102円 ( 84,812円 )	3日目

詳細情報

基本情報

基本情報

MQL対応のエンドミルシャンクドリル（超硬）。
【特長】
・MQL対応の溝形状・刃先は専用設計し、高精度・高能率の深穴加工を実現します。
・超硬ロングドリル。
・TiAlNコーティングの採用により長寿命。
・15×Dオイルホール付（RT100T）。
【用途】
・一般構造用鋼、快削鋼、炭素鋼、工具鋼、ステンレス鋼、高硬度鋼、鋳鉄、等幅広く利用可能。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ダイジェット
ストライクドリル EZN5D形（5Dタイプ）
ダイジェット
ストライクドリル EZN8D形（8Dタイプ）
ダイジェット
ロールタップ下穴用ストライクドリル EZT3D形（3Dタイプ）外部給油式

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MQLロングドリル 15×Dオイルホール付RT100T 6509のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qロングドリルの穴加工の際にはガイド穴は必要ですか？

ガイド穴として（1.5～2Ｄ深さ程度）加工が必要です。

この商品を見た人は、こんな商品も見ています

	今見ている商品 MQLロングドリル 15×Dオイルホール付RT100T 6509	MQLロングドリル 20×D オイルホール付 RT100T 6511	MQLロングドリル 30×D オイルホール付 RT100T 6513	MQLロングドリル 25×D オイルホール付 RT100T 6512	MQLロングドリル 40×D オイルホール付 RT100T 6514	エンドミルシャンクドリル 3×D オイルホール付 RT100U 5510
メーカー	グーリング	グーリング	グーリング	グーリング	グーリング	グーリング
通常価格	24,056円-	27,383円 -	34,045円 -	30,043円 -	40,948円 -	7,930円 -
通常出荷日	3日目〜	3日目〜	3日目〜	3日目〜	3日目〜	1日目〜
被削材	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
シャンクタイプ	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク
コーティング・表面処理	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用
油穴（オイルホール）	○	○	○	○	○	○
