ナベヤ

油圧単動コンパクトシリンダ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 16,415円～40,494円

税込単価: 18,057円～44,543円

コンパクトな油圧単動シリンダ。【特長】・低圧／高圧（0.8～25MPa）プッシ...

詳細情報を確認する

種類
油圧クランプ・用品
本体/周辺用品
本体
最高使用圧力 (Mpa)
25
最低作動圧力 (Mpa)
0.8
耐圧 (Mpa)
37.5
使用温度 (℃)
0～70

未確定：候補が21型番あります。

商品情報
型番リスト
詳細情報

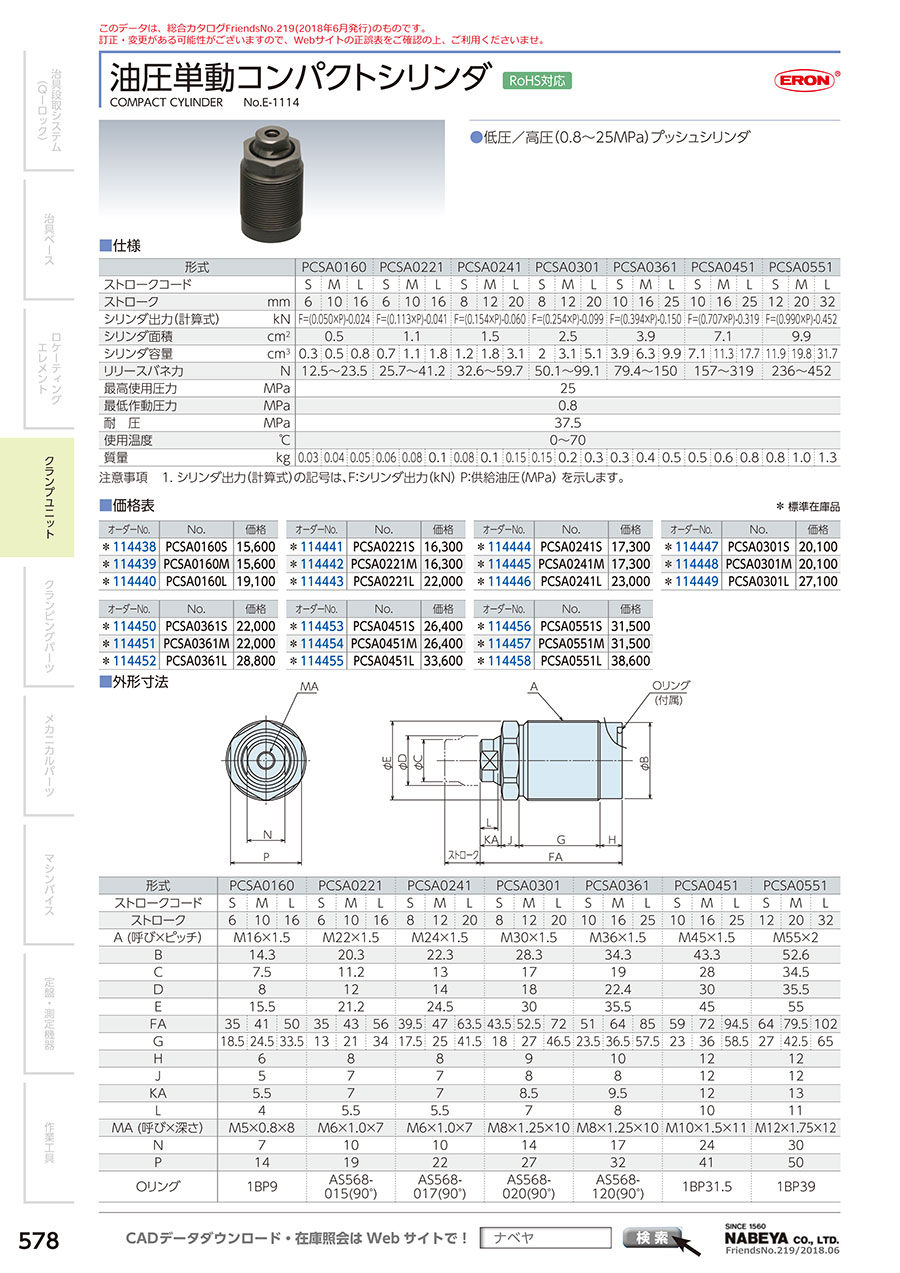

カタログ

商品情報

製品特長・仕様

外形図

使用方法・使用事例

製品特長・仕様

性能・試験情報

能力線図

外形図

単位：mm

使用方法・使用事例

使用方法

動作説明

リリース時（初期状態）

リリース時（初期状態）のイメージ図

ピストンはバネ力でリリース動作を行います。（ピストン引込状態）

ロック時

ロック時のイメージ図

油圧を供給するとピストンが油圧力により動作します。（ピストン突出状態）

取付加工寸法

使用事例

注意・禁止事項

1.使用流体の確認

・必ず「油圧作動油リスト」を参考に適切な油をご使用ください。

2.配管前の処置

配管、管継手、ジグの油穴等は、十分なフラッシングで清浄なものをご使用ください。
回路中のゴミや切削粉が、油圧系統や配管等のゴミ、不純物進入を防止する機能は設けていません。

3.シールテープの巻き方

ネジ部先端を1～2山残して巻いてください。
シールテープの切れ端が油漏れや動作不良の原因になります。
配管施工部は機器内に異物を混入させないため、作業環境を清浄にして、適正に施工を行ってください。

4.油圧回路中のエア抜き

・油圧回路中に多量のエアが混入したまま使用すると、動作時間が異常に長くなります。
配管施工後または、ポンプ油タンクが空になった状態でエアを送り込んだ場合は、必ず以下の手順でエア抜きを実施してください。
（1）油圧回路の供給圧力を2MPa以下にしてください。
（2）クランプ、シリンダ、ワークサポート等に一番近い配管継手部の袋ナットを1回転緩めてください。
（3）配管を左右に揺すり、配管継手の喰い込み部を緩めてください。エアの混入した作動油が出てきます。

（4）エアの混じりが無くなれば、袋ナットを締付けます。
（5）さらに、油圧回路中の最上部および、末端のクランプ付近でエア抜きすると、より効果的です。（ガスケットタイプを使用する場合は、油圧回路中の最上部付近にエア抜き弁を設置してください。

5.緩みのチェックと増し締め

・機器取付け当初は初期なじみによりボルト、ナット等の締付け力が低下します。適宜緩みのチェックと増し締めを行ってください。

油圧作動油リスト

ISO粘度グレード ISO-VG-32

メーカー名	耐磨耗性作動油	多目的汎用油
昭和シェル石油	テラスオイル 32	テラスオイル C32
出光興産	ダフニースーパーハイドロウ 32A	スーパーマルチ 32
新日本石油	スーパーハイランド 32	スーパーマルパス 32
コスモ石油	コスモハイドロ AW32	コスモNEWマイティスーパー 32
ジャパンエナジー（JOMO）	ハイドラックス 32	レータス 32
エッソ石油	モービル DTE24	モービル DTE24ライト
キグナス石油	ユニットオイル WR32	ユニットオイル P32
冨士興産	フッコールスーパーハイドロール 32	フッコールハイドロール DX32
松村石油	ハイドロール AW32	-
日本サン石油	サンビス 832	サンビス 932
カストロール	ハイスピン AWS32	-

注意事項
表中の製品により海外で入手困難な場合がありますので、海外でご購入の際には各メーカーにお問合せください。

注意・禁止事項

油圧シリンダの動作速度を制御する場合の回路は以下のことに注意して、油圧回路設計をしてください。回路設計を誤ると、機器の誤作動、破損などが発生する場合がありますので、事前の検討を十分行ってください。

単動シリンダの速度制御回路

スプリングターン式の単動シリンダは、リリース時の回路流量が少ないとリリース動作不良（スティック動作や動作停止）が発生したり、リリース時間が極端に長くなります。チェック弁付流量調整弁を使用し、ロック動作時の流量のみ制御してください。
また、動作速度に制約のあるシリンダ（スイングクランプ、油圧コンパクトシリンダ等）の制御は、なるべくシリンダ毎に調整弁を設置してください。

リリースに時に、リリース動作方向に負荷がかかりシリンダを破損させる恐れのある場合は、チェック弁付流量調整弁を使用し、リリース側の流量も制御してください。（スイングクランプで、リリース時にレバー重量がかかる場合も該当）

複動シリンダの速度制御回路

複動シリンダの速度を制御する場合、ロック側・リリース側共にメータアウト回路としてください。メータイン回路では、油圧回路中の混入エアの影響を受けやすく、速度制御が困難です。
但し、メータアウト回路の場合、次のことを考慮して油圧回路設計を行ってください。

メータアウト回路

メータイン回路

（1）複動シリンダと単動シリンダを併用するシステムでは、基本的には同一回路での制御はしないでください。単動シリンダのリリース動作不良が発生したり、リリース動作時間が極端に長くなります。

単動シリンダと複動シリンダを併用する場合は、次の回路を参考にしてください。

○制御回路を個別にする。

○複動シリンダ制御回路の影響を受けにくくする。
但し、タンクラインの背圧によっては、複動シリンダ動作後に単動シリンダが動作することがあります。

（2）メータアウト回路の場合、供給油量によってはシリンダ動作中に回路内圧が上昇する恐れがあります。流量調整弁を用いてシリンダへ供給される油量を予め少なくすることで、回路内圧に上昇を防止することが可能です。特に、シーケンスバルブや動作確認の圧力スイッチを設置するシステムでは、設定圧以上の回路内圧が発生すると、システムが成立しなくなるため、十分考慮してください。

注意・禁止事項

1.Oリングの欠損に注意

ジグに取付ける際、底面シール用Oリングの傷や欠損に注意してください。
Oリングにはグリースを適量塗布してください。（乾燥状態で取付けるとOリングが欠損する恐れがあります。）

2.ピストンの抜け落ちに注意

組付け時、シリンダからピストンが抜け落ちた場合、必ずピストンをシリンダに挿入した後、底面のOリングを取付けてください。先にOリングを取付けるとOリングを挟み込み切断する可能性があります。

3.本体の取付

本体の取付けは下表のトルクで締付けてください。

型番	ネジサイズ	締付トルク（N・m）
PCSA0160	M16×1.5	16
PCSA0221	M22×1.5	40
PCSA0241	M24×1.5	63
PCSA0301	M30×1.5	100
PCSA0361	M36×1.5	250
PCSA0451	M45×1.5	400
PCSA0551	M55×2	※ 630

（上表は最高使用圧力で使用する場合の締付トルクを示します。）
※大きなトルクの為、衝撃的な締付けを行なうか、緩み止めを行なってください。

4.コンタクトボルトの取付け

（1）コンタクトボルトの取付け、取外しの際は、必ずピストンロッド先端の二面巾にスパナを掛け、ロッドの廻り止めを行なってください。

（2）コンタクトボルトの取付けは下表のトルクにて締付けてください。

型番	ネジサイズ	締付トルク（N・m）
PCSA0160	M5	4.0
PCSA0221	M6	5.0
PCSA0241	M6	8.0
PCSA0301	M8	16
PCSA0361	M8	25
PCSA0451	M10	50
PCSA0551	M12	100

（上表は最高使用圧力で使用する場合の締付トルクを示します。）

5.使用流体の確認

必ず油圧作動油リストを参考に適切な油を使用ください。

型番リスト

表示件数

型番

(mm)

質量

(kg)

ストローク

(mm)

ストロークコード

シリンダ面積

(c㎡)

シリンダ容量

(cm³)

リリースバネ力

(mm)

Oリング

A（呼び×ピッチ）

MA（呼び×深さ）

U(min)

U(max)

面取り

最小発注数量

14.3	7.5	8	15.5	33.5	6	5	4	7	14	3	0	0.05	16	L	0.5	0.8	12.5～23.5	14.5	1BP9	M16×1.5	50	5.5	M5×0.8×8	12	38	C1	1個
14.3	7.5	8	15.5	24.5	6	5	4	7	14	3	0	0.04	10	M	0.5	0.5	12.5～23.5	14.5	1BP9	M16×1.5	41	5.5	M5×0.8×8	12	29	C1	1個
14.3	7.5	8	15.5	18.5	6	5	4	7	14	3	0	0.03	6	S	0.5	0.3	12.5～23.5	14.5	1BP9	M16×1.5	35	5.5	M5×0.8×8	12	23	C1	1個
20.3	11.2	12	21.2	34	8	7	5.5	10	19	3	3.5	0.1	16	L	1.1	1.8	25.7～41.2	20.5	AS568-015	M22×1.5	56	7	M5×1×7	14	41	C1	1個
20.3	11.2	12	21.2	21	8	7	5.5	10	19	3	3.5	0.08	10	M	1.1	1.1	25.7～41.2	20.5	AS568-015	M22×1.5	43	7	M5×1×7	14	28	C1	1個
20.3	11.2	12	21.2	13	8	7	5.5	10	19	3	3.5	0.06	6	S	1.1	0.7	25.7～41.2	20.5	AS568-015	M22×1.5	35	7	M5×1×7	14	20	C1	1個
22.3	13	14	24.5	41.5	8	7	5.5	10	22	3	5.5	0.15	20	L	1.5	3.1	32.6～59.7	22.5	AS568-017	M24×1.5	63.5	7	M5×1×7	14	48	C1	1個
22.3	13	14	24.5	25	8	7	5.5	10	22	3	5.5	0.1	12	M	1.5	1.8	32.6～59.7	22.5	AS568-017	M24×1.5	47	7	M5×1×7	14	32	C1	1個
22.3	13	14	24.5	17.5	8	7	5.5	10	22	3	5.5	0.08	8	S	1.5	1.2	32.6～59.7	22.5	AS568-017	M24×1.5	39.5	7	M5×1×7	14	24	C1	1個
28.3	17	18	30	46.5	9	8	7	14	22	6	6	0.3	20	L	2.5	5.1	50.1～99.1	28.5	AS568-020	M30×1.5	72	8.5	M8×1.25×10	15	54	C1	1個
28.3	17	18	30	27	9	8	7	14	22	6	6	0.2	12	M	2.5	3.1	50.1～99.1	28.5	AS568-020	M30×1.5	52.5	8.5	M8×1.25×10	15	35	C1	1個
28.3	17	18	30	18	9	8	7	14	22	6	6	0.15	8	S	2.5	2	50.1～99.1	28.5	AS568-020	M30×1.5	43.5	8.5	M8×1.25×10	15	26	C1	1個
34.3	19	22.4	35.5	57.5	10	8	8	17	32	6	6	0.5	25	L	3.9	9.9	79.4～150	34.5	AS568-120	M36×1.5	85	9.5	M8×1.25×10	16	66	C1	1個
34.3	19	22.4	35.5	36.5	10	8	8	17	32	6	6	0.4	16	M	3.9	6.3	79.4～150	34.5	AS568-120	M36×1.5	64	9.5	M8×1.25×10	16	45	C1	1個
34.3	19	22.4	35.5	23.5	10	8	8	17	32	6	6	0.3	10	S	3.9	3.9	79.4～150	34.5	AS568-120	M36×1.5	51	9.5	M8×1.25×10	16	32	C1	1個
43.3	28	30	45	58.5	12	12	10	17	32	8	8	0.8	25	L	7.1	17.7	157～319	43.5	1BP31.5	M45×1.5	94.5	12	M10×1.5×11	18	69	C1	1個
43.3	28	30	45	36	12	12	10	17	32	8	8	0.6	16	M	7.1	11.3	157～319	43.5	1BP31.5	M45×1.5	72	12	M10×1.5×11	18	47	C1	1個
43.3	28	30	45	23	12	12	10	17	32	8	8	0.5	10	S	7.1	7.1	157～319	43.5	1BP31.5	M45×1.5	59	12	M10×1.5×11	18	34	C1	1個
52.6	34.5	35.5	55	65	12	12	11	30	50	8	8	1.3	32	L	9.9	31.7	236～452	53	1BP39	M55×1.5	102	13	M12×1.75×12	20	76	C1.5	1個
52.6	34.5	35.5	55	42.5	12	12	11	30	50	8	8	1	20	M	9.9	19.8	236～452	53	1BP39	M55×2	79.5	13	M12×1.75×12	20	53	C1.5	1個
52.6	34.5	35.5	55	27	12	12	11	30	50	8	8	0.8	12	S	9.9	11.9	236～452	53	1BP39	M55×1.5	64	13	M12×1.75×12	20	38	C1.5	1個

通常単価(税別) (税込単価)	通常出荷日

20,043円 ( 22,047円 )	19日目
16,415円 ( 18,057円 )	19日目
16,415円 ( 18,057円 )	在庫品1日目当日出荷可能
23,126円 ( 25,439円 )	19日目
17,050円 ( 18,755円 )	19日目
17,050円 ( 18,755円 )	19日目
24,123円 ( 26,535円 )	19日目
18,138円 ( 19,952円 )	19日目
18,138円 ( 19,952円 )	19日目
28,386円 ( 31,225円 )	19日目
19,805円 ( 21,786円 )	3日目
21,131円 ( 23,244円 )	19日目
30,167円 ( 33,184円 )	19日目
23,126円 ( 25,439円 )	19日目
23,126円 ( 25,439円 )	15日目
35,241円 ( 38,765円 )	19日目
27,661円 ( 30,427円 )	19日目
27,661円 ( 30,427円 )	19日目
40,494円 ( 44,543円 )	19日目
33,066円 ( 36,373円 )	19日目
33,066円 ( 36,373円 )	19日目

詳細情報

基本情報

基本情報

コンパクトな油圧単動シリンダ。
【特長】
・低圧／高圧（0.8～25MPa）プッシュシリンダ
【用途】
・ワークの押さえ等に最適

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ナベヤ
ナットランナークランプS型
ナベヤ
スイングクランプセットS型

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

油圧単動コンパクトシリンダのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q使用温度は？

0～70℃です。
