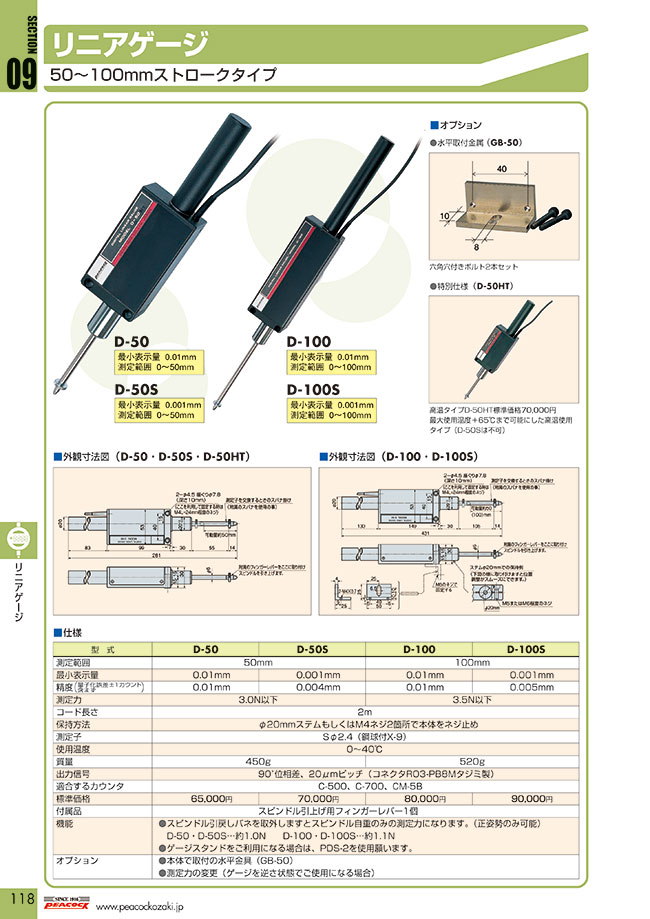

φ20（ステム径20mm）の堅牢タイプのリニアゲージ50～100mmストロークタイプ
D-50／D-50S
D-100／D-100S
製品仕様
| 型式 | D-50 | D-50S | D-100 | D-100S |
|---|---|---|---|---|
| 測定範囲 | 50mm | 100mm | ||
| 最小表示量 | 0.01mm | 0.001mm | 0.01mm | 0.001mm |
| 精度 （量子化誤差±1カウント含まず） | 0.01mm | 0.004mm | 0.01mm | 0.005mm |
| 測定力 | 3.0N以下 | 3.5N以下 | ||
| コード長さ | 2m | |||
| 保持方法 | φ20mmステムもしくはM4ネジ2箇所で本体をネジ止め | |||
| 測定子 | Sφ2.4mm（鋼球付X-9） | |||
| 使用温度 | 0～40℃ | |||
| 質量 | 450g | 520g | ||
| 出力信号 | 90°位相差、20μmピッチ（コネクタR03-PB8Mタジミ製） | |||
| 適合するカウンタ | C-500/C-700/CM-5B | |||
| 附属品 | スピンドル引上げ用フィンガーレバー1個 | |||
| 機能 | ●スピンドル引戻しバネを取外しますとスピンドル自重のみの測定力になります。 （正姿勢のみ可能） D-50,D-50S--->約1.0N D-100,D-100S--->約1.1N ●ゲージスタンドをご利用になる場合は、PDS-2を使用願います。 | |||
D-50／D-50Sの寸法
寸法図（D-50／D-50S）
D-100／D-100Sの寸法
寸法図（D-100／D-100S）
絞り込み条件：1 項目の仕様が未選択です
測定範囲
- 50
- 100
タイプ
- D-100
- D-50
出荷日
- すべて
- 3日以内
詳細情報
基本情報
ステム径φ20mm（直径20mm）の堅牢タイプのリニアゲージ50～100mmストロークタイプ。
【特長】
・光学リニアスケール方式で安定した測定精度を実現。
・測定範囲が50mm、100mmと測定範囲が広いタイプ。
商品担当おすすめ
尾崎製作所
ピクテスト（ノークラッチタイプ） 測定子
新潟精機（SK）
デジタル水準器レベルニック用 Bluetooth BOX
リニアゲージ（50～100mmストロークタイプ）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q表示カウンタ適合カウンタお知らせください。
A
C－500,C－700が適合致します。
