尾崎製作所

リニアゲージ（10～20mmストロークタイプ）

通常単価(税別): 26,631円～39,501円

税込単価: 29,294円～43,451円

通常出荷日：3日目～6日目

測定範囲が10mm、20mmと最も使いやすいタイプのリニアゲージ。【特長】・ダイヤルゲージを使用してい...

お得なエコノミーシリーズで消耗品もコストダウン！

通常出荷日：在庫品1日目

コード長さ (m)
2
保持方法
φ8mmステム部もしくは、耳金付裏ぶた（φ6.5mm穴）
使用温度
0～40℃
測定子
Sφ2.4mm（鋼球付X-2）

未確定 4 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

リニアゲージ 10～20mmストロークタイプの仕様と寸法

D-10／D-10S

DN-10／DN-10S

DN-20／DN-20S

出力線図（DN-10／DN-20）

出力線図（DN-10S／DN-20S）

製品仕様

型式	D-10	D-10S	D-20	D-20S	DN-10	DN-10S	DN-20	DN-20S
測定範囲	10mm		20mm		10mm		20mm
最小表示量	0.01mm	0.001mm	0.01mm	0.001mm	0.01mm	0.001mm	0.01mm	0.001mm
精度（量子化誤差±1カウント含まず）	0.005mm	0.002mm	0.005mm	0.003mm	0.01mm	0.002mm	0.01mm	0.003mm
測定力	1.0N以下		1.5N以下		1.0N以下		1.5N以下
コード長さ	2m
保持方法	φ8mmステム部もしくは、耳金付裏ぶた（φ6.5mm穴）
測定子	Sφ2.4mm （鋼球付きX-2）
使用温度	0～40℃
重量	220g		300g		220g		300g
出力信号	2相出力（位相差90°）正弦波20μmピッチ				2相出力（位相差90°）矩形波（L=0v H=5v）
使用コネクタ	型式 R03-PB8M （タジミ電気製）
適合カウンタ	C-500 / C-700 / CM-5B
オプション	・RE-4（レリーズ）・LL-1（リフティングレバー）・BG-10（防塵ゴム）・GB3-D10（フラット裏ぶた）S-110（ネジ）・測定力変更（逆仕様）		・RE-4（レリーズ）・GB3-D20（フラット裏ぶた）・測定力変更（逆仕様）		●機能コードを延長して（10～50m）ご使用される場合の推奨品です。耐ノイズタイプです。 ●配線の注意事項信号線は、他の動力線と別ダクト配線して下さい。

寸法

寸法図（D-10／D-10S／DN-10／DN-10S／D-10SS）

寸法図（D-20／D-20S／DN-20／DN-20S）

商品TOP

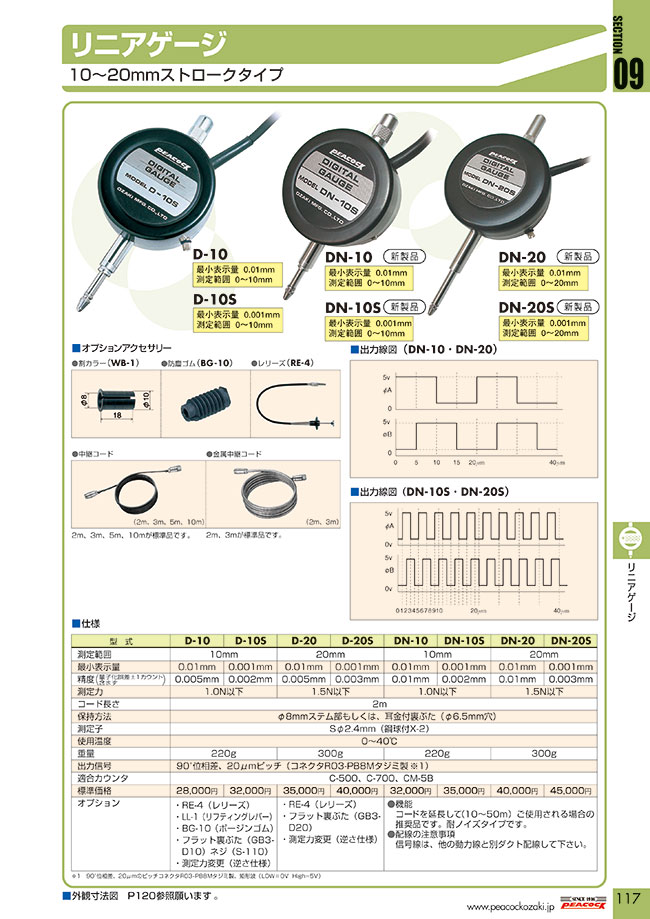

カタログ (見開き版)

絞り込み条件：1 項目の仕様が未選択です

測定範囲
- 10
- 20
タイプ
- D-10
- D-20
- DN-10
- DN-20
出荷日
すべて
3日以内
6日以内

型番リスト

表示件数

型番

測定範囲

目量・最小表示

(mm)

測定力（以下）

(N)

オプション

精度（量子化誤差±1カウント含まず）

重量

(g)

最小発注数量

10	0.01	1	RE-4（レリーズ）・LL-1（リフティングレバー）・BG-10（ボージンゴム）・フラット裏ぶた（GB3-D10）ネジ（S-110）・測定力変更（逆さ仕様）	0.005mm	220	1個
10	0.001	1	RE-4（レリーズ）・LL-1（リフティングレバー）・BG-10（ボージンゴム）・フラット裏ぶた（GB3-D10）ネジ（S-110）・測定力変更（逆さ仕様）	0.002mm	220	1個
20	0.01	1.5	RE-4（レリーズ）・フラット裏ぶた（GB3-D20）・測定力変更（逆さ仕様）	0.005mm	300	1個
20	0.001	1.5	RE-4（レリーズ）・フラット裏ぶた（GB3-D20）・測定力変更（逆さ仕様）	0.003mm	300	1個

通常単価(税別) (税込単価)	通常出荷日

26,631円 ( 29,294円 )	3日目
31,258円 ( 34,384円 )	3日目
34,248円 ( 37,673円 )	3日目
39,501円 ( 43,451円 )	6日目

詳細情報

基本情報

測定範囲が10mm、20mmと最も使いやすいタイプのリニアゲージ。
【特長】
・ダイヤルゲージを使用しているところにそのままセットできる。
・保持はステム、耳金どちらでも可能。
・スピンドル引き上げは、リフティングレバー、レリーズが可能。
・DN-10／DN-10S／DN-20／DN-20Sは矩形波出力タイプ。（ノイズの多い環境での使用に最適）

商品担当おすすめ

尾崎製作所
標準型ダイヤルゲージ（目量 0.01mm）
「GB-MX形グラナイトベース」と一緒に使用できる、標準型ダイヤルゲージです。目量0.01mmで、用途に合わせて豊富な器種よりご選択できます。
尾崎製作所
ニードル測定子
新潟精機（SK）
デジタル水準器レベルニック用 Bluetooth BOX

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

リニアゲージ（10～20mmストロークタイプ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q表示カウンタ適合カウンタお知らせください。

C-500、C-700が適合致します。
